Comprendre l’écran principal
D’où vient l’électricité et où va-t-elle ?
Le Deye choisit à chaque instant entre les panneaux, la batterie et le réseau pour alimenter la maison.
L’écran principal représente ces quatre éléments avec des flèches. Avant de modifier un réglage, regardez simplement quelles flèches sont actives. Si l’écran montre que le réseau reçoit de l’énergie alors que la maison en consomme, le problème vient souvent d’une mesure ou d’un branchement, pas d’un menu caché.
Cette logique concerne notamment les modèles résidentiels monophasés SUN-3K à SUN-8K-SG04LP1-EU et leurs équivalents triphasés. Contrairement à un onduleur solaire classique, qui envoie surtout l’énergie des panneaux vers la maison ou le réseau, le Deye peut aussi charger et décharger une batterie, créer un réseau de secours et piloter plusieurs sens de circulation de l’énergie.
En un coup d’œil
Le Deye choisit le chemin de l’électricité
Suivez la ligne qui correspond à la situation du moment.
PanneauxIls produisent
Onduleur DeyeIl distribue
MaisonElle consomme
BatterieElle charge ou décharge
Deye
RéseauIl complète ou reçoit
Valeurs techniques à retenirMPPT, tension batterie et circulation de l’énergie
La production solaire
Les panneaux alimentent la maison et rechargent la batterie. Sur les modèles concernés par ce guide, la plage MPPT est généralement de 150 à 425 V. Une chaîne située hors de la plage du modèle produira mal, même avec de bons réglages.
La réserve d’énergie
Le bus batterie basse tension fonctionne généralement entre 40 et 60 V. Un convertisseur interne bidirectionnel, appelé Buck-Boost, peut faire circuler l’énergie dans les deux sens entre panneaux et batterie ; ses limites dépendent des courants réglés.
Le complément
Le réseau fournit ce qui manque. Si le contrat l’autorise, il peut aussi recevoir le surplus solaire.
Arrivée du réseau
L’onduleur prend ici ce qui manque ou renvoie le surplus autorisé.
Maison secourue
Les appareils prioritaires restent alimentés pendant une coupure. Le basculement se fait généralement en moins de 10 ms ; Backup Delay peut modifier ce comportement selon le modèle.
Port multifonction
Groupe, Smart Load ou couplage AC : une seule fonction à la fois.
Mesure de la maison
La pince indique au Deye si la maison prend ou renvoie de l’électricité.
Si les flèches ne vont pas dans le bon sens
Ne changez pas cinq réglages au hasard. Coupez les sources une par une et regardez ce qui change à l’écran. Vous saurez ainsi si le problème vient des panneaux, de la batterie ou de la mesure du réseau.
Les valeurs 150–425 V et 40–60 V sont des repères, pas une autorisation universelle
La référence exacte et son manuel restent prioritaires. Les versions haute tension ou les séries plus récentes peuvent utiliser d’autres plages.
Préparer la mise en service
Les vérifications à faire avant d’ouvrir les menus
Notez ces six informations avant de commencer. Elles vous éviteront de choisir un réglage qui ne convient pas à votre installation.
- 1Référence exacte
Série SG, puissance, monophasé ou triphasé, basse ou haute tension et version du manuel.
- 2Panneaux solaires
Notez combien de panneaux sont raccordés à chaque entrée PV. Vérifiez aussi le +, le − et la tension maximale possible lorsqu’il fait très froid.
- 3Batteries
Notez le modèle, le nombre de batteries, leur capacité et le courant maximal autorisé en charge et en décharge.
- 4Câble de communication batterie
Vérifiez la prise utilisée sur la batterie et sur le Deye, puis sélectionnez le type de batterie prévu par le fabricant.
- 5Pince CT ou compteur
Vérifiez où la mesure est installée, le sens de la flèche et, en triphasé, que chaque pince correspond à la bonne phase.
- 6Objectif énergétique
Zéro injection, vente, secours, tarif horaire, Smart Load, groupe ou AC coupling.
Courant maximal de la batterie
Le matériel le plus limité fixe la valeur maximale
Exemple simple
min (onduleur · BMS · modules · câbles · fusibles)
Exemple : onduleur 120 A, câble 100 A, une Pylontech US3000C 37 A. La batterie étant la plus limitée, le réglage ne peut pas dépasser 37 A.
Le courant de charge et le courant de décharge peuvent être différents. Ne recopiez pas la valeur d’une autre installation : vérifiez les limites indiquées sur la batterie, le câble, le fusible et la notice de votre Deye.
| Exemple tiré du guide d’origine | Ce qu’il faut en retenir |
|---|---|
| Batterie d’un Deye 6 kW : jusqu’à 135 A | Si les câbles ne supportent que 100 A, ne laissez jamais 135 A dans Max Charge ou Max Discharge Current. |
| Câble batterie 25 mm² : environ 100 A sur courte distance | La longueur, la pose, la température et les protections peuvent imposer moins. Faites valider le calcul réel. |
| GRID et LOAD, modèles 3,6 à 6 kW : exemple 6 mm² / AWG 8 et disjoncteur 40 A | Ce sont des valeurs issues des modèles visés par l’article ; le manuel, le RGIE ou la NF C 15-100 et le schéma du chantier restent prioritaires. |
| Disjoncteur amont 32 A | Ne réglez pas l’onduleur pour importer 40 A afin de charger la batterie et alimenter la maison : le disjoncteur finira par déclencher. |
CT et compteur
Comment vérifier simplement le sens de la pince CT
- 1
Isolez les panneaux et la batterie avec les sectionneurs prévus, afin que l’onduleur ne puisse utiliser que le réseau. Ne débranchez jamais un connecteur PV sous charge.
- 2
Allumez un appareil facile à reconnaître, par exemple une bouilloire ou un chauffage de 1 à 2 kW.
- 3
Regardez l’écran principal. La flèche doit partir du pylône à gauche, aller vers l’onduleur, puis vers la maison en bas à droite.
- 4
La valeur Grid doit augmenter. Si la flèche va dans l’autre sens ou reste proche de zéro, arrêtez le test et faites vérifier le sens ou l’emplacement de la pince CT.
Un réglage ne remplace jamais un disjoncteur ou un fusible
Les disjoncteurs, fusibles, sections, serrages, différentiels et régimes de neutre restent à concevoir et à contrôler selon le pays, le réseau et le matériel installé.
System Setup et Basic Setting
Mettre l’heure juste et déverrouiller les réglages
Commencez ici pour éviter qu’un programme démarre à la mauvaise heure ou qu’un menu reste bloqué.
Heure, date et Time Sync
L’onduleur utilise son horloge pour démarrer chaque plage horaire au bon moment. Vérifiez simplement que l’heure et la date affichées sont correctes.
Sur certains appareils, l’horloge interne RTC peut dériver de plusieurs minutes par jour. Avec le dongle Wi-Fi, Time Sync resynchronise l’heure grâce au serveur horaire NTP de Deye ou Solarman. Sans cela, une recharge prévue en heures creuses peut finir par commencer en heures pleines.
Une heure juste rend aussi les journaux d’erreurs utilisables : vous pourrez relier une alarme à ce qui s’est réellement passé dans la maison.
Déverrouillage des changements
Dans Basic Setting, désactivez Lock out all changes et utilisez 7777 lorsque l’écran demande le code installateur.
9999 correspond à la remise à zéro usine : ne l’utilisez pas pour simplement modifier un paramètre.
| Réglage | Rôle | Contrôle conseillé |
|---|---|---|
| Code 1234 | Accès utilisateur et lancement de certaines procédures comme System Self-Check. | Ne l’utilisez que pour les fonctions prévues par le manuel et la norme réseau. |
| Code 7777 | Accès installateur aux réglages critiques lorsque Lock out all changes est désactivé. | Photographier les valeurs avant toute modification. |
| Code 9999 | Factory Reset : efface toute la configuration. | À réserver à une remise à zéro volontaire et préparée. |
| Time Sync | Remet automatiquement l’horloge à la bonne heure. | Comparer l’heure de l’écran avec votre téléphone. |
| Lock out all changes | Empêche les modifications involontaires. | Désactiver pour régler, puis sécuriser l’accès. |
| Beep | Autorise l’alarme sonore, notamment le bip strident de Low Batt. | Le laisser actif pour être averti d’un défaut ; le couper seulement si l’appareil se trouve dans une pièce de vie. |
| Auto Dim | Réduit automatiquement la luminosité de l’écran. | L’activer pour économiser le rétroéclairage sans masquer les alarmes. |
Une modification à la fois
Photographiez l’écran avant modification, notez la valeur d’origine et vérifiez que Save ou OK a réellement enregistré le changement.
La sécurité avant la performance
Bien régler la batterie sans l’abîmer
Activez la communication BMS, limitez correctement la puissance et choisissez ce qui doit se passer quand la batterie devient faible.
Mode Lithium avec communication
À privilégier avec une batterie compatible. La batterie indique directement au Deye son pourcentage, sa température et le courant qu’elle peut accepter.
- Sélectionner le type Lithium.
- Sélectionner le code prévu pour la marque et le modèle de batterie. Les codes 00 ou 12 existent sur certaines associations, mais ne doivent jamais être choisis sans vérifier le tableau de compatibilité.
- Utiliser la liaison CAN ou RS485 prévue. Le BMS peut alors réduire automatiquement le courant si la batterie est froide, trop chaude ou presque pleine.
- Quand le BMS communique, ses consignes deviennent prioritaires ; les tensions manuelles Float et Absorption peuvent alors être secondaires ou grisées.
- Vérifier que le pourcentage et la température apparaissent à l’écran.
- Activer BMS_Err_Stop une fois la communication validée.
Mode tension ou pourcentage
À réserver au plomb ou aux batteries qui ne peuvent pas communiquer avec le Deye. L’onduleur essaie alors d’estimer le niveau de batterie uniquement grâce à la tension.
Avec une batterie LiFePO4, la tension bouge très peu entre environ 20 et 80 %. Sous une charge de 100 A, elle peut en plus chuter quelques secondes : le Deye peut lire 46 V et couper alors que la batterie affiche encore 40 %. C’est le Voltage Sag, autrement dit une baisse de tension momentanée sous forte consommation.
Deux options à comprendre
Activate Battery et BMS_Err_Stop ne poursuivent pas le même objectif
Activate Battery
Cette fonction sert à tenter de réveiller certaines batteries complètement arrêtées. Laissez-la désactivée en usage normal et suivez la procédure du fabricant si la batterie ne démarre plus.
BMS_Err_Stop
Activez cette option avec une batterie lithium communicante. Si le câble BMS est débranché ou défectueux, le Deye s’arrête au lieu de continuer sans connaître l’état réel de la batterie.
Pylontech US2000 / US3000 / US5000 : ne dépassez pas le plafond prévu
Cas particulier PylontechDeye + Pylontech : ordre de démarrage, câblage, protocole et plafonds de tensionConsulter la procédure dédiée avant la mise en service →Ces batteries 15S doivent rester à 53,5 V maximum, avec 53,2 V conseillé dans l’article d’origine. Un pack 16S, souvent prévu autour de 57–58 V, n’utilise pas le même plafond. Avec Pylontech, gardez Activate Battery sur OFF en fonctionnement normal et laissez le BMS piloter la charge.
Max A Charge / Max A Discharge
Trois limites à comparer avant de saisir un courant
| Élément | Exemple | Conséquence |
|---|---|---|
| Onduleur | 120 A sur un modèle 5 kW | C’est sa limite, pas forcément celle que toute l’installation accepte. |
| Câbles | Environ 100 A pour du 25 mm² sur courte distance | Ne dépassez jamais la capacité réellement calculée pour les câbles et les protections. |
| Batterie | 37 A pour une US3000C ; 74 A pour deux modules identiques en parallèle | Le nombre de modules et la fiche du fabricant déterminent le courant disponible. |
Pour favoriser la longévité, le guide d’origine recommande de rester autour de 0,5 C en continu : par exemple 50 A pour une batterie de 100 Ah, même si elle autorise brièvement davantage. Trop haut, le BMS peut couper pour surintensité ; trop bas, l’installation absorbera moins bien un gros surplus solaire.
Fin d’autonomie

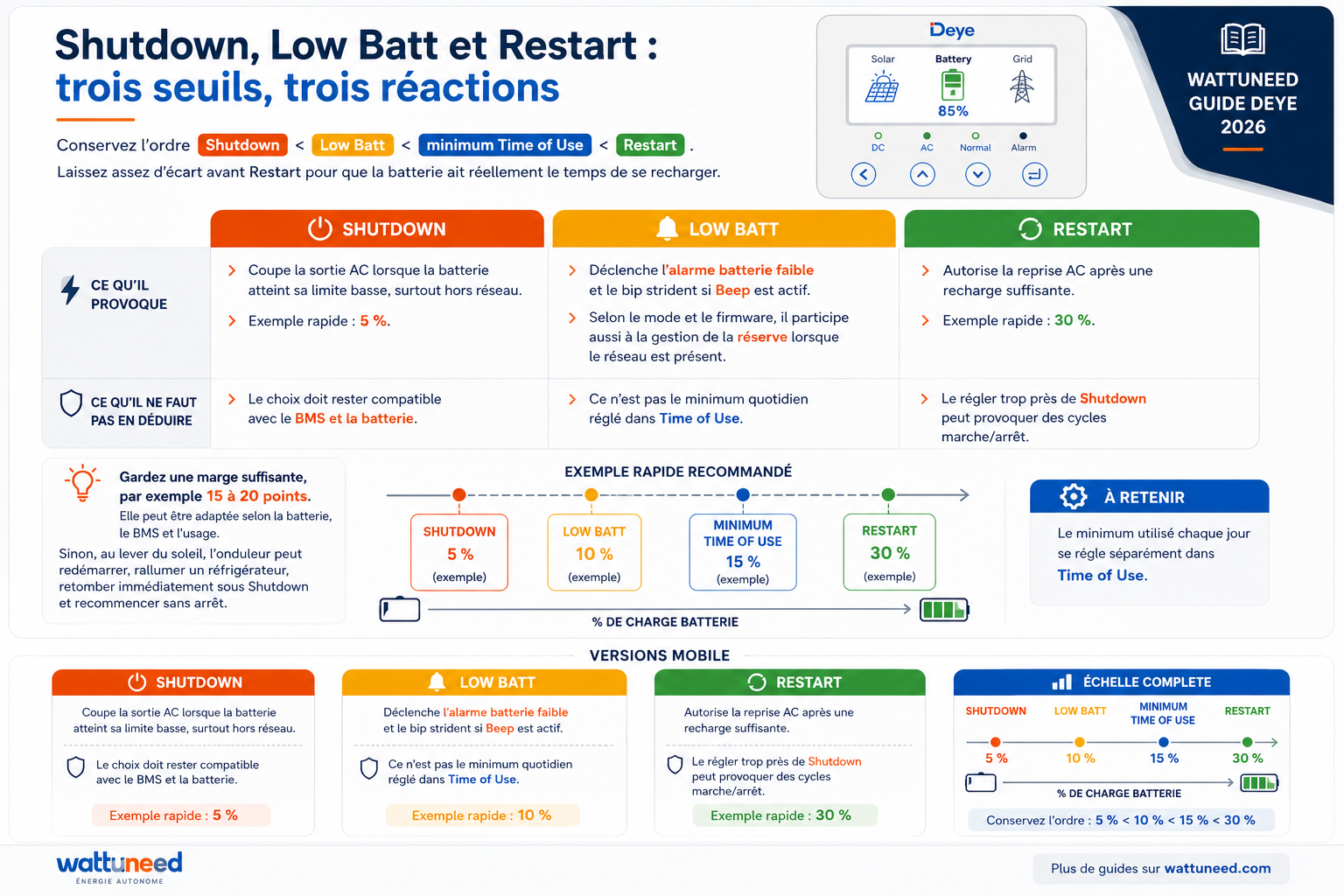

Trois seuils, plus le minimum Time of Use : quatre niveaux à ne pas confondre
Voir l’explication complète des quatre niveauxÀ quoi ils servent, ce qu’ils ne font pas et pourquoi il faut garder un écart.
| Niveau | Ce qu’il provoque | Ce qu’il ne faut pas en déduire |
|---|---|---|

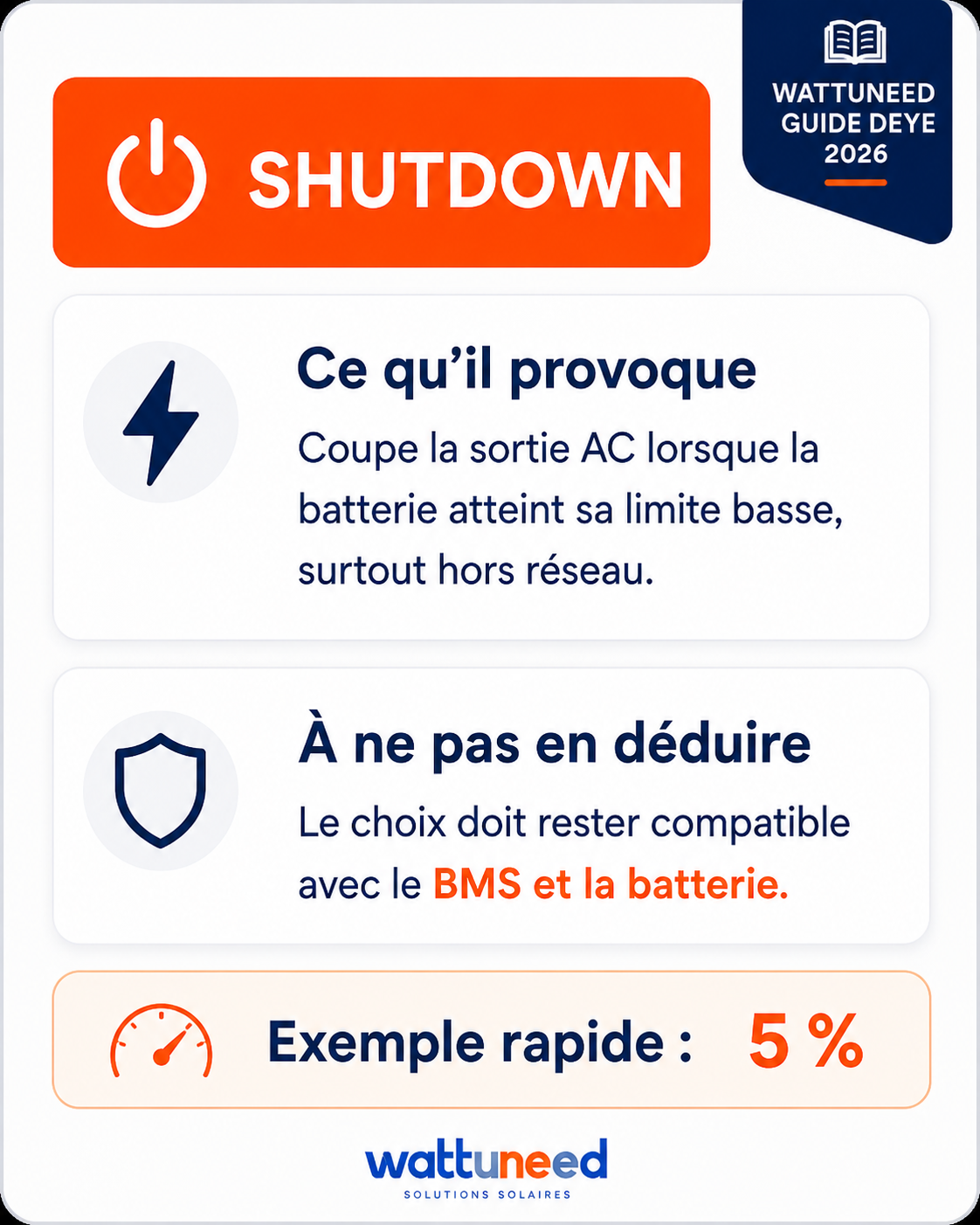

| Shutdown | Coupe la sortie AC lorsque la batterie atteint sa limite basse, surtout hors réseau. L’exemple rapide utilise 5 %. L’article d’origine donnait aussi 10–15 % comme plage de départ courante. | Ce réglage ne remplace pas les protections du BMS. Il doit rester compatible avec la batterie. |

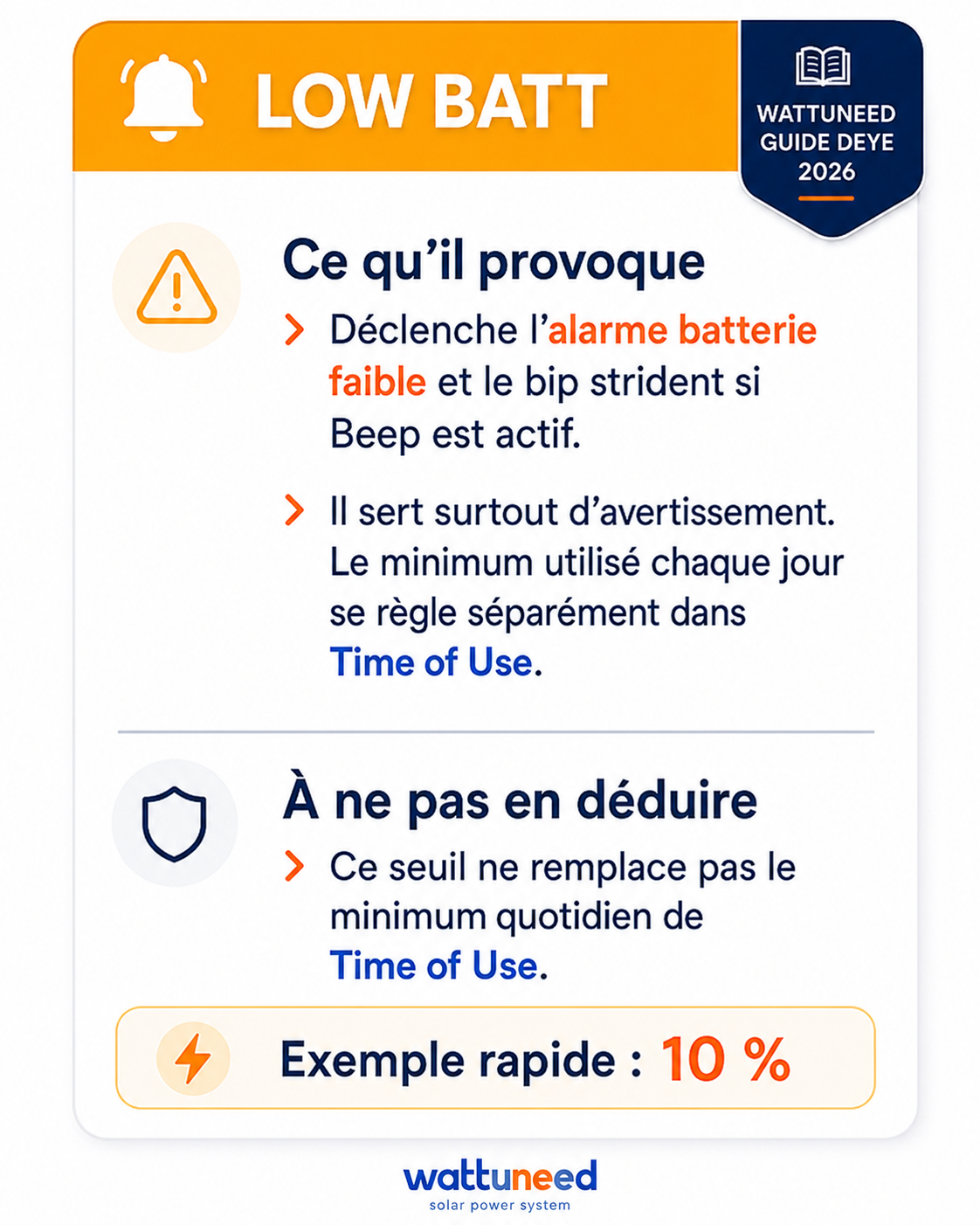

| Low Batt | Déclenche l’alarme batterie faible et le bip strident si Beep est actif. Selon le mode et le firmware, il peut aussi participer à la gestion de la réserve lorsque le réseau est présent. Exemple rapide : 10 %. | Il sert surtout d’avertissement. Ce n’est pas le minimum utilisé chaque jour. |
| Minimum Time of Use | Lorsque le réseau est présent, la batterie peut travailler jusqu’au minimum indiqué dans la plage horaire. Avec 15 %, le réseau reprend ensuite le relais selon le réglage choisi. | Ce n’est ni une coupure Shutdown, ni l’alarme Low Batt. |

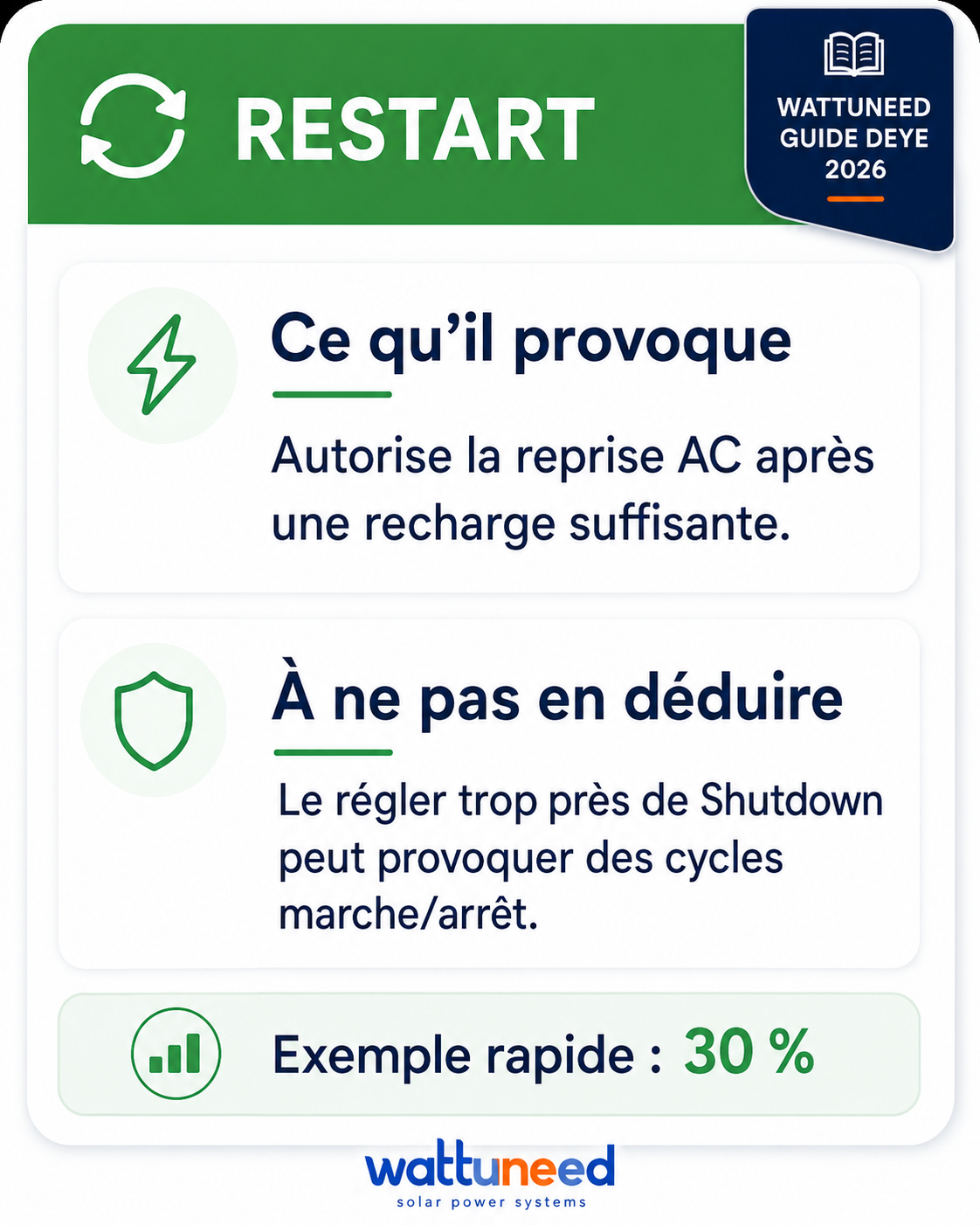

| Restart | Autorise la reprise AC après une recharge suffisante. L’exemple rapide utilise 30 % ; une plage de 30–40 % est aussi couramment utilisée. | Le régler trop près de Shutdown peut provoquer des cycles marche/arrêt. |
Conservez l’ordre Shutdown < Low Batt < minimum Time of Use < Restart. Les quatre valeurs peuvent être rapprochées ou abaissées, mais elles doivent toujours rester compatibles avec les consignes du fabricant de la batterie et du BMS.
Gardez une marge suffisante avant Restart. 15 à 20 points d’écart est un bon exemple de départ, à adapter à la batterie et à l’usage. Sinon, au lever du soleil, l’onduleur peut redémarrer, rallumer un réfrigérateur, retomber immédiatement sous Shutdown et recommencer sans arrêt.
Batt Set 2
Grid Charge et Gen Charge : qui a le droit de remplir la batterie ?
Grid Charge
Laissez cette option désactivée si vous voulez maximiser l’autoconsommation solaire. Activez-la dans les plages TOU si vous voulez acheter en heures creuses pour utiliser l’énergie plus tard.
Gen Charge
Cette option autorise le groupe à charger la batterie. Réglez le courant pour que recharge et consommation de la maison restent ensemble autour de 70 à 80 % de la puissance nominale du groupe, afin d’éviter qu’il cale.
La tension chute quand un gros appareil démarre ?
N’abaissez pas directement Shutdown. Vérifiez d’abord si le courant est trop élevé, si les câbles chauffent, si une cosse est mal serrée ou si la batterie est froide.
Définir la stratégie énergétique
Choisir quand utiliser le solaire, la batterie ou le réseau
Dans System Work Mode, vous décidez simplement d’où vient l’électricité, à quelles heures et combien de batterie vous voulez garder.
| Mode | Périmètre observé | Usage | Point de vigilance |
|---|---|---|---|
| Zero Export to CT | Toute la maison, grâce à la pince CT. | Utiliser le solaire sans renvoyer d’électricité au réseau. | La pince CT doit être au bon endroit et dans le bon sens. |
| Zero Export to Load | Uniquement les appareils branchés sur LOAD. | Solution de repli lorsqu’aucune pince CT n’est installée. | Les autres appareils de la maison, comme un chauffe-eau resté sur le tableau principal, ne sont pas pris en compte. |
| Selling First | Maison, puis batterie, puis réseau. | Vendre ou injecter l’excédent quand le contrat le permet. | Limiter la puissance avec Max Sell Power : par exemple 3 kW si le contrat limite l’injection à 3 kW, même avec un onduleur de 5 kW. |
| Solar Sell | Surplus après les priorités internes. | Autoriser l’injection résiduelle. | Ne cocher que si l’injection est permise. |
Solar Sell et Zero-export Power complètent le mode choisi
Solar Sell autorise l’envoi du surplus vers le réseau. En mode zéro injection, on garde généralement une très petite consommation depuis le réseau afin d’éviter que le Deye n’envoie quelques watts par erreur. Réglez cette marge seulement après avoir vérifié la pince CT.
Energy Pattern
Load First ou Batt First : que recharge-t-on en premier ?
Load First
Le solaire alimente d’abord les appareils de la maison, puis recharge la batterie avec ce qui reste. C’est généralement le meilleur rendement, car un cycle charge/décharge ne restitue qu’environ 85 à 90 % de l’énergie.
Batt First
Le solaire recharge d’abord la batterie. Ce choix est utile si vous voulez retrouver rapidement une réserve en cas de coupure.
Max Sell Power
Limite l’export à la puissance autorisée par le contrat et le raccordement.
Programmation horaire
Time of Use : dire à la batterie quand elle peut travailler
Cochez d’abord Time of Use. Le Deye divise la journée en six plages. Chaque plage possède une heure, une puissance, un pourcentage minimum à garder et les autorisations de recharge par le réseau ou le groupe. N’oubliez pas de cocher les jours où ce programme doit fonctionner.
À partir de quelle heure ?
Chaque ligne commence à l’heure indiquée et se termine quand la ligne suivante commence.
À quelle puissance ?
Contrairement à une confusion fréquente, cette valeur est généralement la limite de puissance de décharge de la batterie pendant la plage, pas sa puissance de recharge.
Combien garder ?
Avec Batt = 15 %, le Deye peut utiliser la batterie jusqu’à 15 %, puis il passe sur le réseau.
Peut-on recharger ?
Cochez Grid Charge pour autoriser une recharge depuis le réseau, par exemple pendant les heures creuses.
| Réglage | Ce que le Deye comprend |
|---|---|
| 10 h–14 h · Batt 100 % | Garder la batterie pleine. Le solaire peut la charger, mais elle ne se décharge pas pour aider la maison tant que la consigne reste à 100 %. |
| 18 h–22 h · Batt 40 % | Autoriser la batterie à alimenter la maison jusqu’à 40 %, puis prendre le relais sur le réseau. |
| 02 h–06 h · Batt 80 % · Grid Charge ON | Autoriser le réseau à charger la batterie jusqu’à 80 %, par exemple pendant les heures creuses. |
| Scénario | Plancher Batt | Grid Charge | Comportement attendu |
|---|---|---|---|
| Nuit à tarif réduit | Pourcentage à atteindre | Oui | Le réseau peut recharger la batterie jusqu’au pourcentage demandé. |
| Journée solaire | Réserve souhaitée | Non | Les panneaux rechargent la batterie ; le réseau ne la recharge pas. |
| Soirée | Minimum à garder | Non | La batterie alimente la maison jusqu’à ce minimum. |
Work Mode 4 : les jours non cochés n’exécutent pas le tableau TOU
Dans Solarman, les jours peuvent apparaître sur une page nommée System Work Mode 1 alors que le manuel parle de Work Mode 4. Si dimanche n’est pas coché, le Deye revient ce jour-là à sa stratégie générale — par exemple Zero Export to CT + Load First — avec seulement Low Batt comme protection globale.
Devant l’écran de l’onduleur
Réglage rapide en quatre écrans — pas un manuel miniature
Le parcours minimal pour déverrouiller les paramètres, sécuriser le BMS, définir les seuils et permettre la décharge programmée.
4
écrans essentiels
5
minutes environ
1
contrôle final
Écran 01
Basic Setting
Déverrouiller les modifications
- À faire
- Si « Lock out all changes » est actif, désactivez-le et validez avec le code 7777.
- À vérifier
- Les champs de configuration redeviennent modifiables.
- Attention
- N’utilisez pas 9999 : ce code correspond à la remise à zéro des paramètres.
Écran 02
Advanced Function
Sécuriser la communication BMS
- À faire
- Avec une batterie communicante en CAN ou RS485, activez BMS_Err_Stop.
- À vérifier
- En cas de perte de communication BMS, l’onduleur s’arrête et signale le défaut.
- Attention
- Vérifiez que le câble est branché sur les bonnes prises et que le bon type de batterie est sélectionné : une perte BMS peut couper le secours.
Écran 03
Battery Setting · Set 3
Définir les trois seuils batterie
- À faire
- Exemple poussé : Shutdown 5 %, Low Batt 10 %, Restart 30 %. Adaptez ces valeurs à la batterie et à son BMS.
- À vérifier
- L’ordre reste cohérent : Shutdown < Low Batt < Restart.
- Attention
- Shutdown arrête le module DC/AC en mode hors réseau ; il ne déconnecte pas physiquement la batterie.
Écran 04
System Work Mode · TOU
Autoriser la batterie à travailler
- À faire
- Cochez Time of Use puis indiquez, par exemple, Batt = 15 % pour autoriser la décharge jusqu’à 15 %.
- À vérifier
- Avec le réseau présent, la batterie alimente les charges selon les plages sélectionnées.
- Attention
- « 15 % » est le minimum à garder dans la batterie, pas une décharge limitée à 15 points.
Exemple de lecture

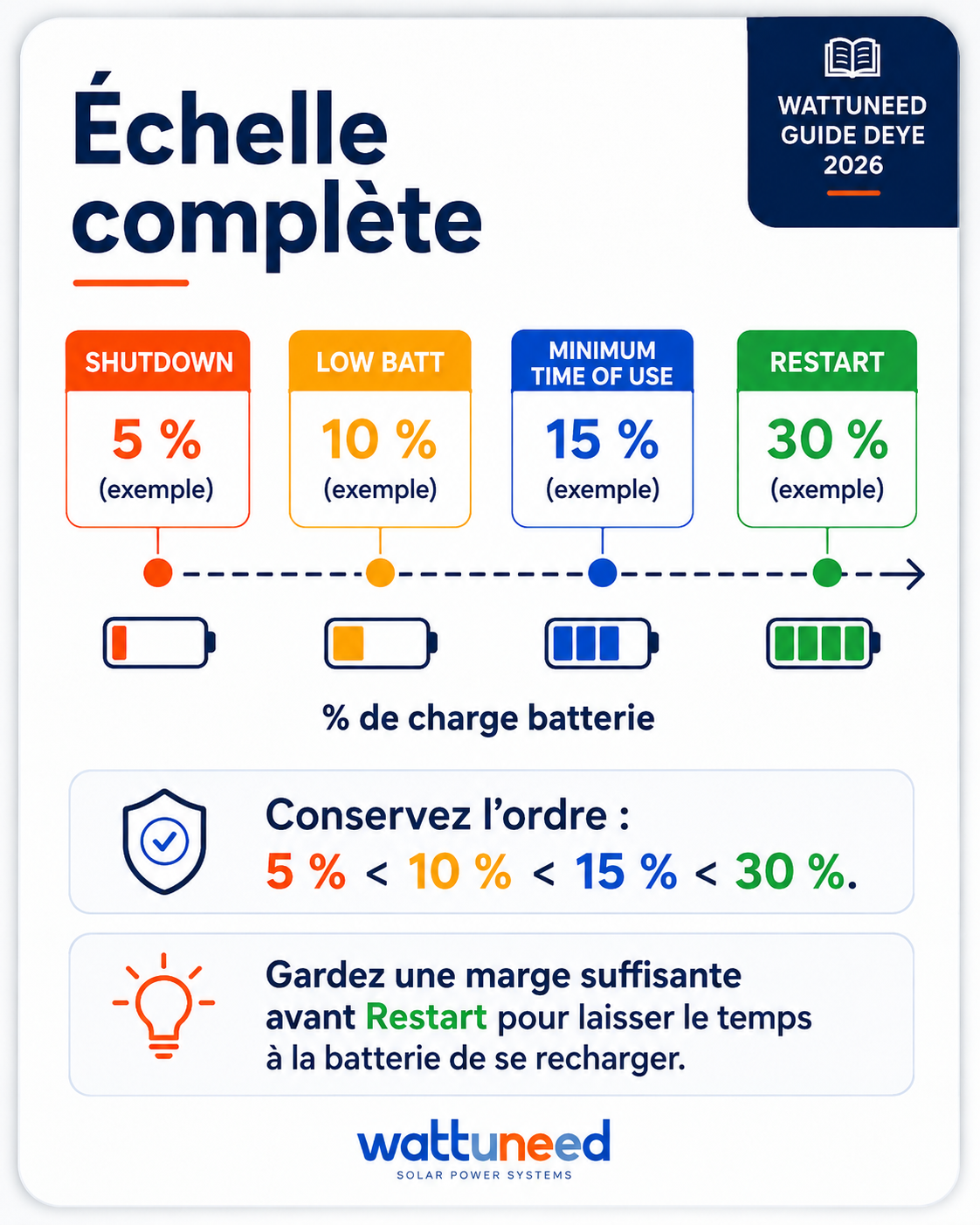

L’escalier des quatre niveaux
Exemple volontairement poussé à valider avec la fiche de la batterie et son BMS.
5 %ShutdownArrêt DC/AC hors réseau
10 %Low BattAlarme ; bip si activé
15 %Minimum TOULa batterie passe sur le réseau
30 %RestartReprise AC après recharge
Shutdown < Low Batt < minimum Time of Use < Restart
Ces valeurs ne sont pas un préréglage universel
Elles peuvent être relevées ou rapprochées lorsque le fabricant et le BMS le permettent. Une marge trop faible peut déclencher des alarmes ou des cycles répétés d’arrêt et redémarrage.
Référence LCDRetrouver les 14 écrans Deye commentés
Une entrée, trois usages
Choisir à quoi sert le port GEN
Il peut servir au groupe, au Smart Load ou à un autre onduleur solaire. Choisissez une seule fonction et vérifiez que le branchement correspond.
PORT GEN
Smart Load : prévoir ON et OFF
Le seuil d’activation doit être supérieur au seuil de désactivation. Exemple du guide : activer à 95 % de batterie et seulement s’il reste au moins 500 W de solaire. Ajoutez une marge pour éviter que la charge commute à chaque passage nuageux.
On Grid Always On maintient la sortie alimentée lorsque le réseau est présent. Les seuils intelligents deviennent alors surtout utiles pendant une coupure.
AC coupling : vérifier la compatibilité
Quand le réseau coupe et que la batterie est pleine, le Deye augmente progressivement la fréquence du réseau qu’il crée : 50, 51, puis éventuellement 52 Hz. L’autre onduleur doit comprendre ce signal et réduire sa production.
AC Couple Fre High fixe la fréquence d’arrêt. Trop bas, les micro-onduleurs se coupent sans raison ; trop haut, ils risquent de continuer à produire alors que la batterie ne peut plus absorber l’énergie. Ne recopiez pas la valeur d’une autre marque.
Fonctions mutuellement exclusives
Le port ne peut pas être simultanément une entrée groupe et une sortie Smart Load. Toute commutation externe doit être conçue comme une installation électrique dédiée.
Grid Setting et Advanced Function
Les réglages qui concernent le réseau et la sécurité
Ces menus ne servent pas à améliorer la production. Ils doivent correspondre au pays, au raccordement et au schéma électrique de la maison.
Choisir le bon pays ou code réseau
Ce choix règle les tensions, fréquences et délais de déconnexion. N’utilisez pas General Standard si le gestionnaire impose, par exemple, VDE 0126 ou EN 50549. En Italie, CEI 0-21 peut demander un System Self-Check lancé avec le code 1234.
Garder les différentiels efficaces en cas de coupure
Lorsque le réseau disparaît, le neutre de LOAD peut devenir flottant. Signal Island Mode peut piloter un contacteur qui relie temporairement neutre et terre côté secours pour recréer un régime TN-S. Le câblage dépend du modèle et doit être conçu par un électricien.
Détecter un mauvais contact côté panneaux
Un mauvais contact MC4 peut créer un arc. Si le modèle dispose de Solar Arc Fault ON, l’onduleur analyse le courant DC et coupe le MPPT s’il reconnaît un arc. Cette sécurité ne remplace pas de bons connecteurs et serrages.
Éviter de dépasser la puissance du compteur
Vous pouvez fixer, par exemple, une limite d’import de 6 000 W. Si la maison demande plus, la batterie fournit la différence. Gardez donc assez d’énergie dans la batterie au moment des pointes.
Procédure terrain · Deye SG05 monophasés et triphasés
Mise à la terre du neutre : ce qui est commun, et ce qui change
Le principe est le même sur la famille SG05 : en mode secours, la sortie LOAD doit retrouver une liaison neutre-terre adaptée ; au retour du réseau, cette liaison doit être retirée. En revanche, la commande n’est pas identique sur tous les châssis.
Sur les versions qui possèdent deux DIP Parallel et deux DIP ATS, les quatre interrupteurs sont placés vers le haut, sur ON.
PARALLELONON
ATSONON
La notice décrit Signal Island Mode, mais pas les quatre DIP ATS. Suivez le schéma de la référence exacte : ne recopiez pas le bloc DIP du monophasé.
Advanced Function✓ ATS / Signal Island Mode activé
Paramètre associé, s’il est présentOFF ATS Mode
RÉSEAU DISPONIBLE
Démarrage normal
- 1
Mettre le réseau sous tension.
- 2
Démarrer la batterie.
- 3
Appuyer sur le bouton ON/OFF de l’onduleur.
- 4
Attendre que l’onduleur ait terminé son démarrage.
- 5
Mettre ensuite les panneaux photovoltaïques sous tension.
Résultat attenduL’onduleur démarre normalement, sans anomalie.
RÉSEAU INDISPONIBLE
Démarrage sur batterie seule
- 1
Démarrer la batterie.
- 2
Appuyer sur ON/OFF.
- 3
Ne plus rien toucher pendant 2 à 10 minutes. Attendre que l’onduleur alimente réellement la sortie LOAD.
- 4
Une fois LOAD alimentée, mettre les PV sous tension, puis le réseau lorsqu’il revient.
Ce que vous pouvez observerL’onduleur passe en By-pass, mais reste affiché Off-grid et la commutation ne se réactive pas correctement.
1
→Appuyer sur ON/OFF
2
→Attendre que l’écran affiche OFF
3
→Appuyer une seconde fois sur ON/OFF
✓
Le fonctionnement et la commutation redeviennent normaux
Avant de toucher aux DIP : coupez et consignez les sources selon la notice. Cette procédure concerne les SG05 dont les bornes et menus correspondent aux repères ci-dessus. Au-delà de six onduleurs en parallèle, la position des DIP Parallel change : suivez la notice. La liaison N–PE, le relais et les protections doivent être contrôlés par un électricien habilité.
Une erreur neutre-terre peut provoquer un court-circuit au retour du réseau
Signal Island Mode ne se résume pas à cocher une case. Le contacteur, son type, son câblage et le régime de neutre doivent correspondre au schéma exact de l’installation.
Ne touchez pas aux courbes F(W), V(W) ou V(Q) sans instruction précise
Ces réglages sont imposés par le gestionnaire de réseau. Un mauvais choix peut empêcher l’onduleur de se connecter ou rendre l’installation non conforme.
Ne pas quitter le chantier trop tôt
Faire quatre essais avant de quitter l’installation
Un réglage enregistré ne suffit pas. Vérifiez à l’écran que la maison, la batterie et le réseau réagissent comme prévu.
- 01Regardez l’écran sans grosse consommation
Le pourcentage de batterie et la puissance du réseau doivent sembler cohérents avec la situation réelle de la maison.
- 02Allumez un appareil connu
Avec une bouilloire ou un chauffage, la puissance consommée doit augmenter dans le bon sens sur l’écran.
- 03Faites charger puis décharger la batterie
Vérifiez que son pourcentage évolue dans le bon sens et qu’aucune alarme n’apparaît.
- 04Testez le secours avec la procédure prévue
Le tableau LOAD doit rester alimenté sans dépasser la puissance de l’onduleur. Faites réaliser ce test par une personne habilitée.
- 05Regardez l’application
L’heure doit être correcte et les nouvelles valeurs doivent apparaître après quelques minutes.
Conservez une preuve de la configuration
Photographiez les écrans clés, notez les versions de firmware et archivez le schéma unifilaire avec les références batterie et onduleur.
Contrôler sans rester devant l’onduleur
Lire l’installation dans SOLARMAN Smart
L’application permet de confirmer les flux, le niveau de batterie et l’historique. Elle sert à surveiller le résultat des réglages, pas à remplacer les essais réalisés devant l’onduleur.
Ce que l’écran doit raconter
Une journée compréhensible en quelques secondes
La vue instantanée doit montrer d’où vient l’énergie et où elle va. L’historique doit ensuite raconter la même histoire sur la journée : production solaire en journée, recharge de la batterie, consommation de la maison puis éventuelle décharge le soir.
- 01
Production — comparez la puissance solaire avec la météo et l’heure.
- 02
Maison — allumez une charge connue et vérifiez que la consommation monte.
- 03
Batterie — le SOC doit évoluer dans le bon sens pendant une charge ou une décharge.
- 04
Réseau — contrôlez si vous importez ou injectez, selon le mode choisi.
Un décalage de 5 à 15 minutes peut être normal
Guide complémentaireInstaller SOLARMAN, connecter le Stick Logger et comprendre le tableau de bordOuvrir le guide complet du monitoring →La donnée affichée dans l’application n’est pas toujours instantanée. Pour vérifier un sens de flux ou une sécurité, regardez d’abord l’écran local du Deye ; utilisez ensuite SOLARMAN pour confirmer la tendance et conserver l’historique.
Trouver la cause avant de modifier
Que vérifier quand quelque chose ne fonctionne pas ?
Repérez d’abord ce que vous voyez ou entendez. Faites ensuite le petit test indiqué sans modifier plusieurs réglages à la fois.
| Symptôme ou code | Causes à examiner | Contrôle utile |
|---|---|---|
| F13 après un changement réseau | Le réglage réseau vient d’être modifié ou n’a pas été complètement enregistré. | Vérifiez le code réseau, sauvegardez puis suivez la procédure de redémarrage du modèle. |
| F56 / batterie trop basse | La tension chute fortement quand un gros appareil démarre, ou la batterie a atteint sa limite. | Réduisez la charge et vérifiez les câbles, les serrages et le courant maximal réglé. |
| La flèche Grid va dans le mauvais sens | La pince CT peut être montée à l’envers, au mauvais endroit ou sur la mauvaise phase. | Isolez les panneaux et la batterie, allumez un appareil connu puis faites le test illustré ci-dessus. |
| La batterie ne travaille pas | Time of Use n’est pas coché, le jour actuel manque ou la valeur Batt est trop élevée. | Vérifiez la ligne correspondant à l’heure actuelle et comparez Batt avec le pourcentage réel. |
| Défaut BMS_Err_Stop | Le Deye ne reçoit plus les informations de la batterie. | Vérifiez les deux prises du câble BMS et le type de batterie sélectionné avant de désactiver la sécurité. |
Le bip Low Batt se déclenche chaque nuit
Le minimum programmé dans Time of Use est probablement trop proche de Low Batt, ou un gros appareil fait baisser brièvement la batterie. Gardez davantage de marge. Couper Beep enlève le son, mais ne corrige pas la cause.
Le Zero Export laisse passer quelques watts
Une petite consommation depuis le réseau évite que le Deye n’injecte quelques watts par erreur. Vérifiez d’abord la pince CT avant de modifier cette marge.
La programmation change selon les jours
Vérifiez les jours cochés et l’heure affichée par le Deye. Si un jour n’est pas sélectionné, les plages Time of Use ne sont pas utilisées ce jour-là.
Faut-il mettre à jour le logiciel de l’onduleur ?
Les mises à jour peuvent corriger le MPPT ou le Time of Use. Relevez d’abord les versions HMI et Main dans Device Info, ainsi que le problème rencontré. La mise à jour peut passer par le dongle Wi-Fi, mais demandez à Wattuneed ou à Deye la version adaptée avant de la lancer.
Réponses directes
Questions fréquentes sur la configuration Deye
Les réponses courtes aux problèmes qui ramènent le plus souvent les installateurs dans les menus.
Comment vérifier rapidement que mon Deye est correctement configuré ?
Contrôlez cinq points : Time Sync actif ; courant de charge et de décharge inférieur ou égal à la limite des câbles et des batteries ; mode Lithium avec le protocole BMS adapté ; pince CT placée dans le bon sens ; et écart suffisant entre Shutdown et Restart. L’écran System Info permet ensuite de confirmer les valeurs réellement actives.
Quelle différence entre Zero Export to Load et Zero Export to CT ?
Zero Export to Load regarde uniquement les appareils branchés sur la sortie LOAD. Zero Export to CT utilise la pince placée près du compteur pour voir toute la consommation de la maison.
Pourquoi la batterie ne se décharge-t-elle pas alors que Time of Use est programmé ?
Vérifiez que Time of Use est coché, que le jour actuel est sélectionné et que l’heure se trouve bien dans une plage programmée. La valeur Batt doit aussi être plus basse que le pourcentage actuel de la batterie.
Que signifie Batt = 15 % dans une plage Time of Use ?
C’est le minimum que l’on souhaite garder dans la batterie pendant cette plage. L’onduleur peut donc utiliser la batterie jusqu’à 15 %, puis il passe sur le réseau. Cela ne signifie pas qu’il ne déchargera que 15 % de sa capacité.
Pourquoi l’onduleur coupe-t-il alors que la batterie affiche encore de l’énergie ?
En mode tension, une forte charge peut provoquer une chute momentanée : par exemple, sous 100 A, l’onduleur peut lire 46 V et couper alors que la batterie affiche encore 40 %. Passez si possible en mode Lithium avec BMS, vérifiez les connexions, envisagez une section de câble supérieure — par exemple 25 vers 35 mm² si le calcul l’impose — et réduisez le courant maximal avant d’abaisser un seuil de sécurité.
Peut-on utiliser le port GEN pour un groupe et une Smart Load en même temps ?
Non. Generator Input, Smart Load Output et Micro Inv Input sont trois identités exclusives du même port. Une fonction différente exige une architecture externe spécifiquement étudiée.
Faut-il activer BMS_Err_Stop ?
Oui avec une batterie lithium qui communique correctement avec l’onduleur. Si le câble ou la communication tombe en panne, l’onduleur s’arrête au lieu de continuer sans connaître les limites de la batterie.
Pourquoi un Deye SG05 reste-t-il affiché Off-grid après le retour du réseau ?
Sur certains SG05 équipés du bloc ATS, le réseau peut revenir et l’onduleur passer en By-pass sans que la commutation neutre-terre soit correctement reprise. Attendez la fin du démarrage, appuyez sur ON/OFF jusqu’à voir OFF à l’écran, puis appuyez une seconde fois pour redémarrer. Vérifiez auparavant que le câblage, les DIP et les options ATS correspondent exactement au modèle installé.
Quel exemple Time of Use utiliser avec un tarif belge 22 h–7 h ?
Exemple à adapter au contrat : 00 h–07 h, SOC 90 %, Grid Charge ON, Power 5 000 W ; 07 h–22 h, SOC 20 %, Grid Charge OFF, Power 5 000 W ; 22 h–23 h 59, SOC 90 %, Grid Charge ON, Power 5 000 W. Cochez tous les jours pour une application continue, ou décochez samedi et dimanche si vous ne voulez pas de TOU le week-end.
Quelle durée de vie attendre d’une batterie LiFePO4 bien réglée ?
À titre indicatif, une batterie correctement communiquée par BMS, utilisée autour de 0,5 C, maintenue le plus souvent entre 20 et 90 % et entre 15 et 25 °C peut atteindre environ 6 000 à 8 000 cycles à 80 % de profondeur de décharge, soit 15 à 20 ans à raison d’un cycle par jour. Décharges profondes répétées, températures extrêmes et courants supérieurs à 1 C peuvent ramener cette durée vers 5 à 7 ans.
À retenir
Un bon réglage doit rester stable quand la situation change
Une installation Deye n’est pas réussie uniquement parce qu’elle produit du solaire. Elle doit aussi rester cohérente quand un nuage arrive, lorsqu’un gros appareil démarre, quand le réseau coupe et lorsque la batterie atteint ses limites. Les câbles et les protections fixent d’abord ce qui est possible ; les menus servent ensuite à respecter ces limites et à choisir comment l’énergie sera utilisée.
Photographiez les réglages, testez les transitions et surveillez la batterie dans le temps. C’est cette combinaison qui protège le matériel et permet au Deye de devenir un véritable gestionnaire d’énergie pour la maison.
Documentation et guides complémentaires
Les menus varient selon la série et le firmware. Confirmez toujours les limites électriques, le protocole et le code réseau dans le manuel de la référence installée.
Matériel cité dans le guide
Voir à quoi ressemblent les éléments principaux
Ces exemples servent de repères visuels. La référence, la puissance, la certification réseau et la compatibilité batterie doivent toujours être validées pour votre installation.
Onduleur hybride 48 VDeye SUN-5K-SG04LP1-BEExemple monophasé homologué Synergrid pour la Belgique. Vérifier la disponibilité et la puissance adaptée au projet.Voir la fiche produit →
Batterie LiFePO4 communicantePylontech US5000Exemple de module 48 V avec communication CAN/RS485, à associer selon la procédure et les limites prévues.Voir la fiche produit →Passer du guide au projet
Vous voulez faire vérifier votre configuration ?
Indiquez le modèle Deye, la batterie, le nombre de modules, les protections et votre objectif réseau. L’équipe Wattuneed pourra orienter le matériel et les réglages à contrôler.
