Comment brancher correctement le port COM d'un onduleur Sofar HYD

Introduction

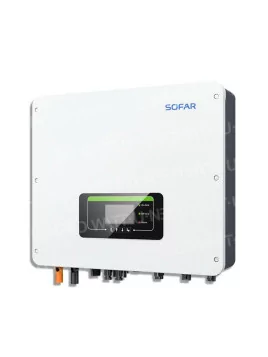

Les onduleurs hybrides Sofar HYD sont dotés d’un port multifonction de communication (souvent appelé COM), essentiel pour la gestion intelligente des batteries, des compteurs, et des modules de supervision. Une connexion correcte de ce port assure un fonctionnement optimal du système.

À quoi sert le port multifonction ?

Ce port 16 broches permet :

• La communication RS485 avec un compteur d'énergie
• La communication RS485 ou CAN avec une batterie intelligente
• La connexion en cascade entre plusieurs onduleurs
• Le monitoring via dongle externe

Schéma de brochage du port multifonction

Voici la correspondance des broches, issue du manuel technique Sofar :

Exemple d’utilisation

Schéma : Connexion RS485 entre l'onduleur Sofar HYD (PIN 5 & 6) et le compteur DTSU666 (bornes 24/25), avec résistances de terminaison 120Ω.

• Compteur (ex: DTSU666) ➝ RS485A2 (PIN 5) et RS485B2 (PIN 6) côté onduleur ➝ bornes 24 (A) et 25 (B) côté compteur
• Batterie Sofar BTS ➝ CANO_H (PIN 7) et CANO_L (PIN 8)
• BMS RS485 (Pylontech) ➝ 485TXO+ (PIN 10) et 485TXO− (PIN 11)

Le port détecte automatiquement si la batterie communique en CAN ou RS485.

Paramétrage du compteur côté RS485

💡 À noter : Si le pictogramme téléphone clignote sur l'écran du compteur (DTSU666), cela indique un problème de communication RS485. Voici comment diagnostiquer :

• 🔄 Clignotement lent : tentative de communication sans réponse
• 🚫 Clignotement rapide ou constant : pas de communication du tout (court-circuit, polarité inversée, baudrate ou adresse incorrecte)

Causes possibles et solutions :

• 🔁 Fils RS485 inversés ➝ intervertir bornes 24 et 25 sur le compteur ou 5 et 6 sur l’onduleur
• 📶 Pas de terminaison 120Ω ➝ à ajouter entre A et B si la ligne est longue
• ⚙️ Adresse incorrecte ➝ vérifier que l’adresse Modbus est bien 1
• 🕹 Vitesse de transmission ➝ s'assurer que le compteur et l’onduleur sont réglés sur 9600 bauds
• 📜 Protocole ➝ DI/DT 645 doit être activé dans les paramètres du compteur
• 📡 Menu 16 : PCC Meter Control ➝ doit être activé dans l’onduleur

Un test rapide consiste à vérifier les voyants TX/RX du compteur : si TX clignote mais RX reste éteint, cela signifie que le compteur parle, mais l’onduleur ne répond pas.

Pour assurer la bonne communication entre l’onduleur et le compteur, vous devez paramétrer ce dernier comme suit :

• Adresse Modbus : 1
• Vitesse de communication : 9600 bauds
• Protocole : DI/DT 645
• Ratio de courant (Ct) : Par défaut 40:1 ou selon le transformateur de courant utilisé (ex. 30/1, 100/1...)

Utilisez le code 701 pour accéder à la configuration, puis naviguez à l’aide du bouton SET selon les menus illustrés ci-dessous.

Paramètres avancés de l’onduleur : pensez à les configurer !

Une fois les branchements réalisés, il est crucial d’activer certains paramètres dans le menu avancé de l’onduleur Sofar.

• Menu 16 : PCC Meter Control ➝ Active la gestion par le compteur externe
• Menu 12 : PCC Purchase Control ➝ Limite l’énergie tirée du réseau
• Menu 13 : PCC Power Bias ➝ Biais de puissance personnalisée

Sans ces réglages, l’onduleur pourrait ignorer les informations de consommation réelle mesurées !

Conseils d'installation

• Utiliser des connecteurs d'origine ou certifiés (IP65)
• Respecter les polarités RS485 A+/B−
• Ajouter une terminaison 120Ω pour câbles > 50 m
• Ne jamais injecter de tension sur la broche VCC (PIN 16)
