Comprendre les Unités Électriques en Photovoltaïque : Guide Complet

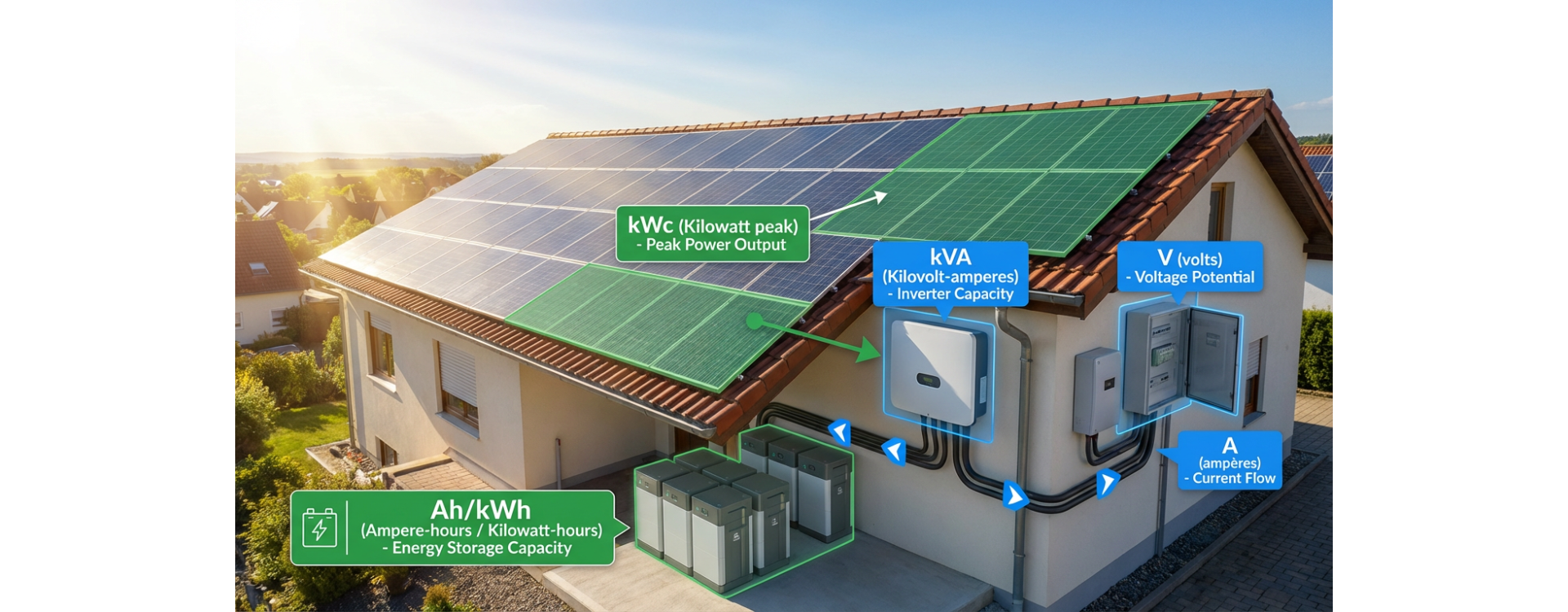

Lorsque vous vous lancez dans un projet photovoltaïque, vous êtes rapidement confronté à un vocabulaire technique spécifique : ampères, volts, watts, kWc, kWh, VA, puissance réactive... Ces termes peuvent sembler complexes, mais ils sont essentiels pour comprendre et dimensionner correctement votre installation solaire. Ce guide complet vous explique chaque unité avec des exemples pratiques.

Les Unités Fondamentales de l'Électricité

Le Volt (V) : La Tension Électrique

Le volt (V) mesure la tension électrique, c'est-à-dire la différence de potentiel entre deux points d'un circuit. Pour comprendre simplement, imaginez un tuyau d'eau : le volt représente la pression de l'eau dans le tuyau.

En photovoltaïque :

• Les panneaux solaires résidentiels fonctionnent généralement entre 30V et 45V en tension maximale
• Les systèmes de batteries utilisent des tensions de 12V, 24V ou 48V
• Le réseau électrique domestique fonctionne à 230V en Belgique et France

💡 Exemple concret : Une batterie solaire Pylontech US5000 fonctionne en 48V. Cela signifie qu'elle délivre une tension de 48 volts pour alimenter vos appareils via un onduleur.

L'Ampère (A) : L'Intensité du Courant

L'ampère (A) mesure l'intensité du courant électrique, c'est-à-dire la quantité d'électricité qui circule dans un conducteur. En reprenant l'analogie du tuyau, l'ampère représente le débit d'eau.

Applications photovoltaïques :

• Un panneau solaire de 450W produit environ 10-12A en plein soleil
• Un onduleur de 5 kVA peut délivrer jusqu'à 21,7A au réseau (5000W ÷ 230V)
• Les câbles solaires sont dimensionnés selon l'intensité maximale (ex : câble 6mm² pour 30A)

Le Watt (W) : La Puissance Électrique

Le watt (W) représente la puissance électrique, c'est-à-dire la capacité à fournir de l'énergie à un instant donné. La puissance est le produit de la tension et de l'intensité :

P (Watts) = U (Volts) × I (Ampères)

Exemples pratiques :

⚡ Astuce : Pour calculer la puissance d'un appareil, multipliez simplement sa tension par son intensité. Un appareil de 230V consommant 5A utilise 1150W (230 × 5 = 1150W).

Les Unités Spécifiques au Photovoltaïque

Le Watt-Crête (Wc) et Kilowatt-Crête (kWc)

Le watt-crête (Wc) ou kilowatt-crête (kWc) mesure la puissance maximale qu'un panneau solaire peut produire dans des conditions standardisées optimales :

• Irradiance : 1000 W/m²
• Température des cellules : 25°C
• Masse d'air : AM 1.5

Concrètement :

• Un panneau de 450Wc produira 450W dans ces conditions idéales 🔗 Voir panneau 450Wc
• Une installation de 5 kWc comprend environ 11-12 panneaux de 450Wc
• Le kWc sert à dimensionner l'installation, pas à prédire la production réelle

Le Kilowattheure (kWh) : L'Énergie Produite ou Consommée

Le kilowattheure (kWh) mesure l'énergie, c'est-à-dire la quantité d'électricité produite ou consommée sur une période donnée. C'est l'unité qui apparaît sur votre facture d'électricité.

Énergie (kWh) = Puissance (kW) × Temps (heures)

Différence essentielle kWc vs kWh :

📊 Règle pratique en Belgique : Une installation photovoltaïque produit environ 900 à 1100 kWh par kWc installé chaque année, selon l'orientation et l'inclinaison. Une installation de 5 kWc produira donc entre 4500 et 5500 kWh/an.

Exemples de consommation :

• Une ampoule LED de 10W allumée 10 heures = 0,1 kWh (10W × 10h = 100Wh = 0,1 kWh)
• Un réfrigérateur de 150W sur 24h = 3,6 kWh (150W × 24h = 3600Wh = 3,6 kWh)
• Consommation moyenne d'un ménage belge = 3500 kWh/an

Les Unités de Puissance Apparente et Réactive

Le Volt-Ampère (VA) et Kilovolt-Ampère (kVA)

Le volt-ampère (VA) ou kilovolt-ampère (kVA) représente la puissance apparente, c'est-à-dire la puissance totale que doit fournir une installation, incluant la puissance active et la puissance réactive.

Pourquoi cette distinction ?

Dans un circuit électrique en courant alternatif (AC), certains appareils (moteurs, transformateurs) ne consomment pas toute l'énergie de manière utile. Une partie crée des champs magnétiques sans produire de travail mécanique.

S (VA) = P (W) ÷ Facteur de puissance (cos φ)

Application en photovoltaïque :

• Un onduleur de 5 kVA peut fournir jusqu'à 5000 VA au réseau
• Avec un facteur de puissance de 1 (idéal), il fournit 5000W de puissance active
• Avec un facteur de puissance de 0,9, il ne fournit que 4500W utiles (5000 × 0,9)

Exemples d'appareils avec mauvais facteur de puissance :

⚠️ Attention : Un appareil de 1000W avec un facteur de puissance de 0,6 nécessitera en réalité un onduleur capable de fournir 1667 VA (1000 ÷ 0,6). C'est pourquoi il est crucial de vérifier le facteur de puissance lors du dimensionnement de votre installation.

Solutions pour améliorer le facteur de puissance :

• ✅ Remplacer les néons à ballast magnétique par des LED (facteur de puissance ≈ 0,95)
• ✅ Installer des condensateurs de compensation (usage industriel)
• ✅ Privilégier des appareils récents avec moteurs à haute efficacité (IE3, IE4)
• ✅ Utiliser des onduleurs modernes avec gestion active du facteur de puissance

Le Facteur de Puissance (cos φ)

Le facteur de puissance (noté cos φ, prononcé "cos phi") représente l'efficacité avec laquelle l'électricité est utilisée. Il varie entre 0 et 1 :

• Facteur de puissance = 1 : Efficacité maximale (résistances pures : radiateurs, ampoules à incandescence)
• Facteur de puissance = 0,8-0,9 : Appareils avec moteurs (pompes, climatiseurs, machines à laver)
• Facteur de puissance < 0,7 : Faible efficacité (vieux transformateurs, ballasts magnétiques)

⚙️ Important pour le dimensionnement : Lors du choix d'un onduleur, assurez-vous que sa puissance en VA soit suffisante pour alimenter vos appareils, en tenant compte de leur facteur de puissance. Un appareil de 2000W avec un facteur de 0,8 nécessite un onduleur de minimum 2500 VA.

L'Ampère-Heure (Ah) : La Capacité des Batteries

L'ampère-heure (Ah) mesure la capacité de stockage d'une batterie, c'est-à-dire la quantité d'électricité qu'elle peut délivrer pendant une heure.

Conversion en énergie :

Énergie (Wh) = Tension (V) × Capacité (Ah)

Exemples concrets :

• Batterie 12V 100Ah = 1200 Wh (12V × 100Ah = 1,2 kWh)
• Batterie 48V 100Ah = 4800 Wh (48V × 100Ah = 4,8 kWh)
• Batterie Pylontech US5000 : 48V × 100Ah = 4,8 kWh utile

Autonomie d'une batterie :

Pour calculer combien de temps une batterie peut alimenter vos appareils :

Autonomie (heures) = Capacité batterie (Wh) ÷ Puissance consommée (W)

Exemple : Une batterie de 4,8 kWh (4800 Wh) alimentant des appareils de 800W :
Autonomie = 4800 Wh ÷ 800W = 6 heures

Tableaux Récapitulatifs et Conversions Pratiques

Tableau de Conversion des Unités

Exemples de Calculs Photovoltaïques Courants

1. Calculer la production annuelle d'une installation :

• Installation de 6 kWc en Belgique
• Facteur de production moyen : 1000 kWh/kWc/an
• Production annuelle = 6 kWc × 1000 = 6000 kWh/an

2. Dimensionner un onduleur :

• 12 panneaux de 450Wc = 5400Wc (5,4 kWc)
• Onduleur recommandé : 5 kVA à 6 kVA
• Ratio de dimensionnement : 0,9 à 1,1

3. Choisir la capacité batterie :

• Consommation nocturne : 5 kWh
• Autonomie souhaitée : 1 nuit complète
• Capacité batterie nécessaire : 5 à 6 kWh minimum (en tenant compte de la profondeur de décharge)

Pour des installations nécessitant un stockage plus important, optez pour des systèmes modulaires 🔗 Voir les kits

Applications Pratiques : Dimensionner Votre Installation

Étape 1 : Évaluer Votre Consommation (en kWh)

Identifiez votre consommation électrique annuelle sur vos factures. Un ménage belge moyen consomme entre 3000 et 4500 kWh/an.

Étape 2 : Déterminer la Puissance Nécessaire (en kWc)

Divisez votre consommation annuelle par le facteur de production régional :

• Belgique (Wallonie) : 900-1000 kWh/kWc/an
• Belgique (Flandre) : 950-1050 kWh/kWc/an
• France (Nord) : 900-1000 kWh/kWc/an
• France (Sud) : 1200-1400 kWh/kWc/an

Exemple : Pour une consommation de 4000 kWh/an en Wallonie :
Puissance nécessaire = 4000 ÷ 950 = 4,2 kWc (soit environ 9-10 panneaux de 450Wc)

Étape 3 : Choisir l'Onduleur (en kVA)

L'onduleur doit avoir une puissance légèrement inférieure ou égale à la puissance crête des panneaux :

• Pour 4-5 kWc : onduleur 3,6 à 5 kVA
• Pour 6-8 kWc : onduleur 5 à 8 kVA
• Pour 9-12 kWc : onduleur 8 à 10 kVA

Étape 4 : Dimensionner le Stockage (en kWh)

Si vous souhaitez ajouter des batteries, calculez votre consommation en soirée/nuit :

• Autonomie de quelques heures : 3-5 kWh
• Autonomie d'une nuit complète : 5-8 kWh
• Autonomie de plusieurs jours : 10-15 kWh et plus

Questions Fréquentes (FAQ)

Quelle est la différence entre kW et kWh ?

Le kW (kilowatt) mesure la puissance instantanée, c'est une "vitesse" de consommation ou de production. Le kWh (kilowattheure) mesure l'énergie totale consommée ou produite sur une période. Analogie : le kW est comme la vitesse d'une voiture (km/h), le kWh est comme la distance parcourue (km).

Pourquoi mon onduleur indique 5 kVA mais mon installation fait 6 kWc ?

C'est normal et même recommandé. Les panneaux atteignent rarement leur puissance maximale simultanément. Un ratio onduleur/panneaux de 0,8 à 1 optimise les coûts tout en maximisant la production annuelle. L'onduleur écrêtera la puissance uniquement lors de pics exceptionnels.

Comment convertir des Ah en kWh pour ma batterie ?

Multipliez la capacité en Ah par la tension en V, puis divisez par 1000 :
kWh = (Ah × V) ÷ 1000
Exemple : 200 Ah à 48V = (200 × 48) ÷ 1000 = 9,6 kWh

Qu'est-ce que l'énergie réactive et dois-je m'en préoccuper ?

L'énergie réactive ne produit pas de travail utile, elle crée des champs magnétiques nécessaires au fonctionnement de certains appareils (moteurs, transformateurs). Les onduleurs photovoltaïques modernes gèrent automatiquement cette composante. Vous devez seulement vous assurer que l'onduleur a une puissance apparente (VA) suffisante pour vos appareils.

Combien de panneaux pour 1 kWc ?

Avec des panneaux modernes de 400-450Wc, il faut :
- Panneaux 400Wc : 2,5 panneaux/kWc (arrondir à 3)
- Panneaux 450Wc : 2,2 panneaux/kWc (arrondir à 2-3)
Ainsi, une installation de 6 kWc nécessite environ 13 à 15 panneaux de 450Wc.

Mon compteur affiche des kVARh, qu'est-ce que c'est ?

Les kVARh (kilovoltampère réactif-heure) mesurent l'énergie réactive consommée. Dans les installations résidentielles belges, vous ne payez généralement que les kWh (énergie active). Les kVARh concernent principalement les installations industrielles avec de gros moteurs.

Outils et Ressources Wattuneed

Pour vous accompagner dans vos calculs et le dimensionnement de votre installation photovoltaïque, Wattuneed met à votre disposition plusieurs outils gratuits :

• Calculateurs de dimensionnement : déterminez la puissance optimale selon votre consommation
• Calculateur de rentabilité : estimez vos économies sur 25 ans
• Calculateur de section de câbles : choisissez les câbles adaptés à votre installation
• Guide d'orientation : optimisez l'inclinaison et l'azimut de vos panneaux

Conclusion : Maîtriser les Unités pour Réussir Votre Projet Solaire

Comprendre les unités électriques est essentiel pour :

• ✅ Dimensionner correctement votre installation (kWc, kVA)
• ✅ Évaluer la production réelle et les économies (kWh)
• ✅ Choisir les composants adaptés (onduleur, batteries, câbles)
• ✅ Calculer votre autonomie énergétique (Ah, kWh)
• ✅ Communiquer efficacement avec les installateurs et fournisseurs

Avec ces connaissances, vous êtes désormais capable de comprendre les spécifications techniques, de comparer les offres et de prendre des décisions éclairées pour votre projet photovoltaïque. N'hésitez pas à consulter les autres articles du blog Wattuneed pour approfondir vos connaissances, ou à contacter notre support technique pour un accompagnement personnalisé.

💚 Wattuneed vous accompagne : De la conception à l'installation, nos experts vous guident à chaque étape de votre transition énergétique. Découvrez nos kits solaires complets adaptés à tous les besoins.
