FlatFix-systeem voor platte daken voor panelen met een breedte van 98 tot 104 cm

€ 98,03
Belasting inbegrepen
FlatFix-pan-98-a-104
0712971129665

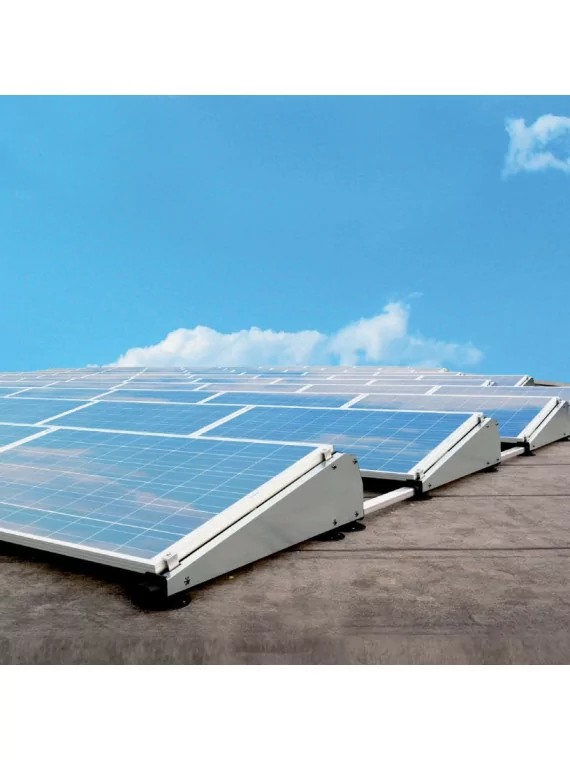

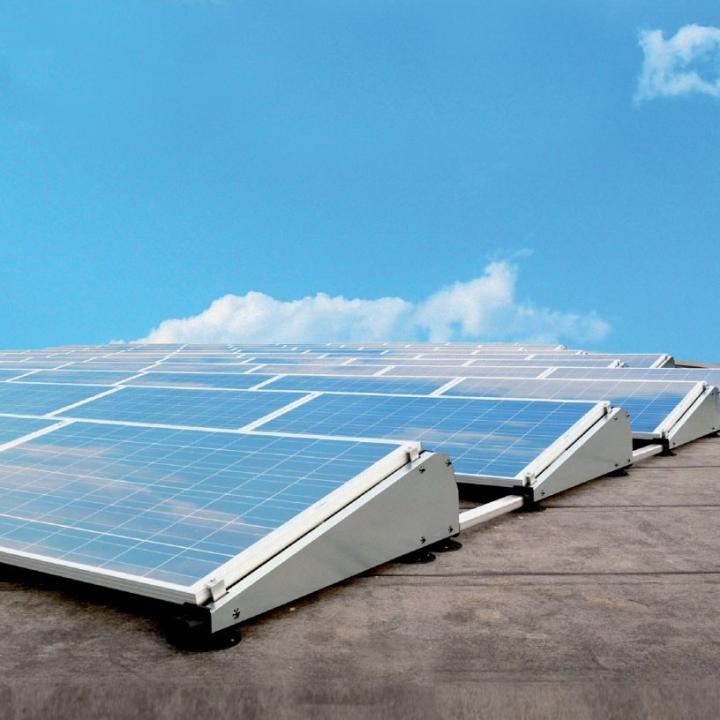

Kies voor veelzijdigheid met het FlatFix-systeem: de ideale oplossing voor uw zonnepanelen op een plat dak of op de grond.

Het FlatFix-montagesysteem ( geschikt voor panelen van 98 tot 104 cm) biedt maximale flexibiliteit voor uw fotovoltaïsche installaties. Of het nu op een plat dak is of direct op de grond (tuin, terras, vlakke ondergrond), deze verzwaarde steun garandeert een perfecte stabiliteit zonder boren, waardoor de integriteit van uw steun behouden blijft.

Dankzij de vaste hellingshoek van 13° biedt het een ideaal compromis tussen jaarlijks energierendement en lage windweerstand. Het aerodynamische ontwerp en het "thermische ontkoppelingssysteem" beschermen uw modules tegen mechanische belasting als gevolg van temperatuurschommelingen. De FlatFix is licht en robuust en kan in een mum van tijd worden gemonteerd dankzij het gepatenteerde kliksysteem.

FlatFix Fusion-bevestigingssysteem voor zonnepanelen op platte daken

FlatFix Fusion is de referentieoplossing voor het bevestigen van zonnepanelen op platte daken zonder te boren. Dankzij de lichte structuur en de flexibele configuratie (zuid of oost-west) maakt het een fotovoltaïsche installatie op maat mogelijk die een optimale energieproductie garandeert.

Inclusief Élément de base supérieur - FlatFix

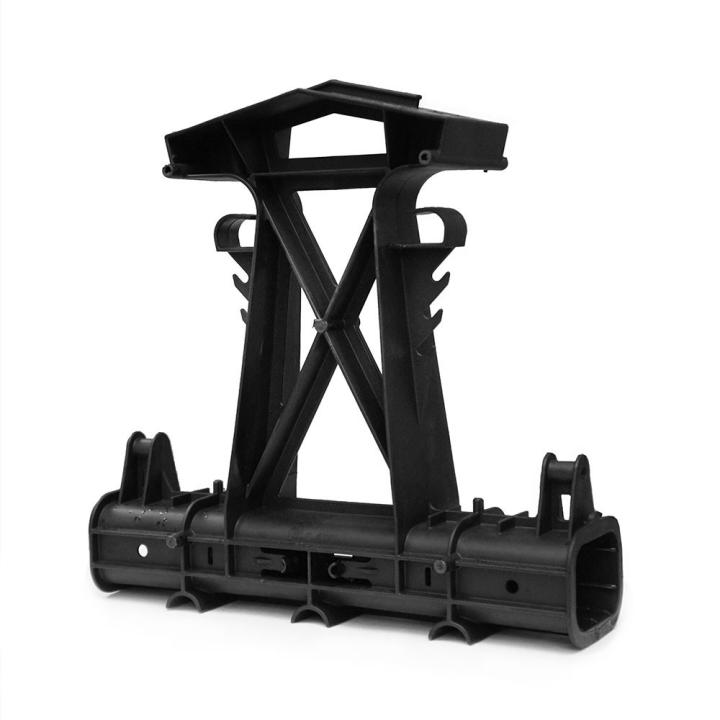

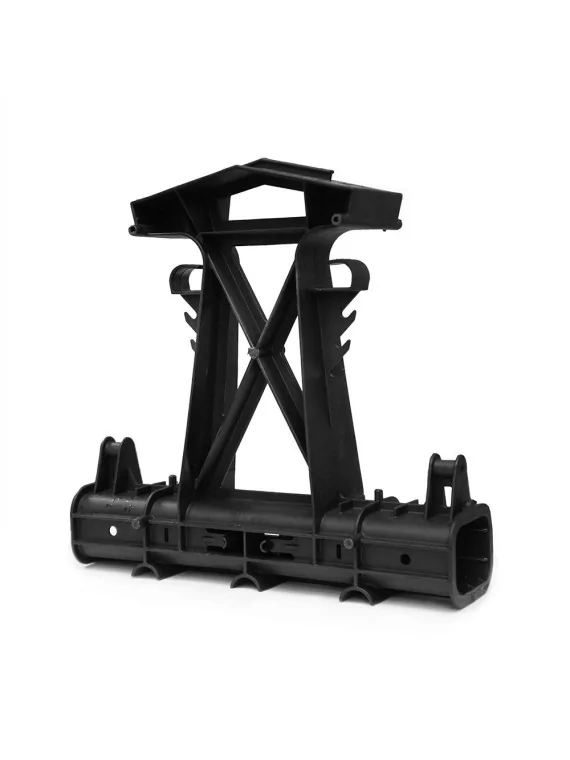

Bovenste basiselement

Bovenste clipbare steun die het zonnepaneel bevestigt en de hellingshoek van de structuur bepaalt.

Inbegrepen Embase support de toit - FlatFix

Daksteunbasis

De FlatFix Fusion-basis is de beschermende voet die de constructie op het dak stabiliseert en tegelijkertijd thermische uitzettingen opvangt.

Inbegrepen Élement de base inférieur - FlatFix

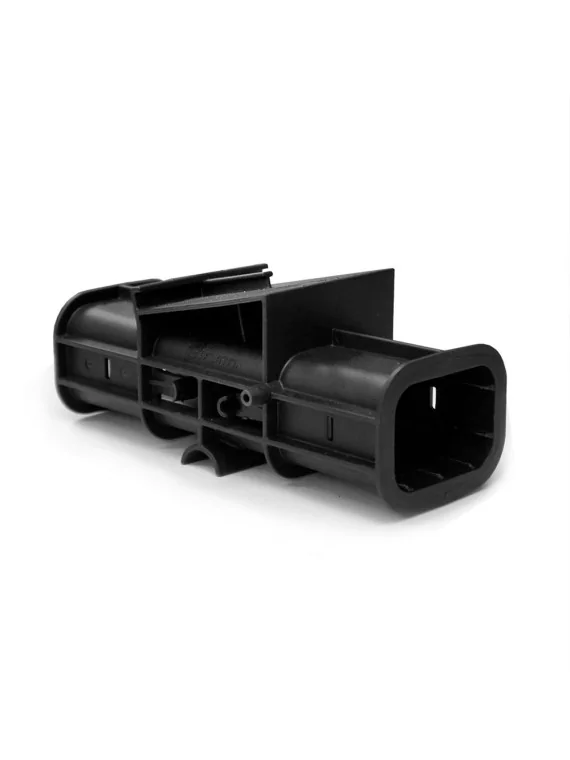

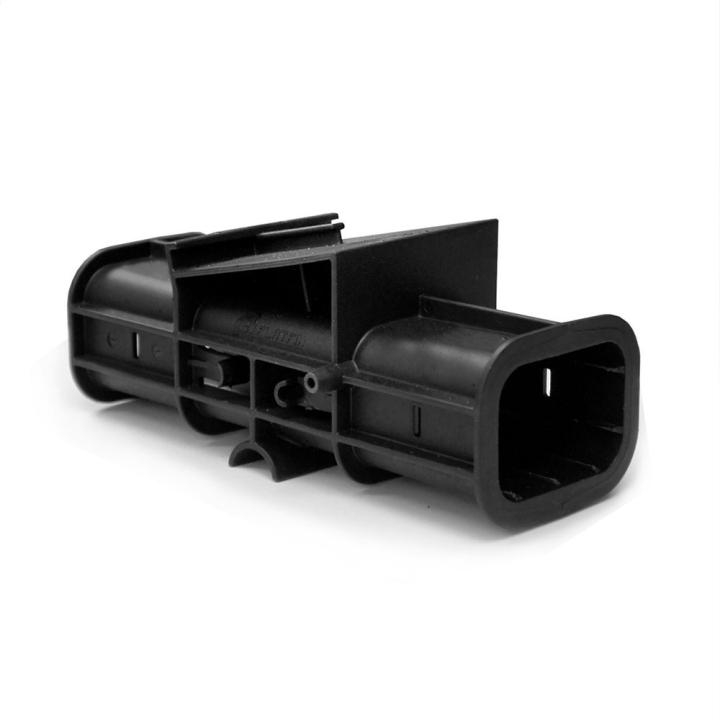

Onderste basiselement

Onderste basiselement dat zorgt voor de stabiliteit van de constructie en de bescherming van het dak.

In begrepen Profilé de base - FlatFix

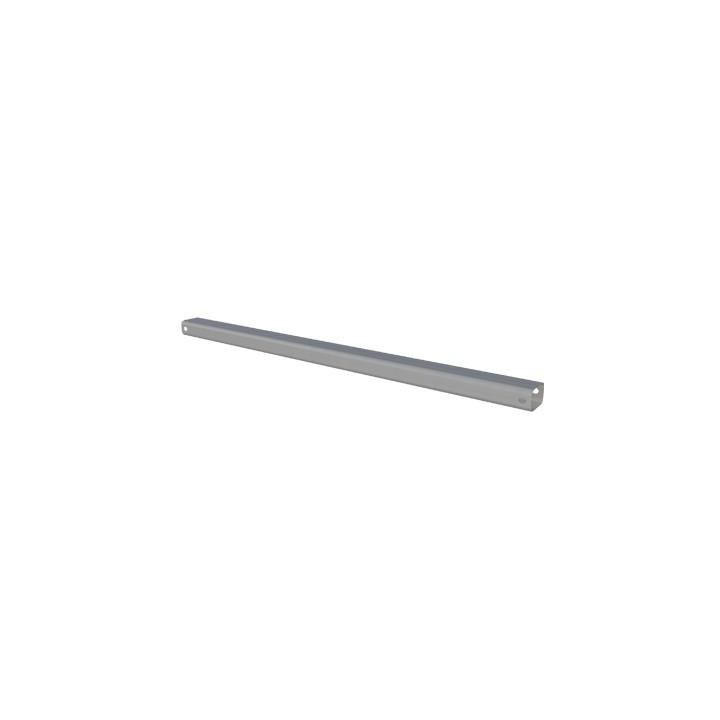

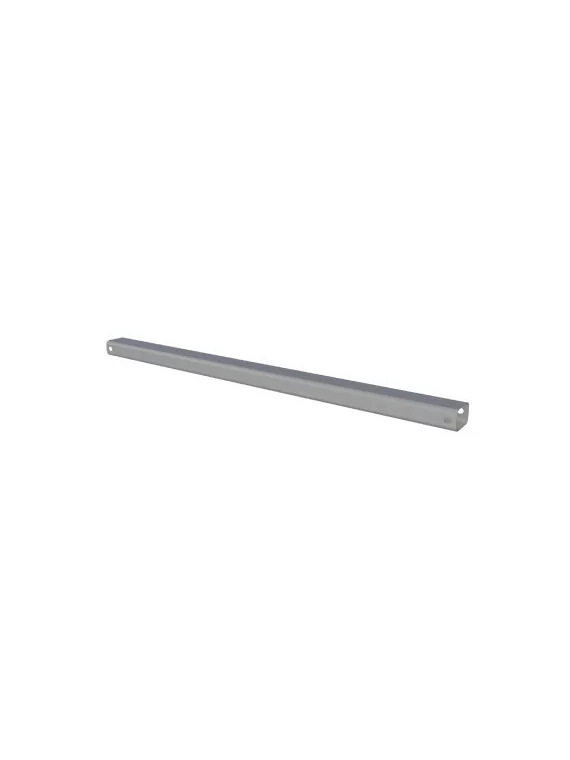

Basisprofiel

Het basisprofiel FlatFix Fusion is de horizontale rail die de steunen met elkaar verbindt om de uitlijning en stijfheid van de structuur te garanderen.

Inbegrepen Clame de milieu - FlatFix

Middenklem

Tussenbevestiging voor het vastklemmen van de panelen en hun automatische aarding.

Inbegrepen Clame de fin - FlatFix

Eindklem

Eindklem waarmee het laatste paneel aan het einde van de lijn stevig kan worden vergrendeld.





Structure légère

Compatibel met vrijwel alle platte daken

Of uw dak nu van bitumen, EPDM of PVC is, de FlatFix Fusion past zonder boren. Dankzij het universele ontwerp kan het op elk vlak oppervlak worden geïnstalleerd zonder de waterdichtheid van uw dakbedekking aan te tasten.

Montage Rapide

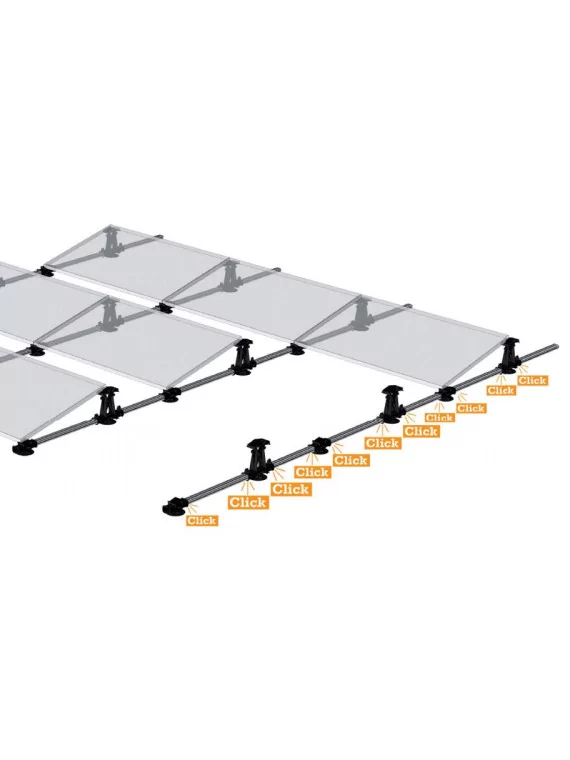

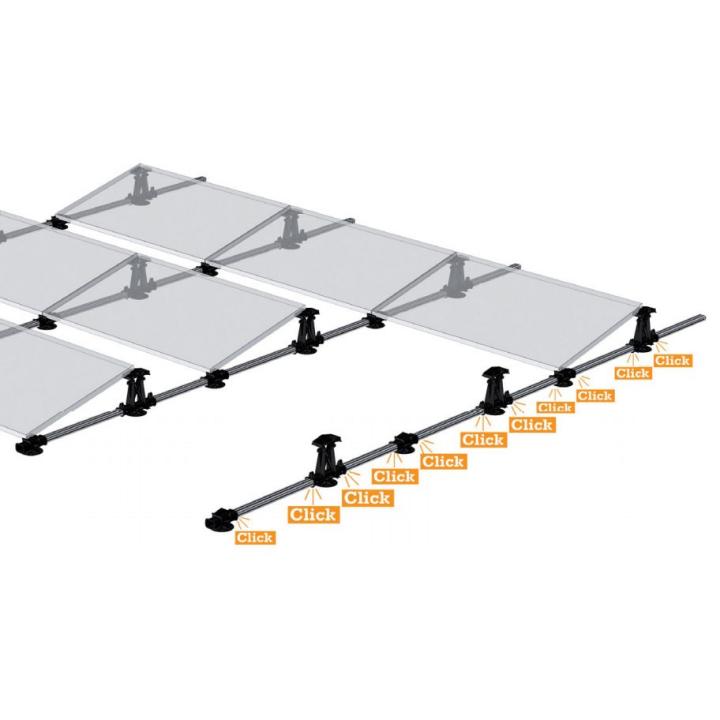

Supersnelle "klik"-montage

De belangrijkste onderdelen worden gemonteerd met behulp van zelfklikende scharnieren. Er is geen gereedschap nodig: het systeem klikt eenvoudig in elkaar, waardoor de installatietijd drastisch wordt verkort.





Thermische integriteit en bescherming van het gebouw

De beweegbare scharnieren absorberen thermische uitzettingen. Dit ontkoppelde systeem voorkomt dat er spanning op de zonnepanelen wordt overgebracht en behoudt de waterdichtheid van het dak op lange termijn.

Strategische ballast en aerodynamica

Dankzij de hellingshoek van 13° en het gestroomlijnde ontwerp heeft FlatFix Fusion slechts minimale ballast nodig op strategische punten, waardoor stabiliteit wordt gegarandeerd zonder structurele overbelasting.

Intelligent kabelbeheer

De structuur is voorzien van kabelgeleiders om het risico op interferentie te verminderen en direct contact tussen de bekabeling en het dakoppervlak te voorkomen.

Transport en hantering

Het systeem bestaat uit een klein aantal lichte onderdelen en is eenvoudig te vervoeren en te hanteren. Voor de volledige montage is slechts één standaardgereedschap nodig.





Hoe configureert u uw systeem?

Guide

1. Selecteer het aantal panelen per rij in de opties.

2. Voor meerdere rijen voegt u elke configuratie afzonderlijk toe aan het winkelmandje.

Opmerking: compatibel met panelen met een breedte van 98 cm tot 104 cm.





Aanvullende producten bij de basisset (niet inbegrepen):

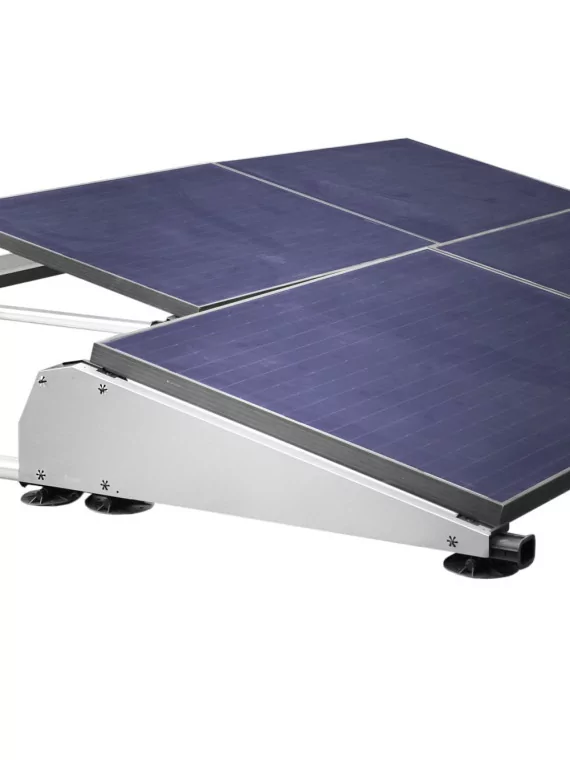

Déflecteur de vent de côtés

Zijdelingse winddeflectoren

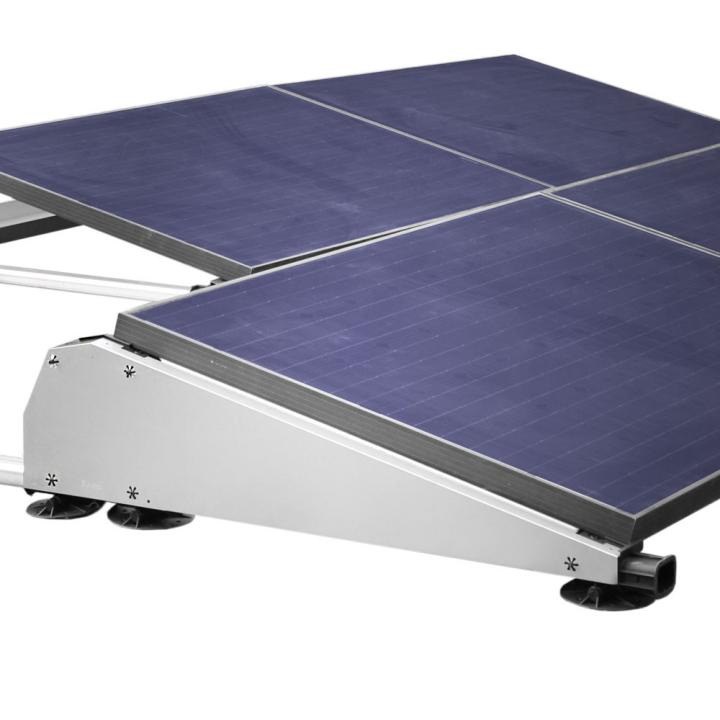

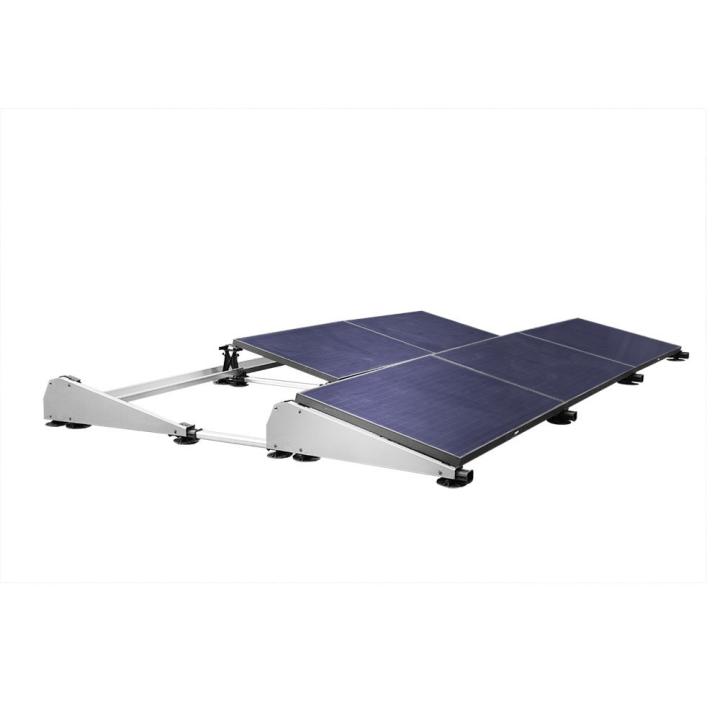

Zorgt voor de aerodynamica van het systeem door de zijkanten af te sluiten. Beschermt tegen de wind en vermindert de benodigde ballast.

Déflecteur de vent arrière

Achterste winddeflector

Achterste beschermplaat om de luchtstroom boven de panelen af te buigen voor maximale stabiliteit met behoud van goede ventilatie.

Achterste deflector

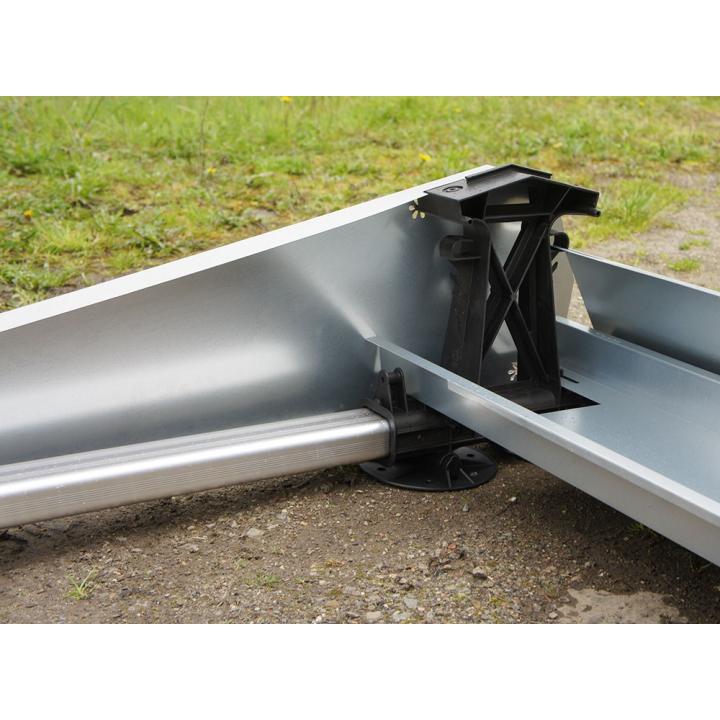

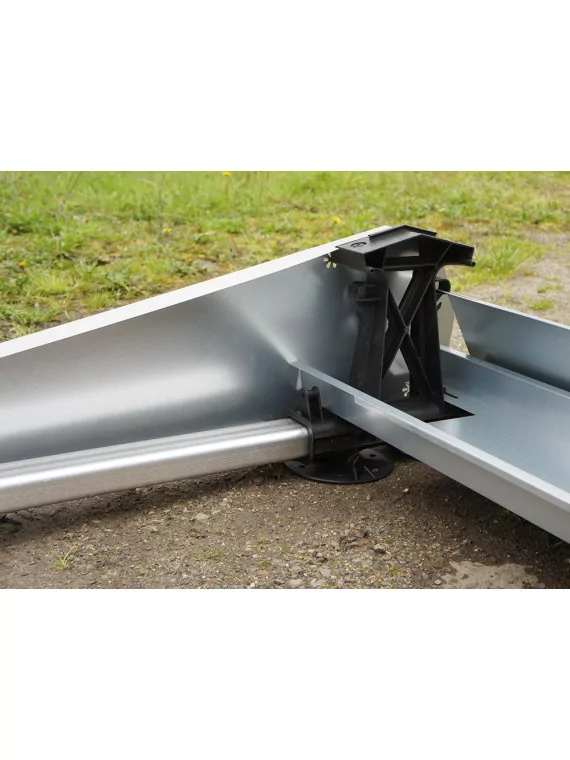

Rack de lestage

Ballastrek

Hiermee kunt u het ballastgewicht (bakstenen, betonblokken of andere) veilig onder de constructie plaatsen om deze tegen de wind te stabiliseren.

Ballastrek





FAQ - FlatFix Fusion-systeem voor platte daken

1. Welke paneelafmetingen zijn compatibel met FlatFix Fusion? +
Dit systeem is speciaal geoptimaliseerd voor fotovoltaïsche panelen met een breedte tussen 98 cm en 104 cm. Deze precisie zorgt voor een stevige bevestiging en een perfecte afstelling van de aerodynamische componenten.
2. Wat is de hellingshoek van de panelen met dit systeem? +
FlatFix Fusion biedt een vaste hellingshoek van 13°. Deze hoek is zorgvuldig berekend om het beste compromis te bieden tussen het opvangen van zonne-energie, de natuurlijke afvoer van regenwater en een lage windweerstand.
3. Hoe beschermt het systeem de waterdichtheid van mijn dak? +
Dankzij het thermische ontkoppelingssysteem kunnen de onderdelen van de constructie onafhankelijk van de ondergrond uitzetten en krimpen. Dit voorkomt wrijving of aantasting van de waterdichtheid van uw platte dak op lange termijn.
4. Waarom is FlatFix Fusion bijzonder aerodynamisch? +
Door het gebruik van achter- en zijdeflectoren kan de wind rond de constructie stromen in plaats van eronder. Dit ontwerp vermindert het opwaartse effect en minimaliseert de behoefte aan ballast aanzienlijk.
5. Is het mogelijk om dit systeem zelf te installeren? +
Ja, dit systeem is ontworpen voor een snelle en intuïtieve installatie. De lichtgewicht materialen en klikbare onderdelen zorgen voor een efficiënte installatie, waardoor het rendement van de installatie wordt verbeterd en tegelijkertijd een perfect veilige constructie wordt gegarandeerd.
6. Welke materialen worden gebruikt om de duurzaamheid te garanderen? +
FlatFix Fusion combineert hoogwaardig aluminium en gegalvaniseerd staal voor de structurele elementen, aangevuld met UV-bestendige kunststof componenten. Deze combinatie zorgt voor een optimale weerbestendigheid.
7. Is het FlatFix Fusion-systeem compatibel met alle soorten platte daken? +
Dit veelzijdige systeem is geschikt voor de meeste soorten platte dakbedekking. Dankzij het lichte gewicht en het ontbreken van mechanische bevestigingen in het dak blijft de integriteit van uw constructie behouden en kan het systeem worden aangepast aan de specifieke eisen van elk gebouw.
8. Hoe gaat het systeem om met de bekabeling van de panelen? +
FlatFix Fusion beschikt over een intelligent kabelbeheersysteem. De structuur maakt het mogelijk om de fotovoltaïsche kabels op een ordelijke manier te bevestigen en te beschermen, zodat ze niet op het dak blijven liggen en maximale elektrische veiligheid wordt gegarandeerd.
FlatFix-pan-98-a-104

Gegevensblad

Montage
Plat dak - vloerstructuur
Video Youtube 1 - ID
DHAIzTMXEl8
Video Youtube 2 - ID
UEzalJ9y_bM

Specifieke referenties

upc
71297112966
ean13
0712971129665
