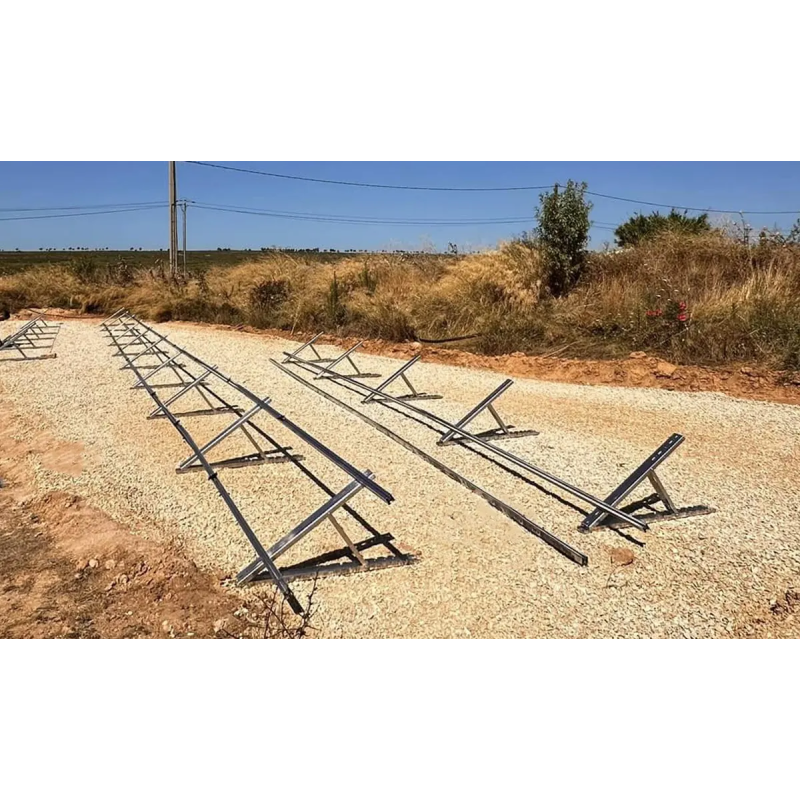

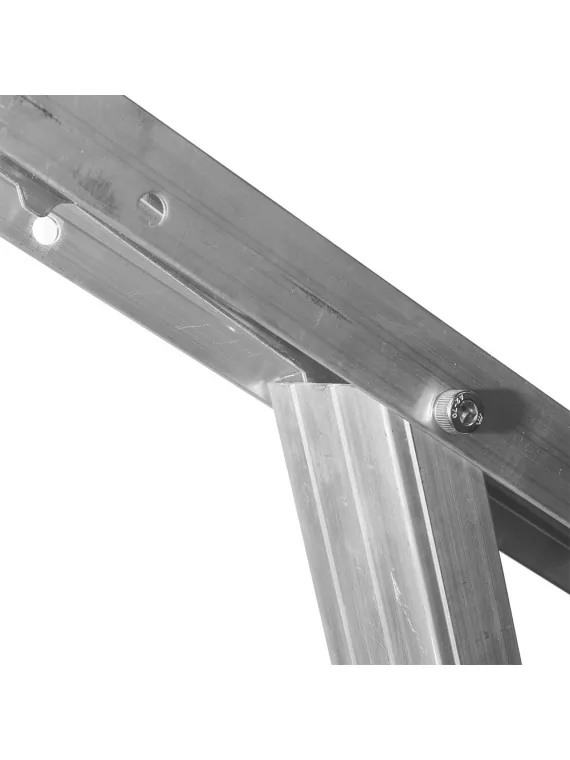

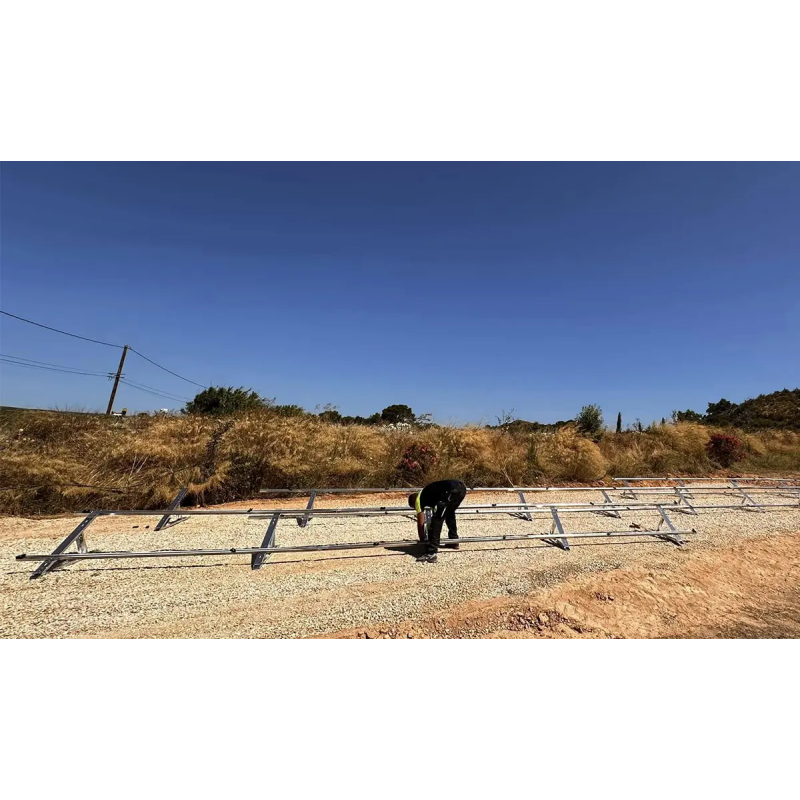

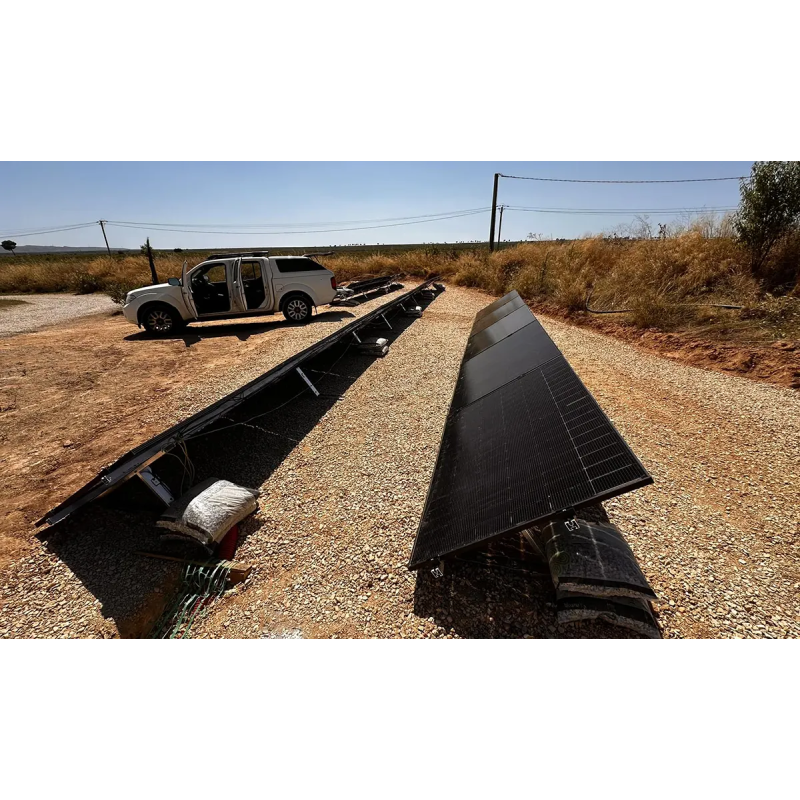

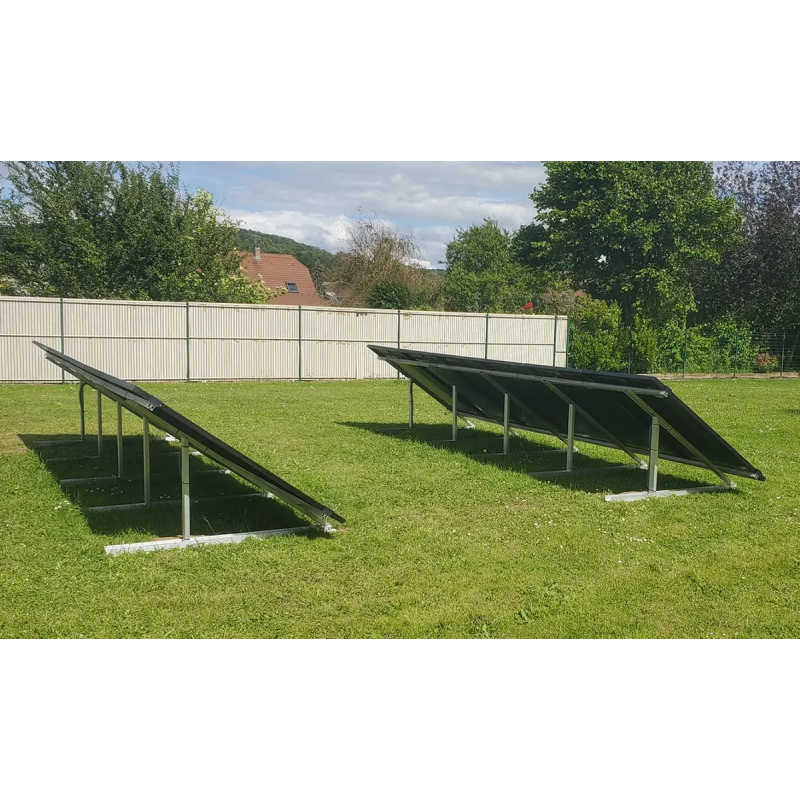

Bevestigingsset voor montage op vloerconstructie

Bevestigingsset voor zonnepanelen op de grond 160-178 cm

Bevestigingsset voor montage op grondconstructie voor zonnepanelen van 160 cm tot 178 cm

Name: Bevestigingsset voor montage op grondconstructie voor zonnepanelen van 160 cm tot 178 cm
Brand: Wattuneed
SKU: 08081
Price: 147.83 EUR
Availability: InStock

€ 147,83

Belasting inbegrepen

Referentie: 08081

EAN13: 0712971131026

Ontdek onze bevestigingskit voor vloerconstructies voor zonnepanelen, een oplossing ontworpen om een veilige, stabiele en duurzame installatie te garanderen. Speciaal ontwikkeld voor panelen van 160 cm tot 178 cm, is deze veelzijdige kit perfect voor platte daken, de grond, woonboten of elke andere vlakke ondergrond. Dankzij het intelligente ontwerp past de kit zich automatisch aan het aantal panelen en de door u gekozen oriëntatie (portrait of landscape) aan.

Deze kit bevat al het nodige materiaal voor een betrouwbare en robuuste montage (exclusief ballast). Het gebruik van een structuur in geanodiseerd aluminium biedt maximale bescherming tegen corrosie en zorgt voor een uitzonderlijke levensduur in alle weersomstandigheden.

Belangrijkste kenmerken:

Geoptimaliseerd voor panelen van 160 cm tot 178 cm lengte
Compatibel met meerdere ondergronden: grondstructuren, platte daken, woonboten en terrassen
Flexibele installatie in portrait of landscape
Hoogwaardige structuur in geanodiseerd aluminium
Robuust en duurzaam bevestigingssysteem voor elk type standaardpaneel
Complete "klaar-voor-gebruik" kit voor maximale tijdsbesparing

Aanpasbare opties: configureer uw installatie door het aantal panelen en de indeling te kiezen die bij uw ruimte past.

Let op: Voor een configuratie met meerdere rijen (bijv. 2 rijen van 6 panelen) is het noodzakelijk om twee afzonderlijke bevestigingskits te bestellen.

Clames: 30 mm

Number of panels per row: 1 panel portrait

Inhoud van de bevestigingsset voor zonnepanelen – Grondconstructie

De onderdelen van de set variëren afhankelijk van het aantal panelen.De railverbindingen zijn inbegrepen vanaf 2 panelen in liggend formaat en 3 panelen in staand formaat (zie tabel onderaan de pagina).

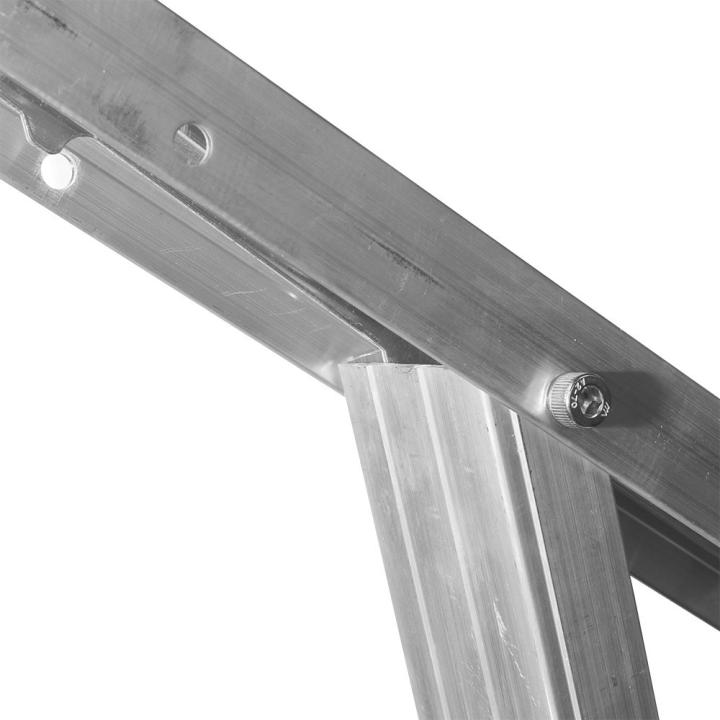

Inbegrepen Rail alu 40x40

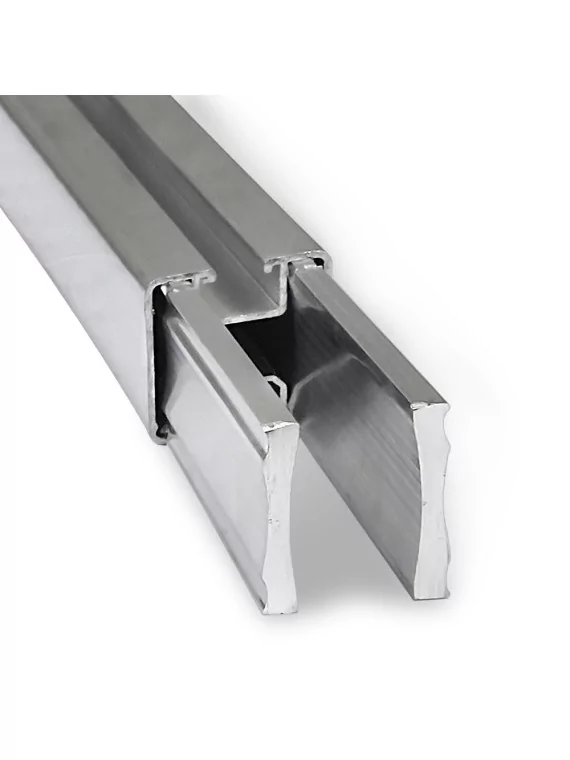

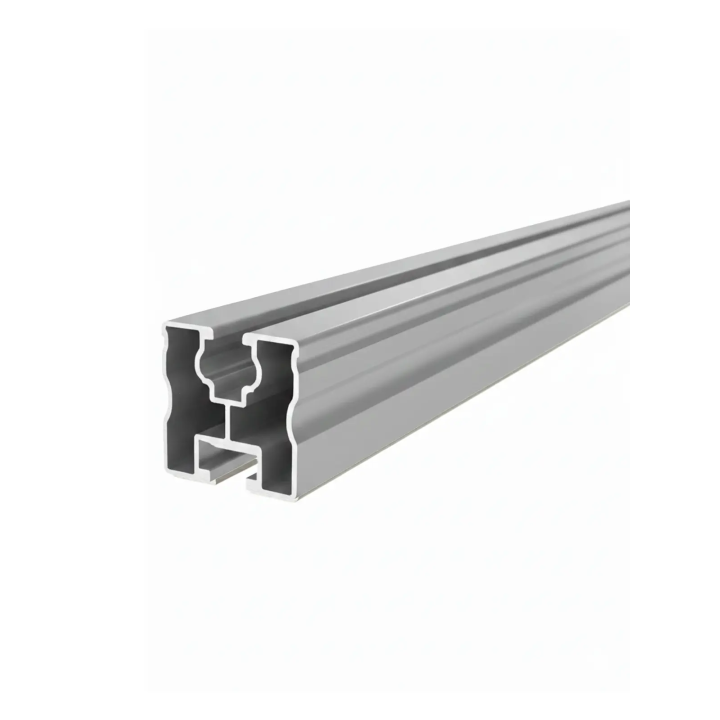

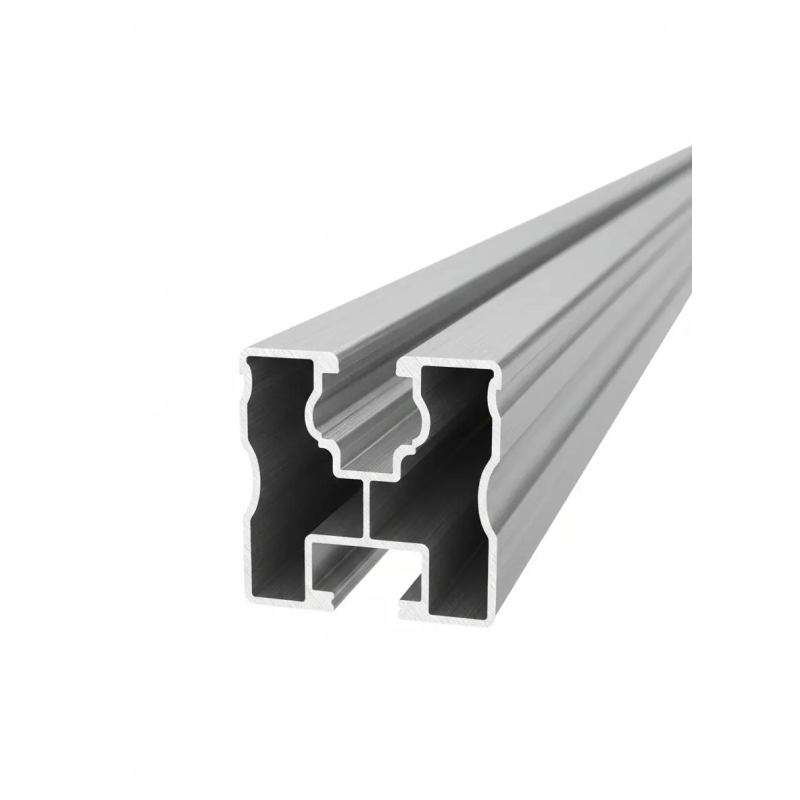

Aluminium rail 40×40

Hoofdsteun die de structuur van de fotovoltaïsche installatie vormt.

Productdetails

Inbegrepen vanaf 2 PV Jonctions de rails

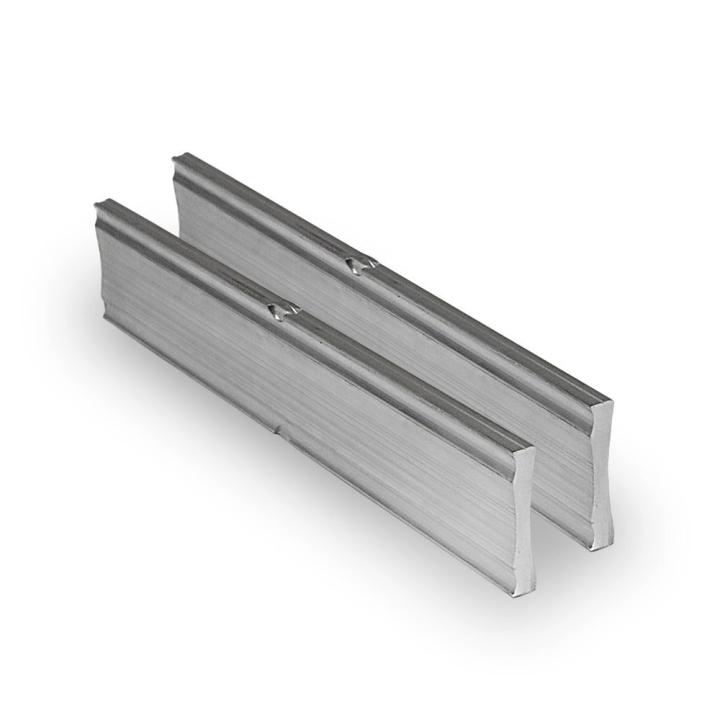

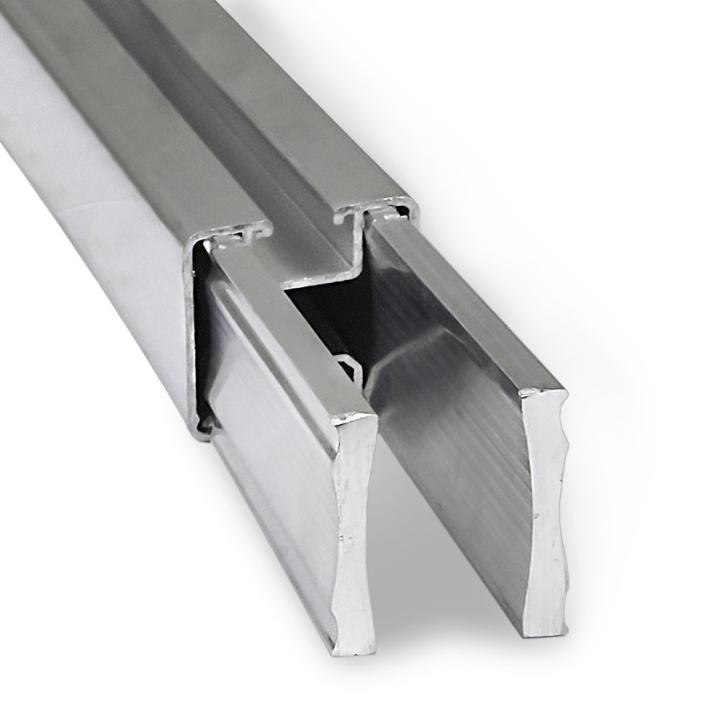

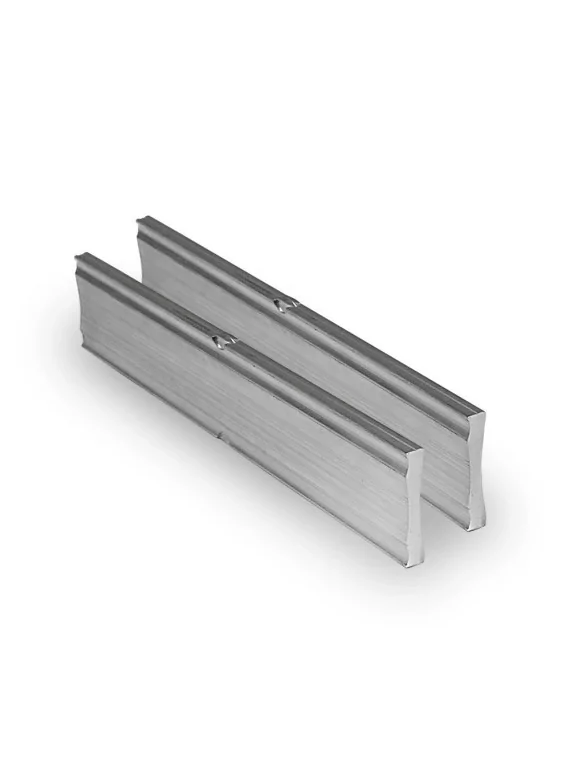

Railverbindingen

Spooraansluitingen voor langere rijen. Inbegrepen bij twee panelen in liggend formaat en bij drie panelen in staand formaat.

Productdetails

Inbegrepen bij staand formaat Grand support en alu

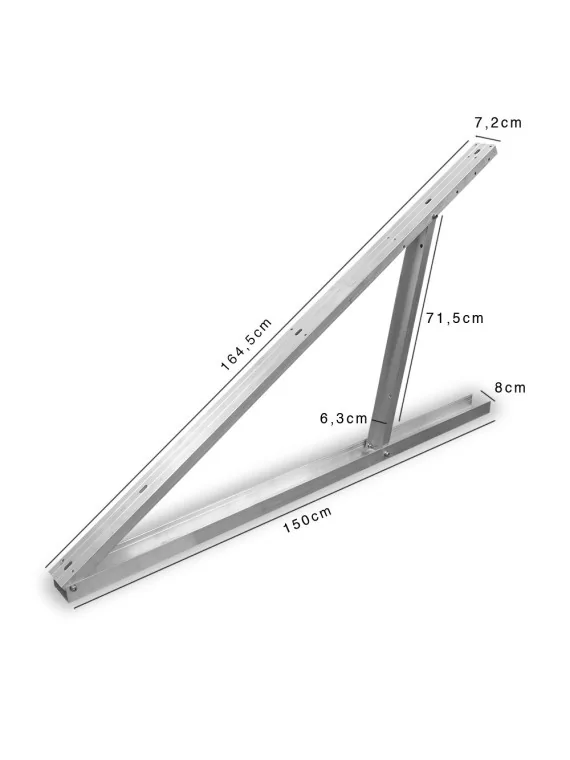

Grote aluminium steun (voor paneel in staand formaat)

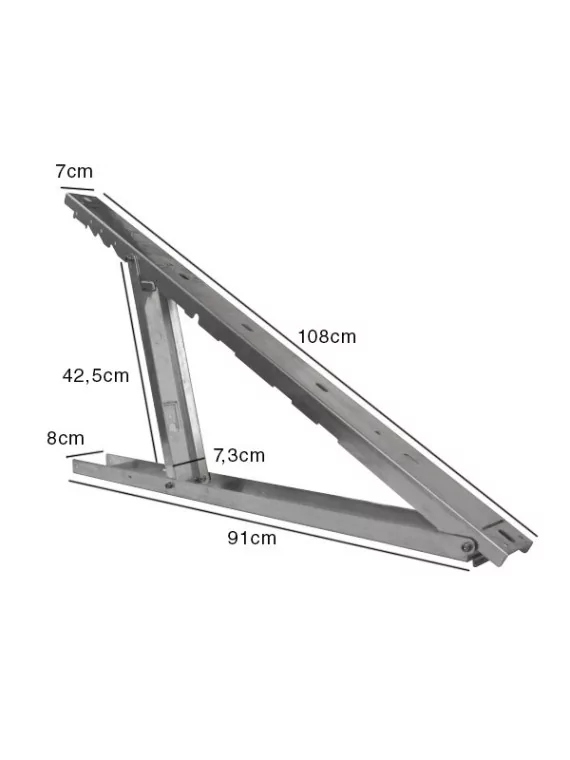

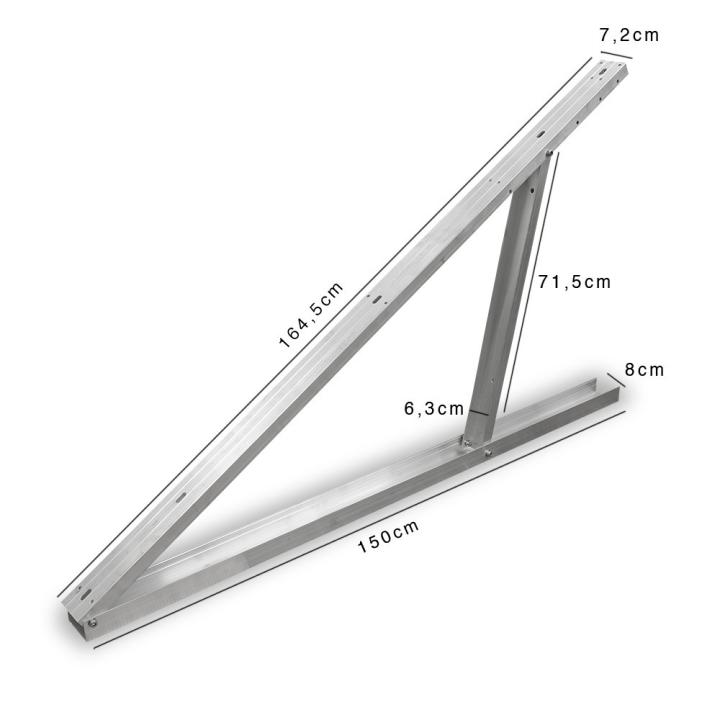

Driehoekige steun meegeleverd met de kit voor zonnepanelen in staande positie, waarmee de aluminium rail kan worden bevestigd.

Productdetails

Inbegrepen bij liggend formaat Petit support en alu

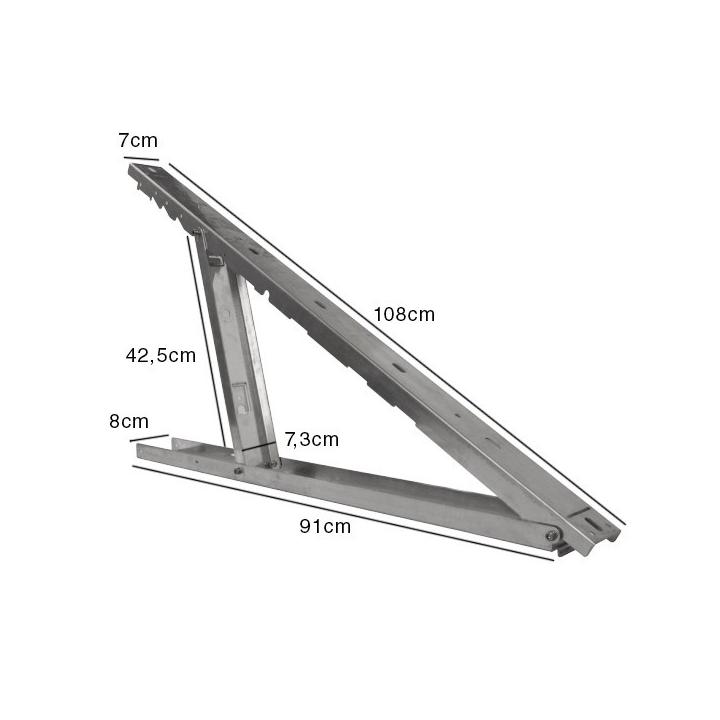

Kleine aluminiumsteun (voor paneel in liggend formaat)

Maakt snelle handmatige bevestiging tijdens de installatie mogelijk.

Productdetails

Inbegrepen Écrou hexagonal à embase crantée DIN 6923 M10

Zeskantmoeren met gekartelde schroefdraad M10

Zorgen voor een snelle handmatige vastdraaiing tijdens de installatie.

Productdetails

Inbegrepen Clips de mise à la terre Rayvolt

Aardingsclips Rayvolt

Zorgen voor elektrische continuïteit en aarding.

Productdetails

Inbegrepen Clames de fin rapides

Snelle middenklemmen

Snelle bevestiging tussen elk paneel.

Productdetails

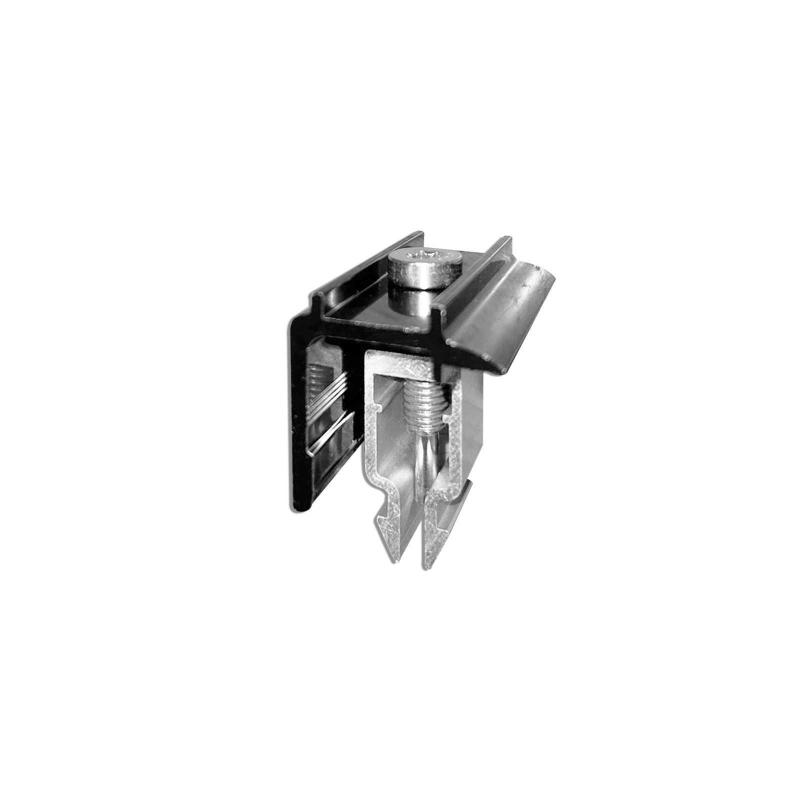

Inbegrepen Clame de fin

Snelle eindklemmen

Veilige bevestiging van de panelen aan het uiteinde van de constructie.

Productdetails

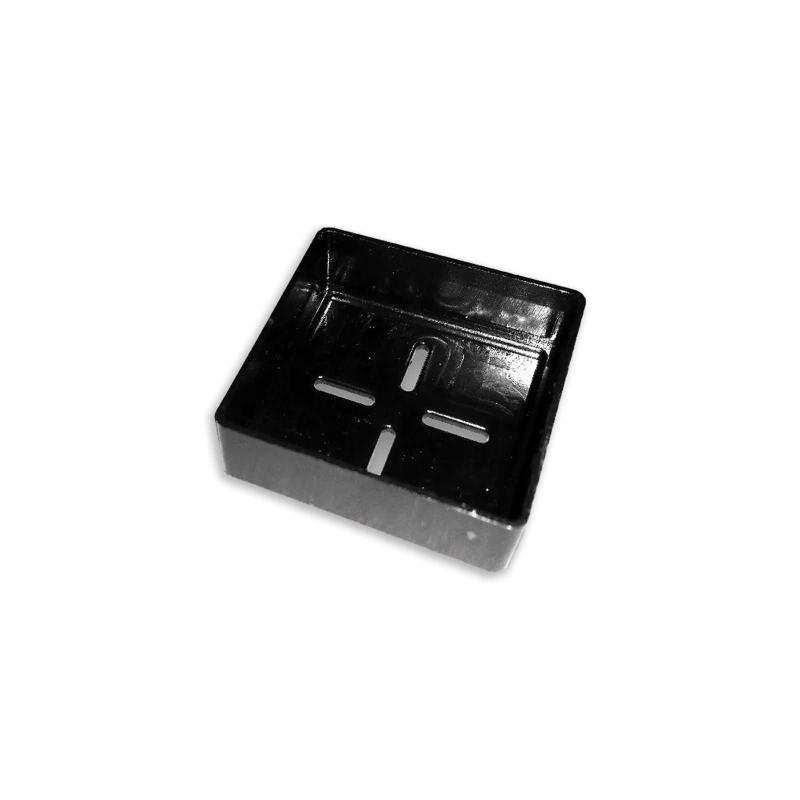

Inbegrepen Bouchons de rail 40x40 noir

Railpluggen 40x40 mm zwart

Voor een esthetische afwerking en duurzame bescherming van de montagerails.

Productdetails

Inbegrepen Boulon tête marteau M10

M10-hamerkopbouten

Ideaal voor een betrouwbare en eenvoudige bevestiging.

Productdetails

Hoe kies ik een geschikt montagesysteem voor mijn panelen?

Multifunctionele montageset
Deze set is ontworpen voor maximale veelzijdigheid en kan worden geïnstalleerd op grondconstructies, platte daken, terrassen en zelfs op woonboten. Dankzij de verschillende montagemogelijkheden past hij zich eenvoudig aan de configuratie en oriëntatie van uw panelen aan.

De bevestigingen zijn compatibel met zonnepanelen met standaardafmetingen van ongeveer 1,75 m × 1,14 m.

1. Selecteer het aantal panelen in staande of liggende positie

Kies per rij het aantal panelen in staande of liggende positie.

Voorbeeld: voor de afbeelding hiernaast zijn 3x het product Bevestigingsset nodig:

1e set voor rij 1: 3 panelen in staande positie
2e set voor rij 2: 2 panelen in liggend formaat
3e set voor rij 3: 2 panelen in liggend formaat

2. Selecteer de juiste klem voor uw paneel

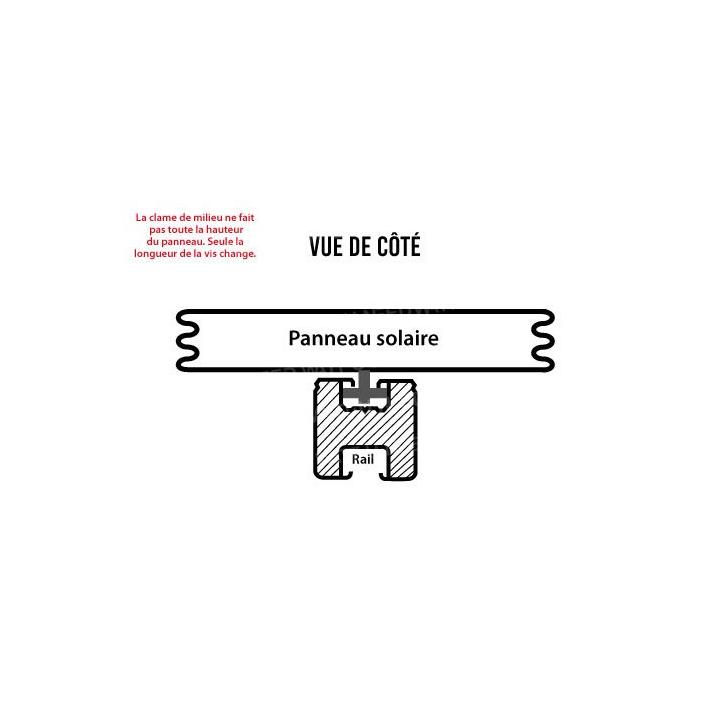

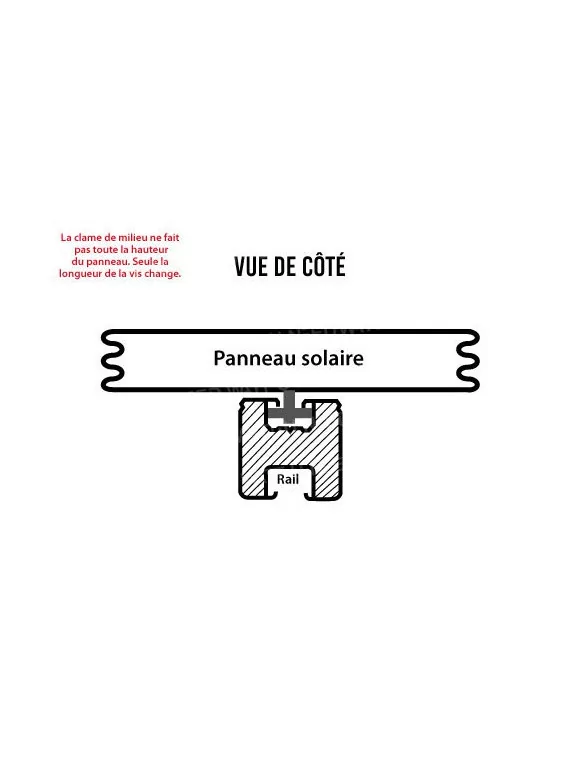

De klem wordt gebruikt om het paneel op de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel voor een stevige bevestiging.

Beschikbare hoogtes: 28 - 30 - 35 - 40 - 45 - 50 mm

Details van het meegeleverde materiaal, afhankelijk van het aantal panelen

Borden in staand formaat

Aantal panelen	Rail (m)	Details van de rails*	Verbindingsstuk	Grote aluminium steun	Middenklem	Eindklem	Hamerkopbout M10	Zeskantmoeren M10	Rayvolt	Railplug
1 paneel	2,4	(2 x 1,20 m)	0	2	0	4	4	4	1	4
2 panelen	4,8	(2 x 2,40 m)	0	2	2	4	6	6	2	4
3 panelen	7,2	(4 x 1,80 m)	2	3	4	4	8	8	3	4
4 panelen	9,6	(4 x 2,40 m)	2	4	6	4	10	10	4	4
5 panelen	12,0	(4 x 2,40 m en 2 x 1,20 m)	4	5	8	4	12	12	5	4
6 panelen	14,4	(6 x 2,40 m)	4	5	10	4	14	14	6	4
7 panelen	16,8	(6 x 2,40 m en 2 x 1,20 m)	6	6	12	4	16	16	7	4
8 panelen	19,2	(8 x 2,40 m)	6	6	14	4	18	18	8	4
9 panelen	21,6	(8 x 2,40 m en 2 x 1,20 m)	8	7	16	4	20	20	9	4
10 panelen	24,0	(10 x 2,40 m)	8	8	18	4	22	22	10	4
11 panelen	26,4	(10 x 2,40 m en 2 x 1,20 m)	10	8	20	4	24	24	11	4
12 panelen	28,8	(12 x 2,40 m)	10	9	22	4	26	26	12	4
13 panelen	31,2	(12 x 2,40 m en 2 x 1,20 m)	12	10	24	4	28	28	13	4
14 panelen	33,6	(14 x 2,40 m)	12	11	26	4	30	30	14	4
15 panelen	36,0	(14 x 2,40 m en 2 x 1,20 m)	14	11	28	4	32	32	15	4
16 panelen	38,4	(16 x 2,40 m)	14	12	30	4	34	34	16	4
17 panelen	40,8	(16 x 2,40 m en 2 x 1,20 m)	16	13	32	4	36	36	17	4
18 panelen	43,2	(18 x 2,40 m)	16	13	34	4	38	38	18	4
19 panelen	45,6	(18 x 2,40 m en 2 x 1,20 m)	18	14	36	4	40	40	19	4
20 panelen	48,0	(20 x 2,40 m)	18	15	38	4	42	42	20	4

* De details van de rails zijn indicatief en afhankelijk van de grootte van de panelen.

Panelen in liggend formaat

Aantal panelen	Spoor (m)	Details van de rails*	Verbindingsstuk	Kleine aluminium steun	Middenklem	Eindklem	Hamerkopbout M10	Zeskantmoeren M10	Rayvolt	Railplug
1 paneel	3,6	(2 x 1,80 m)	0	2	0	4	4	4	1	4
2 panelen	7,2	(4 x 1,80 m)	2	3	2	4	6	6	2	4
3 panelen	10,8	(6 x 1,80 m)	4	4	4	4	8	8	3	4
4 panelen	14,4	(8 x 1,80 m)	6	5	6	4	10	10	4	4
5 panelen	18	(10 x 1,80 m)	8	6	8	4	12	12	5	4
6 panelen	21,6	(12 x 1,80 m)	10	7	10	4	14	14	6	4
7 panelen	25,2	(14 x 1,80 m)	12	8	12	4	16	16	7	4
8 panelen	28,8	(16 x 1,80 m)	14	9	14	4	18	18	8	4
9 panelen	32,4	(18 x 1,80 m)	16	10	16	4	20	20	9	4
10 panelen	36	(20 x 1,80 m)	18	11	18	4	22	22	10	4
11 panelen	39,6	(22 x 1,80 m)	20	12	20	4	24	24	11	4
12 panelen	43,2	(24 x 1,80 m)	22	13	22	4	26	26	12	4
13 panelen	46,8	(26 x 1,80 m)	24	14	24	4	28	28	13	4
14 panelen	50,4	(28 x 1,80 m)	26	15	26	4	30	30	14	4
15 panelen	54	(30 x 1,80 m)	28	16	28	4	32	32	15	4
16 panelen	57,6	(32 x 1,80 m)	30	17	30	4	34	34	16	4
17 panelen	61,2	(34 x 1,80 m)	32	18	32	4	36	36	17	4
18 panelen	64,8	(36 x 1,80 m)	34	19	34	4	38	38	18	4
19 panelen	68,4	(38 x 1,80 m)	36	20	36	4	40	40	19	4
20 panelen	72	(40 x 1,80 m)	38	21	38	4	42	42	20	4

* De details van de rails zijn indicatief en afhankelijk van de grootte van de panelen.

FAQ - Bevestigingsset voor vloerconstructie

1. Kan ik deze set zelf installeren?

Ja, deze set is zo ontworpen dat hij gemakkelijk kan worden geïnstalleerd door iedereen met enige kennis van doe-het-zelven.

2. Is de set weerbestendig?

Ja, alle onderdelen zijn gemaakt van roestvrij staal met een anticorrosiecoating, waardoor ze optimaal bestand zijn tegen regen, wind en UV-straling.

3. Is deze kit compatibel met zonnepanelen?

Ja, de kit is compatibel met de meeste standaard zonnepanelen en biedt een stabiele en veilige bevestiging voor installaties op de grond of op platte daken.

4. Kan ik deze set op een plat dak installeren?

Ja, deze kit kan op een plat dak worden geïnstalleerd, mits de aanbevelingen voor ballast worden opgevolgd om de stabiliteit en veiligheid van de constructie te garanderen.

5. Moet er ballast worden aangebracht voor de constructie?

Ja, ballast is nodig afhankelijk van het oppervlak, het type grond of plat dak, en de lokale windkracht. In de meegeleverde handleiding staat het aanbevolen gewicht en hoe je de ballast moet bevestigen.

6. Kan met de kit de hellingshoek van de zonnepanelen worden aangepast?

Ja, de hellingshoek kan worden aangepast om de blootstelling aan de zon en de energieproductie te optimaliseren, zowel op de grond als op een plat dak.

7. Is deze kit geschikt voor alle soorten ondergrond?

Hij is geschikt voor stabiele en vlakke ondergronden (beton, verdicht grind, gestabiliseerde grond). Voor losse of onstabiele ondergronden kan extra versteviging of ballast nodig zijn.

8. Welk gereedschap is nodig voor de installatie?

Het benodigde gereedschap is standaard: boormachine, sleutel, schroevendraaier en eventueel een tang. Er is geen speciaal gereedschap nodig.

Referentie 08081

Gegevensblad

Montage: Plat dak - vloerstructuur

Specifieke referenties

upc: 712971131026
ean13: 0712971131026

Voorwaarde Nieuw

Downloaden

Support réglable paysage FT-FR

Downloaden (1.54MB)

Montage install triangle-FR

Downloaden (692.09KB)

Installatiegids Fotovoltaïsche montagekit op de grond

Stap-voor-stap instructies voor installatie op de grond

Voordat u begint

Deze handleiding leidt je door de volledige installatie van je fotovoltaïsche montageset. Volg elke stap methodisch om een veilige en duurzame installatie te garanderen.

1 DE DRIEHOEKEN MONTEREN

Keuze van driehoekige steun

PORTRAIT Panelen: Grote aluminium steunen

PAYSAGE panelen : kleine aluminium steunen

?️ Installatie

1. Markeren: Markeer de locatie volgens uw configuratie en de beoogde tussenruimte.

2. Plaatsing: Plaats de driehoeken op de locaties, met de opening naar het zuiden.

3. Kantelen: pas de hoek aan volgens je breedtegraad (30-35° in Frankrijk)

4. Bevestiging: Veranker stevig aan de grond en controleer de stabiliteit.

Controles

Perfecte uitlijning

Gelijkmatige hoek

Stabiliteit

Juiste afstand

2 MONTAGE VAN DE M10 MOEREN

Hardware

M10 schuifmoeren, M10 bouten, sluitringen, veren

?️ Installatie

1. Inbrengen: Schuif de M10 moeren in de groeven, met de montagegaten naar u toe.

2. Uitlijning: Lijn de moeren en bouten uit, controleer de horizontaliteit en tussenruimte.

3. Bevestiging: Sluitring toevoegen, moer erop draaien, losjes vastdraaien.

4. Controleer op stijfheid, speling en vlakheid.

⭐ Voordelen van het schuifsysteem

Flexibiliteit: Precieze positieverstelling
Gemak: Geen boren, zelfcentrerend systeem
Sterkte: Robuuste verbinding, uitstekende weerstand

✅ Bedieningselementen

Moeren correct geplaatst

Bouten gelijkmatig aangedraaid

Stijve structuur

Parallelle rails

3 BEVESTIGEN VAN DE LATTEN EN HET PANEEL

Uitrusting

Eindplaten (4), middenplaten (afhankelijk van configuratie), M8 bouten

Bladconfiguratie

1 paneel: 4 eindlamellen in de 4 hoeken

Meerdere panelen: 4 eindlatten + middenlatten tussen de panelen

?️Installation

1. Plaatsing: Plaats het paneel op de rails en centreer het perfect.

2. Klemmen: Plaats de eind- en middenklemmen en controleer of ze het frame omsluiten.

3. Bevestiging: Plaats M8-bouten, draai ze in de schuifmoeren en draai ze geleidelijk vast.

4. Afstelling: Controleer op vlakheid, speling en stevigheid.

Beschikbare hoogtes

28mm, 35mm, 40mm, 45mm, 47mm, 50mm (afhankelijk van framedikte)

Voordelen

Veiligheid: stevige grip, weerbestendig
Flexibiliteit: modulair systeem, demonteerbaar
Precisie: exacte positionering, perfecte uitlijning

✅ Bedieningselementen

Goed geplaatste lamellen

Bouten vast

Horizontaal paneel

Stabiele installatie

Installatie voltooid!

Je fotovoltaïsche systeem is nu klaar. Controleer voor de ingebruikname nog een laatste keer alle dichtingen en de uitlijning van de panelen.

⚠️ Laat je installatie om veiligheidsredenen controleren door een gekwalificeerde vakman.

2025 WattUNeed - Fotovoltaïsche installatiegids

1 meer beeld

Gerelateerde artikelen

Grondmontagekit: Een complete gids voor uw zonne-installatie

Geplaatst in: Montagesystemen, Vloerinstallatie

02-06-2025

Ontdek hoe u het ideale montagesysteem voor uw zonnepanelen op de grond kiest en installeert met onze uitgebreide...

Meer lezen

Cookie naam	Leverancier	Doel.	Verloop
cookiesplus	https://www.wattuneed.com	Slaat uw cookie-voorkeuren op.	1 jaar
PrestaShop-#	https://www.wattuneed.com	Deze cookie helpt gebruikerssessies open te houden terwijl ze een website bezoeken, en helpt hen bij het plaatsen van bestellingen en veel meer bewerkingen zoals: datum toevoegen van cookies, geselecteerde taal, gebruikte valuta, laatst bezochte productcategorie, laatst geziene producten, klantidentificatie, naam, voornaam, gecodeerd wachtwoord, e-mailadres dat aan het account is gekoppeld, identificatie van het winkelwagentje.	12 uren

Bevestigingsset voor montage op grondconstructie voor zonnepanelen van 160 cm tot 178 cm

Bevestig offerteaanmaak

Aluminium rail 40×40

Railverbindingen

Grote aluminium steun (voor paneel in staand formaat)

Kleine aluminiumsteun (voor paneel in liggend formaat)

Zeskantmoeren met gekartelde schroefdraad M10

Aardingsclips Rayvolt

Snelle middenklemmen

Snelle eindklemmen

Railpluggen 40x40 mm zwart

M10-hamerkopbouten

Hoe kies ik een geschikt montagesysteem voor mijn panelen?

1. Selecteer het aantal panelen in staande of liggende positie

2. Selecteer de juiste klem voor uw paneel

Details van het meegeleverde materiaal, afhankelijk van het aantal panelen

FAQ - Bevestigingsset voor vloerconstructie

Gegevensblad

Specifieke referenties

Downloaden

Installatiegids Fotovoltaïsche montagekit op de grond

Voordat u begint

1 DE DRIEHOEKEN MONTEREN

Keuze van driehoekige steun

?️ Installatie

Controles

2 MONTAGE VAN DE M10 MOEREN

Hardware

?️ Installatie

⭐ Voordelen van het schuifsysteem

✅ Bedieningselementen

3 BEVESTIGEN VAN DE LATTEN EN HET PANEEL

Uitrusting

Bladconfiguratie

?️Installation

Beschikbare hoogtes

Voordelen

✅ Bedieningselementen

Installatie voltooid!

Dit vind je misschien ook leuk

Gerelateerde artikelen
