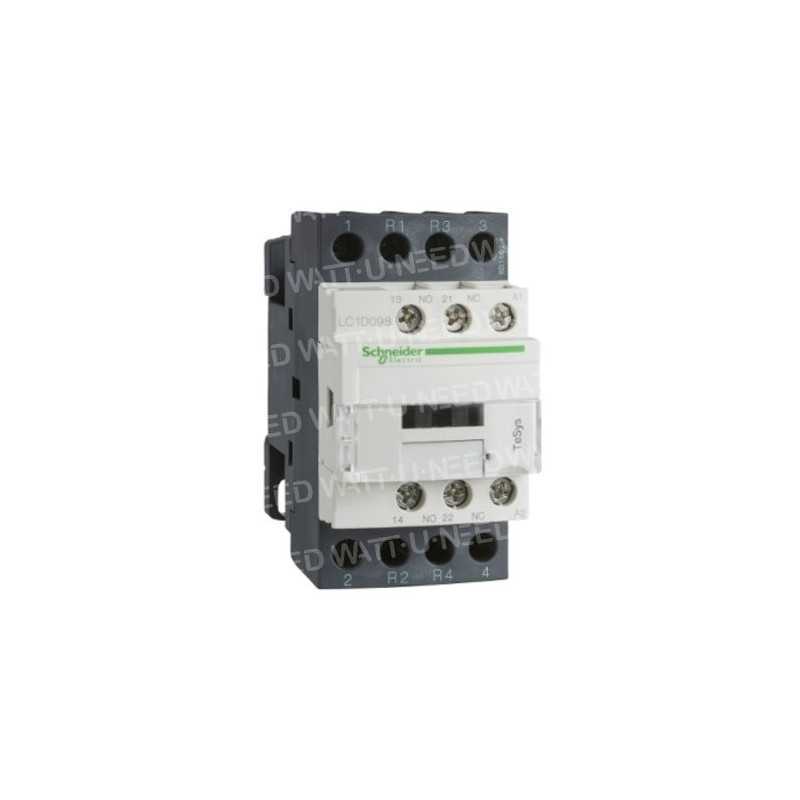

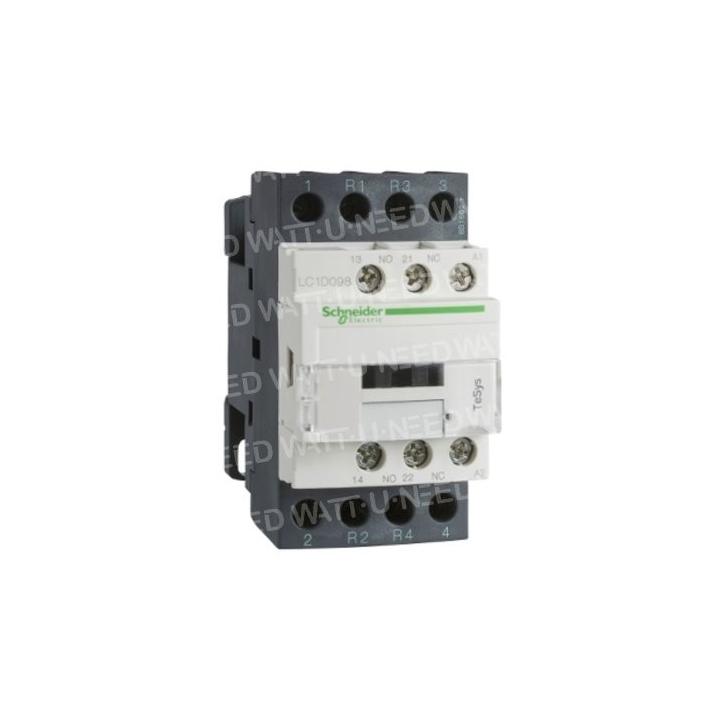

Schakelaar Schneider Tesys - 4P - 25A - AC1 - 440V - LC1D128P7
CFA 54.380,28
Belasting inbegrepen
LC1D128P7
0768563817359
REGEL UW OHMSE BELASTINGEN TOT 25A
De Schneider TeSys LC1-D128P7 4P (2F+2O) 25A AC-1 contactor is de ideale partner voor het regelen van verwarming, pompen en krachtige verlichting. Met zijn 230V AC spoel en 10 miljoen gegarandeerde schakelingen is dit de betrouwbaarheid van Schneider Electric ten dienste van uw residentiële en commerciële installaties.
- 4 flexibele polen (2NO + 2NC): 2 gelijktijdige onafhankelijke circuits
- AC-1 specialist: resistieve belastingen tot 25A @ 440V
- 230V AC spoel: eenvoudige integratie, directe regeling
- Legendarische betrouwbaarheid: 10M mechanische bedieningen, 600K elektrische bedieningen
Schakelaar Schneider TeSys LC1-D 4P (2F+2O) 25A AC-1 440V - Ref. LC1D128P7
De Schneider Electric TeSys LC1-D128P7 magneetschakelaar is een professioneel modulair apparaat dat is ontworpen om resistieve belastingen tot 25 A AC-1 te regelen en te beveiligen. Met zijn 4-polige configuratie (2 NO-hoofdcontacten + 2 NC-hoofdcontacten) en zijn 230V AC 50/60Hz spoel past deze contactor perfect in residentiële en tertiaire elektrische panelen voor afstandsbediening van stroomcircuits.
Typische toepassingen
- Elektrische verwarming in woningen: radiatoren, convectoren, vloerverwarming (puur resistieve belastingen)
- Pompen en circulatiepompen: zwembadpompen, watercirculatiesystemen, boosterpompen
- Elektrische verlichting: schijnwerpers, halogeenlampen, buitenverlichting
- Lichte industriële weerstandsbelastingen: verwarmingsweerstanden, elektrische ovens, drogers, enz.
- Gecentraliseerde regeling: beheer van meerdere circuits vanaf één bedieningspaneel (domotica, GBS)
Technische specificaties
| Paramètre | Valeur |
|---|---|
| Gamme | TeSys |
| Nom du produit | TeSys D / LC1-D |
| Référence fabricant | LC1D128P7 |
| Type de produit | Contacteur de puissance |
| Application | Charge résistive (AC-1) |
| Catégorie d'emploi | AC-1 (charges non inductives) |
| Description des pôles | 4P (2F+2O / 2NO+2NC) |
| Composition des contacts principaux | 2 contacts NO (Fermés) + 2 contacts NC (Ouverts) |
| Courant assigné d'emploi (Ie) | 25 A à 60°C en AC-1 ≤440V AC |
| Tension assignée d'emploi (Ue) | ≤690V AC 25-400Hz / ≤300V DC |
| Circuit de commande | CA 50/60 Hz |
| Tension circuit de commande (Uc) | 230V AC 50/60Hz |
| Contacts auxiliaires disponibles | 1F+1O (1NO+1NC) – bloc additionnel en option |
| Tension assignée de tenue aux chocs (Uimp) | 6 kV (IEC 60947) |
| Degré de protection IP | IP20 (face avant) selon IEC 60529 |
| Température de fonctionnement | -5°C à +60°C |
| Durée de vie mécanique | 10 millions de manœuvres |
| Durée de vie électrique | 600 000 manœuvres (AC-1, 440V, 25A) |
| Montage | Rail DIN 35mm ou fixation par vis |
| Dimensions (H x L x P) | 85 mm x 45 mm x 92 mm |
| Poids | 0,365 kg |
| Normes | IEC 60947-4-1, EN 60947-4-1 |
| Certifications | CE, CEBEC |
Waarom kiezen voor de TeSys LC1-D128P7 contactor?
1. Flexibele 4-polige configuratie (2F+2O)
De contactor heeft 2 hoofdcontacten NO (Normally Open) en 2 hoofdcontacten NC (Normally Closed), wat een grote flexibiliteit biedt voor :
- 2 onafhankelijke circuits tegelijkertijd te regelen (bijv. 2 verwarmingszones)
- Afwisselende regelsequenties maken (bijv. schakelen tussen twee bronnen)
- Mechanische of elektrische vergrendelingen maken om installaties te beveiligen.
2. Categorie AC-1: specialist in resistieve belastingen
De LC1D128P7 is geoptimaliseerd voor zuiver resistieve belastingen (vermogensfactor ≈ 1) en garandeert:
- Maximale duurzaamheid: contacten berekend op 600.000 AC-1 bewerkingen.
- Geen significante vonkvorming: minimale contactslijtage
- Bewezen betrouwbaarheid: TeSys-technologie beproefd gedurende tientallen jaren
3. 230V AC 50/60Hz spoel: eenvoudige integratie
De 230V AC 50/60Hz spoel maakt directe aansturing mogelijk vanaf :
- Programmeerbare tijdschakelaars
- Elektronische thermostaten
- Magneetschakelaars
- PLC's en domoticasystemen (via tussenrelais)
4. Montage op DIN-rail: snelle installatie
De magneetschakelaar wordt gemonteerd op een standaard DIN-rail van 35 mm, waardoor :
- Integratie in modulaire behuizingen
- Vervanging van bestaande apparatuur
- Preventief en correctief onderhoud
🔧 Installatie en gebruik
Aansluitschema (typisch)
- Hoofdcontacten: aansluiting van stroomcircuits (fase(n) + nulleider)
- Spoel A1/A2: 230V AC voeding van het besturingscircuit
- Hulpcontacten (optioneel): statussignalering of vergrendeling
⚠️ Waarschuwing: De magneetschakelaar heeft geen overbelastingsbeveiliging. Hij moet worden gebruikt in combinatie met :
- Een thermisch-magnetische stroomonderbreker geschikt voor de belastingsstroom (bijv. 25A curve C)
- Of een thermisch motorbeveiligingsrelais (indien gebruikt voor specifieke toepassingen).
Installatieadviezen
- Ventilatie: zorg voor 10-15 mm vrije ruimte boven/onder voor warmteafvoer
- Bedrading: gebruik stijve of flexibele geleiders met adereindhulzen (doorsnede 0,75 tot 4 mm²)
- Aanhaalmoment: 1,7 Nm (voedings- en besturingsklemmen)
- Controle: test de regeling zonder belasting voor ingebruikname onder belasting.
Integratie in fotovoltaïsche en energie-installaties
De TeSys LC1-D128P7 magneetschakelaar kan ook worden gebruikt in zonne-energie- en energieopslagsystemen:
- Elektrische verwarmingsregeling: aansturing van verwarmingsweerstanden met behulp van fotovoltaïsche overschotten (smart grid)
- Beheer warmwatertank: automatische activering tijdens uren van zonneproductie
- Bronschakeling: schakelen tussen netvoeding/generator in noodsystemen (met vergrendeling)
- Pompregeling: regeling van circulatiepompen voor zonneboilersystemen of zwembaden
Meer informatie over het optimaliseren van de energie-efficiëntie van uw installatie vindt u op onze technische blog over Wattuneed.
Samengevat: uw voordelen met de TeSys LC1-D128P7
- ✅ Schneider Electric betrouwbaarheid: 10 miljoen mechanische bewerkingen gegarandeerd
- ✅ Flexibele 4P-configuratie: 2F+2O voor verschillende toepassingen
- ✅ AC-1 specialist: resistieve belastingen tot 25A @ 440V
- ✅ 2 30V AC-spoel: eenvoudige integratie in huishoudelijke circuits
- ✅ DIN-railmontage: snelle, modulaire installatie
- ✅ Europese normen: conform IEC/EN 60947-4-1, CEBEC-certificering
Wattuneed, uw partner voor veilige, hoogwaardige elektrische en fotovoltaïsche installaties. 🌞⚡
