Disyuntor Schneider Tesys - 4P - 25A - AC1 - 440V - LC1D128P7

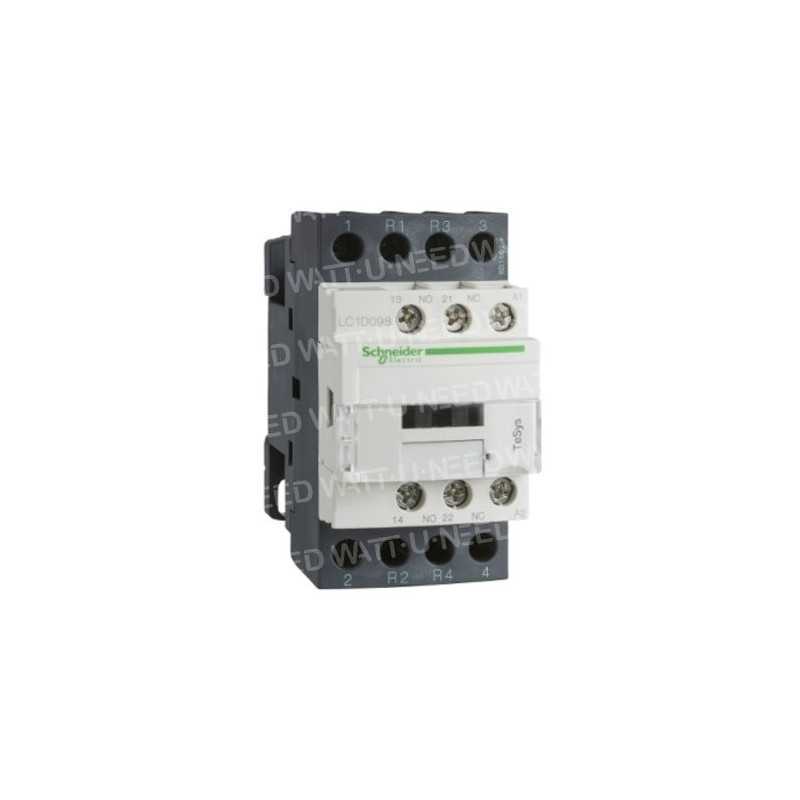

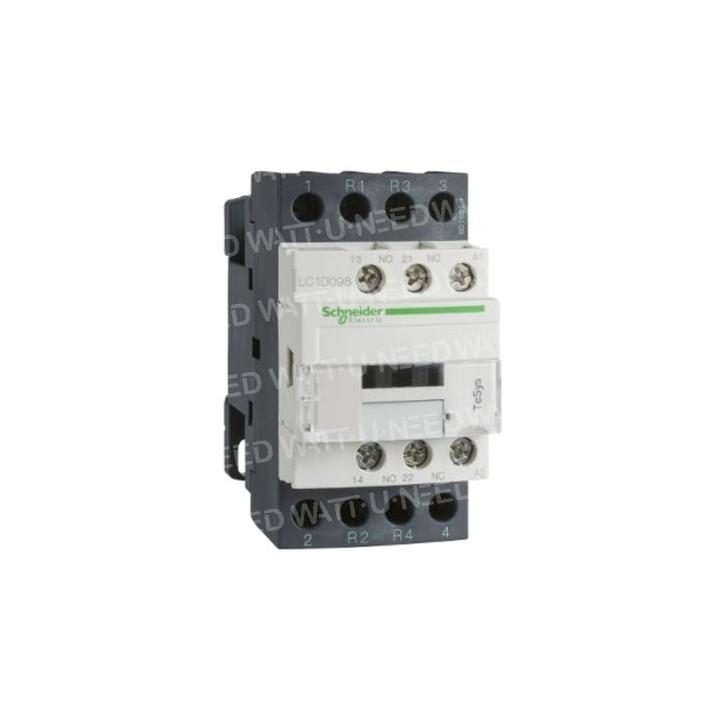

Contactor Schneider TeSys LC1-D 4P (2F+2O) 25A AC-1 440V - Ref. LC1D128P7

El contactor Schneider Electric TeSys LC1-D128P7 es un dispositivo modular profesional diseñado para controlar y proteger cargas resistivas de hasta 25 A AC-1. Con su configuración de 4 polos (2 contactos principales NA + 2 contactos principales NC) y su bobina de 230 V CA 50/60 Hz, este contactor encaja perfectamente en cuadros eléctricos residenciales y terciarios para el control remoto de circuitos de potencia.

Aplicaciones típicas

• Calefacción eléctrica residencial: radiadores, convectores, suelo radiante (cargas puramente resistivas)
• Bombas y circuladores: bombas de piscina, sistemas de circulación de agua, bombas de refuerzo
• Iluminación de potencia: proyectores, lámparas halógenas, iluminación exterior
• Cargas resistivas industriales ligeras: resistencias de calefacción, hornos eléctricos, secadoras, etc.
• Control centralizado: gestión de varios circuitos desde un cuadro de control (domótica, BMS)

Características técnicas

¿Por qué elegir el contactor TeSys LC1-D128P7?

1. Configuración flexible de 4 polos (2F+2O)

El contactor tiene 2 contactos principales NA (Normalmente Abierto) y 2 contactos principales NC (Normalmente Cerrado), ofreciendo una gran flexibilidad para :

• Controlar simultáneamente 2 circuitos independientes (por ejemplo, 2 zonas de calefacción)
• Crear secuencias de control alternas (por ejemplo, conmutación entre dos fuentes)
• Crear enclavamientos mecánicos o eléctricos para asegurar las instalaciones.

2. Categoría AC-1: especialista en cargas resistivas

Optimizado para cargas puramente resistivas (factor de potencia ≈ 1), el LC1D128P7 garantiza:

• Máxima durabilidad: contactos clasificados para 600.000 operaciones AC-1.
• Ningún arco eléctrico significativo: mínimo desgaste de los contactos.
• Fiabilidad demostrada: tecnología TeSys probada durante décadas.

3. Bobina 230V AC 50/60Hz: fácil integración

La bobina de 230V AC 50 /60Hz permite el control directo desde :

• Interruptores horarios programables
• Termostatos electrónicos
• Contactores de control
• Autómatas programables y sistemas domóticos (a través de relé intermedio)

4. Montaje en carril DIN: instalación rápida

El contactor se monta en un carril DIN estándar de 35 mm, lo que facilita :

• Integración en armarios modulares
• Sustitución de equipos existentes
• Mantenimiento preventivo y correctivo

🔧 Instalación y uso

Esquema de conexión (típico)

• Contactos principales: conexión de los circuitos de potencia (fase(s) + neutro)
• Bobina A1/A2: alimentación de 230 V CA del circuito de control
• Contactos auxiliares (opcionales): señalización de estado o enclavamiento

⚠️ Advertencia: El contactor no dispone de protección contra sobrecargas. Debe utilizarse junto con :

• Un disyuntor termomagnético adecuado para la corriente de carga (por ejemplo, 25A curva C)
• O un relé térmico de protección del motor (si se utiliza para aplicaciones específicas).

Consejos de instalación

• Ventilación: deje un espacio de 10-15 mm por encima/por debajo para la disipación del calor.
• Cableado: utilizar conductores rígidos o flexibles con casquillos (sección de 0,75 a 4 mm²)
• Par de apriete: 1,7 Nm (terminales de potencia y control)
• Comprobación: probar el control sin carga antes de la puesta en servicio con carga

Integración en instalaciones fotovoltaicas y energéticas

El contactor TeSys LC1-D128P7 también puede utilizarse en instalaciones solares y de almacenamiento de energía:

• Control de la calefacción eléctrica: control de las resistencias de calefacción utilizando los excedentes fotovoltaicos (red inteligente)
• Gestión del acumulador de agua caliente: activación automática durante las horas de producción solar
• Conmutación de fuentes: conmutación entre red/generador en sistemas de emergencia (con enclavamiento)
• Control de bombas: control de circuladores para sistemas solares térmicos o piscinas

Para saber más sobre cómo optimizar la eficiencia energética de su instalación, visite nuestro blog técnico Wattuneed.

En resumen: sus ventajas con el TeSys LC1-D128P7

• ✅ Fiabilidad Schneider Electric: 10 millones de operaciones mecánicas garantizadas.
• ✅ Configuración 4P flexible: 2F+2O para diversas aplicaciones.
• ✅ Especialista en AC-1: cargas resistivas de hasta 25A @ 440V.
• ✅ Bobina de 230V CA: integración sencilla en circuitos domésticos
• ✅ Montaje en carril DIN: instalación rápida y modular
• ✅ Normas europeas: conformidad con la norma IEC/EN 60947-4-1, certificación CEBEC.

Wattuneed, su socio para instalaciones eléctricas y fotovoltaicas seguras y de alto rendimiento. 🌞⚡
