Eastron SDM630-Modbus slimme energiemeter, eenfasig 100 A

Eastron SDM630 Modbus-energiemeter - Professionele oplossing voor zonne-installaties

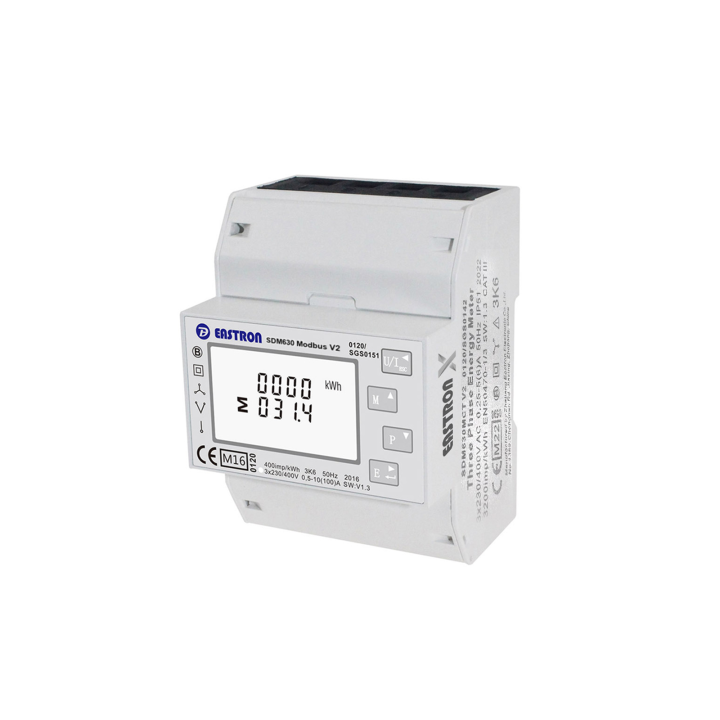

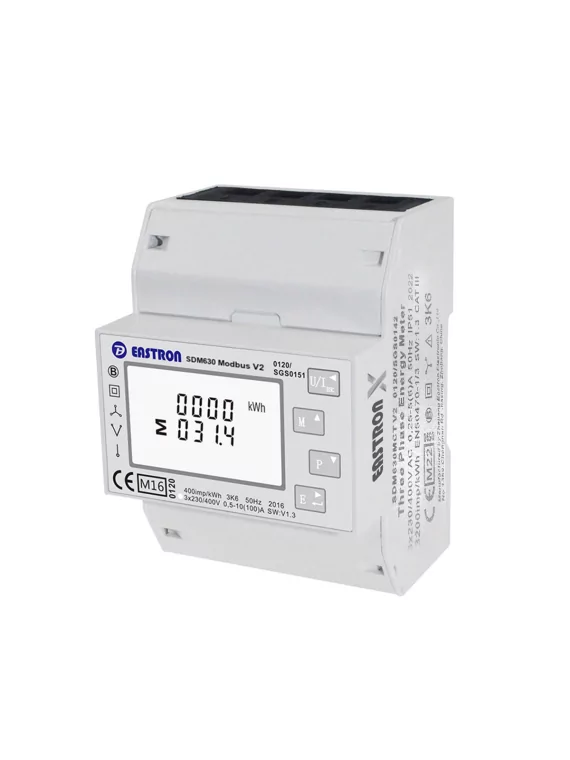

De Eastron SDM630 Modbus energiemeter (referentie SDM630Modbus) is de professionele meetoplossing voor fotovoltaïsche installaties met opslagsystemen. Deze bidirectionele multifunctionele meter biedt een nauwkeurige bewaking van uw energiestromen, zodat u uw eigen verbruik maximaal kunt optimaliseren en uw zonneproductie intelligent kunt beheren.

Compatibiliteit met Solax omvormers

De SDM630 Modbus is specifiek compatibel met de meest geavanceerde series Solax omvormers:

• Solax SK-SU: enkelfasige omvormers met geïntegreerde opslag
• Solax X3-Hybrid: Driefasige hybride omvormers van 4 tot 15 kVA
• Solax X3-Fit: Compacte driefasige oplossingen

Deze native compatibiliteit garandeert een soepele communicatie via het RS485 Modbus RTU-protocol, waardoor de meter productie-, verbruiks- en netinjectiegegevens in realtime kan doorsturen naar uw omvormer voor intelligent beheer van de batterijopslag.

Een- en driefasige veelzijdigheid

Het apparaat meet en toont de elektrische kenmerken van drie soorten netwerken:

• Enkelfasig 2-draads (1P2W): standaard residentiële installaties, vermogen tot 23 kW
• Driefasig 3-draads (3P3W ): Driefasige netwerken zonder nulleider, specifieke industriële configuraties
• Driefasig 4-draads (3P4W ): Driefasige netwerken met nulleider, commerciële en industriële installaties

Deze unieke veelzijdigheid maakt de SDM630 tot een universele meter die geschikt is voor alle soorten fotovoltaïsche installaties, van huishoudelijk tot industrieel.

100A directe aansluiting - Eenvoudig en voordelig

De SDM630 Modbus ondersteunt directe aansluiting tot 100 A, waardoor in de meeste installaties geen externe stroomtransformatoren (CT's) nodig zijn. Dit directe ontwerp biedt meerdere voordelen:

• Lagere kosten: geen dure externe CT's nodig
• Vereenvoudigde installatie: directe bedrading, minder aansluitingen, minder fouten
• Grotere betrouwbaarheid: Minder componenten = minder storingspunten
• Optimale nauwkeurigheid: Directe meting zonder CT-gerelateerde signaalverliezen
• Ruimtebesparing: compactere behuizing zonder extra CT's

Gemeten parameters - Volledige bewaking

De SDM630 meter biedt een uitgebreid overzicht van uw energiestromen:

Bidirectionele meting - Hart van het zonnesysteem

De bidirectionele IMP/EXP-functie (Import/Export) is essentieel voor fotovoltaïsche installaties met opslag:

Importmodus (IMP): Meet de energie die van het elektriciteitsnet wordt afgenomen wanneer je zonne-output onvoldoende is of je accu's ontladen zijn. Hiermee kun je het verbruik op het elektriciteitsnet nauwkeurig berekenen.

Exportmodus (EXP): Meet de overtollige energie die in het elektriciteitsnet wordt geïnjecteerd wanneer je productie groter is dan je verbruik en je accu's vol zijn. Essentieel voor het bijhouden van uw verkochte of geïnjecteerde overtollige energie.

Dankzij deze dubbele meting kan uw Solax omvormer in realtime de beste beslissingen nemen: de accu's opladen, belastingen voeden, energie in het elektriciteitsnet injecteren of energie uit het elektriciteitsnet halen, afhankelijk van uw strategie voor zelfverbruik.

RS485 Modbus RTU interface

Het geïntegreerde RS485 Modbus RTU protocol zorgt voor robuuste, universele communicatie met je apparatuur:

• Omvormeraansluiting: Directe communicatie met Solax omvormers voor automatische regeling
• Supervisiesystemen: Integratie in SCADA-, domotica- en BMS-platforms
• Bewaking op afstand: Gegevens uploaden naar servers, cloud, mobiele toepassingen
• Meerdere apparaten: Seriële aansluiting van meerdere meters op dezelfde bus (configureerbare Modbus-adressen)
• Lange afstand: tot 1200m RS485-bekabeling, perfect voor uitgebreide installaties

Pulsuitgangen - Externe meting

De SDM630 heeft twee configureerbare pulsuitgangen, waardoor :

• Aansluiting op traditionele mechanische meters
• Koppeling met externe factureringssystemen
• Signalering van energiegebeurtenissen met licht of geluid
• PLC's of relais activeren volgens vermogensdrempels

Intuïtieve weergave en navigatie

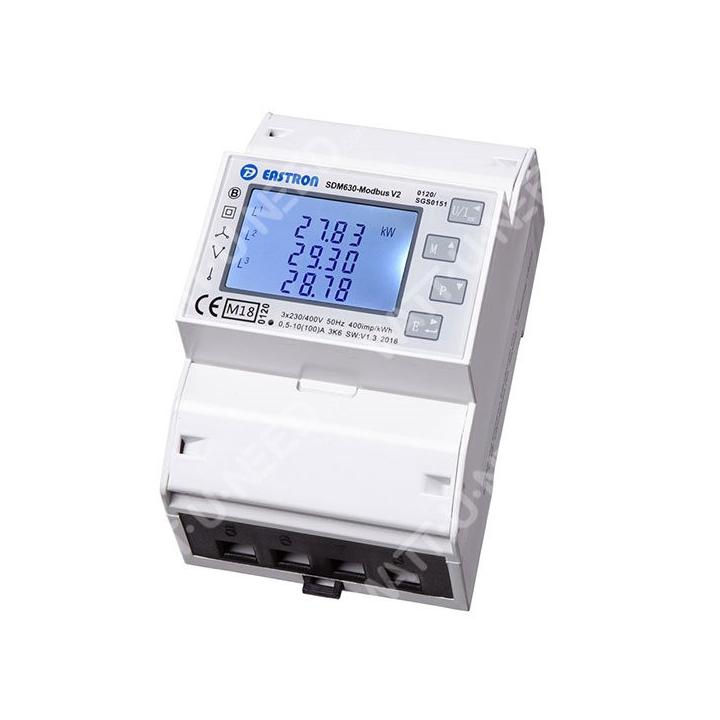

Het goed zichtbare LCD-scherm met achtergrondverlichting geeft alle gemeten waarden in realtime weer. Het menusysteem maakt het eenvoudig om tussen de verschillende parameters te navigeren:

• Overzicht: Spanning, stroom, momentaan vermogen
• Energie: Import/export kWh-meters, kVArh
• Netwerkkwaliteit: THD, arbeidsfactor, frequentie
• Behoeften: piekstromen per periode
• Configuratie: Modbus-parameters, CT-verhoudingen (indien gebruikt), pulsuitgangen

Installatie op DIN-rail - Professionele montage

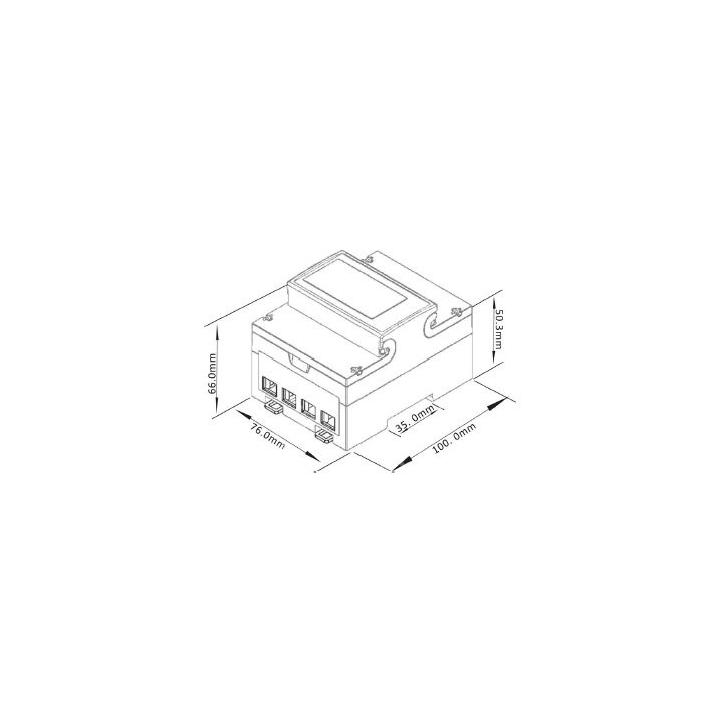

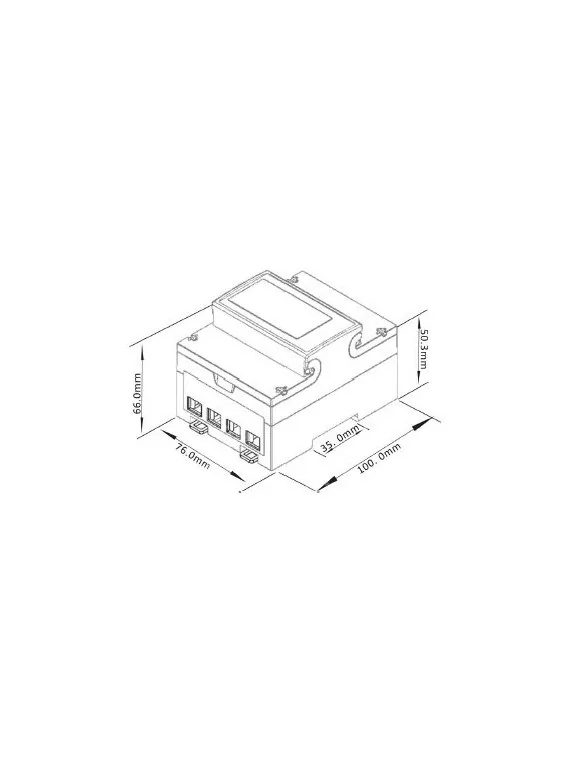

De meter wordt gemonteerd op een standaard 35 mm symmetrische DIN-rail, waardoor hij gemakkelijk kan worden geïntegreerd in uw bestaande schakelkasten. Dankzij de compacte afmetingen (100×76×66 mm) en het lage gewicht (400 g) is de meter eenvoudig te installeren, zelfs in drukke kasten.

De bedrading verloopt via robuuste schroefklemmen die geleiderdoorsnedes accepteren die zijn aangepast aan de gemeten stromen (tot 100A direct). De meegeleverde aansluitschema's dekken alle configuraties: enkelfasig 2-draads, driefasig 3-draads, driefasig 4-draads.

Professionele nauwkeurigheid - Klasse 1 / B

De SDM630 Modbus heeft een nauwkeurigheid beter dan klasse 1 / B volgens EN 62053-21 en EN 50470-3. Deze gecertificeerde nauwkeurigheid garandeert :

• Meetfout van minder dan 1% onder nominale omstandigheden
• Betrouwbare gegevens voor optimalisatie van het eigen verbruik
• Conformiteit met regelgeving voor commerciële toepassingen
• Nauwkeurige langetermijntraceerbaarheid van energie

Toepassingen in fotovoltaïsche installaties

Optimalisatie van het eigen verbruik: De meter meet continu uw zonneproductie en uw momentane verbruik. Uw Solax omvormer past automatisch de energiestroom aan: overschot naar de accu's, ontladen van de accu's als verbruik > productie, injectie in het elektriciteitsnet als de accu's vol zijn.

Dynamisch belastingsbeheer: Door import-/exportstromen te meten, kan het systeem uitstelbare belastingen (boiler, zwembadpomp, oplaadpunt) zo regelen dat ze alleen worden geactiveerd wanneer er een zonneoverschot is, waardoor het eigen verbruik wordt gemaximaliseerd.

Productie-/netwerkinjectiebewaking: Krijg een nauwkeurig beeld van je fotovoltaïsche productie, je werkelijke eigen verbruik en je netwerkinjectie. Deze gegevens zijn essentieel voor het berekenen van je eigenverbruik en winstgevendheid.

Energiestroomcontrole van de batterij: Met de meter kun je de laad-/ontlaadcycli van je accu's controleren, hun gebruik optimaliseren en hun levensduur verlengen door onnodige belasting te voorkomen.

Industriële robuustheid en betrouwbaarheid

De SDM630 is ontworpen voor gebruik in veeleisende omgevingen en biedt :

• Uitgebreid temperatuurbereik: -25°C tot +55°C, geschikt voor onverwarmde apparatuurruimten
• IP51-bescherming: bestand tegen stof en spatwater
• Robuuste behuizing: industriële constructie voor maximale duurzaamheid
• Elektromagnetische immuniteit: probleemloze werking in complexe elektrische omgevingen

Overzicht van technische specificaties

Deskundig advies van Wattuneed: Voor een optimale fotovoltaïsche installatie met opslag combineert u deze SDM630 Modbus meter met een Solax hybride omvormer en een lithium batterijsysteem. Het trio meter-omvormer-batterij communiceert constant om uw zelfverbruik te maximaliseren en uw elektriciteitsrekening tot 70% te verlagen.

Aanbevolen aanvullende producten

Optimaliseer uw zonne-installatie met deze compatibele producten:

SolaX X3-HYBRID driefasen hybride omvormer 6kVA

Eenfasige omvormer SolaX X1-HYBRID 3kVA

Ontdek al onze energiemeters

Zonnebatterijen voor energieopslag

Technische ondersteuning en hulpmiddelen

Ons technisch team van Wattuneed helpt je bij het kiezen en installeren van je energiemeter. Voor persoonlijk advies over de integratie met uw Solax omvormer kunt u terecht bij ons technisch ondersteuningscentrum.

U kunt ook onze praktische gidsen lezen over het optimaliseren van zelfverbruik en intelligent batterijopslagbeheer in onze fotovoltaïsche technische blog.

Aansluitschema

Driefasig driedraads en vierdraads

Eenfasig tweedraads
