Compteur d'Énergie Eastron SDM630 Modbus - Solution Professionnelle pour Installations Solaires

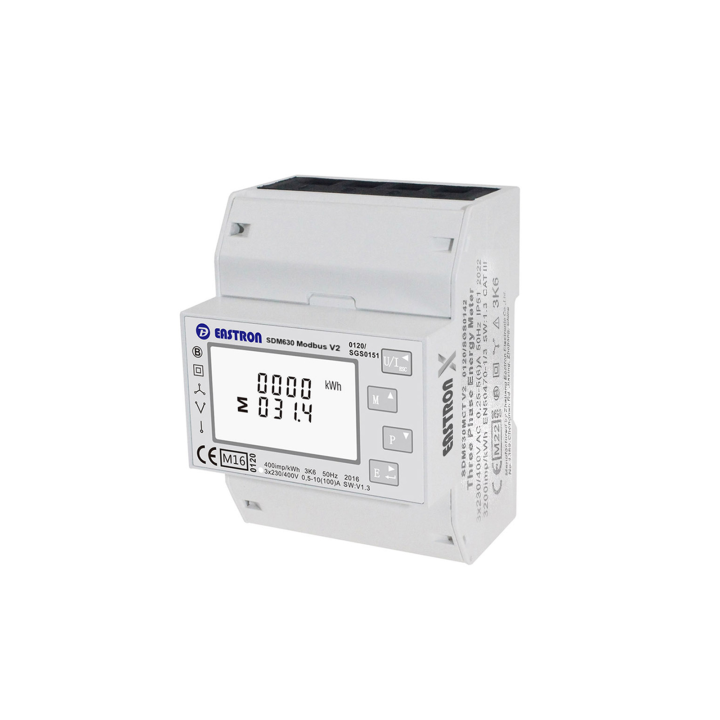

Le compteur d'énergie Eastron SDM630 Modbus (référence SDM630Modbus) représente la solution de mesure professionnelle pour les installations photovoltaïques avec systèmes de stockage. Ce compteur multifonction bidirectionnel assure un monitoring précis de vos flux énergétiques, permettant une optimisation maximale de votre autoconsommation et une gestion intelligente de votre production solaire.

Compatibilité avec les onduleurs Solax

Le SDM630 Modbus est spécifiquement compatible avec les gammes d'onduleurs Solax les plus performantes :

• Solax SK-SU : Onduleurs monophasés avec stockage intégré
• Solax X3-Hybrid : Onduleurs hybrides triphasés de 4 à 15 kVA
• Solax X3-Fit : Solutions triphasées compactes

Cette compatibilité native garantit une communication fluide via protocole RS485 Modbus RTU, permettant au compteur de transmettre en temps réel les données de production, consommation et injection réseau à votre onduleur pour un pilotage intelligent du stockage batterie.

Polyvalence monophasé et triphasé

L'appareil mesure et affiche les caractéristiques électriques de trois types de réseaux :

• Monophasé 2 fils (1P2W) : Installations résidentielles standard, puissance jusqu'à 23 kW
• Triphasé 3 fils (3P3W) : Réseaux triphasés sans neutre, configurations industrielles spécifiques
• Triphasé 4 fils (3P4W) : Réseaux triphasés avec neutre, installations commerciales et industrielles

Cette polyvalence unique fait du SDM630 un compteur universel adapté à tout type d'installation photovoltaïque, du particulier à l'industriel.

Connexion directe 100A - Simplicité et économie

Le SDM630 Modbus supporte une connexion directe jusqu'à 100A, éliminant le besoin de transformateurs de courant (CT) externes dans la majorité des installations. Cette conception directe présente de multiples avantages :

• Réduction des coûts : Pas d'achat de CT externes coûteux
• Installation simplifiée : Câblage direct, moins de connexions, moins d'erreurs
• Fiabilité accrue : Moins de composants = moins de points de défaillance
• Précision optimale : Mesure directe sans pertes de signal liées aux CT
• Gain de place : Coffret plus compact sans CT supplémentaires

Paramètres mesurés - Monitoring complet

Le compteur SDM630 offre une vision exhaustive de vos flux énergétiques :

Mesure bidirectionnelle - Cœur du système solaire

La fonction bidirectionnelle IMP/EXP (Import/Export) est essentielle pour les installations photovoltaïques avec stockage :

Mode Import (IMP) : Mesure l'énergie prélevée depuis le réseau électrique lorsque votre production solaire est insuffisante ou que vos batteries sont déchargées. Permet de comptabiliser précisément votre consommation réseau.

Mode Export (EXP) : Mesure l'énergie excédentaire injectée sur le réseau lorsque votre production dépasse votre consommation et que vos batteries sont pleines. Indispensable pour le suivi de votre surplus revendu ou injecté.

Cette double mesure permet à votre onduleur Solax de prendre les meilleures décisions en temps réel : charger les batteries, alimenter les charges, injecter sur le réseau ou prélever du réseau selon votre stratégie d'autoconsommation.

Interface RS485 Modbus RTU

Le protocole RS485 Modbus RTU intégré assure une communication robuste et universelle avec vos équipements :

• Connexion onduleurs : Communication directe avec onduleurs Solax pour pilotage automatique
• Systèmes de supervision : Intégration dans plateformes SCADA, domotique, GTB
• Monitoring distant : Remontée données vers serveurs, cloud, applications mobiles
• Multi-appareils : Connexion en série de plusieurs compteurs sur un même bus (adresses Modbus configurables)
• Longue distance : Câblage jusqu'à 1200m en RS485, parfait pour installations étendues

Sorties impulsions - Comptage externe

Le SDM630 dispose de deux sorties impulsions configurables, permettant :

• Raccordement à des compteurs mécaniques traditionnels
• Interfaçage avec systèmes de facturation externes
• Signalisation lumineuse ou sonore sur événements énergétiques
• Déclenchement d'automates ou relais selon seuils de puissance

Affichage et navigation intuitifs

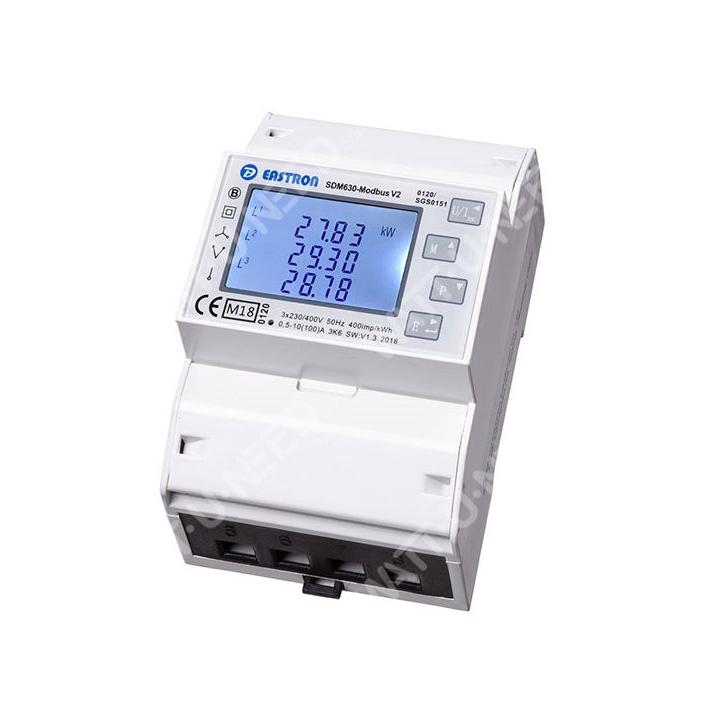

L'écran LCD rétroéclairé haute visibilité affiche en temps réel toutes les grandeurs mesurées. Le système de menu permet une navigation simple entre les différents paramètres :

• Vue d'ensemble : Tension, courant, puissance instantanée
• Énergies : Compteurs kWh import/export, kVArh
• Qualité réseau : THD, facteur de puissance, fréquence
• Demandes : Courants de pointe par période
• Configuration : Paramètres Modbus, ratios CT (si utilisés), sorties impulsions

Installation rail DIN - Montage professionnel

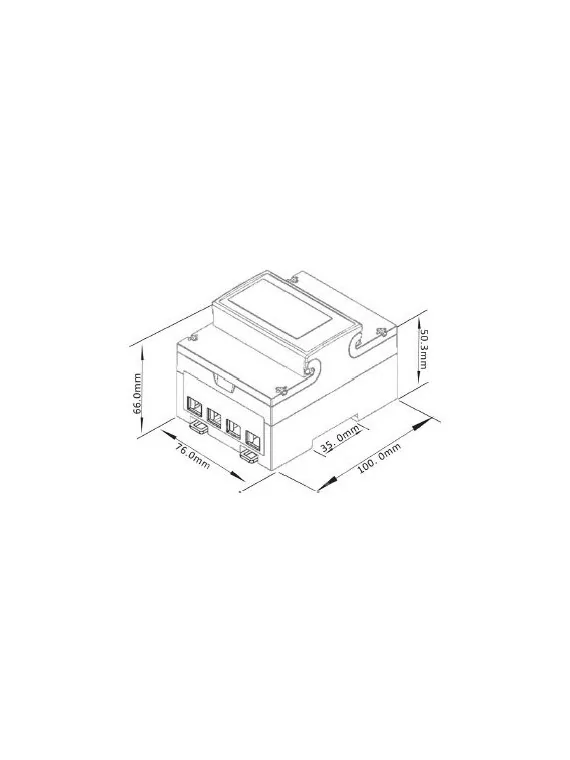

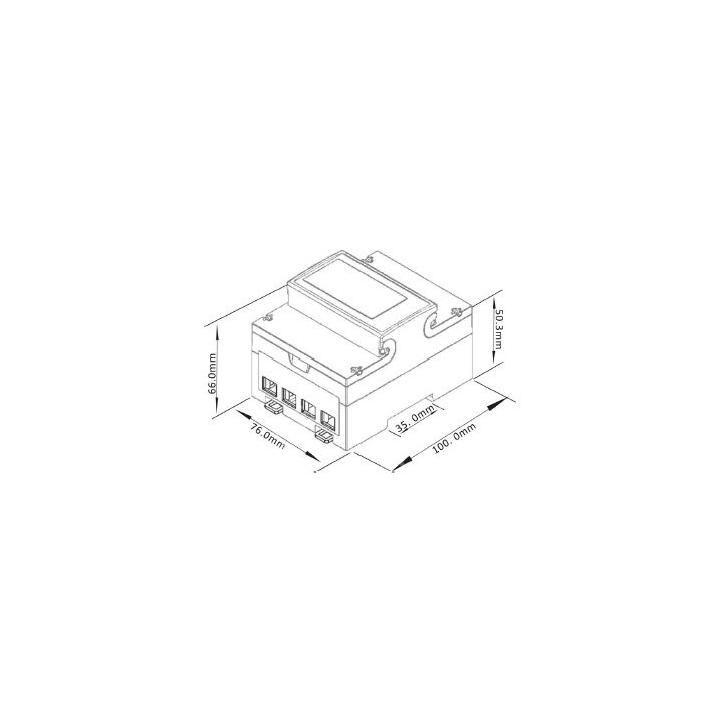

Le compteur se fixe sur rail DIN symétrique 35mm standard, facilitant l'intégration dans vos coffrets électriques existants. Ses dimensions compactes (100×76×66mm) et son faible poids (400g) permettent un montage aisé même dans des coffrets encombrés.

Le câblage s'effectue via bornes à vis robustes acceptant des conducteurs de section adaptée aux courants mesurés (jusqu'à 100A en direct). Les schémas de raccordement fournis couvrent toutes les configurations : monophasé 2 fils, triphasé 3 fils, triphasé 4 fils.

Précision professionnelle - Classe 1 / B

Le SDM630 Modbus affiche une précision supérieure à la classe 1 / B selon les normes EN 62053-21 et EN 50470-3. Cette précision certifiée garantit :

• Erreur de mesure inférieure à 1% en conditions nominales
• Fiabilité des données pour optimisation autoconsommation
• Conformité réglementaire pour applications commerciales
• Traçabilité énergétique précise sur le long terme

Applications en installations photovoltaïques

Optimisation de l'autoconsommation : Le compteur mesure en continu votre production solaire et votre consommation instantanée. Votre onduleur Solax ajuste automatiquement le flux énergétique : excédent vers batteries, décharge batteries si consommation > production, injection réseau si batteries pleines.

Gestion dynamique de charge : En mesurant les flux import/export, le système peut piloter des charges différables (chauffe-eau, pompe piscine, borne de recharge) pour les activer uniquement en période de surplus solaire, maximisant ainsi l'autoconsommation.

Monitoring production/injection réseau : Visualisez précisément votre production photovoltaïque, votre autoconsommation réelle et votre injection réseau. Ces données sont essentielles pour calculer votre taux d'autoconsommation et votre rentabilité.

Contrôle flux énergétiques batteries : Le compteur permet de suivre les cycles de charge/décharge de vos batteries, d'optimiser leur utilisation et de prolonger leur durée de vie en évitant les sollicitations inutiles.

Robustesse et fiabilité industrielles

Conçu pour fonctionner dans des environnements exigeants, le SDM630 offre :

• Plage de température étendue : -25°C à +55°C, adapté aux locaux techniques non chauffés
• Protection IP51 : Résistance à la poussière et aux projections d'eau
• Boîtier robuste : Construction industrielle pour durabilité maximale
• Immunité électromagnétique : Fonctionne sans perturbations dans environnements électriques complexes

Caractéristiques techniques résumées

Conseil d'expert Wattuneed : Pour une installation photovoltaïque avec stockage optimale, associez ce compteur SDM630 Modbus à un onduleur hybride Solax et un système de batteries lithium. Le trio compteur-onduleur-batteries communique en permanence pour maximiser votre autoconsommation et réduire votre facture électrique jusqu'à 70%.

Produits complémentaires recommandés

Optimisez votre installation solaire avec ces produits compatibles :

Onduleur hybride triphasé SolaX X3-HYBRID 6kVA

Onduleur monophasé SolaX X1-HYBRID 3kVA

Découvrir tous nos compteurs d'énergie

Batteries solaires pour stockage d'énergie

Support technique et ressources

Notre équipe technique Wattuneed vous accompagne dans le choix et l'installation de votre compteur d'énergie. Pour des conseils personnalisés sur l'intégration avec votre onduleur Solax, consultez notre centre de support technique.

Retrouvez également nos guides pratiques sur l'optimisation de l'autoconsommation et la gestion intelligente du stockage batterie dans notre blog technique photovoltaïque.

Schéma de raccordement

Triphasé trois fils et quatre fils

Monophasé à deux fils
