XVB 5G1,5 mm² stijve driefasige kabel met nulleider 0,6/1kV - Lichtkringen

Kabel XVB 5G1,5 mm² - Starre driefasige kabel met nulleider voor lichte stroomkringen

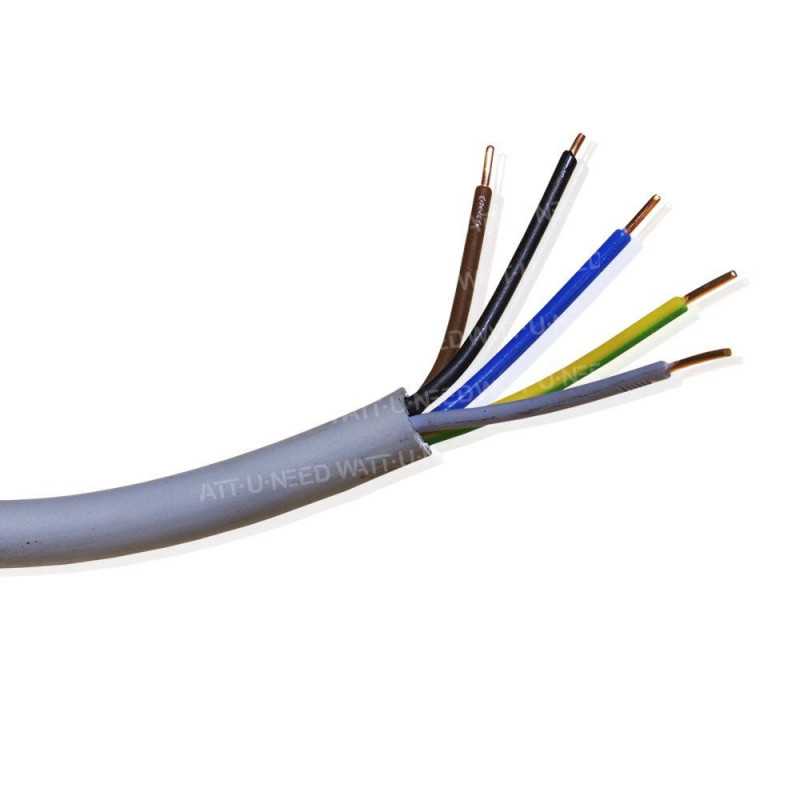

De XVB 5G1,5 mm² kabel is een PVC-geïsoleerde, meeraderige stijve elektrische kabel speciaal ontworpen voor lichte driefasige vaste elektrische installaties met een laagspanningsneutraal. Dankzij de economische constructie met 5 massieve koperen geleiders (3 fasen + nul + aarde) met een doorsnede van 1,5 mm² is dit de kabel bij uitstek voor gedistribueerde driefasige verlichting, fotovoltaïsche hulpcircuits en kleine gemengde driefasige elektrische distributies.

Deze kabel voldoet aan de Belgische RGIE (Algemeen Reglement op Elektrische Installaties) en de Europese normen HD 604 en EN 50575 en garandeert veiligheid, betrouwbaarheid en rendabiliteit voor uw lichte driefasige elektrische circuits die een nulgeleider nodig hebben.

Belangrijkste toepassingen

De XVB 5G1,5 mm² kabel is perfect geschikt voor lichte driefasige elektrische circuits met een nulgeleider:

• Gedistribueerde driefasige verlichting: Verdeling van verlichting over de 3 fasen om de belasting te balanceren (LED-armaturen, kantoorverlichting, lichte commerciële verlichting)
• Hulpstroomkringen voor fotovoltaïsche installaties: Driefasige bewakingsvoeding, bewakingssystemen, dataloggers met nulleider, communicatieapparatuur, enz.
• Kleine gemengde driefasige verdelingen: Deeltafels die zowel lichte driefasige belastingen als eenfasige stopcontacten voeden
• Driefasige regelcircuits: Leveren van lichte automatische apparaten die 3 fasen en een nulgeleider nodig hebben
• Noodverlichting: verdeeld over 3 fasen om een minimale verlichting te garanderen in geval van een onbalans
• Installatie binnen: opbouw op een muur, inbouw in een nis, in kabelgoten of technische mantels
• Beschermde installatie buitenshuis: Installatie in beschermende omhulsels (ICTA, IRL) voor doorvoeringen buitenshuis
• Ingegraven installatie: Installatie in mantels, buizen of kanalen die zijn ingegraven volgens de RGIE (minimale diepte 60 cm)

⚠️ Belangrijk: XVB 5G1,5 mm² kabel is ontworpen voor lichte elektrische circuits (verlichting, hulptoestellen, kleine belastingen). Gebruik voor driefasige circuits met een hoog vermogen (fotovoltaïsche omvormers, motoren) een minimale doorsnede van 2,5 mm² of meer.

Gedetailleerde technische specificaties

XVB 5G1.5 vs XVB 4G1.5: Wat is het verschil?

Het fundamentele verschil tussen deze twee kabels ligt in de aanwezigheid of afwezigheid van de nulgeleider:

Hoe kies je?

• Kies de XVB 5G1,5 (dit product) als je eenfasige belastingen hebt of als je verlichting moet verdelen over de 3 fasen met retour via de nulgeleider.
• Kies de XVB 4G1,5 alleen als je gebalanceerde zuivere driefasige belastingen levert zonder eenfasige belastingen.

Voordelen van de XVB 5G1,5 kabel voor lichte driefasige installaties

Flexibiliteit in gebruik met nulleider: De XVB 5G1,5 mm² kabel biedt de essentiële flexibiliteit om zowel driefasige als eenfasige belastingen te voeden. Dankzij de nulgeleider kunt u eenfasige belastingen verdelen over de 3 fasen terwijl u een neutraal referentiepunt behoudt voor elk circuit.

Optimale verdeling van de belasting: Voor driefasige verlichting maakt deze kabel het mogelijk om armaturen over de 3 fasen te verdelen, zodat het stroomverbruik optimaal wordt uitgebalanceerd en overbelasting van één fase wordt voorkomen. Deze verdeling verbetert de energie-efficiëntie en verlaagt de bedrijfskosten.

Rendabele oplossing voor lichtschakelingen: Met zijn doorsnede van 1,5 mm² biedt de XVB 5G1,5-kabel de beste prijs-kwaliteitverhouding voor lichte driefasige schakelingen. De doorsnede is perfect voor verlichting, hulpcircuits en kleine verdelingen, waardoor besparingen mogelijk zijn in vergelijking met te grote doorsneden.

Eenvoudige installatie: Met zijn compacte diameter van 9-10 mm en lichte gewicht (0,05 kg/m) is deze kabel bijzonder gemakkelijk te hanteren tijdens de installatie. De kabel past gemakkelijk in kanalen met een gemiddelde diameter (ICTA Ø20 mm), waardoor de installatietijd en -kosten worden beperkt.

💡 Deskundig advies: XVB 5G1,5 mm² kabel wordt beschermd door een 10A (aanbevolen voor verlichting) of maximum 16A stroomonderbreker. Gebruik voor driefasige distributie een 4-polige stroomonderbreker die de 3 fasen en nulleider beveiligt, met een 30mA type A aardlekbeveiliging.

Dimensionering en keuze van doorsnede volgens de RGIE

De RGIE legt strikte regels op voor de dimensionering van kabels volgens gebruik. Voor een XVB 5G1,5 mm² kabel:

RGIE-compatibele toepassingen :

Aanbevolen maximale lengtes om spanningsverlies te beperken :

• Verlichtingscircuits (10A): tot 40 meter
• Lichthulpcircuits (10A): tot 40 meter
• Kleine gemengde verdelingen (16A): tot 25 meter
• Daarboven: gebruik een doorsnede van 2,5 mm² om het spanningsverlies te beperken.

Om de dimensionering van uw kabels te valideren en de exacte spanningsval van uw installatie te berekenen, kunt u onze gratis calculator raadplegen die beschikbaar is in de Wattuneed toolbox.

Installatie en gebruik

De XVB 5G1,5 mm² kabel moet zorgvuldig worden gelegd volgens de goede praktijken en de eisen van de RGIE:

Voorbereiding en planning :

1. Identificatie van het circuit: Bepaal het exacte gebruik (driefasige verlichting, gemengde distributie, hulptoestellen) om de juiste bescherming te kiezen.
2. Verdeling van de fasen: Plan de verdeling van de belastingen over de 3 fasen om het verbruik zoveel mogelijk in evenwicht te houden.
3. Lengtes berekenen: Meet het pad en houd rekening met een marge van 10-15% voor aansluitingen in aansluitdozen.
4. Bescherming kiezen: Gebruik een geschikte vierpolige stroomonderbreker (10A voor verlichting, 16A voor lichtverdeling).

Installatietechnieken :

• Blootliggende installatie: Bevestig de kabel om de 25-30 cm met geschikte plastic klemmen. Vermijd krappe bochten (minimumstraal 55 mm).
• Inbouwinstallatie: Maak uitsparingen van 20-25 mm diep en trek de kabel er ongehinderd doorheen.
• Kanaalinstallatie: Gebruik ICTA-kanalen van minimaal Ø20 mm. Trek de kabel met een draadtrekker zonder te forceren.
• Ondergrondse installatie: Leg de kabel in een mantel minstens 60 cm onder de grond. Markeer de doorgang met een rood waarschuwingsraster 20 cm onder het oppervlak.

Aansluitingen en lassen :

1. Strippen: Gebruik een draadstripper om de buitenmantel te verwijderen en strip vervolgens 8-10 mm van elke geleider.
2. Identificatie: Volg de kleurcode (Zwart/Bruin/Grijs=fasen, Blauw=neutraal, Groen-Geel=aarde).
3. Evenwichtige verdeling: Verdeel eenfasige belastingen gelijkmatig over de 3 fasen.
4. Vastdraaien: gebruik Wago-domino's of klemmen die zijn aangepast aan de doorsnede van 1,5 mm². Goed vastdraaien zonder te knellen.
5. Aansluitdozen: Installeer aansluitdozen op de verbindingspunten, maak nooit verbindingen in de mantels.
6. Controle: Controleer de continuïteit van elke geleider (3 fasen + nul + aarde) en of er geen kortsluiting is.

Voor gedetailleerde aansluitschema's en voorbeelden van volledige installaties, zie onze pagina over fotovoltaïsche installatieschema's.

Conformiteit met RGIE en Belgische normen

De XVB 5G1,5 mm² kabel voldoet aan de vereisten van de Belgische RGIE (Règlement Général sur les Installations Électriques), die alle elektrische installaties in België regelt.

Belangrijkste RGIE-vereisten :

• ✓ Artikel 4.3.3: Geïsoleerde kabels voor vaste installaties
• ✓ Artikel 4, lid 4: Toegestane installatiemethoden (zichtbaar, ingebed, begraven in buizen)
• ✓ Artikel 5, lid 2: Bescherming tegen indirect contact (aanwezigheid van een aardleiding)
• ✓ Boek 1: Minimumdoorsnede 1,5 mm² voor driefasige verlichtings- en hulpstroomkringen
• ✓ Bijlage 4: Berekening van de doorsnede van geleiders en bescherming tegen overstroom

Europese en Belgische normen :

• HD 604: Stroomverdelingskabels met een nominale spanning van 0,6/1 kV
• NBN C 30-004: Specifieke Belgische norm voor XVB-installatiekabels
• EN 50575: Brandclassificatie van elektrische kabels (Cca-s3,d2,a3)
• IEC 60332-1-2: Verticale vlamverspreidingstest

Als je vragen hebt over de conformiteit van je installatie of advies wilt over de installatie, neem dan contact op met ons technisch ondersteuningscentrum.

Toepassingen in fotovoltaïsche installaties

XVB 5G1,5 mm² kabel heeft verschillende belangrijke toepassingen in driefasige fotovoltaïsche installaties:

Driefasige bewakings- en toezichtcircuits:

• Driefasige voeding voor meerfasige slimme meters
• Dataloggers en online driefasige bewakingssystemen
• Fotovoltaïsche productiedisplays met nulleider
• Driefasige communicatie-gateways (Wi-Fi, Ethernet, 4G)
• Driefasige energiebeheersystemen (EMS)

Driefasige hulpcircuits voor installaties :

• Driefasige technische ruimteverlichting (verdeeld over 3 fasen)
• Eenfasige stopcontacten gevoed vanuit een driefasig circuit
• Voeding voor ventilatoren voor lichtkoeling
• Driefasige alarm- en beveiligingssystemen

Driefasige automatisering en huisautomatisering :

• Regelaars voor driefasige afschakeling van elektrische belasting
• Driefasige schakelaars voor belastingsbeheer
• Intelligente regelsystemen voor driefasig verbruik
• Automatische verlichting verdeeld over 3 fasen

⚠️ Belangrijke herinnering: XVB 5G1,5 mm² kabel mag NOOIT worden gebruikt voor de hoofdaansluiting van een driefasige fotovoltaïsche omvormer. Gebruik voor deze toepassing minstens XVB 5G2,5 mm² kabel (omvormers tot 3-4 kW) of grotere doorsneden afhankelijk van het vermogen.

Vergelijking met andere XVB-dwarsprofielen met nulleider

Om u te helpen de juiste doorsnede voor uw project te kiezen, vindt u hier een vergelijkingstabel:

Hoe te kiezen

• Kies de XVB 5G1,5 voor driefasige verlichting, hulpcircuits en kleine, lichte distributie.
• Kies de XVB 5G2,5 voor gemengde distributie, omvormers tot 3-4 kW
• Kies de XVB 5G4 of 5G6 voor omvormers met een hoger vermogen en grote apparatuur.

Waarom kiezen voor XVB 5G1,5 kabel van Wattuneed?

• Verkoop per meter: Bestel alleen de exacte lengte die je nodig hebt, zonder verspilling of te grote voorraden
• Gegarandeerde kwaliteit: RGIE, HD 604, NBN C 30-004 en EN 50575 conforme kabels
• Ultracompetitieve prijs: €2,90 incl. btw/meter - een voordelige oplossing voor lichte driefasige circuits
• Permanente voorraad: Onmiddellijk beschikbaar voor verzending binnen 24-48 werkuren
• Gratis technische ondersteuning: Ons team van experts kan je adviseren bij het kiezen van de juiste sectie voor jouw driefasige installatie.
• Gratis hulpmiddelen: Toegang tot onze online calculators, installatiegidsen en gedetailleerde bedradingsschema's.

Als je technische vragen hebt over de dimensionering van je driefasige kabels, over het kiezen van de juiste doorsnede volgens de RGIE of over de conformiteit van je installatie met de voorschriften, neem dan contact op met ons technisch ondersteuningscentrum of gebruik onze gratis rekentools.
