XVB 5G1,5 mm² Starres Dreiphasenkabel mit Neutralleiter 0,6/1kV - Leichte Stromkreise

XVB 5G1,5 mm² - Starres Dreiphasenkabel mit Neutralleiter für leichte Stromkreise

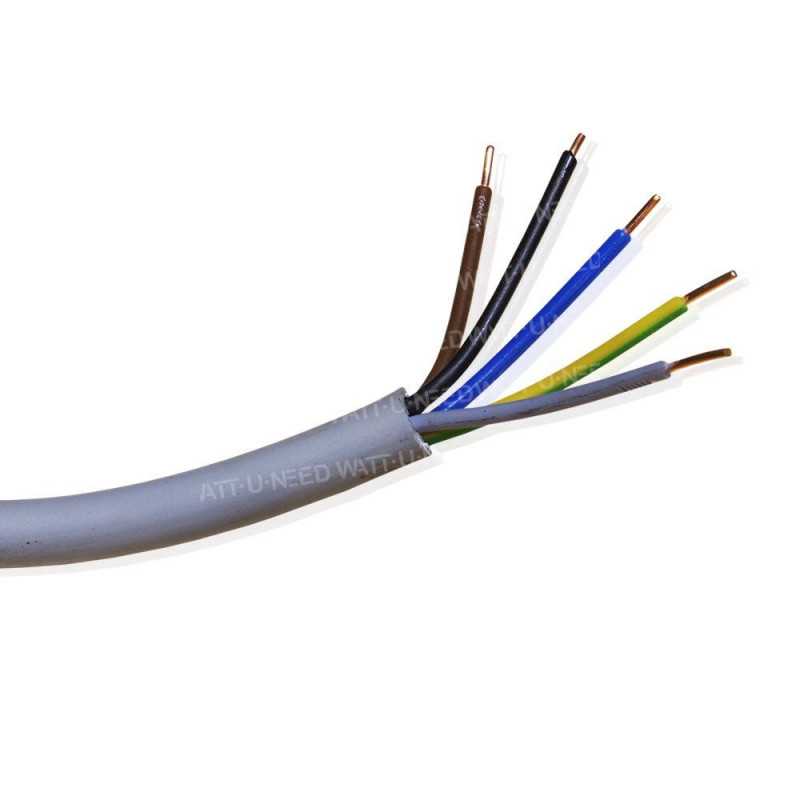

Das XVB-Kabel 5G1,5 mm² ist ein starres, mehradriges Stromkabel mit PVC-Isolierung, das speziell für leichte dreiphasige ortsfeste Elektroinstallationen mit Neutralleiter in Niederspannungsanlagen entwickelt wurde. Seine kostengünstige Konstruktion mit 5 massiven Kupferleitern (3 Phasen + Neutralleiter + Erde) mit einem Querschnitt von 1,5 mm² macht es zum Kabel der Wahl für verteilte dreiphasige Beleuchtung, photovoltaische Hilfsstromkreise und kleine gemischte dreiphasige Stromverteilungen.

Dieses Kabel entspricht dem RGIE (Règlement Général sur les Installations Electriques Belge) und den europäischen Normen HD 604 und EN 50575. Es garantiert Sicherheit, Zuverlässigkeit und Wirtschaftlichkeit für Ihre leichten dreiphasigen Stromkreise, die einen Neutralleiter benötigen.

Wichtigste Anwendungen

Das XVB-Kabel 5G1,5 mm² ist perfekt für leichte dreiphasige Stromkreise mit Neutralleiter geeignet:

• Verteilte dreiphasige Beleuchtung: Verteilung der Beleuchtung auf alle drei Phasen, um die Last auszugleichen (LED-Leuchten, Bürobeleuchtung, leichte gewerbliche Beleuchtung).
• Hilfsstromkreise Photovoltaikanlagen: Einspeisung von dreiphasigem Monitoring, Überwachungssystemen, Datenloggern mit Neutralleiter, Kommunikationsgeräten.
• Kleine gemischte dreiphasige Verteilungen: Unterverteilungen, die sowohl leichte dreiphasige Lasten als auch einphasige Steckdosen versorgen.
• Dreiphasige Steuerstromkreise: Versorgung von leichten Automatisierungsgeräten, die alle drei Phasen und einen Neutralleiter benötigen.
• Sicherheits- und Notbeleuchtung: Verteilung auf 3 Phasen, um im Falle eines Ungleichgewichts eine Mindestbeleuchtung zu gewährleisten.
• Verlegungim Innenbereich: Aufputzinstallation an der Wand, Unterputzinstallation im Schlitz, in Kabelkanälen oder Installationsschächten.
• Verlegung im geschützten Außenbereich: Installation in einem Schutzrohr (ICTA, IRL) für Außendurchführungen.
• Unterirdische Verlegung: Installation in Futterrohren, Kanälen oder Leerrohren, die gemäß RGIEunterirdisch verlegt werden (Mindesttiefe 60 cm).

⚠️ Wichtig: Das Kabel XVB 5G1,5 mm² ist für leichte Stromkreise (Beleuchtung, Hilfsgeräte, kleine Lasten) dimensioniert. Verwenden Sie für dreiphasige Leistungsstromkreise (Photovoltaik-Wechselrichter, Motoren) einen Mindestquerschnitt von 2,5 mm² oder mehr.

Detaillierte technische Daten

XVB 5G1,5 vs. XVB 4G1,5: Was ist der Unterschied?

Der grundlegende Unterschied zwischen diesen beiden Kabeln besteht darin, ob der Neutralleiter vorhanden ist oder nicht:

Wie soll man sich entscheiden?

• Wählen Sie das XVB 5G1,5 (dieses Produkt), wenn Sie einphasige Lasten haben oder wenn Sie die Beleuchtung auf die drei Phasen mit Rückleitung über den Neutralleiter verteilen müssen.
• Wählen Sie das XVB 4G1,5 nur, wenn Sie rein dreiphasige, ausgeglichene Lasten ohne jegliche einphasige Lasten versorgen.

Vorteile des XVB 5G1,5-Kabels für leichte dreiphasige Installationen.

Flexible Verwendung mit Neutralleiter: Das XVB-Kabel 5G1,5 mm² bietet die entscheidende Flexibilität, um sowohl dreiphasige als auch einphasige Lasten zu versorgen. Da der Neutralleiter vorhanden ist, können Sie einphasige Lasten auf alle drei Phasen verteilen und gleichzeitig einen neutralen Bezugspunkt für jeden Stromkreis beibehalten.

Optimale Lastverteilung: Bei dreiphasiger Beleuchtung können Sie mit diesem Kabel die Leuchten auf alle drei Phasen verteilen, wodurch ein optimaler Ausgleich des Stromverbrauchs gewährleistet und die Überlastung einer Phase vermieden wird. Diese Verteilung verbessert die Energieeffizienz und senkt die Betriebskosten.

KostengünstigeLösung für leichte Stromkreise: Mit seinem Querschnitt von 1,5 mm² bietet das XVB 5G1,5-Kabel das beste Preis-Leistungs-Verhältnis für leichte dreiphasige Stromkreise. Sein Querschnitt ist perfekt für Beleuchtung, Hilfsstromkreise und Kleinverteilungen dimensioniert und ermöglicht Einsparungen im Vergleich zu überdimensionierten Querschnitten.

Einfache Installation: Mit seinem kompakten Durchmesser von 9-10 mm und seinem geringen Gewicht (0,05 kg/m) ist dieses Kabel bei der Installation besonders einfach zu handhaben. Es passt problemlos in Rohre mit mittlerem Durchmesser (ICTA Ø20 mm) und reduziert so die Zeit und Kosten für die Verlegung.

💡Expertentipp: Das XVB-Kabel 5G1,5 mm² wird durch einen Leistungsschalter mit 10 A (empfohlen für Beleuchtung) oder maximal 16 A abgesichert. Bei einer dreiphasigen Verteilung verwenden Sie einen vierpoligen (4-poligen) Leistungsschalter, der die drei Phasen und den Neutralleiter schützt, mit 30mA Fehlerstromschutz vom Typ A.

Dimensionierung und Wahl des Querschnitts gemäß RGIE

Die RGIE schreibt strenge Regeln für die Dimensionierung von Kabeln je nach Verwendungszweck vor. Für ein XVB-Kabel 5G1,5 mm² :

RGIE-kompatible Anwendungen :

Empfohlene Höchstlängen zur Begrenzung des Spannungsabfalls :

• Beleuchtungsstromkreise (10A): Bis zu 40 m.
• Leichte Hilfsstromkreise (10A): Bis zu 40 Meter.
• Kleine gemischte Verteilungen (16A): Bis zu 25 Meter.
• Darüber hinaus: Bevorzugen Sie einen Querschnitt von 2,5 mm², um den Spannungsabfall zu begrenzen.

Um die Dimensionierung Ihrer Kabel zu bestätigen und den Spannungsabfall Ihrer Installation genau zu berechnen, konsultieren Sie unseren kostenlosen Rechner, der in der Wattuneed Toolbox verfügbar ist.

Installation und Implementierung

Das Kabel XVB 5G1,5 mm² erfordert eine sorgfältige Verlegung unter Einhaltung der Regeln der Technik und der Vorschriften der RGIE :

Vorbereitung und Planung :

1. Identifizierung des Stromkreises: Bestimmen Sie genau den Verwendungszweck (dreiphasige Beleuchtung, Mischverteilung, Hilfskräfte), um den geeigneten Schutz auszuwählen.
2. Phasenverteilung: Planen Sie die Verteilung der Lasten auf die drei Phasen, um den Verbrauch so weit wie möglich auszugleichen.
3. Längenberechnung: Messen Sie die Strecke und planen Sie 10-15% Spielraum für die Anschlüsse in den Abzweigdosen ein.
4. Auswahl des Schutzes: Sehen Sie einen geeigneten vierpoligen Sicherungsautomaten vor (10A für Beleuchtung, 16A für leichte Verteilung).

Verlegetechniken:

• Sichtbare Verlegung: Befestigen Sie das Kabel alle 25-30 cm mit geeigneten Kunststoffklemmen. Vermeiden Sie enge Biegungen (Mindestradius 55 mm).
• Unterputzverlegung: Machen Sie 20-25 mm tiefe Schlitze, ziehen Sie das Kabel locker ein.
• Verlegung im Kabelkanal: Verwenden Sie ICTA-Kabelkanäle mit einem Durchmesser von mindestens 20 mm. Ziehen Sie das Kabel mit einem Drahtzieher locker ein.
• Unterirdische Verlegung: Legen Sie das Kabel in eine Hülse, die mindestens 60 cm unter der Erde liegt. Kennzeichnen Sie den Durchgang mit einem roten Warngitter 20 cm unter der Oberfläche.

Anschlüsse und Verbindungen :

1. Abisolieren: Verwenden Sie eine Abisolierzange, um den Außenmantel zu entfernen, und isolieren Sie dann jeden Leiter 8-10 mm ab.
2. Kennzeichnung: Beachten Sie unbedingt den Farbcode (Schwarz/Braun/Grau=Phasen, Blau=Neutral, Grün-Gelb=Erde).
3. Ausgewogene Verteilung: Verteilen Sie einphasige Lasten gleichmäßig auf alle drei Phasen.
4. Festziehen: Verwenden Sie Dominosteine oder Wago-Klemmen, die für den Querschnitt 1,5 mm² geeignet sind. Ziehen Sie richtig fest, ohne zu quetschen.
5. Abzweigdosen: Installieren Sie Dosen an den Verbindungsstellen, stellen Sie niemals Verbindungen in den Kabelkanälen her.
6. Überprüfung: Prüfen Sie jeden Leiter auf Durchgang (3 Phasen + Neutral + Erde) und auf Kurzschlüsse.

Detaillierte Schaltpläne und Beispiele für komplette Anlagen finden Sie auf unserer Seite, die den Schaltplänen für die Photovoltaik-Montage gewidmet ist.

Konformität mit RGIE und belgischen Normen.

Das XVB-Kabel 5G1,5 mm² erfüllt die Anforderungen der RGIE (Règlement Général sur les Installations Électriques belge), die alle elektrischen Installationen in Belgien regelt.

Wichtigste Konformitäten RGIE :

• ✓ Artikel 4.3.3: Isolierte Kabel für feste Installationen.
• ✓ Artikel 4.4: Erlaubte Verlegearten (Aufputz, Unterputz, unterirdisch unter Rohrleitungen).
• ✓ Artikel 5.2: Schutz gegen indirektes Berühren (Vorhandensein des Erdungsleiters)
• ✓ Buch 1 - Mindestquerschnitt 1,5 mm² für dreiphasige Beleuchtungs- und Hilfsstromkreise.
• ✓ Anhang 4: Berechnung der Leiterquerschnitte und Schutz gegen Überstrom.

Europäische und belgische Normen :

• HD 604: Energieverteilungskabel mit einer Bemessungsspannung von 0,6/1 kV.
• NBN C 30-004: Spezifische belgische Norm für XVB-Installationskabel.
• EN 50575: Brandschutzklassifizierung von elektrischen Kabeln (Cca-s3,d2,a3).
• IEC 60332-1-2: Prüfung der vertikalen Nichtausbreitung der Flamme.

Wenn Sie Fragen zur Konformität Ihrer Installation haben oder Ratschläge für die Umsetzung benötigen, wenden Sie sich bitte an unser technisches Supportzentrum.

Anwendungen in Photovoltaikanlagen

Das XVB 5G1,5 mm²-Kabel findet in dreiphasigen Photovoltaikanlagen mehrere wesentliche Anwendungen:

Dreiphasige Monitoring- und Überwachungsschaltungen :

• Dreiphasige Einspeisung von mehrphasigen intelligenten Zählern.
• Datenlogger und dreiphasige Online-Monitoring-Systeme.
• Anzeigen der Photovoltaikproduktion mit Neutralleiter
• Dreiphasige Kommunikations-Gateways (Wi-Fi, Ethernet, 4G).
• Dreiphasige Energiemanagementsysteme (EMS)

Hilfsstromkreise der dreiphasigen Anlage :

• Dreiphasige Beleuchtung des Technikraums (Verteilung auf 3 Phasen).
• Einphasige Steckdosen, die aus einem dreiphasigen Stromkreis gespeist werden.
• Stromversorgung von leichten Kühlventilatoren
• Dreiphasige Alarm- und Sicherheitssysteme

Dreiphasige Automatisierungs- und Haustechnik :

• Dreiphasige elektrische Lastabwurfsteuerungen
• Schütze für dreiphasiges Lastmanagement
• Systeme zur intelligenten Steuerung des dreiphasigen Stromverbrauchs.
• Automatische Beleuchtung, die auf drei Phasen verteilt wird.

⚠️ Wichtige Erinnerung: Das XVB-Kabel 5G1,5 mm² darf NIEMALS für den Hauptanschluss eines dreiphasigen Photovoltaik-Wechselrichters verwendet werden. Verwenden Sie für diese Anwendung mindestens XVB 5G2,5 mm² Kabel (Wechselrichter bis 3-4 kW) oder je nach Leistung höhere Querschnitte.

Vergleich mit anderen XVB-Dreiphasenquerschnitten mit Neutralleiter.

Um Ihnen bei der Auswahl des richtigen Querschnitts für Ihr Projekt zu helfen, finden Sie hier eine Vergleichstabelle :

Wie wähle ich aus?

• Wählen Sie den XVB 5G1,5 für dreiphasige Beleuchtung, Hilfsstromkreise, leichte Kleinverteilung.
• Wählen Sie das XVB 5G2,5 für gemischte Verteilung, Wechselrichter bis 3-4 kW.
• Wählen Sie das XVB 5G4 oder 5G6 für Wechselrichter mit höherer Leistung und große Geräte.

Warum sollten Sie sich bei Wattuneed für das Kabel XVB 5G1,5 entscheiden?

• Verkauf als Meterware: Bestellen Sie nur die exakt benötigte Länge, ohne Verschwendung oder Überlagerung.
• Garantierte Qualität: Kabel entsprechen RGIE, HD 604, NBN C 30-004 und EN 50575.
• Ultra-kompetitiver Preis: 2,90 € inkl. MwSt./Meter - kostengünstige Lösung für leichte dreiphasige Stromkreise.
• Ständiger Lagerbestand: Sofort verfügbar für Versand innerhalb von 24-48 Arbeitsstunden.
• Kostenloser technischer Support: Unser Expertenteam berät Sie bei der Auswahl des richtigen Querschnitts für Ihre Drei-Phasen-Installation.
• Kostenlose Ressourcen: Greifen Sie auf unsere Online-Rechner, Installationsleitfäden und detaillierten Schaltpläne zu.

Wenn Sie technische Fragen zur Dimensionierung Ihrer Drehstromkabel, zur Wahl des Querschnitts gemäß RGIE oder zur Konformität Ihrer Installation haben, wenden Sie sich an unser technisches Support-Center oder nutzen Sie unsere kostenlosen Berechnungstools.
