AC-koppeling Deye: 3 manieren om de batterij op te laden voor het exporteren

Heb je al een Deye/SunSynk hybride omvormer en een 'klein broertje' - een micro-omvormer of string-omvormer - parallel geïnstalleerd? Vind je het zonde om je kostbare kilowatts naar het net te zien gaan terwijl je accu nog niet vol is? Goed nieuws: met drieAC-koppelingsarchitecturen kun je dit fotovoltaïsche overschot meenemen en opslaan voordat je het exporteert.

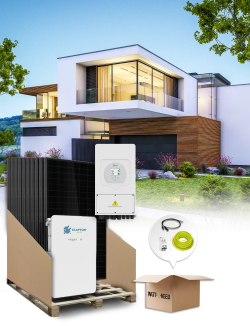

Ontdek onze kant-en-klare hybride kits bij Wattuneed!

Waarom in de eerste plaats uw overschot recupereren?

• Verhoog je zelfverbruik: elke opgeslagen kWh vermijdt een aankoop op het net ter waarde van ongeveer €0,30/kWh in Frankrijk en €0,27/kWh in Wallonië - exclusief het prosumententarief.
• Verlaag je prosumentfactuur in België: hoe meer je momentane zelfverbruik hoger is dan 40,26%, hoe minder je betaalt aan vaste kosten.
• Verkoop op het beste moment: je exporteert alleen wanneer de batterij vol is, vaak in het midden van de dag - wanneer de spotprijs het hoogst is.

De 3 AC-koppelingsarchitecturen voor Deye

1. Astro-E TM-L800Mi micro-omvormer (800 W) op de LOAD-aansluiting

De meest directe methode: verplaats de fase en nul van de micro-omvormer naar de "back-up" box die is aangesloten op de LOAD-uitgang van de hybride.

• SmartLoad menu

▸

• AC koppeling Aan laadzijde: Activeer
• Voordeel: plug-and-play werking, geen extra hardware nodig; de TM-L800Mi kost € 161 incl. BTW.
• Beperking: hij blijft injecteren als de batterij vol is; de hybride voert dan gewoon uit.

2. Micro-omvormer op GEN-terminal met "Micro Inv Input ON".

Ideaal als je "LOAD"-paneel verzadigd is: sluit de Astro-E aan op de generatoringang.

1. Sluit de stroomonderbreker en aardlekbeveiliging aan op de GEN klem.
2. Geavanceerde functie-1 menu

▸

1. Micro Inv Input: ON.
2. (Optioneel) Stel SOC Uit % in: de micro-omvormer schakelt automatisch uit bij 95% SOC.

Goed om te weten: de TM-L800Mi accepteert de frequentieverschuiving die door Deye wordt verzonden; het vermogen wordt aangepast zonder plotselinge onderbreking.

3. Micro-omvormer blijft op GRID + "Grid Tie Meter2" Modbus meter.

Kan je niet aan de bedrading komen? Voeg gewoon een RS-485 meter toe (Eastron SDM630, Chint DTSU666...).

• Sluit de meter aan tussen de kast en de micro-omvormer.
• Sluit RS-485 A/B aan op de "COM"-aansluiting van de Deye.
• Menu Advanced Function-1: Meter Select = Eastron/Chint en Grid Tie INV Meter2 = ON.

De

• hybride leest de externe productie in realtime en moduleert de lader: geen vaste stroom meer, geen onverwachte invoer.

Firmware vereist: v2.6.6 of hoger (beschikbaar op aanvraag bij Deye support).

Snelle vergelijking

Bekijk onze gebruiksklare RS-485 meters ➜

Deye hybride express set-up

Algemene instellingen

• Werkmodus van het systeem: Verkopen Eerste
• Netlading: Uit
• Max A Lading: 40-60 A afhankelijk van GBS
• Max Verkoopvermogen = vermogen (kVA) netcontract

Specifieke belasting

SmartLoad ▸ AC koppel aan laadzijde = AAN
SmartLoad ▸ AC koppel aan netzijde = UIT

Specifiek GEN

Advanced Function-1 ▸ Micro Inv Input = ON

SOC

Off = 95%

SOC

On = 90

Specifiek GRID + Meter2

Advanced Function-1 ▸ Meter Select = Eastron
Advanced Function-1 ▸ Grid Tie INV Meter2 = ON
SmartLoad ▸ AC Couple On Load Side = OFF

"Sinds we onze microfoons naar LOAD hebben verplaatst, is de batterij twee keer zo snel vol en is onze consumentenrekening met €120 per jaar gedaald" - familie Legrand, Namen

👉 Profiteer van onze _LiFePO4 5 kWh batterijen vanaf slechts €800 exclusief btw!

Economische impact: lage kosten 2024 cijfers

Een _LiFePO4 5 kWh residentiële batterij = €800 excl. btw (≈ €970 incl. btw). Een complete 6 × 450 W + 5,6 kVA hybride + 5 kWh batterijkit kost €2.800 incl. btw.

• Scenario zonder batterij: eigenverbruik 35% → kosten prosument + gekochte energie ≈ 610 €/jaar.
• AC-koppeling LOAD: eigenverbruik 70% → besparing ≈ 520 €/jaar.

ROI: €2.800 / €520 ≈ 5,4 jaar; de batterij alleen betaalt zichzelf terug in 3-4 jaar.

Use case: de familie Legrand

Huis van 4 personen, 6 kWp, Deye 5 kW hybride + Astro-E TM-L800Mi 800 W micro-omvormer. Sinds de omschakeling naar Micro Inv Input ON op GEN :

1. De 10 kWh batterij wordt de hele zomer voor 13.00 uur opgeladen.
2. Het middagoverschot wordt doorverkocht (tot 6 kW), wat €215 bespaart over drie maanden.
3. Netinvoer 6-8 uur 's middags: 0,9 MWh/jaar in plaats van 2,2 MWh.

FAQ

Welke oplossing moet ik kiezen als ik niet aan de bedrading kan komen?

Kies voor GRID + RS-485 meter: het is vrijwel plug-and-play en het paneel blijft intact.

Moet ik "Zero Export CT" op ON zetten?

Nee. Deze modus blokkeert export; in dit geval willen we verkopen zodra de accu is opgeladen.

Is de TM-L800Mi compatibel met frequentieshift?

Ja, hij reageert op ± 2 Hz verzonden door de Deye.

Moet ik de RS-485 meter aangeven bij de netbeheerder?

Nee. De meter bevindt zich intern in de installatie en wordt alleen gebruikt voor controledoeleinden.

Wat gebeurt er bij een stroomstoring?

Op LOAD blijft de microfoon actief zolang de batterij/lasten worden opgenomen; op GEN stopt hij bij SOC Off %.
