AC-koppeling 2025 : Complete gids 6 configuraties hybride omvormers

AC Coupling: de flexibele oplossing om opslag toe te voegen

Met de opkomst van zonne-energieopslag in België en Frankrijk, wordt de techniek van AC-koppeling (of AC Coupling) steeds meer gezien als een flexibele oplossing om batterijen toe te voegen aan een bestaande fotovoltaïsche installatie. In tegenstelling tot DC-koppeling, waarbij de panelen via één hybride omvormer aan de batterijen zijn gekoppeld, bestaat AC Coupling uit het aansluiten van een (hybride) omvormer-lader aan de AC-zijde, parallel aan een reeds aanwezige PV-omvormer.

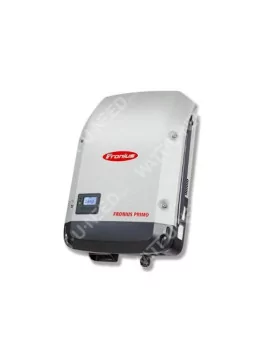

In de praktijk blijft het zonnepanelenpark verbonden met zijn oorspronkelijke netomvormer (Fronius, SMA, Huawei, micro-omvormers...), en wordt de hybride omvormer met batterijen aangesloten op de elektrische verdeelkast in AC-parallel. Deze architectuur maakt het mogelijk om de oorspronkelijke PV-installatie te behouden zonder aanpassingen aan de DC-zijde, terwijl opslag en energie-autonomie worden toegevoegd.

« AC-koppeling biedt universele compatibiliteit: al uw omvormers werken samen via het huishoudelijk net, met intelligente energiesturing voor opslag, noodstroom en financiële optimalisatie. » – Technische dienst Wattuneed

Deze complete gids verkent de 6 mogelijke configuraties en scenario's van AC Coupling in 2025, hun voordelen, technische uitdagingen en oplossingen om uw eigen verbruik te optimaliseren. Of u nu een enkelfasig of driefasig systeem heeft, een net met of zonder nuldraad, een mix van omvormers van verschillende merken (Deye, Sofar, Fronius, SMA...), deze gids helpt u om AC-koppeling professioneel onder de knie te krijgen.

Configuratie 1: Eenvoudige AC Coupling omvormer grid-tie + hybride omvormer

De eerste configuratie is de meest voorkomende en eenvoudigste om te implementeren: een hybride omvormer toevoegen aan een bestaande fotovoltaïsche omvormer. Als u al een netomvormer (zogenaamde grid-tie of stringomvormer) voor uw panelen heeft, is het mogelijk om daar een hybride omvormer (of omvormer-lader) aan toe te voegen die op een batterijpack is aangesloten.

Werkingsprincipe van eenvoudige AC-koppeling

Beide omvormers werken parallel op het huishoudelijk net:

• De PV-omvormer injecteert zonne-energie in AC en voedt het directe verbruik van het huis
• De hybride omvormer haalt dit overschot in AC op om de batterij te laden via AC→DC conversie
• 's Avonds of bij behoefte injecteert de hybride de opgeslagen energie (DC→AC) terug om het huis te voeden
• Alles gesynchroniseerd door het interne net op 230V 50Hz te houden

Deze oplossing is ideaal voor het achteraf uitrusten van een bestaande zonne-installatie omdat het DC-bekabeling van de panelen ongemoeid laat. Zo profiteert u van het beste van twee werelden: het hoge rendement van de toegewijde PV-omvormer (98-99%) en de flexibiliteit van de hybride omvormer voor opslag en back-up.

Voordelen van eenvoudige AC-koppeling

• Snelle installatie: Alleen AC-aansluiting, geen aanpassing aan DC-zijde panelen
• Universele compatibiliteit: Werkt met alle PV-omvormers op de markt
• PV-omvormer blijft behouden: Garantie en werking ongewijzigd
• Schaalbaarheid: Batterijcapaciteit aanpasbaar naar behoefte
• Back-up mogelijk: De hybride omvormer kan essentiële lasten van stroom voorzien bij netuitval

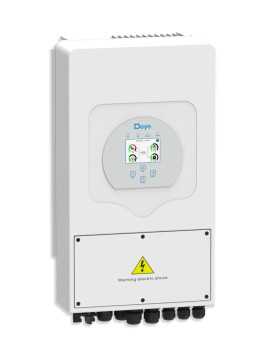

Concreet bewaakt de hybride de spanning/frequentie van het interne net en laadt de batterij zodra een zonne-overschot wordt gedetecteerd. Let er wel op dat de hybride omvormer het vereiste laadvermogen aankan en zorg voor een goede coördinatie tussen beide omvormers. 🔗 Bekijk AC Coupling Deye functies

Configuratie 2: AC Coupling met meerdere omvormers (meerdere PV + één hybride)

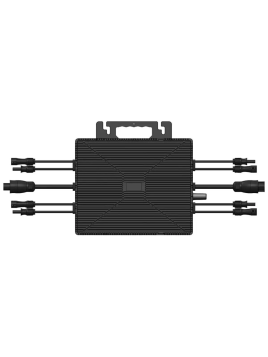

Het is niet ongewoon om meerdere PV-omvormers in gebruik te hebben, bijvoorbeeld twee stringomvormers op verschillende oriëntaties, of een cluster micro-omvormers op een complex dak. AC Coupling
