Kit de fixation sur toit en tuiles

Wattuneed

54,00 € TTC

Options

Kit de fixation pour panneaux photovoltaïques.
Convient pour tout types de toit en tuiles.

Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm

Plus de détails

En savoir plus

Ce kit contient le matériel nécessaire à la fixation de vos panneaux photovoltaïques sur toiture en tuiles.
Sélectionner simplement dans les options le nombre de panneaux disposés en portrait ou le nombre de panneaux en disposés paysage sur votre toiture >> le contenu du kit de fixation s'adapte automatiquement.

Convient pour des tuiles avec un recouvrement maximum de 11 à 12cm


Contenu du kit de fixation



Rail de fixation pour panneaux solaires



Rail en aluminium 40x40 mm

Rail en aluminium sur lequel vient se positionner le panneau solaire. Rail sur-mesure disponible sur demande.

>> En savoir plus sur le rail 40x40




Jonction pour rails

Jonction pour rail - 2 barres de fixation

Ces 2 barres servent à assembler solidement 2 morceaux de rail ensemble sans vis, ni outils ! Insérer simplement les barres de jonction dans les deux morceaux de rail à assembler.

>> En savoir plus sur la pièce de jonction




Crochet de fixation pour panneaux sur toit en tuile



Crochet de fixation double réglages pour toit en tuiles

Ce crochet se fixe sur le toit et sert à fixer le rail en aluminium servant de support au panneau solaire.
Le double réglage du crochet permet de s'adapter à toute les hauteur de lattage et peut aussi récupérer les vagues éventuelles de la toiture.

>> En savoir plus sur le Crochet de fixation double réglages pour toit en tuiles




Clame de milieu pour panneaux sur toit en tuile

Clame de milieu - fixation du panneau

Clame pour la fixation intérieure des panneaux photovoltaiques.  Hauteur réglable en fonction de la hauteur du cadre du panneau solaire : 35 - 50mm.  Se fixe sur le rail en alu avec boulon et écrou en inox (fournis).

Option : Hauteur à choisir en fonction de la hauteur du cadre du panneau.

>> En savoir plus sur la clame du milieu




Clame de fin pour panneaux sur toit en tuile



Clame de fin - fixation du panneau

Clame pour la fixation extérieure du panneau. Hauteurs disponibles : 35mm - 40mm - 45mm - 47mm - 50mm.  Cette clame se fixe sur le rail en alu avec boulon et écrou (fournis)

>> En savoir plus sur la clame de fin


schéma montage de panneaux solairesComment choisir un kit adapté à mes panneaux ?

Le kit de fixation convient à toutes toitures en tuiles. Grâce à ses options, il s'adapte à la disposition de vos panneaux.

Les fixations sont compatibles avec les panneaux de dimensions classiques (maximum 1m66 / 1m03).

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Par exemple, la disposition ci-contre nécessite 3x le produit Kit de Fixation :
> 1er kit pour la rangée 1: 3 panneaux en portrait
> 2e kit pour la rangée 2 : 2 panneaux en paysages
> 3e kit pour la rangée 3 : 2 panneaux en paysages

2. Sélectionnez la clame adapté à votre panneau

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour que celui-ci soit solidement fixer au rail.

Les hauteur de clames disponibles : 35 - 40 - 45 - 47 - 50 mm


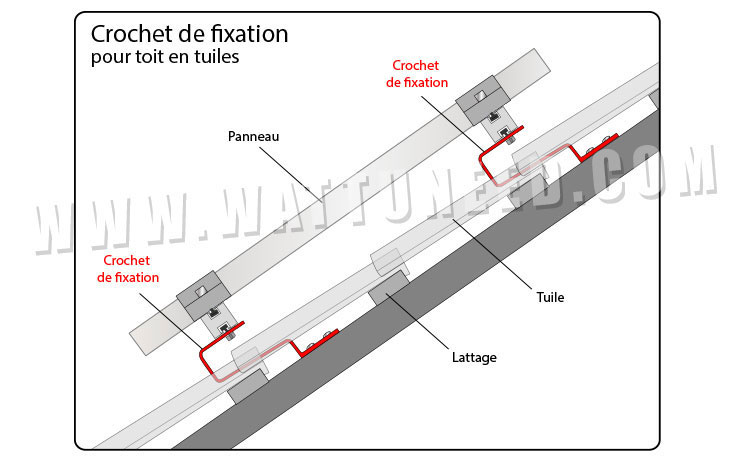

Schéma d'installation des crochets de fixation pour panneaux solaires



Schéma de montage sur toit tuiles

Détail du matériel fourni en fonction de la quantité de panneau



Panneaux en portrait
Nombre de panneauxRail (m)Détail des rails*JonctionCrochet double réglageClame de milieuClame de fin
1 panneau2(2 x 1,04m)0404
2 panneaux4(2 x 2,10m)0624
3 panneaux6(2 x 2,10m et 2 x 1,04m)2844
4 panneaux8(4 x 2,10m)21064
5 panneaux10(4 x 2,10m et 2 x 1,04m)41284
6 panneaux12(6 x 2,10m)412104
7 panneaux14(6 x 2,10m et 2 x 1,04m)614124
8 panneaux16(8 x 2,10m)616144
9 panneaux18(8 x 2,10m et 2 x 1,04m)816164
10 panneaux20(10 x 2,10m)818184
11 panneaux22(10 x 2,10m et 2 x 1,04m)1018204
12 panneaux24(12 x 2,10m)1020224
13 panneaux26(12 x 2,10m et 2 x 1,04m)1222244
14 panneaux28(14 x 2,10m)1222264
15 panneaux30(14 x 2,10m et 2 x 1,04m)1424284
16 panneaux32(16 x 2,10m)1426304
17 panneaux34(16 x 2,10m et 2 x 1,04m)1626324
18 panneaux36(18 x 2,10m)1628344
19 panneaux38(18 x 2,10m et 2 x 1,04m)1830364
20 panneaux40(20 x 2,10 m)1832384



Panneaux en paysage
Nombre de panneauxRail (m)Détail des rails*JonctionCrochet double réglageClame de milieuClame de fin
1 panneau3,4(2 x 1,80m)0404
2 panneaux6,8(4 x 1,80m)2624
3 panneaux10,2(4 x 1,80m et 2 x 1,60m)4844
4 panneaux13,6(6 x 1,80m et 2 x 1,60m)61064
5 panneaux17(8 x 1,80m et 2 x 1,60m)81284
6 panneaux20,4(10 x 1,80m et 2 x 1,60m)1014104
7 panneaux23,8(10 x 1,80m et 4 x 1,60m)1216124
8 panneaux27,2(12 x 1,80m et 2 x 1,60m)1418144
9 panneaux30,6(14 x 1,80m et 4 x 1,60m)1620164
10 panneaux34(16 x 1,80m et 4 x 1,60m)1822184
11 panneaux37,4(18 x 1,80m et 4 x 1,60m)2024204
12 panneaux40,8(20 x 1,80m et 4 x 1,60 m)2226224
13 panneaux44,2(22 x 1,80m et 4 x 1,60m)2428244
14 panneaux47,6(24 x 1,80m et 4 x 1,60m)2630264
15 panneaux51(26 x 1,80m et 4 x 1,60m)2832284
16 panneaux54,4(28 x 1,80m et 4 x 1,60m)3034304
17 panneaux57,8(30 x 1,80m et 4 x 1,60m)3236324
18 panneaux61,2(32 x 1,80m et 4 x 1,60m)3438344
19 panneaux64,6(34 x 1,80m et 4 x 1,60m)3640364
20 panneaux68(36 x 1,80m et 4 x 1,60m)3842384



* Les détails des rails sont données à titre indicatif et dépend de la taille des panneaux (qui fait varier les longeurs des rails).



Fiches techniques & documents

Caractéristiques techniques

Type de matérielToit en tuiles
