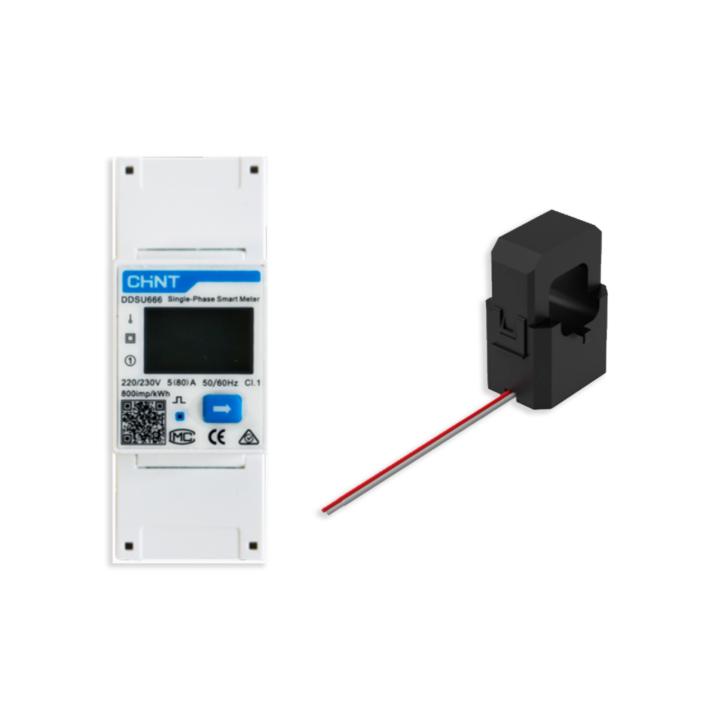

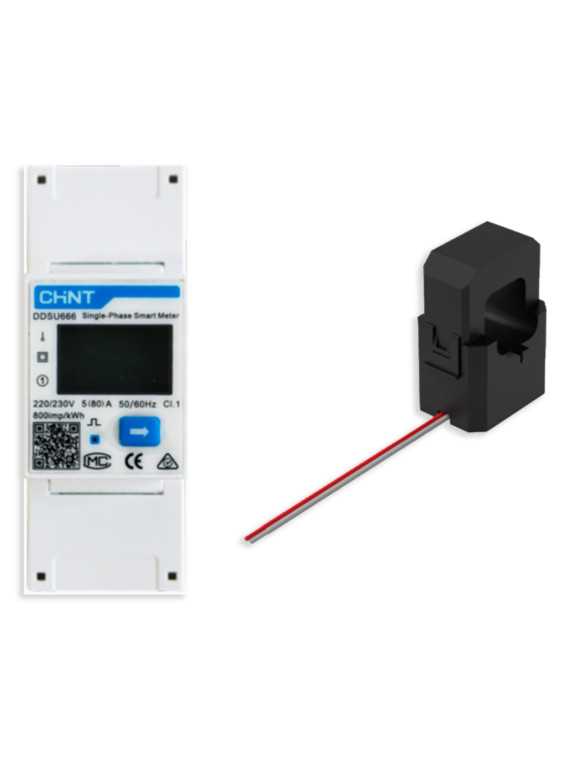

Compteur intelligent CHINT Mono + CT pour routeur Solenso

Smart Meter CHINT Monophasé avec Transformateur de Courant

Le Smart Meter CHINT Mono + CT est un compteur électrique monophasé de mesure bidirectionnelle spécialement conçu pour les installations photovoltaïques équipées d'un routeur Solenso SLS ou SLT. Grâce à son transformateur de courant externe, il permet de mesurer avec précision la production d'énergie solaire, la consommation des charges et l'énergie exportée vers le réseau.

Pourquoi choisir un compteur avec transformateur de courant (CT) ?

Le modèle avec CT est indispensable dans deux situations :

• Impossible de raccorder directement : Lorsque la connexion directe au circuit électrique n'est pas possible pour des raisons techniques ou de sécurité
• Installations de forte puissance : Pour les systèmes photovoltaïques dépassant 5 kWc où les courants mesurés dépassent les limites des compteurs standards
• Flexibilité d'installation : Le CT permet une installation simplifiée sans couper le circuit électrique
• Précision améliorée : Mesures jusqu'à 80A avec une classe de précision de 0,5% pour l'énergie

Compatibilité avec l'écosystème Solenso

Ce compteur est conçu pour fonctionner en parfaite synergie avec les routeurs Solenso DTU-SLS et DTU-SLT, qui assurent la collecte et la supervision des micro-onduleurs photovoltaïques. L'ensemble forme un système complet de monitoring et d'optimisation de votre installation solaire.

Solution complète Solenso : Associez ce compteur avec les micro-onduleurs Solenso Sol-H350 (350W) ou SM900SG (900W), le routeur DTU-SLS et profitez d'un monitoring précis via l'application dédiée.

Communication Modbus RTU pour une intégration avancée

Le Smart Meter CHINT utilise le protocole Modbus RTU via interface RS485, standard industriel garantissant une communication rapide et fiable avec le routeur Solenso. Cette connectivité permet :

• Transmission en temps réel des données de production et consommation
• Calcul instantané du taux d'autoconsommation
• Historiques détaillés sur l'application Solenso
• Fonction export zéro pour limiter l'injection réseau

Installation simple sur rail DIN

Compact et montage sur rail DIN 35 mm, le compteur CHINT s'installe facilement dans votre tableau électrique. Avec seulement 2 modules de largeur (36 mm), il s'intègre même dans les tableaux à espace limité. Le transformateur de courant se fixe par simple pince autour du câble à mesurer, sans nécessiter de coupure du circuit.

Précision et fiabilité pour un monitoring optimal

Cette précision de classe 0,5% garantit des mesures fiables pour optimiser votre autoconsommation et évaluer les performances réelles de votre installation photovoltaïque.

Caractéristiques techniques principales

• Type de réseau : Monophasé (1P2W)
• Tension d'entrée : 176-288 Vac (phase)
• Courant maximal mesuré : 0-80A via CT externe
• Interface de communication : RS485 / Modbus RTU
• Consommation du compteur : ≤ 1,5 W
• Température de fonctionnement : -25°C à +55°C
• Dimensions : 36 x 100 x 65,5 mm (2 modules DIN)

Transformateur de courant CT-100A/5A inclus

Le kit comprend un transformateur de courant CT-100A/5A avec câble de 1 mètre :

• Courant primaire nominal : 100A
• Courant secondaire : 5A
• Classe de précision : 2% @ 10% du courant nominal
• Installation en boucle autour du conducteur
• Dimensions : 52 x 66 x 34 mm
• Plage de température : -25°C à +65°C

Applications recommandées

Le Smart Meter CHINT Mono + CT est idéal pour :

• Installations résidentielles monophasées avec micro-onduleurs Solenso (jusqu'à 5 kWc)
• Systèmes d'autoconsommation avec ou sans injection réseau
• Monitoring de production solaire pour optimiser les consommations
• Installations Plug & Play pour particuliers et petits professionnels
