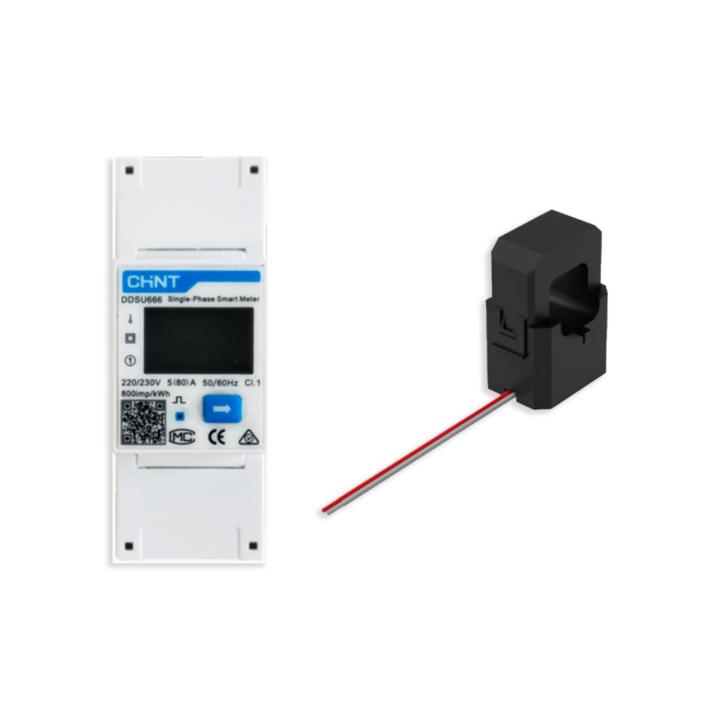

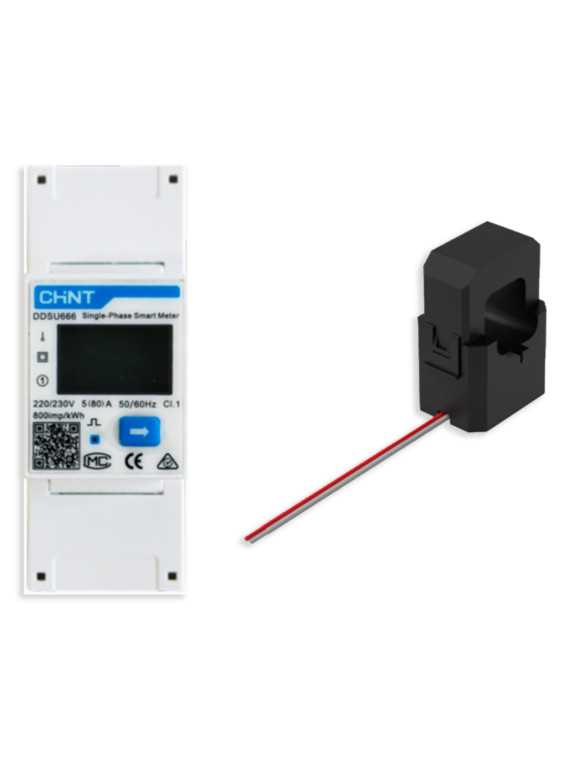

Intelligenter Zähler CHINT Mono + CT für Solenso-Router

Smart Meter CHINT Einphasig mit Stromtransformator

Der Smart Meter CHINT Mono + CT ist ein einphasiger Stromzähler mit bidirektionaler Messung, der speziell für Photovoltaikanlagen mit einem Solenso SLS- oder SLT-Router entwickelt wurde. Dank seines externen Stromwandlers ermöglicht er eine genaue Messung der Solarstromerzeugung, des Lastverbrauchs und der in das Netz exportierten Energie.

Warum sollte ich einen Zähler mit Stromwandler (CT) wählen?

Das Modell mit CT ist in zwei Situationen unverzichtbar:

• Direkter Anschluss nicht möglich: Wenn der direkte Anschluss an den Stromkreis aus technischen oder Sicherheitsgründen nicht möglich ist.
• Anlagen mit hoher Leistung: Bei Photovoltaiksystemen mit mehr als 5 kWp, bei denen die gemessenen Ströme die Grenzen von Standardzählern überschreiten.
• Flexible Installation: Der CT ermöglicht eine vereinfachte Installation, ohne den Stromkreis zu unterbrechen.
• Verbesserte Genauigkeit: Messungen bis 80A mit einer Genauigkeitsklasse von 0,5% für Energie.

Kompatibilität mit dem Solenso-Ökosystem.

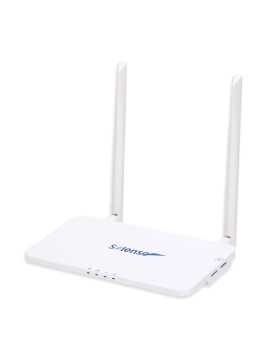

Dieser Zähler ist so konzipiert, dass er in perfekter Synergie mit den Solenso-Routern DTU-SLS und DTU-SLT arbeitet, die die Erfassung und Überwachung von PV-Mikrowechselrichtern übernehmen. Zusammen bilden sie ein komplettes System zur Überwachung und Optimierung Ihrer Solaranlage.

Solenso-Komplettlösung: Kombinieren Sie diesen Zähler mit den Solenso-Mikrowechselrichtern Sol-H350 (350W) oder SM900SG (900W), dem DTU-SLS-Router und profitieren Sie von einer präzisen Überwachung über die dedizierte Anwendung.

Modbus RTU-Kommunikation für eine erweiterte Integration.

Der CHINT Smart Meter verwendet das Modbus RTU-Protokoll über die RS485-Schnittstelle, einen Industriestandard, der eine schnelle und zuverlässige Kommunikation mit dem Solenso-Router gewährleistet. Diese Konnektivität ermöglicht :

• Echtzeit-Übertragung von Produktions- und Verbrauchsdaten.
• Sofortige Berechnung der Eigenverbrauchsquote.
• Detaillierte Verläufe in der Solenso-Anwendung.
• Null-Export-Funktion zur Begrenzung der Netzeinspeisung.

Einfache Installation auf DIN-Schiene

Kompakt und auf einer 35 mm DIN-Schiene montiert, lässt sich der CHINT-Zähler einfach in Ihre Schalttafel einbauen. Mit nur 2 Modulen in der Breite (36 mm) passt er sogar in Schalttafeln mit begrenztem Platzangebot. Der Stromwandler wird mit einer einfachen Klemme um das zu messende Kabel herum befestigt, ohne dass der Stromkreis unterbrochen werden muss.

Genauigkeit und Zuverlässigkeit für ein optimales Monitoring.

Die Genauigkeit der Klasse 0,5% garantiert zuverlässige Messungen zur Optimierung Ihres Eigenverbrauchs und zur Bewertung der tatsächlichen Leistung Ihrer Photovoltaikanlage.

Wichtigste technische Daten

• Netzwerktyp: Einphasig (1P2W)
• Eingangsspannung: 176-288 Vac (Phase).
• Maximal gemessener Strom: 0-80A über externen CT.
• Kommunikationsschnittstelle: RS485 / Modbus RTU.
• Stromverbrauch des Zählers: ≤ 1,5 W
• Betriebstemperatur: -25°C bis +55°C
• Abmessungen: 36 x 100 x 65,5 mm (2 DIN-Module).

Stromtransformator CT-100A/5A im Lieferumfang enthalten.

Das Set enthält einen Stromwandler CT-100A/5A mit 1 m Kabel :

• Primärer Nennstrom: 100A
• Sekundärstrom: 5A
• Genauigkeitsklasse: 2% @ 10% des Nennstroms.
• Installation als Schleife um den Leiter.
• Abmessungen: 52 x 66 x 34 mm.
• Temperaturbereich: -25°C bis +65°C

Empfohlene Anwendungen

Das Smart Meter CHINT Mono + CT ist ideal für :

• Einphasige Wohnanlagen mit Solenso Mikro-Wechselrichtern (bis zu 5 kWp).
• Eigenverbrauchssysteme mit oder ohne Netzeinspeisung.
• Monitoring der Solarproduktion, um den Verbrauch zu optimieren.
• Plug & Play-Installationen für Privatpersonen und kleine Unternehmen
