🔌 Onduleur DEYE Triphasé 3x230V Sans Neutre : La Configuration Complète

Les réseaux électriques triphasés 3x230V sans neutre (aussi appelés réseaux IT phase-phase) représentent un défi technique majeur pour l'intégration d'onduleurs photovoltaïques. Contrairement aux réseaux classiques 3x400V avec neutre distribué, ces configurations anciennes — encore présentes dans 15 à 20 % des installations belges — nécessitent une configuration spécifique de l'onduleur et une compréhension approfondie des contraintes électriques.

Ce guide technique complet vous accompagne dans la configuration pas à pas d'un onduleur DEYE triphasé (séries SUN-6K à SUN-12K SG04LP3/SG05LP3) sur réseau IT 3x230V, avec intégration du compteur intelligent CHINT DTSU666 en mode Aron pour une gestion optimale de l'autoconsommation et du Zéro Export.

« Avec une configuration adaptée, un onduleur DEYE triphasé sur réseau 3x230V peut atteindre jusqu'à 90 % d'autoconsommation et réduire votre facture énergétique de 60 à 75 %. »
— Équipe Technique Wattuneed

⚡ Comprendre le Réseau 3x230V Sans Neutre (Réseau IT Phase-Phase)

🔍 Qu'est-ce qu'un réseau IT 3x230V ?

Un réseau IT (Isolation Terre) 3x230V sans neutre se caractérise par :

• 3 phases L1, L2, L3 : tensions phase-phase (ligne à ligne) de 220 à 230 V entre chaque paire de phases (L1-L2, L2-L3, L3-L1)
• Pas de conducteur neutre distribué : le point neutre est isolé ou relié à la terre via une impédance élevée
• Tension phase-phase ≈ 220–230 V (configuration LL – Line to Line)
• Tension phase-neutre théorique ≈ 127–133 V (√3 fois moins que la tension phase-phase), mais le neutre n'est pas accessible
• Configuration historique : anciens réseaux belges et européens, immeubles d'avant 1980, zones rurales

📊 Différence avec un réseau 3x400V + Neutre

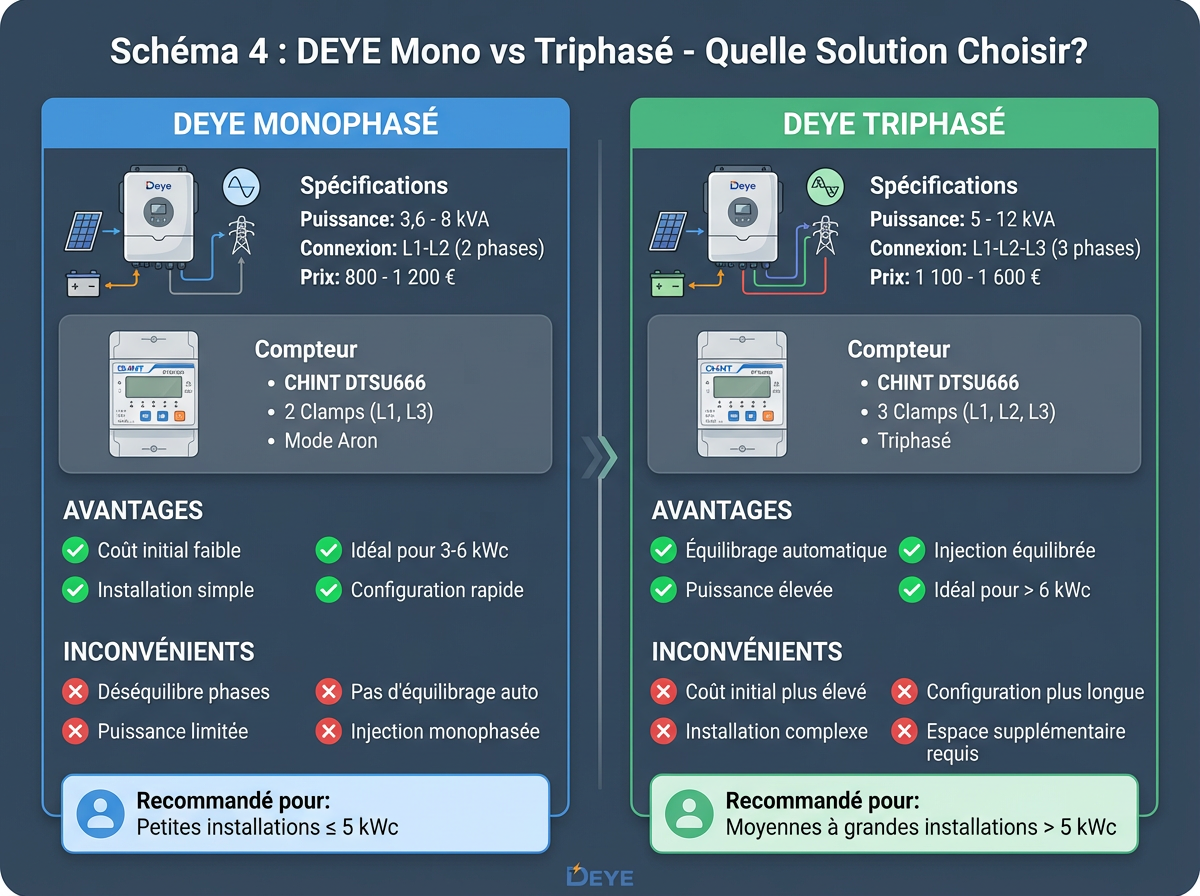

🆚 Monophasé vs Triphasé : Quel Onduleur DEYE Choisir ?

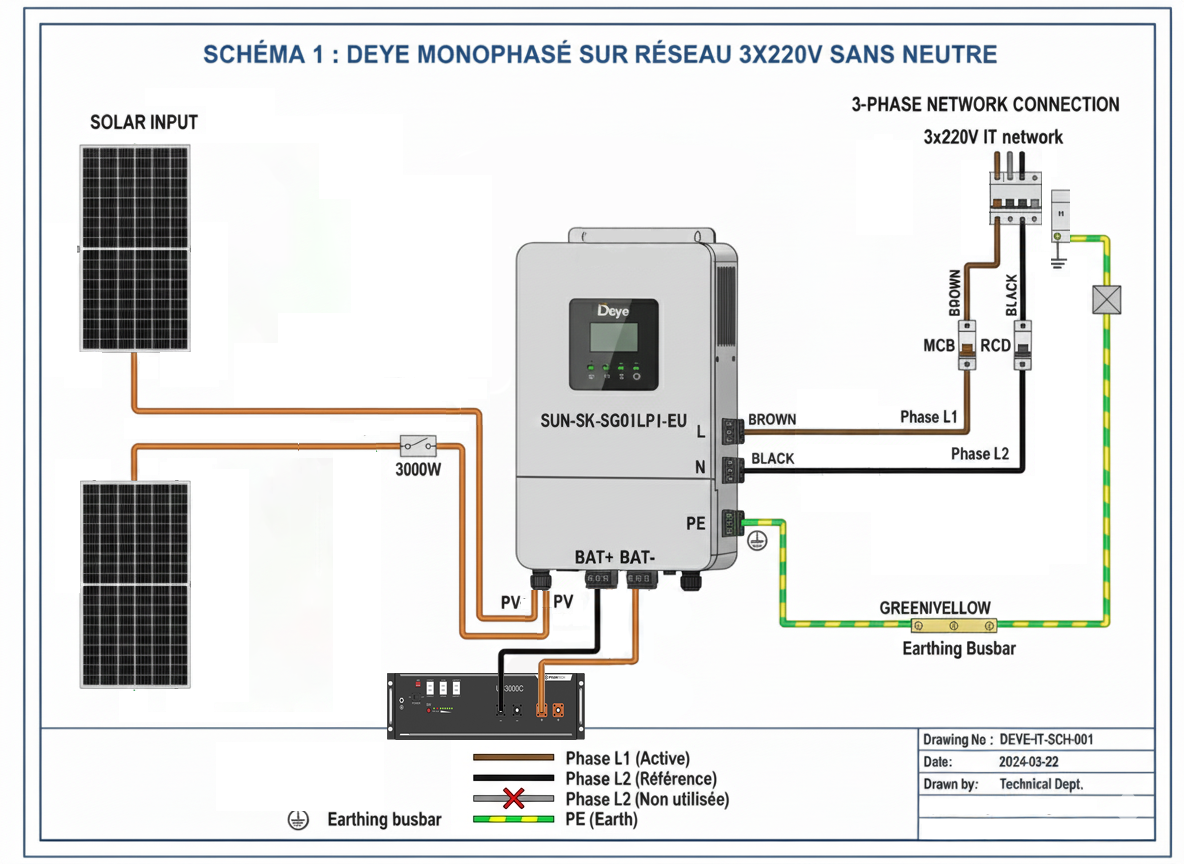

💡 Solution 1 : Onduleur DEYE Monophasé (SUN-3K/5K/6K/8K SG01LP1)

Principe : Utiliser 2 phases sur 3 (exemple : L1 + L2) avec une tension phase-phase de 220–230 V.

• Avantages :
  • Coût inférieur (800 à 1 200 € TTC selon puissance)
  • Installation simplifiée (2 fils actifs + PE)
  • Configuration rapide (mode IT activable via HMI)
  • Adapté aux petites installations (3 à 6 kWc)
• Inconvénients :
  • Déséquilibre des phases : injection sur 2 phases seulement → risque de tension asymétrique
  • Puissance limitée (max 5kVA en monophasé sur le réseau ORES)
  • Pas d'équilibrage automatique de charge
  • Conformité RGIE plus complexe (validation par organisme agréé obligatoire)

⚡ Solution 2 : Onduleur DEYE Triphasé (SUN-6K à 12K SG04LP3/SG05LP3)

Principe : Utiliser les 3 phases L1, L2, L3 avec injection équilibrée sur le réseau phase-phase.

• Avantages :
  • Équilibrage automatique des 3 phases → injection symétrique, conformité RGIE facilitée
  • Puissance d'onduleur élevée disponible : 6 à 12 kVA nominal
  • Puissance de raccordement permise par le GRD plus élevée: minimum 10 kVA sans demande
  • Évolutivité : support de batteries empilables : Pylontech ou DELONG
  • EMS avancés : Time-of-Use (TOU), Smart Load, DEYE Copilot (IA)
  • Injection réseau équilibrée → pas de perturbation des voisins
  • Conformité EN 50549-1, EN 50438, C10/11 (normes belges)
• Inconvénients :
  • Coût plus élevé (2 450 à 2 810 € TTC selon modèle)
  • Puissance disponible réduite (÷√3) en mode 3x230V : voir tableau ci-dessous
  • Configuration HMI plus complexe (6 étapes détaillées)

📉 Calcul de Puissance Disponible (Division par √3)

En mode 3x230V phase-phase, la puissance AC disponible est réduite par un facteur √3 ≈ 1,732 par rapport à la puissance nominale de l'onduleur :

⚙️ Procédure de Configuration DEYE 3x230V (6 Étapes)

La configuration d'un onduleur DEYE triphasé sur réseau IT 3x230V nécessite une attention particulière aux paramètres HMI (Human Machine Interface). Voici la procédure complète validée par les experts Wattuneed.

📋 Prérequis Obligatoires

• Matériel requis :
  • Onduleur DEYE triphasé série SG04LP3 ou SG05LP3 (SUN-6K à SUN-12K)
  • Compteur intelligent CHINT DTSU666 triphasé avec 2 clamps CT (mode Aron)
  • Câbles de section appropriée
  • Protections différentielles : disjoncteur triphasé
• Version HMI minimale requise : 1001-C024 ou supérieure
  • Vérification : Menu Advanced Settings → Device Info → HMI Version
  • Si version obsolète : contactez le support Wattuneed pour mise à jour firmware
• Tension réseau stable : L1-L2, L2-L3, L3-L1 entre 200 et 253 V (tolérance ±10 %)

🔧 Procédure Détaillée en 6 Étapes

« La configuration du mode IT sur onduleurs DEYE requiert précision et rigueur. Une erreur de paramétrage peut entraîner des déconnexions intempestives ou, pire, endommager l'équipement. Faites-vous accompagner par un professionnel Wattuneed. »
— Service Technique Wattuneed

📊 Intégration Compteur CHINT DTSU666 en Mode Aron

🔌 Qu'est-ce que le Mode Aron (2 Clamps) ?

Le compteur CHINT DTSU666 fonctionne en mode Aron (aussi appelé méthode des 2 wattmètres) pour mesurer la puissance triphasée avec seulement 2 clamps CT (Current Transformers) au lieu de 3.

• Principe : Mesure des courants sur L1 et L3, avec L2 comme référence commune
• Formule : Puissance totale = P(L1) + P(L3), calculée par le compteur
• Avantage : Réduction du nombre de capteurs (coût, complexité)
• Limite : Puissance maximale mesurable ≈ 3,68 kVA en mode Aron (suffisant pour Zéro Export sur installations domestiques)

🔧 Installation Physique du CHINT DTSU666

1. Montage sur rail DIN : à proximité du disjoncteur général triphasé
2. Connexions CT (clamps) :
   • CT1 (clamp 1) → Phase L1 (fil BRUN)
   • CT3 (clamp 3) → Phase L3 (fil GRIS)
   • L2 (fil NOIR) → Non clampé, utilisé comme référence électrique
3. Câblage RS485 : connexion série vers l'onduleur DEYE
   • Borne A+ DTSU666 → Borne A+ onduleur
   • Borne B- DTSU666 → Borne B- onduleur
   • Longueur max : 15 m (câble blindé recommandé)
4. Adresse Net ID : configurer sur 33 (valeur par défaut DEYE)

⚙️ Configuration Logicielle (HMI DEYE)

Navigation HMI :

✅ Validation Fonctionnelle

Une fois configuré, vérifiez sur l'écran LCD de l'onduleur ou l'application DEYE Cloud :

• Mesure CT active : Puissance réseau affichée (positive = consommation, négative = injection)
• Zéro Export actif : Si surplus PV, l'onduleur réduit l'injection pour maintenir ≤ 0 W vers le réseau
• Réactivité : Temps de réponse ≈ 2–5 secondes (limitation technologique du mode Aron)

🧠 Optimisation EMS : TOU, Smart Load et DEYE Copilot

Les onduleurs DEYE triphasés intègrent des systèmes de gestion énergétique (EMS) avancés permettant de maximiser l'autoconsommation, réduire les coûts et prolonger la durée de vie des batteries.

⏰ Time-of-Use (TOU) – Arbitrage Tarifaire

Le mode TOU permet de programmer des plages horaires pour optimiser l'utilisation des batteries selon les tarifs heures creuses (HC) / heures pleines (HP) de votre fournisseur d'énergie.

• Heures Creuses (HC) : 22h–7h → Charge batterie depuis réseau (si tarif avantageux)
• Heures Pleines (HP) : 7h–22h → Décharge batterie pour alimenter la maison (évite consommation réseau coûteuse)
• Configuration HMI : Menu EMS → Time-of-Use → Add Time Slots
• Économies estimées : 200 à 300 € par an avec tarif bi-horaire Belgique

🔌 Smart Load – Gestion Intelligente des Charges

La fonction Smart Load permet de piloter des équipements non critiques (chauffe-eau, piscine, borne de recharge VE) en fonction du surplus PV disponible.

• Principe : Relais programmables (ou via contacteurs externes) activés lorsque production PV > consommation instantanée
• Équipements compatibles :
  • Chauffe-eau électrique (2–3 kW) : chauffage pendant pics solaires
  • Pompe piscine (0,5–1,5 kW) : filtration en journée uniquement
  • Borne VE (3,7–11 kW) : charge véhicule avec surplus PV
• Gain d'autoconsommation : +15 à 25 % selon profil de consommation

🤖 DEYE Copilot – IA Prédictive (Nouveauté 2025)

Le système DEYE Copilot (disponible via mise à jour firmware HMI 1001-C030+) utilise l'intelligence artificielle pour optimiser la gestion énergétique en temps réel.

• Fonctions IA :
  • Prévision météo solaire (production PV anticipée sur 48h)
  • Apprentissage automatique du profil de consommation du foyer
  • Optimisation dynamique des cycles charge/décharge batterie
  • Recommandations tarifaires (meilleur moment pour charger depuis réseau)
• Gains mesurés (tests Wattuneed) :
  • Autoconsommation : +12 % en moyenne sur 6 mois
  • Cycles batterie optimisés : +8 % de durée de vie estimée
  • Rentabilité globale : +8 à 10 % sur 20 ans

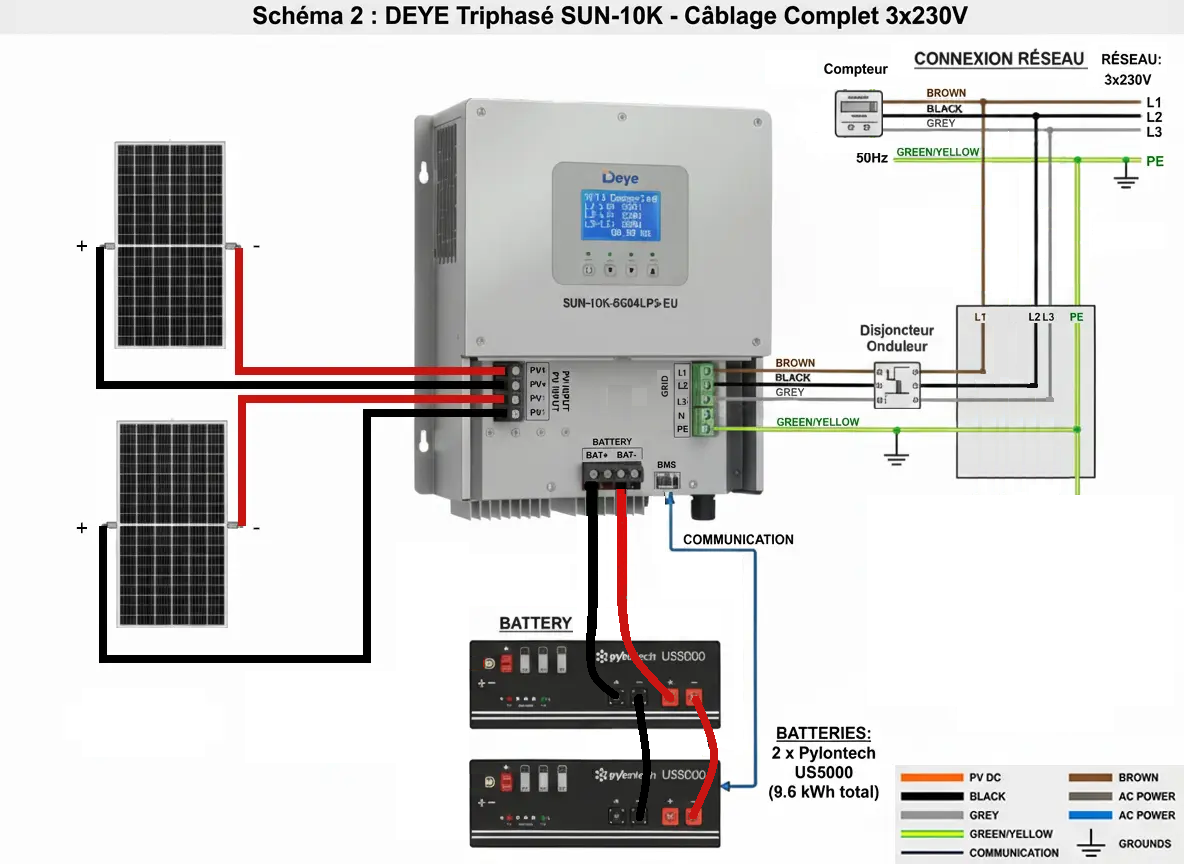

💰 Cas Pratique : Installation 6 kWc + 9,6 kWh (Belgique)

📐 Configuration Technique

📊 Performance et Rentabilité

• Production PV annuelle : ≈ 5 400 kWh (orientation sud, inclinaison 35°, Belgique centrale)
• Consommation foyer type : 4 500 kWh/an
• Taux d'autoconsommation :
  • Sans batteries : 40 à 50 %
  • Avec batteries (2× US5000 = 9,6 kWh) : 85 à 90 %
• Injection réseau résiduelle : ≈ 540 kWh/an (10 % de la production)
• Consommation réseau résiduelle : ≈ 450 kWh/an (10 % des besoins)

💶 Calcul de Rentabilité

« Avec une installation DEYE triphasée optimisée et des batteries Pylontech, nos clients belges atteignent des taux d'autoconsommation de 90 % et un ROI inférieur à 5 ans. L'indépendance énergétique n'a jamais été aussi accessible. »
— Équipe Commerciale Wattuneed

📚 Ressources et Support Wattuneed

🛠️ Outils en Ligne

• Dimensionneur PV automatique : calculez la puissance optimale selon votre toiture et consommation
  → Boîte à Outils Wattuneed
• Calculateur de rentabilité : estimez votre ROI avec ou sans primes régionales
• Simulateur d'autoconsommation : projetez votre taux d'autoconsommation avec/sans batteries

📖 Documentation Technique

• Guides d'installation DEYE (PDF) : manuels utilisateur, datasheets, certificats de conformité
  → Support Wattuneed
• Fiches techniques batteries Pylontech : protocoles BMS, paramétrage CAN/RS485
• Normes RGIE et C10/11 : résumés conformité électrique Belgique

📞 Support Client Dédié

• Assistance technique : +32 87 45 00 34 (lun-ven 9h-18h)
• Email support : info@wattuneed.com
• Plateforme SAV en ligne : support.wattuneed.com (tickets, FAQ, vidéos tutoriels)

🏗️ Installation Clé en Main

Wattuneed propose des installations complètes clé en main par des électriciens qualifiés et certifiés :

• Visite technique gratuite et devis personnalisé
• Installation conforme RGIE + validation organisme agréé
• Garanties : 10 ans onduleur, 10 ans batteries, 25 ans panneaux
• Formations utilisateur : prise en main HMI, monitoring, maintenance

❓ Questions Fréquentes (FAQ)

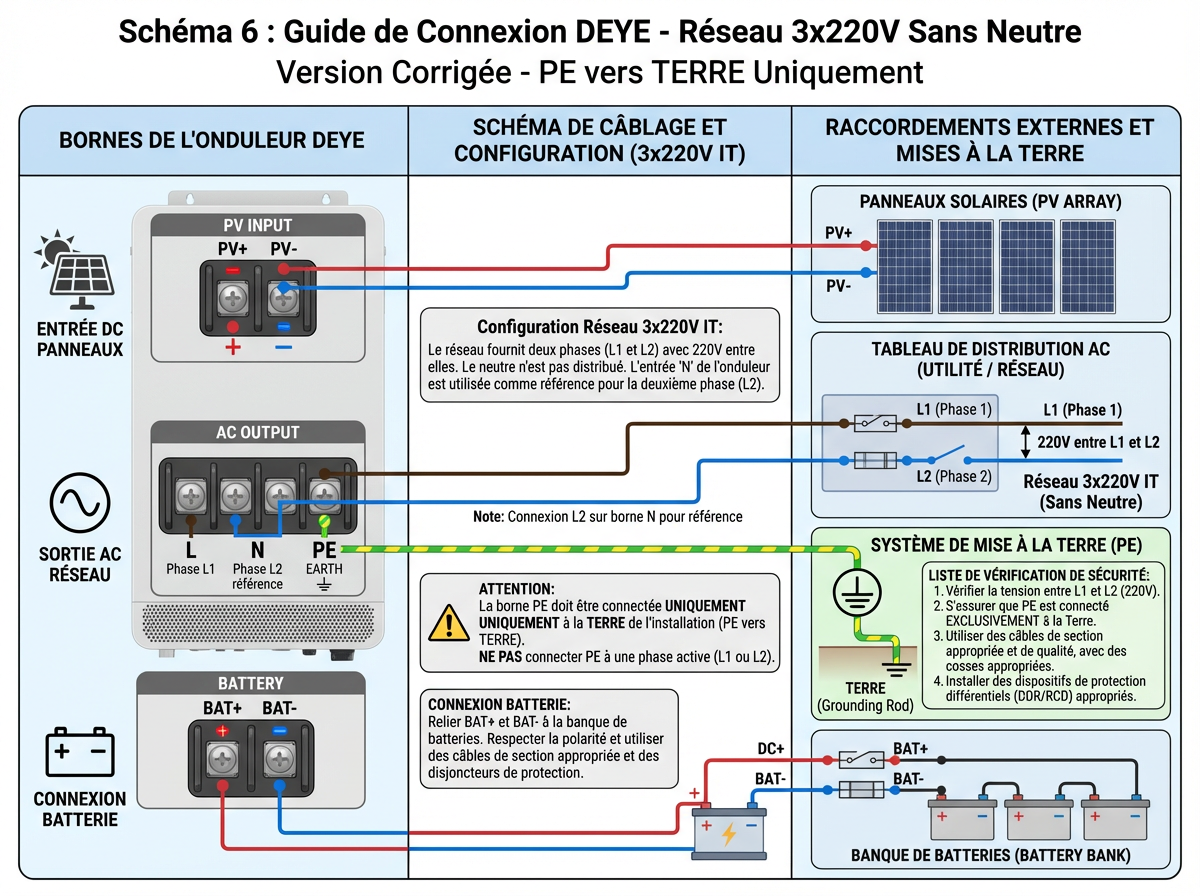

1️⃣ Puis-je utiliser un onduleur DEYE monophasé sur un réseau 3x230V sans neutre ?

Réponse : Oui, en connectant le terminal L à la phase L1 et le terminal N à la phase L2 (qui sert de référence). Le terminal PE doit être relié à la terre uniquement. Attention : cette configuration crée un déséquilibre des phases et nécessite une validation RGIE par organisme agréé. Pour les installations > 6 kWc, privilégiez un onduleur triphasé.

2️⃣ Quelle est la puissance réelle disponible d'un DEYE SUN-10K en mode 3x230V ?

Réponse : La puissance nominale de 10 kVA doit être divisée par √3 (≈ 1,732) en configuration phase-phase 3x230V. Résultat : ≈ 5 774 W disponibles. Cette réduction est due à la mesure ligne-ligne (LL) au lieu de ligne-neutre (LN) classique.

3️⃣ Le compteur CHINT DTSU666 fonctionne-t-il en mode Aron avec seulement 2 clamps ?

Réponse : Oui, le DTSU666 supporte le mode Aron (2 wattmètres) en plaçant les clamps CT1 sur L1 et CT3 sur L3, avec L2 comme référence non clampée. Limitation : puissance mesurable max ≈ 3,68 kVA. Pour installations > 10 kWc avec injection importante, envisagez un compteur 3 clamps (SDM630 Modbus).

4️⃣ Puis-je activer le Zéro Export absolu (0 W d'injection) ?

Réponse : Oui, via le menu HMI Grid Parameter → Zero Export Enabled et Export Limit = 0 W. Attention : en mode Aron, la réactivité est limitée (2–5 s de latence). Vous pouvez observer des pics d'injection momentanés de 100–300 W lors de variations rapides de consommation.

5️⃣ Quelles sont les primes et aides disponibles en Belgique pour une installation photovoltaïque ?

Réponse : Les aides varient selon la région :

• Wallonie : Prime Qualiwatt (anciennement) remplacée par tarif prosumer avantageux + TVA 6 % sur installations ≤ 10 kWc
• Bruxelles : Prime Prosumer + certificats verts (CV) selon puissance installée
• Flandre : Système de comptage net (saldering) partiellement maintenu + prêts à taux réduit

Contactez Wattuneed pour un accompagnement personnalisé dans vos démarches administratives.

6️⃣ Combien de temps faut-il pour installer et configurer un onduleur DEYE triphasé sur réseau IT ?

Réponse : Comptez environ 1 à 2 jours pour une installation clé en main par un professionnel Wattuneed :

• Jour 1 : Montage onduleur, batteries, câblage AC/DC, protections, compteur CHINT
• Jour 2 : Configuration HMI (6 étapes détaillées), tests de validation, formation utilisateur

Pour un auto-installateur expérimenté : ajoutez 1 jour supplémentaire pour la configuration et le dépannage.
