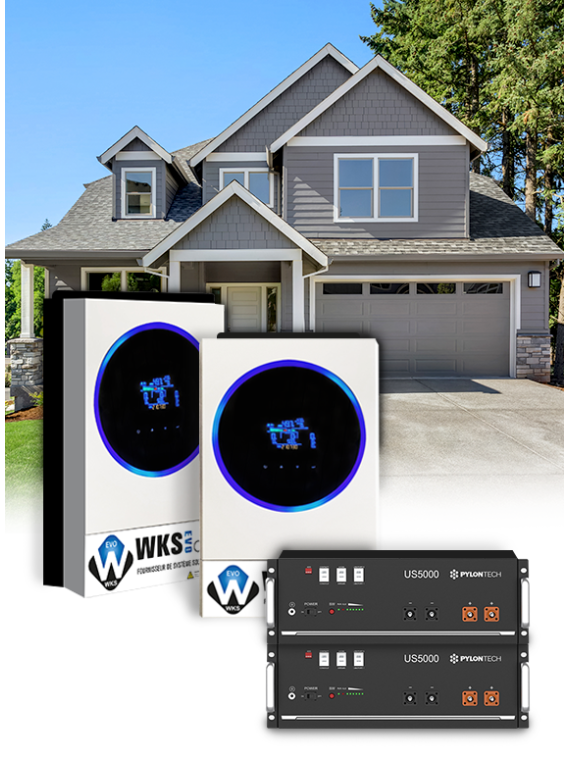

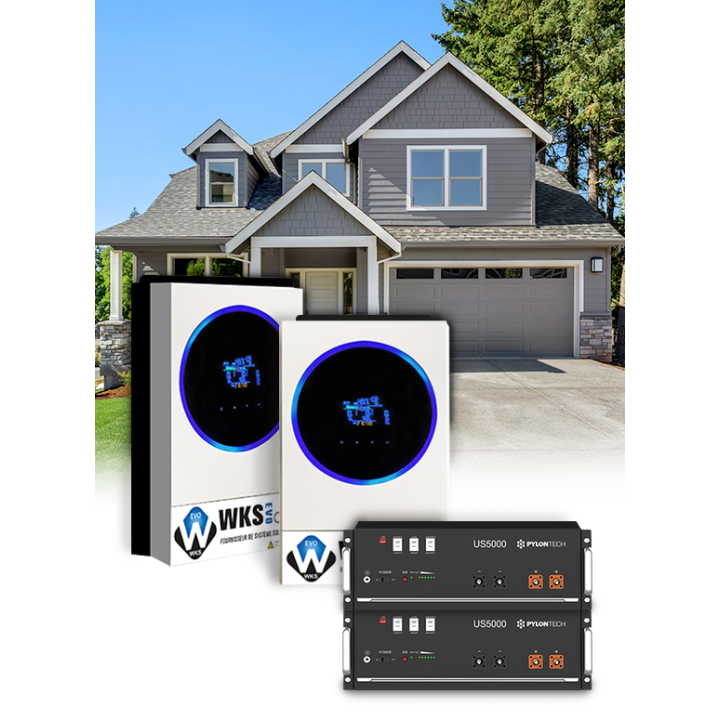

Pack onduleurs WKS EVO Circle 11,2 kVA et batteries lithium Pylontech US5000 9,6 kWh

L'association de l'onduleur hybride WKS Evo 5,6 kVA 48V avec un parc de batteries Pylontech représente un choix judicieux pour les installations solaires domestiques et professionnelles. Cette combinaison garantit une efficacité énergétique optimale, une gestion intelligente de l'énergie, et une fiabilité accrue du système. Les batteries Pylontech, reconnues pour leur longue durée de vie et leur performance stable, complètent parfaitement la technologie avancée de l'onduleur WKS Evo, offrant ainsi une solution d'alimentation durable et économique.

Tous nos packs sont configurables. Dans les options vous pouvez cliquer sur le produit pour choisir un autre modèle ou changer les quantités pour adapter le kit à vos besoins.
Vous pouvez également voir le détails des produits choisis directement en dessous du prix.

Avis important pour nos clients en Belgique : Une cotisation environnementale de 114,73 € HTVA sera appliquée à l'achat de chaque batterie lithium Pylontech US5000. Plus d'informations en bas de page.

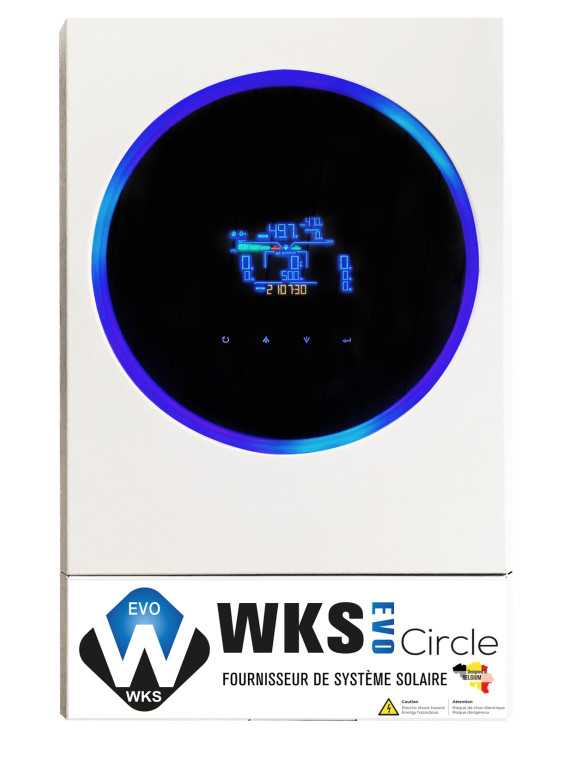

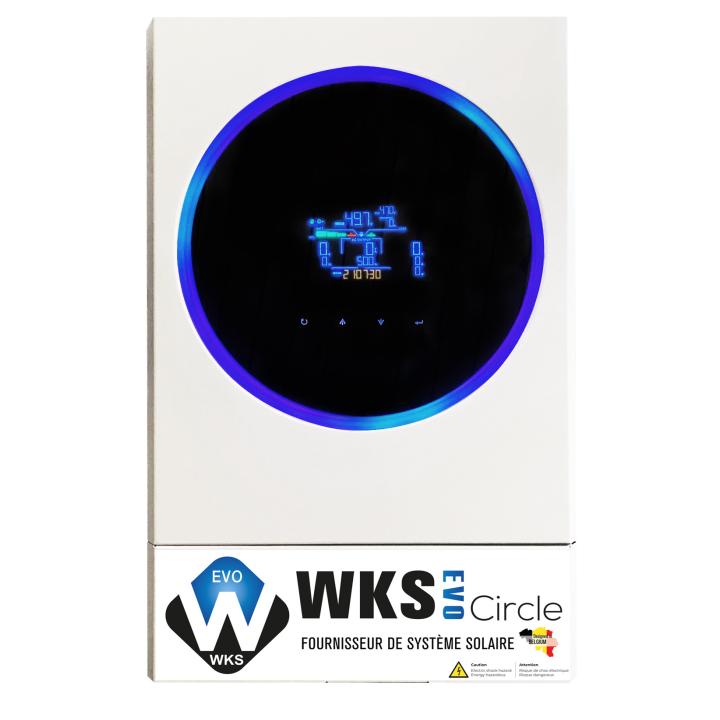

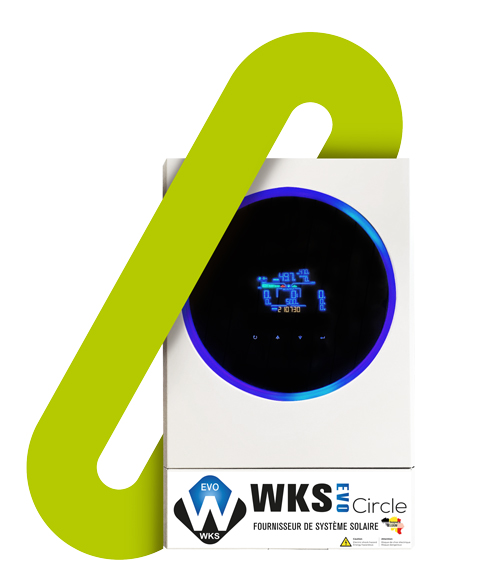

WKS EVO Circle 5.6kVA

Découvrez la révolution énergétique avec le WKS EVO Circle, un onduleur solaire de nouvelle génération qui vous assure une alimentation intelligente et performante. Grâce à son régulateur MPPT avancé, il optimise la charge de vos batteries en ajustant la puissance DC de vos panneaux solaires. Fini les soucis de batterie faible ! Son design sans transformateur garantit une conversion de puissance fiable, le tout dans un format compact adaptable à tous les espaces.

Technologie de pointe : Avec un onduleur solaire MPPT à onde sinusoïdale pure, vous bénéficiez d'un courant stable et de qualité pour alimenter tous vos appareils.

Contrôle personnalisé : L'anneau LED d'état avec des lumières RVB permet une visualisation instantanée et personnalisée du statut de l'onduleur, ajoutant une touche de modernité et de convivialité.

Surveillance intuitive : Grâce au Wi-Fi intégré et à l'application mobile dédiée, surveillez et contrôlez votre onduleur en temps réel, avec la possibilité de personnaliser les réglages et de consulter les données enregistrées.

Polyvalence et Fiabilité : L'onduleur offre une large plage d'entrée DC, des événements de journal de données stockés et peut fonctionner en parallèle avec jusqu'à 9 unités, assurant une performance optimale et une disponibilité constante.

Utilisation adaptative : Vous avez le pouvoir de choisir comment votre onduleur fonctionne, grâce à des options de mode configurables par minuterie, ce qui vous permet d'optimiser votre consommation d'énergie selon vos besoins.

Ecran d'affichage et de commande

L'écran d'affichage de l'onduleur revêt une importance cruciale dans la surveillance et la gestion de votre système. En fournissant des informations en temps réel sur la production d'énergie solaire, la consommation d'énergie, l'état du système, et en affichant des messages d'erreur ou d'alerte en cas de dysfonctionnement, cet écran permet aux utilisateurs de suivre et d'optimiser les performances de leur installation solaire. De plus, il offre des fonctionnalités de paramétrage et de configuration, facilitant ainsi la personnalisation du système selon les besoins spécifiques.

Trois effets de lumière RVB

• Défilement circulaire: Profitez d'un défilement rapide et continu de la couleur sélectionnée dans un mouvement circulaire.

• Roue: Illuminez votre espace avec des lumières scintillantes dans la couleur de votre choix.

• Chasing: Créez un effet lumineux captivant en faisant briller la couleur choisie de haut en bas dans le cercle.

Câblage et connexion

1. Connecteurs PV
2. Connecteurs d'entrée AC
3. Connecteurs de sortie AC (connexion de charge)
4. Connecteurs de batterie
5. Port de partage de courant
6. Port de communication parallèle
7. Disjoncteur
8. Interrupteur de puissance
9. Contact sec
10. Port USB en tant que port de communication USB et port de fonction USB
11. Port de communication RS-232
12. Port de communication BMS : CAN, RS-485 ou RS-232

Avantages

• Réglage du courant de charge des batteries
• Possibilité de limiter ou interdire la charge via le réseau
• Tension d'entrée de 110 à 280V (utile pour les réseaux fluctuants)
• Mode économique (limitation de l'auto consommation)
• Réglage fin des caractéristiques de charge des batteries
• Redémarrage automatique en cas de surcharge et de sur-température
• Possibilité de limiter la décharge batterie afin de préserver leur durée de vie
• Tension de retour en mode batterie paramétrable
• Sécurité de batterie faible

Alimentation multi-énergie

Exemple : pour un besoin en consommation de 3kW, vous pouvez avoir une configuration:

• 1 kW fournis par l'énergie solaire
• 2 kW fournis par les batteries

Cette technique de multi alimentation permet de fortement diminuer le parc de batterie et de prolonger sa durée de vie.

Cet onduleur accepte jusque 6000 Wc de panneaux photovoltaïques, et peut se connecter au réseau ou à une autre source d'énergie renouvelable si la production solaire est insuffisante.

Applications :

• Résidentiel, commercial et télécommunications
• Les zones où l'approvisionnement en électricité est instable
• Les zones qui ne sont pas raccordées au réseau

Mode de fonctionnement hybride

• Si la production PV correspond à la consommation, l'onduleur ne charge ni ne décharge la batterie.​
• Si la production PV est supérieure à la consommation, le surplus d'énergie est stocké dans la batterie.​
• Si la production PV est inférieure à la consommation, la batterie se décharge pour fournir de l'énergie aux charges.​
• Si la production PV est inexistante et que la batterie est déchargée le réseau prendra le relais.

Utilisation en mode back-up

Il est possible d'utiliser l'onduleur comme "back-up", sans panneaux photovoltaïques. Dans ce mode, l'onduleur assurera le rôle d'UPS, pour protéger vos appareils des coupures du réseau.

L'onduleur protège ainsi les ordinateurs et l'équipement audio-visuel, ou toute autre charge sensible en fournissant un courant stable. Il garantit une alimentation sans interruption des consommateurs.
L'électricité produite à partir de ces onduleurs pur sinus est stable.

Possibilité de ne protéger qu'une ou plusieurs pièces de votre maison en passant par le coffret de distribution.

Utilisation en mode Off-grid (hors réseau)

Dans cette configuration, l'onduleur utilise les panneaux pour alimenter les consommateurs et pour charger les batteries lorsque le soleil est présent. L'onduleur tire le courant des batteries pour assurer la distribution de l'énergie la nuit .

Il y a possibilité d'ajouter un groupe électrogène sur l'entrée AC de l'onduleur pour assurer une alimentation de secours.

Utilisation en mode hybride

L'onduleur prend du courant sur le réseau uniquement si les batteries sont vides et que la production solaire n'était pas suffisante pour couvrir la consommation.

L'onduleur ne réinjecte jamais de courant sur le réseau électrique.

Comme pour le mode "back-up", il est possible de ne connecter qu'une partie de votre installation domestique sur l'onduleur. Les consommateurs connectés à l'onduleur seront toujours alimentés, même en cas de coupure du réseau électrique de distribution. De plus, ces consommateurs seront alimentés gratuitement!

Convertisseur Pure Sinus

Le WKS est un onduleur à tension sinusoïdale pure (pur sinus) qui reproduit un courant de qualité similaire à celui du réseau public. Il peut être utilisé pour alimenter tous les types d'appareil.

Courant de charge maximum de 120A

Le WKS integre un controlleur de charge MPPT développant un courant de charge maximum de 120A

Régulateur MPPT

Le WKS possède également la technologie MPPT  (Maximum Power Point Tracking), c'est-à-dire, qu'il recherche en permanence le point de puissance maximum, ce qui permet de tirer les meilleures performances des panneaux photovoltaïques. En plus de fournir une augmentation d'énergie à une installation, il optimise la charge de la batterie et prolonge leur durée de vie. Il balaye la tension du panneau pour trouver le point de sortie de puissance maximum et est capable d'adapter la tension fournie par le panneau pour s'aligner à la tension que la batterie peut recevoir.

Possibilité du choix du mode de fonctionnement via timer

Vous pouvez déterminer le mode de fonctionnement de votre appareil grâce à une minuterie. Fixez vous-même une plage horaire dans les réglages.
Grâce à ce paramétrage, vous définissez la priorité de la source de sortie de votre onduleur pour, par exemple, choisir de recharger vos batteries en périodes d'heures creuses.

Une collection de vidéos pour tout comprendre

Thème	Objectif / Bénéfice
Étiquettes techniques	Décoder les infos des onduleurs pour bien choisir
Mesure de tension DC	Utiliser un voltmètre pour mesurer le courant continu
Boîtier de protection	Sécuriser installation : différentiel + terre
Branchement onduleur & batteries Pylontech	Optimiser installation et câblage
Coffret parafoudre (polarité)	Éviter inversion de polarité
Coffret parafoudre (terre)	Comprendre la mise à la terre
Branchement panneaux → onduleur	Maximiser rendement solaire
Branchement AC IN/OUT	Connexion électrique correcte
Câblage AC (neutre/phase)	Sécuriser installation en courant alternatif
Batterie Pylontech → onduleur WKS Circle	Assurer performance optimale
Câble de communication	Connexion fiable du système
Pré-démarrage onduleur	Vérifications avant lancement
Circuits alimentés par onduleur	Garantir bon fonctionnement & sécurité
Démarrage standard onduleur hybride	Comprendre indications & tension
Paramètres de base onduleur + batteries lithium	Optimiser réglages & performances

Logiciels

WatchPower 1.17SP1

• WatchPower MAC AMD
• WatchPower MAC ARM
• (32bit) Linux
• (64bit) Linux
• Windows

WatchPower 1.17SP3

• (32bit) Linux
• (64bit) Linux
• Windows

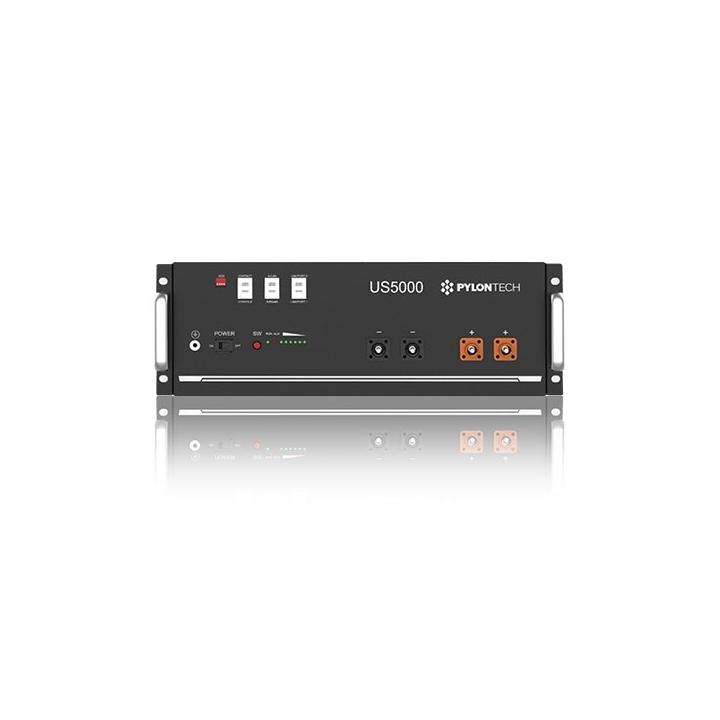

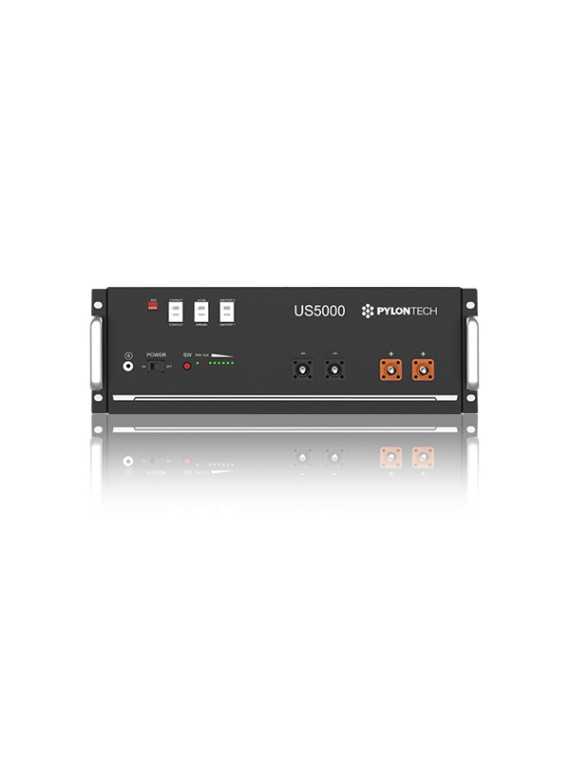

Batterie Lithium Pylontech US5000 +100 - 4.8kWh

La batterie US5000 de Pylontech est un nouveau produit de stockage d'énergie polyvalent, offrant une alimentation fiable avec démarrage progressif pour réduire les pics de courant. Elle dispose d'une double protection BMS, ajuste automatiquement l'adresse en connexion multiple, et prend en charge le réveil par signal RJ45. Elle autorise une profondeur de décharge de 95 %, respecte les normes environnementales, et utilise du LiFePO4 pour une sécurité accrue. Le système de gestion de batterie assure protection et équilibrage automatique. Compacte, légère, avec auto-refroidissement, elle offre faible autodécharge, pas d'effet mémoire, et se prête à une configuration flexible en parallèle.

Nous avons choisis les batteries lithium Pylontech pour de multiple raisons:
• Garantie produit de 7 à 10 ans;
• Une vitesse de charge/décharge très rapide;
• Possibilité d'upgrade en capacité quand vous voulez par la suite;
• Aucune limite technique de capacité.

Avis important pour nos clients en Belgique : Dans le cadre de notre engagement envers la conformité réglementaire et la responsabilité environnementale en Belgique, nous tenons à informer nos clients que l'acquisition d'une batterie Pylontech US5000 est assujettie à une cotisation environnementale obligatoire. Un montant de 114,73 € HTVA doit être obligatoirement ajouté pour chaque batterie achetée, en tant que contribution directe à Bebat, l'organisme en charge de la gestion des batteries et accumulateurs en Belgique. Cette mesure s'inscrit dans le respect de la législation environnementale belge en vigueur. Plus d'informations ici Voici la liste de référence et tarif de la cotisation correspondante ! Lors de l'achat de batterie lithium, merci d'ajouter le produit suivant Cotisation environnementale Pylontech US5000 correspondant au nombre de batteries que vous commandez. À défaut, nous recalculerons et facturerons le montant après l'achat.
