Coffret de Protection DC 200A Bipolaire pour Batteries Lithium Delong / Leapton

Coffret de Protection DC 200A Bipolaire pour Batteries Delong et Leapton – Prêt à l’Installation

Le coffret de protection 200A pour batteries Delong et Leapton est une solution clé en main pour sécuriser vos installations de stockage d’énergie. Ce boîtier assure une protection bipolaire complète, isolant simultanément les pôles positif et négatif pour garantir une sécurité maximale contre les surcharges et les courts-circuits.

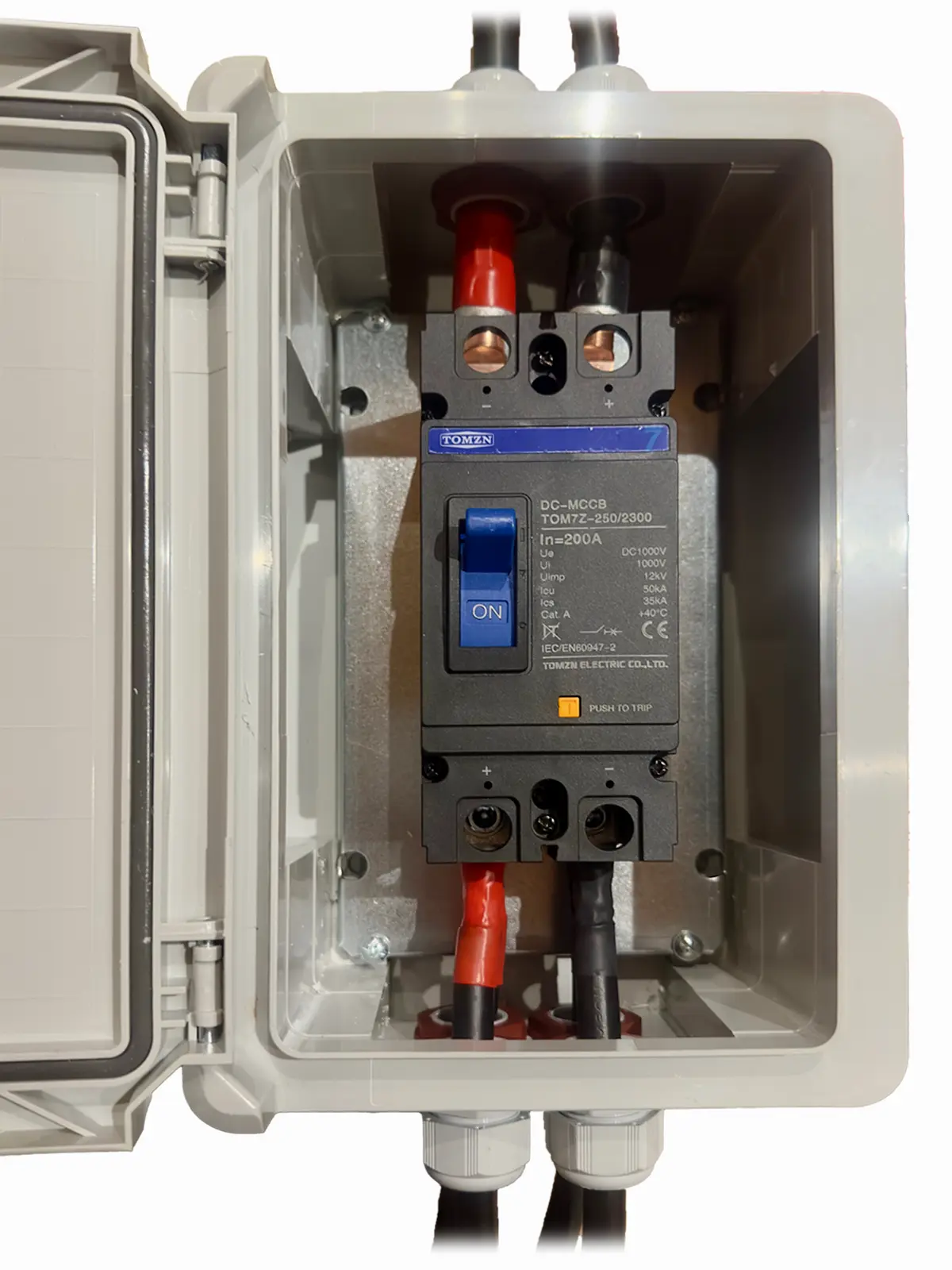

Contenu du coffret

Ce coffret est livré complet, pré-câblé et prêt à installer :

• Coffret IP65 : Boîtier robuste offrant une protection totale contre la poussière et les projections d’eau.
• Disjoncteur Bipolaire 2P 200A DC1000V (TOMZN - TOM7Z) : L'organe de sécurité central permettant le sectionnement simultané des deux polarités.
• 2 câbles de 70 mm² de 1 m avec cosses : Connexion sécurisée et optimisée vers l’onduleur.
• 4 câbles de 50 mm² de 1,50 m avec cosses : Liaison haute performance pour connecter vos packs de batteries Delong ou Leapton au coffret.

Fonctionnement du coffret

Le coffret est conçu pour centraliser et protéger le courant continu de manière fiable :

• Les batteries sont reliées au coffret via les 4 câbles de 50 mm².
• Protection Bipolaire : Le disjoncteur 2P 200A agit sur les deux lignes (+ et -), assurant qu'aucun courant résiduel ne circule en cas de coupure.
• Les 2 câbles de 70 mm² distribuent ensuite l'énergie de manière stable vers l'onduleur.

Principe de sécurité : En coupant les deux pôles simultanément, ce coffret bipolaire offre une isolation galvanique réelle, protégeant l'utilisateur et l'électronique de l'onduleur contre tout défaut d'isolement.

Applications typiques

• Installations résidentielles ou professionnelles équipées de batteries lithium.
• Systèmes de stockage modulaires montés en parallèle nécessitant un sectionnement sûr.
• Protection bipolaire indispensable pour les installations PV hybrides et sites isolés.

Avantages du coffret

• Sécurité Bipolaire : Sectionnement simultané du (+) et du (-) pour une protection accrue.
• Solution clé en main : Coffret, câblage haute section et disjoncteur inclus.
• Installation rapide : Borniers internes et câbles pré-équipés de cosses.
• Conformité DC : Matériel spécifiquement calibré pour les courants continus haute intensité (200A).
• Maintenance sécurisée : Permet d'isoler totalement le parc batterie lors des interventions.

Mise en service

1. Vérifier que le disjoncteur bipolaire est en position OFF.
2. Connecter les câbles de 70 mm² aux bornes des batteries Delong ou Leapton.
3. Connecter les câbles de 50 mm² aux entrées DC de l’onduleur.
4. Respecter impérativement la polarité (+ rouge, - noir) sur les deux pôles du disjoncteur.
5. Mettre le disjoncteur en position ON pour mettre l'installation sous tension.

Sécurité et maintenance

• Disjoncteur 2P 200A : Protection magnétique et thermique réarmable sur les deux pôles.
• Câblage optimisé : Sections de 70 mm² et 50 mm² pour minimiser les chutes de tension et l'échauffement.
• Indice IP65 : Adapté aux environnements techniques (locaux batteries, garages).
• Maintenance : Vérification périodique du serrage des cosses et test du bouton de déclenchement du disjoncteur.
