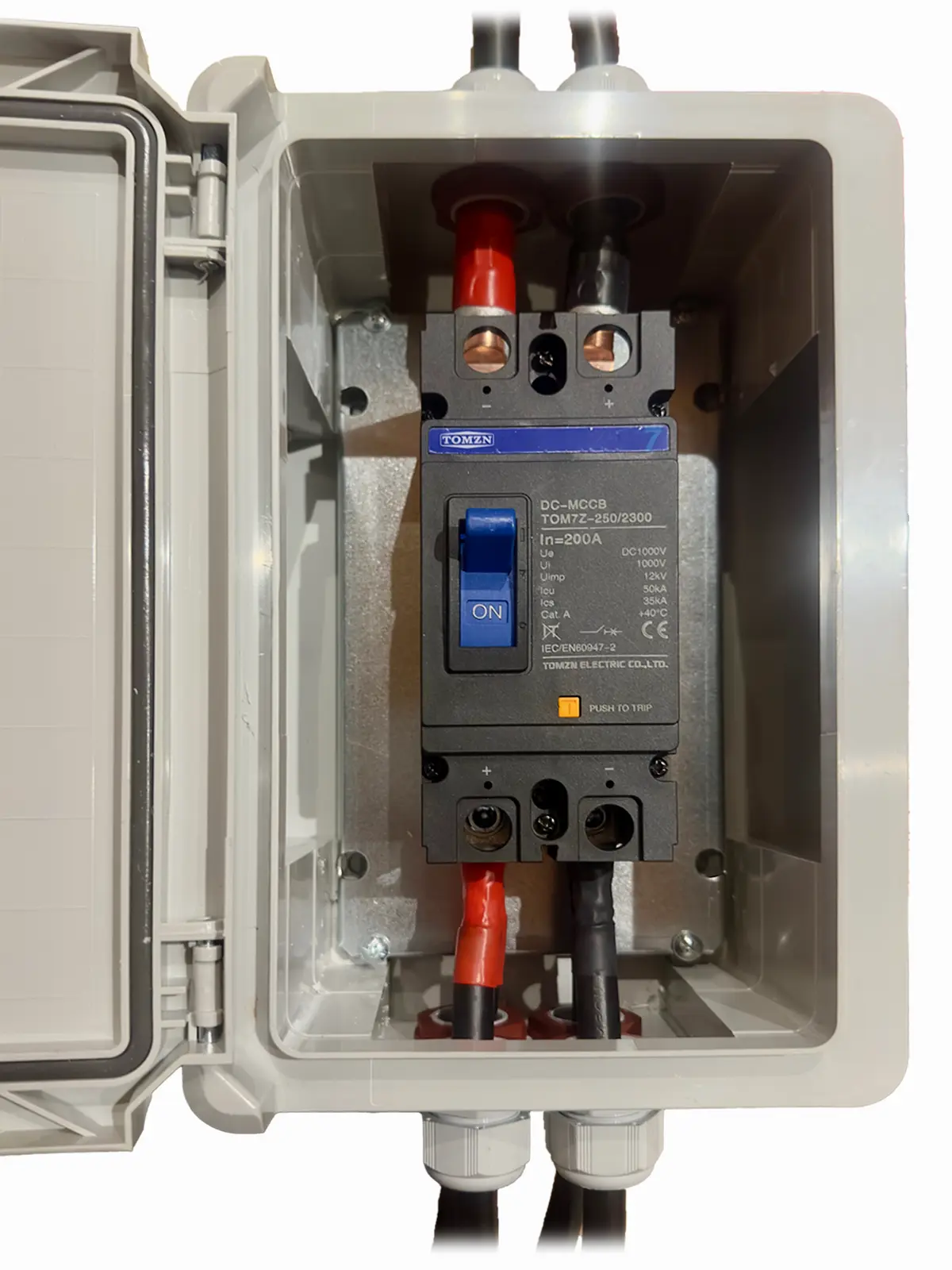

Caja de protección de CC de 200 A bipolar para baterías de litio Delong / Leapton

Caja de protección bipolar de 200 A para baterías Delong y Leapton – Lista para instalar

La caja de protección de 200 A para baterías Delong y Leapton es una solución llave en mano para proteger sus instalaciones de almacenamiento de energía. Esta caja garantiza una protección bipolar completa, aislando simultáneamente los polos positivo y negativo para garantizar la máxima seguridad contra sobrecargas y cortocircuitos.

Contenido de la caja

Esta caja se entrega completa, precableada y lista para instalar:

• Caja IP65: Caja robusta que ofrece una protección total contra el polvo y las salpicaduras de agua.
• Disyuntor bipolar 2P 200 A CC 1000 V (TOMZN - TOM7Z): El dispositivo de seguridad central que permite la desconexión simultánea de ambas polaridades.
• 2 cables de 70 mm² de 1 m con terminales: Conexión segura y optimizada al inversor.
• 4 cables de 50 mm² de 1,50 m con terminales: Conexión de alto rendimiento para conectar sus paquetes de baterías Delong o Leapton a la caja.

Funcionamiento del armario

El armario está diseñado para centralizar y proteger la corriente continua de forma fiable:

• Las baterías se conectan a la caja mediante los 4 cables de 50 mm².
• Protección bipolar: el disyuntor 2P de 200 A actúa sobre las dos líneas (+ y -), garantizando que no circule corriente residual en caso de corte.
• A continuación, los dos cables de 70 mm² distribuyen la energía de forma estable hacia el inversor.

Principio de seguridad: Al cortar los dos polos simultáneamente, este armario bipolar ofrece un aislamiento galvánico real, protegiendo al usuario y a la electrónica del inversor contra cualquier defecto de aislamiento.

Aplicaciones típicas

• Instalaciones residenciales o profesionales equipadas con baterías de litio.
• Sistemas de almacenamiento modulares montados en paralelo que requieren una seccionamiento seguro.
• Protección bipolar indispensable para instalaciones fotovoltaicas híbridas y emplazamientos aislados.

Ventajas de la caja

• Seguridad bipolar: seccionamiento simultáneo del (+) y del (-) para una mayor protección.
• Solución llave en mano: armario, cableado de gran sección y disyuntor incluidos.
• Instalación rápida: bornes internos y cables preequipados con terminales.
• Conformidad con la corriente continua: Material específicamente calibrado para corrientes continuas de alta intensidad (200 A).
• Mantenimiento seguro: permite aislar totalmente el parque de baterías durante las intervenciones.

Puesta en servicio

1. Compruebe que el disyuntor bipolar esté en posición OFF.
2. Conecte los cables de 70 mm² a los terminales de las baterías Delong o Leapton.
3. Conecte los cables de 50 mm² a las entradas de CC del inversor.
4. Respete obligatoriamente la polaridad (+ rojo, - negro) en los dos polos del disyuntor.
5. Poner el interruptor automático en posición ON para poner la instalación bajo tensión.

Seguridad y mantenimiento

• Disyuntor 2P 200 A: Protección magnética y térmica rearmable en ambos polos.
• Cableado optimizado: secciones de 70 mm² y 50 mm² para minimizar las caídas de tensión y el calentamiento.
• Índice IP65: Apto para entornos técnicos (sala de baterías, garajes).
• Mantenimiento: Comprobación periódica del apriete de los terminales y prueba del botón de disparo del disyuntor.
