Clapet de Réglage VMC avec Sonde CO2 Duco - Ventilation Intelligente 75m³/h

Clapet de Réglage VMC avec Sonde CO2 Duco - Ventilation Intelligente Pilotée par Qualité d'Air

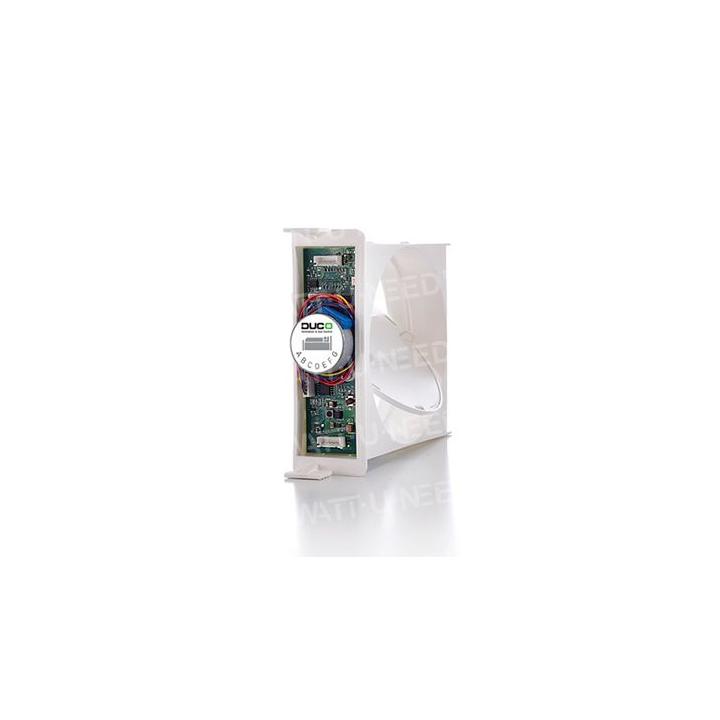

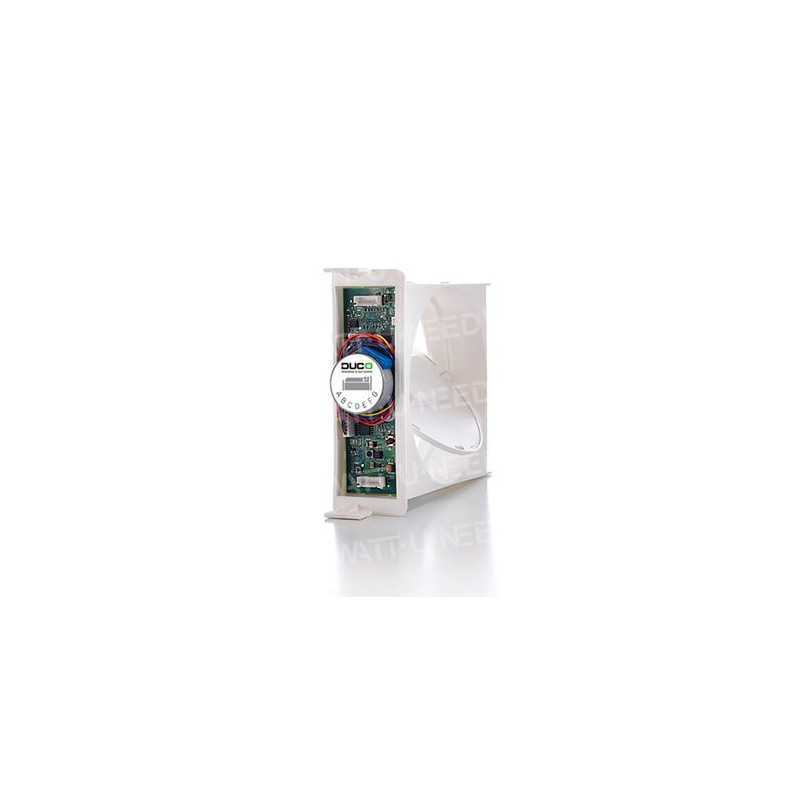

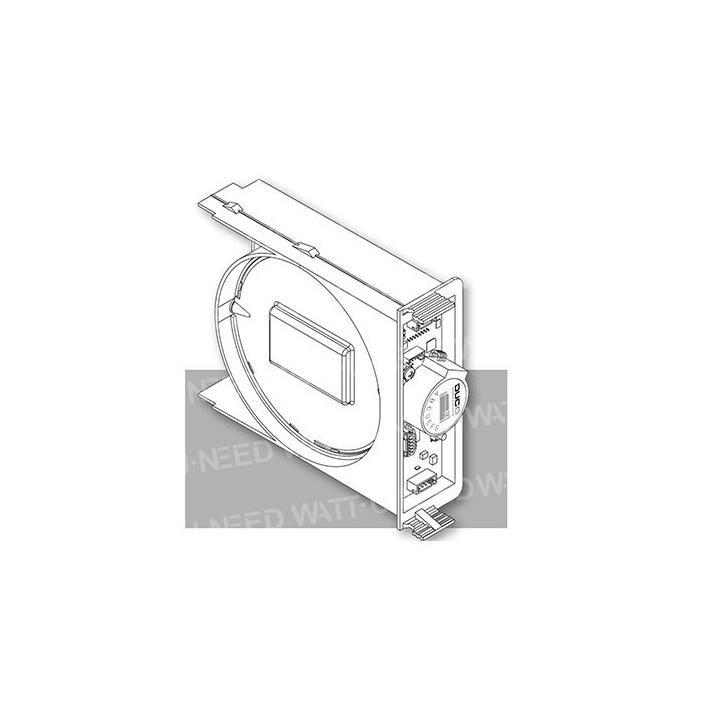

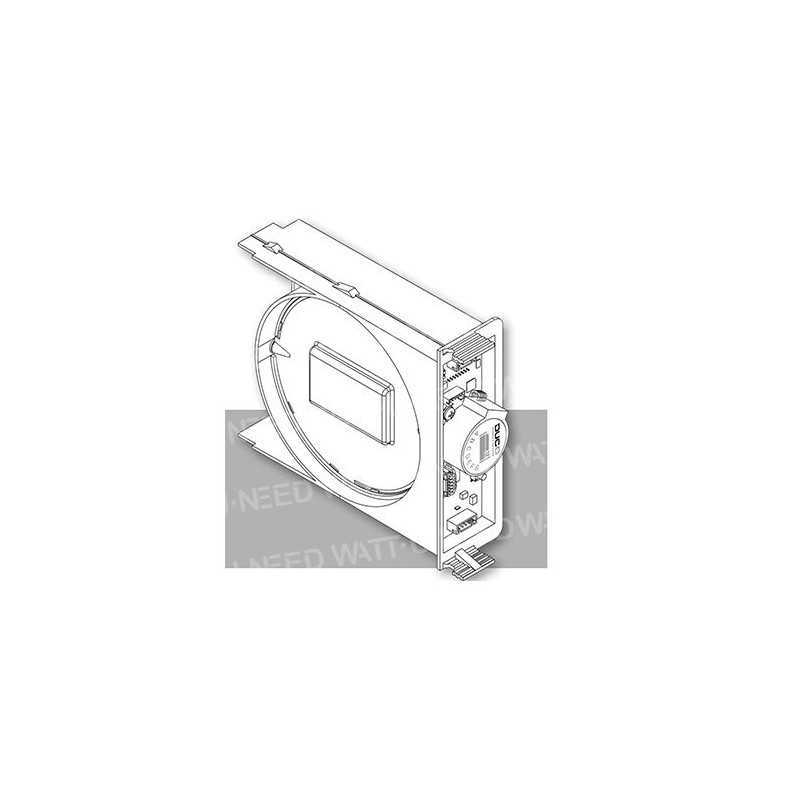

Le clapet de réglage équipé d'une sonde CO2 (référence DUC00004208) est un composant intelligent de système de ventilation mécanique contrôlée (VMC) conçu par Duco, spécialiste belge de la ventilation résidentielle et tertiaire. Ce clapet s'intègre dans les systèmes DucoBox Focus et permet une gestion automatisée et optimisée de la qualité de l'air intérieur.

Contrairement aux systèmes de ventilation traditionnels à débit constant, ce clapet intelligent adapte en temps réel le débit d'extraction d'air en fonction de la mesure continue du taux de CO2 (dioxyde de carbone) et de la température ambiante. Résultat : une qualité d'air optimale en permanence, des économies d'énergie significatives (jusqu'à 30%) et un confort thermique amélioré.

Principe de Fonctionnement - Ventilation Pilotée par CO2

Le CO2 (dioxyde de carbone) est le meilleur indicateur de la qualité de l'air intérieur :

• Air extérieur : ~400 ppm (parties par million) de CO2
• Air intérieur sain : 400-800 ppm (valeur cible)
• Air intérieur dégradé : 800-1200 ppm (sensation de confinement, baisse concentration)
• Air intérieur pollué : > 1200 ppm (maux de tête, fatigue, risques sanitaires)

Fonctionnement du clapet intelligent :

1. Mesure continue : La sonde CO2 intégrée mesure le taux de CO2 toutes les 30 secondes.
2. Analyse et décision : Le microcontrôleur du clapet compare la valeur mesurée aux seuils programmés (ex: 800 ppm = déclenchement).
3. Ajustement débit : Si CO2 > seuil, le clapet ouvre progressivement pour augmenter le débit d'extraction (jusqu'à 75 m³/h max). Le ventilateur DucoBox adapte automatiquement sa vitesse.
4. Retour normal : Quand CO2 < seuil (air renouvelé), le clapet réduit le débit au niveau de base (15-20 m³/h en veille).
5. Hygiène thermique : La mesure de température permet d'éviter une ventilation excessive en hiver (perte chaleur) ou en été (perte fraîcheur climatisation).

Avantage majeur : Le système ventile uniquement quand c'est nécessaire, là où c'est nécessaire, et en quantité adéquate. Économies d'énergie garanties par rapport à une VMC simple flux classique.

Applications et Zones d'Installation

Le clapet de réglage CO2 est conçu pour plusieurs types de pièces :

1. Pièces de vie (Living, Cuisine Ouverte, Chambres) :

• Problématique : Occupation variable durant la journée. Le CO2 augmente rapidement quand plusieurs personnes sont présentes (respiration humaine = production CO2).
• Solution : Le clapet augmente automatiquement le débit de ventilation quand la pièce est occupée, évacuant le CO2, l'humidité et les odeurs. Retour au débit minimal la nuit ou quand la pièce est vide.
• Seuils typiques : Activation à 800 ppm, débit maximal à 1000 ppm.
• Bénéfices : Confort optimal, pas de sensation de confinement, sommeil de qualité (chambres), économies chauffage/climatisation.

2. Toilettes (Détection de Présence) :

• Problématique : Occupation ponctuelle, besoin d'extraction rapide des odeurs.
• Solution intelligente : Le clapet CO2 pour toilettes fonctionne différemment. Il détecte la présence humaine via l'augmentation rapide du CO2 (respiration) et active immédiatement le débit maximal d'extraction. Après départ de la personne (baisse CO2), ventilation prolongée 5-10 min puis retour au débit minimal.
• Avantage : Pas besoin de détecteur de mouvement séparé (économie de câblage). Extraction efficace des odeurs sans surconsommation électrique.

3. Locaux Techniques (Onduleurs, Batteries Lithium) :

• Problématique : Les onduleurs et batteries produisent de la chaleur en fonctionnement. Les batteries lithium-ion peuvent émettre des gaz en cas de dysfonctionnement (bien que rare avec batteries LiFePO4 modernes).
• Solution : Un clapet CO2 installé dans le local technique assure une ventilation proportionnelle à l'occupation (technicien présent) et à la température. Évite la surchauffe des équipements électroniques.
• Recommandation : Pour locaux batteries, préférer une ventilation permanente basse vitesse + extraction forcée sur détection haute température (sonde dédiée). Le clapet CO2 reste utile pour détecter la présence d'un technicien (ouverture porte = augmentation CO2).

Note importante : Les batteries LiFePO4 (Pylontech, BYD, etc.) ne dégagent PAS de CO2 en fonctionnement normal. Le CO2 détecté provient uniquement de la respiration humaine. Pour surveiller spécifiquement les batteries, utiliser des détecteurs de gaz spécifiques (H2, COV) et des sondes de température.

Caractéristiques Techniques Détaillées

Installation et Intégration Système DucoBox Focus

Prérequis système :

• Système de ventilation DucoBox Focus installé (ventilateur extracteur central)
• Réseau de conduits de ventilation Ø 125mm
• Câblage bus Duco (RJ45) entre le clapet et le DucoBox
• Logiciel Duco Network Tool pour configuration initiale

Procédure d'installation :

1. Choisir l'emplacement :
   • Pièces de vie : Bouche d'extraction murale ou plafond, à distance des fenêtres et portes (mini 1m)
   • Toilettes : Plafond ou mur haut (air vicié monte)
   • Locaux techniques : Partie haute du local (chaleur monte), à l'opposé de l'arrivée d'air neuf
2. Raccorder le conduit : Insérer le clapet dans le conduit Ø 125mm. Serrer le collier de fixation.
3. Connecter le bus Duco : Brancher le câble RJ45 du clapet au boîtier DucoBox Focus (chaque clapet = 1 port RJ45).
4. Alimenter le système : Le clapet est alimenté en 24V DC via le bus Duco (pas d'alimentation séparée nécessaire).
5. Configuration logicielle :
   • Connecter un PC au DucoBox via câble réseau ou WiFi
   • Lancer Duco Network Tool
   • Détecter le clapet (apparaît automatiquement dans l'interface)
   • Configurer le type de pièce (Living / Chambre / Toilettes / Local technique)
   • Ajuster les seuils CO2 si nécessaire (valeurs usine conviennent généralement)
   • Définir les débits (débit veille, débit nominal, débit boost)
   • Valider et sauvegarder la configuration
6. Test fonctionnel : Souffler du CO2 (respiration) près de la sonde. Le débit d'extraction doit augmenter en quelques secondes. Vérifier sur l'interface Duco Network Tool que les valeurs CO2 mesurées s'affichent correctement.

Astuce professionnelle : Pour locaux techniques contenant onduleurs/batteries, programmer un seuil de température (en plus du CO2) pour déclencher une ventilation forcée si la température dépasse 30°C (protection équipements électroniques).

Pour un guide d'installation détaillé avec schémas, consultez notre centre de support technique.

Configuration et Paramétrage Personnalisé

Le logiciel Duco Network Tool permet d'ajuster finement le comportement du clapet :

Paramètres modifiables :

Calcul débit nécessaire selon volume pièce :

Formule : Débit (m³/h) = Volume pièce (m³) × Taux de renouvellement (h⁻¹)

Exemples :

• Chambre 12m² (surface) × 2,5m (hauteur) = 30 m³ → Débit recommandé : 30 × 1,5 = 45 m³/h
• Salon 30m² × 2,5m = 75 m³ → Débit recommandé : 75 × 1,5 = 112 m³/h (prévoir 2 clapets)
• Toilettes 2m² × 2,5m = 5 m³ → Débit recommandé : 5 × 6 = 30 m³/h (renouvellement rapide)
• Local technique 10m² × 2,5m = 25 m³ → Débit recommandé : 25 × 2 = 50 m³/h

Taux de renouvellement recommandés : Chambres 1-1,5 h⁻¹, Living/Cuisine 1,5-2 h⁻¹, Toilettes 6-8 h⁻¹ (occupation), Locaux techniques 2-3 h⁻¹.

Économies d'Énergie et Performance Énergétique

Le système de ventilation pilotée par CO2 génère des économies significatives :

Comparatif VMC simple flux classique vs VMC CO2 intelligente :

Hypothèses calcul : Maison 120m² habitée, tarif électricité 0,30€/kWh, chauffage gaz 0,08€/kWh, climat tempéré Belgique.

Autres bénéfices :

• Réduction nuisance sonore : Ventilateur fonctionne à basse vitesse 70% du temps (quasi silencieux)
• Confort thermique amélioré : Moins d'air froid entrant en hiver, moins d'air chaud évacué en été
• Amélioration PEB (Belgique) : Système de ventilation à la demande = bonus dans le calcul PEB (Performance Énergétique des Bâtiments)
• Durée de vie ventilateur prolongée : Fonctionnement réduit = moins d'usure mécanique

Normes et Conformité Ventilation Résidentielle

Le clapet de réglage CO2 Duco respecte les normes européennes et belges :

• EN 15251 : Norme européenne critères d'ambiance intérieure (température, humidité, CO2, qualité air). Définit les seuils de confort : CO2 < 800 ppm = catégorie I (confort optimal), 800-1000 ppm = catégorie II (confort acceptable).
• NBN D50-001 (Belgique) : Norme belge ventilation bâtiments résidentiels. Impose des débits minimaux de ventilation selon type de pièce et surface. Le système Duco CO2 respecte ces minimums même en mode veille.
• EN 13141-7 : Norme composants de ventilation résidentielle. Définit les méthodes de test des clapets de réglage et de leurs capteurs intégrés.
• Marquage CE : Conformité aux directives européennes (CEM, basse tension, matériaux contact alimentaire si applicable).

Exigences PEB Belgique : Les systèmes de ventilation à la demande (pilotés par CO2 ou humidité) bénéficient d'un facteur de correction favorable dans le calcul de la Performance Énergétique des Bâtiments. Installation par professionnel agréé recommandée pour valorisation PEB.

Avantages du Système de Ventilation CO2 Intelligent

• Qualité d'air optimale 24/7 : Mesure continue CO2, ajustement automatique débit. Pas de sensation de confinement.
• Économies d'énergie 60-70% : Ventilation uniquement quand nécessaire. ROI 3-4 ans.
• Confort thermique amélioré : Réduction déperditions thermiques hiver/été. Moins de courants d'air froid.
• Réduction nuisance sonore : Fonctionnement silencieux 70% du temps (basse vitesse).
• Installation simplifiée : Plug-and-play dans système DucoBox Focus. Configuration logicielle intuitive.
• Fiabilité Duco : Marque belge référence en ventilation résidentielle. Garantie 2 ans. SAV réactif.
• Maintenance minimale : Pas de filtre à changer (au niveau du clapet). Nettoyage sonde CO2 tous les 5 ans.
• Valorisation PEB Belgique : Bonus dans calcul performance énergétique du bâtiment.
• Polyvalence : Convient pièces de vie, toilettes, locaux techniques. Paramétrage personnalisé par pièce.

🛠️ Maintenance et Étalonnage Sonde CO2

Pour garantir la précision des mesures et l'efficacité du système :

• Nettoyage sonde CO2 : Tous les 12 mois, nettoyer délicatement la sonde avec un chiffon sec (pas de produits chimiques). Enlever la poussière accumulée.
• Étalonnage sonde : Tous les 2-3 ans, effectuer un étalonnage de la sonde CO2 via le logiciel Duco Network Tool. Procédure : exposer la sonde à l'air extérieur frais (400 ppm) durant 20 min, lancer calibration automatique. Ou faire appel à un technicien Duco agréé.
• Vérification débit : Annuellement, vérifier que le débit d'extraction correspond aux valeurs programmées (mesure avec anémomètre).
• Contrôle visuel : Vérifier l'absence de condensation dans le conduit, pas d'obstruction (toiles d'araignée), connexion RJ45 bien enfichée.
• Mise à jour firmware : Si disponible, installer les mises à jour firmware du clapet via Duco Network Tool (corrections bugs, améliorations performances).

Durée de vie sonde CO2 : 10-15 ans (capteur NDIR robuste). Au-delà, précision peut se dégrader. Remplacement du clapet complet recommandé.

Commandez dès maintenant votre clapet de réglage CO2 intelligent et optimisez la qualité d'air et l'efficacité énergétique de votre ventilation !
