Válvula de Aire con Sensor de CO2 Duco - Ventilación Inteligente 75m³/h

Compuerta de control CMV con sensor de CO2 Duco - Ventilación controlada inteligente de la calidad del aire

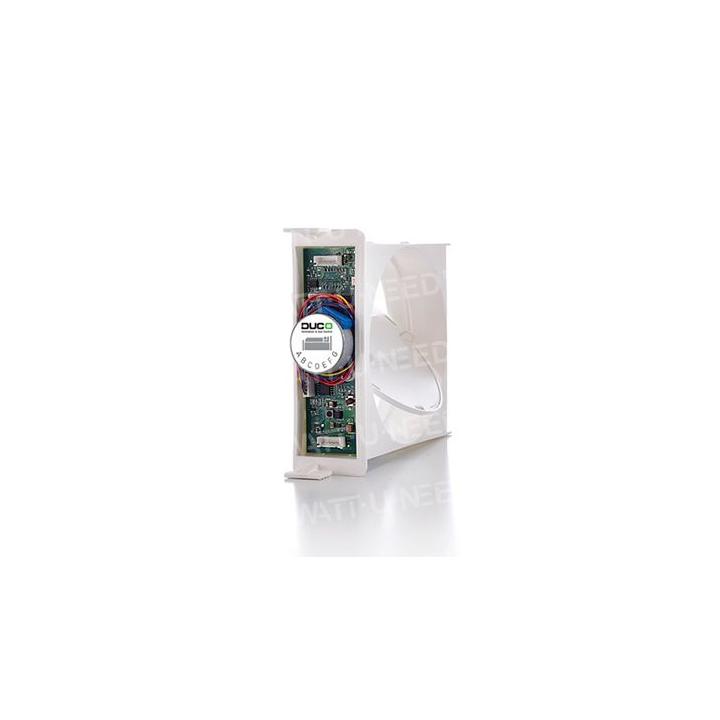

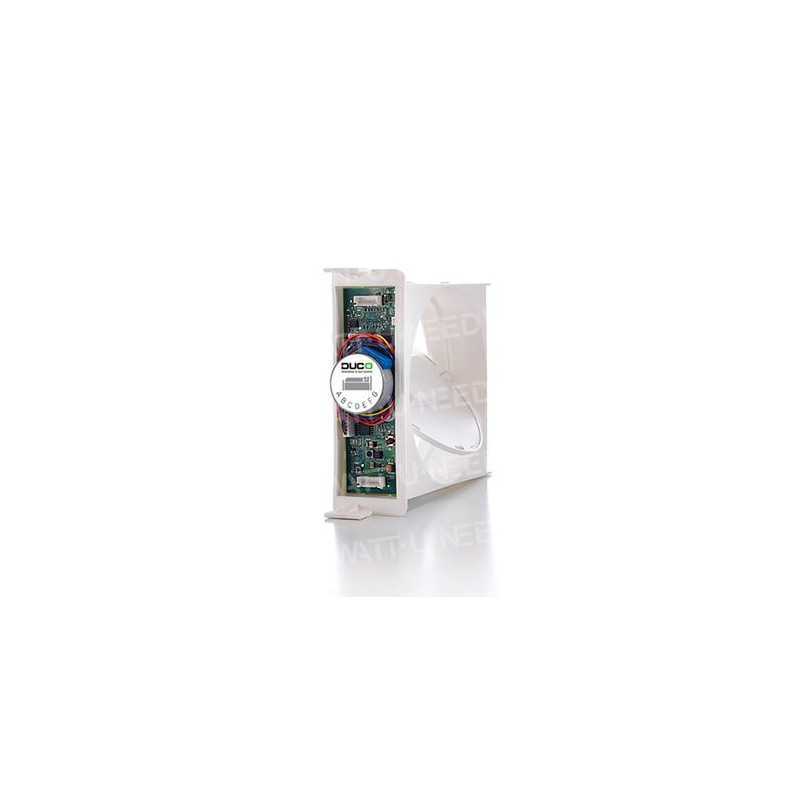

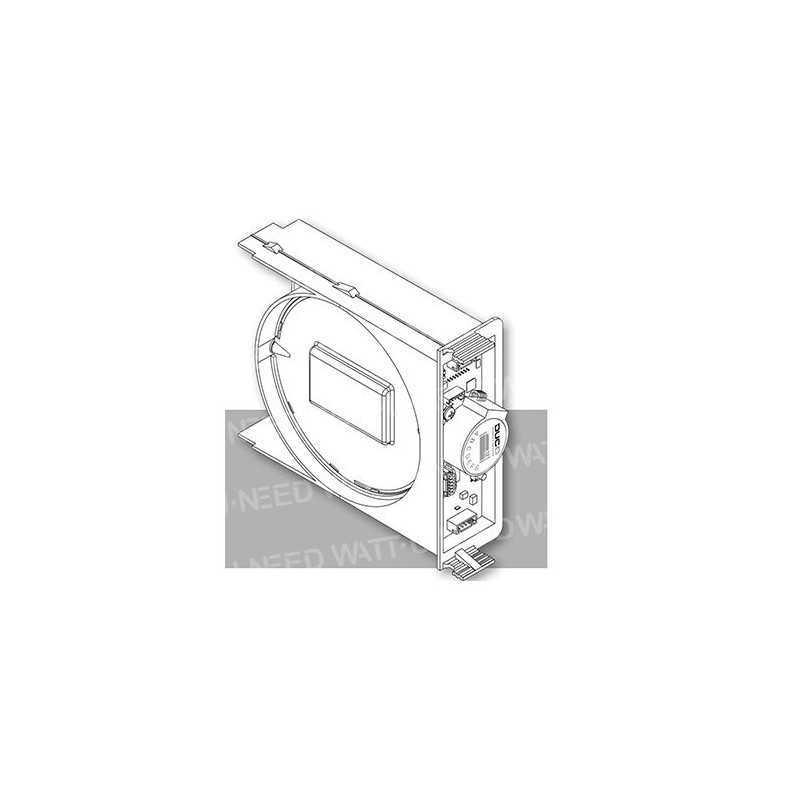

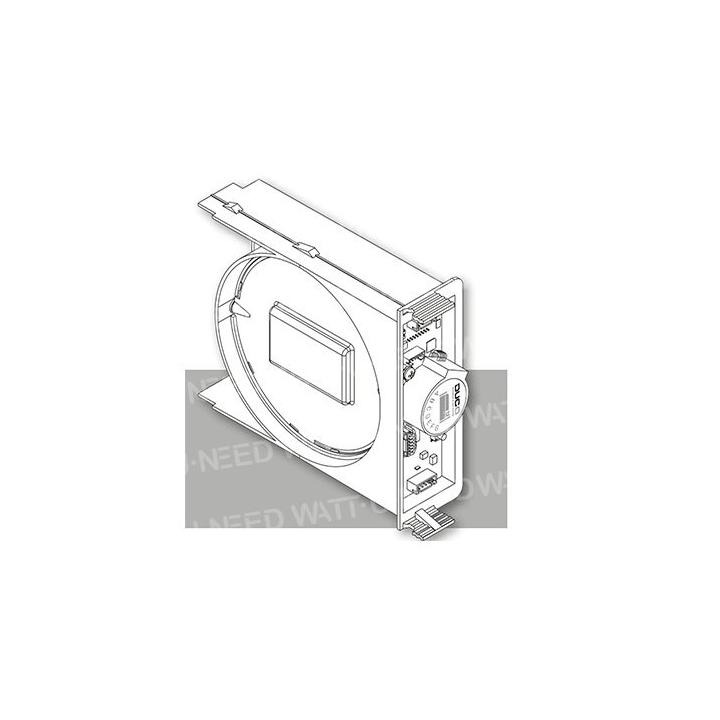

La compuerta de regulación equipada con un sensor de CO2 (referencia DUC00004208) es un componente inteligente de un sistema de ventilación mecánica controlada (VMC) diseñado por Duco, especialista belga en ventilación residencial y terciaria. Esta compuerta se integra en los sistemas DucoBox Focus y permite una gestión automatizada y optimizada de la calidad del aire interior.

A diferencia de los sistemas tradicionales de ventilación de caudal constante, esta compuerta inteligente adapta en tiempo real el caudal de extracción de aire en función de la medición continua del nivel de CO2 (dióxido de carbono) y de la temperatura ambiente. El resultado: una calidad de aire óptima en todo momento, un importante ahorro de energía (hasta un 30%) y un mayor confort térmico.

Cómo funciona - Ventilación controlada por CO2

El CO2 (dióxido de carbono) es el mejor indicador de la calidad del aire interior:

• Aire exterior: ~400 ppm (partes por millón) de CO2
• Aire interior sano: 400-800 ppm (valor objetivo)
• Aire interior contaminado: 800-1200 ppm (sensación de confinamiento, menor concentración)
• Aire interior contaminado: > 1200 ppm (dolores de cabeza, fatiga, riesgos para la salud)

Funcionamiento de la compuerta inteligente:

1. Medición continua: El sensor de CO2 integrado mide el nivel de CO2 cada 30 segundos.
2. Análisis y decisión: El microcontrolador de la válvula compara el valor medido con los umbrales programados (por ejemplo, 800 ppm = activación).
3. Regulación del caudal: Si CO2 > umbral, la compuerta se abre progresivamente para aumentar el caudal de extracción (hasta 75 m³/h máx.). El ventilador DucoBox adapta automáticamente su velocidad.
4. Retorno normal: Cuando CO2 < umbral (aire renovado), la compuerta reduce el caudal de aire al nivel básico (15-20 m³/h en espera).
5. Higiene térmica: La medición de la temperatura evita una ventilación excesiva en invierno (pérdida de calor) o en verano (pérdida de refrigeración).

Ventaja principal: el sistema ventila sólo cuando es necesario, donde es necesario y en la cantidad adecuada. Ahorro energético garantizado en comparación con la ventilación convencional de flujo único.

Aplicaciones y áreas de instalación

La compuerta de CO2 está diseñada para varios tipos de estancias:

1. Espacioshabitables (salón, cocina americana, dormitorios):

• Problema: Ocupación variable durante el día. El CO2 aumenta rápidamente cuando hay varias personas presentes (respiración humana = producción de CO2).
• Solución: La compuerta aumenta automáticamente el caudal de ventilación cuando la habitación está ocupada, evacuando CO2, humedad y olores. Vuelve al caudal mínimo por la noche o cuando la habitación está vacía.
• Umbrales típicos: activación a 800 ppm, caudal máximo a 1000 ppm.
• Ventajas: Confort óptimo, sin sensación de encierro, sueño de calidad (dormitorios), ahorro en calefacción/aire acondicionado.

2. Inodoros (Detección de presencia):

• Problema: Ocupación ocasional, necesidad de extracción rápida de olores.
• Solución inteligente: La válvula de CO2 para aseos funciona de forma diferente. Detecta la presencia humana aumentando rápidamente el CO2 (respiración) y activa inmediatamente el caudal máximo de extracción. Cuando la persona se va (el CO2 disminuye), la ventilación dura de 5 a 10 minutos y luego vuelve al caudal mínimo.
• Ventaja: no es necesario un detector de movimiento independiente (ahorra cableado). Extracción eficaz de olores sin consumo extra de energía.

3. Salas técnicas (SAI, baterías de litio):

• Problema: Los inversores y las baterías producen calor durante su funcionamiento. Las baterías de iones de litio pueden emitir gases en caso de avería (aunque es poco frecuente con las baterías LiFePO4 modernas).
• Solución: una válvula de CO2 instalada en la sala de equipos proporciona una ventilación proporcional a la ocupación (técnico presente) y a la temperatura. Evita el sobrecalentamiento de los equipos electrónicos.
• Recomendación: Para las salas de baterías, prefiera la ventilación permanente a baja velocidad + extracción forzada en caso de detección de alta temperatura (sensor dedicado). La compuerta de CO2 sigue siendo útil para detectar la presencia de un técnico (apertura de la puerta = aumento de CO2).

Nota importante: Las baterías LiFePO4 (Pylontech, BYD, etc.) NO liberan CO2 en funcionamiento normal. El CO2 detectado procede únicamente de la respiración humana. Para controlar las baterías de forma específica, utilice detectores de gas específicos (H2, COV) y sondas de temperatura.

Especificaciones técnicas detalladas

Instalación e integración del sistema DucoBox Focus

Requisitos del sistema:

• Sistema de ventilación DucoBox Focus instalado (extractor central)
• Conductos de ventilación de Ø 125 mm
• Cableado bus Duco (RJ45) entre la válvula y DucoBox
• Software Duco Network Tool para la configuración inicial

Procedimiento de instalación:

1. Elegir ubicación:
   • Salas de estar: Unidad de extracción de pared o techo, alejada de ventanas y puertas (mín. 1m)
   • Aseos: Techo o pared alta (el aire viciado sube)
   • Salas de equipos: Parte superior de la sala (el calor sube), frente a la entrada de aire fresco.
2. Conexión del conducto: Introduzca la compuerta en el conducto de Ø 125 mm. Apriete el collarín de fijación.
3. Conectarel bus Duco: Conectar el cable RJ45 de la compuerta a la caja DucoBox Focus (cada compuerta = 1 puerto RJ45).
4. Alimente el sistema: La válvula se alimenta con 24 V CC a través del bus Duco (no es necesaria una fuente de alimentación independiente).
5. Configuración del software:
   • Conecte un PC a la DucoBox mediante cable de red o WiFi
   • Inicie Duco Network Tool
   • Detectar la tapa (aparece automáticamente en la interfaz)
   • Configure el tipo de habitación (Salón / Dormitorio / Aseo / Cuarto de equipos)
   • Ajuste los umbrales de CO2 si es necesario (los valores de fábrica son generalmente adecuados)
   • Configure los caudales (caudal en espera, caudal nominal, caudal de refuerzo)
   • Confirme y guarde la configuración
6. Prueba de funcionamiento: Soplar CO2 (aliento) cerca del sensor. El caudal de extracción debería aumentar en unos segundos. Compruebe en la interfaz Duco Network Tool que los valores de CO2 medidos se muestran correctamente.

Consejo profesional: Para los locales técnicos que contengan inversores/baterías, programe un umbral de temperatura (además del CO2) para activar la ventilación forzada si la temperatura supera los 30°C (para proteger los equipos electrónicos).

Para obtener una guía de instalación detallada con esquemas, consulte nuestro centro de asistencia técnica.

Configuración personalizada

El software Duco Network Tool permite ajustar con precisión el comportamiento de la compuerta:

Parámetros modificables:

Cálculo del caudal necesario en función del volumen del local:

Fórmula: Caudal (m³/h) = Volumen del local (m³) × Caudal de renovación (h-¹)

Ejemplos:

• Dormitorio 12m² (superficie) × 2,5m (altura) = 30 m³ → Caudal recomendado: 30 × 1,5 = 45 m³/h
• Salón 30m² × 2,5m = 75 m³ → Caudal recomendado: 75 × 1,5 = 112 m³/h (prever 2 compuertas)
• Aseo 2m² × 2,5m = 5 m³ → Caudal recomendado: 5 × 6 = 30 m³/h (renovación rápida)
• Lavadero 10m² × 2,5m = 25 m³ → Caudal recomendado: 25 × 2 = 50 m³/h

Caudales de renovación recomendados: dormitorios 1-1,5 h-¹, salón/cocina 1,5-2 h-¹, aseos 6-8 h-¹ (ocupación), cuartos técnicos 2-3 h-¹.

Ahorro de energía y rendimiento

El sistema de ventilación controlado por CO2 genera ahorros significativos:

Comparación entre la ventilación convencional de flujo único y la ventilación inteligente con CO2:

Hipótesis de cálculo: casa ocupada de 120 m², tarifa eléctrica de 0,30 €/kWh, calefacción de gas de 0,08 €/kWh, clima templado en Bélgica.

Otras ventajas:

• Reducción de la contaminación acústica: el ventilador funciona a baja velocidad el 70% del tiempo (prácticamente silencioso)
• Mejora del confort térmico: entra menos aire frío en invierno y se expulsa menos aire caliente en verano
• Mejora de la EPB (Bélgica): Sistema de ventilación a demanda = bonificación en el cálculo del EPB (Rendimiento Energético de los Edificios)
• Mayor vida útil del ventilador: Funcionamiento reducido = menor desgaste mecánico

Normas y conformidad de la ventilación residencial

La compuerta Duco CO2 cumple las normas europeas y belgas:

• EN 15251: Norma europea relativa a los criterios de climatización interior (temperatura, humedad, CO2, calidad del aire). Define los umbrales de confort: CO2 < 800 ppm = categoría I (confort óptimo), 800-1000 ppm = categoría II (confort aceptable).
• NBN D50-001 (Bélgica): Norma belga para la ventilación en edificios residenciales. Impone unos índices mínimos de ventilación en función del tipo de habitación y de la superficie. El sistema Duco CO2 respeta estos mínimos incluso en modo de espera.
• EN 13141-7: Norma sobre componentes de ventilación en edificios residenciales. Define los métodos de ensayo para las compuertas de regulación y sus sensores integrados.
• Marcado CE: Cumplimiento de las directivas europeas (CEM, baja tensión, materiales en contacto con alimentos, si procede).

Requisitos EPB belgas: Los sistemas de ventilación a demanda (controlados por CO2 o humedad) se benefician de un factor de corrección favorable en el cálculo de la Eficiencia Energética de los Edificios. Instalación realizada por un profesional autorizado recomendada para la evaluación de la EPB.

Ventajas del sistema de ventilación inteligente de CO2

• Calidad de aire óptima 24 horas al día, 7 días a la semana: medición continua de CO2, ajuste automático del caudal. Sin sensación de encierro.
• Ahorro energético del 60-70%: ventile sólo cuando sea necesario. Retorno de la inversión en 3-4 años.
• Mayor confort térmico: menos pérdidas de calor en invierno y verano. Menos corrientes de aire frío.
• Reducción de la contaminación acústica: Funcionamiento silencioso el 70% del tiempo (baja velocidad).
• Instalación simplificada: Plug-and-play en el sistema DucoBox Focus. Configuración intuitiva del software.
• Fiabilidad Duco: Marca belga de referencia en ventilación residencial. 2 años de garantía. Servicio posventa reactivo.
• Mantenimiento mínimo: No hay que cambiar ningún filtro (en la compuerta). Limpieza del sensor de CO2 cada 5 años.
• Clasificación PEB Bélgica: Bonificación en el cálculo del rendimiento energético del edificio.
• Versatilidad: Adecuado para salas de estar, aseos y cuartos de instalaciones. Ajustes personalizados para cada habitación.

🛠️ Mantenimiento y calibración del sensor de CO2

Para garantizar la precisión de la medición y la eficiencia del sistema:

• Limpieza de la sonda deCO2: Cada 12 meses, limpie suavemente la sonda con un paño seco (sin productos químicos). Elimine el polvo acumulado.
• Calibración de la sonda: Cada 2-3 años, calibre la sonda de CO2 utilizando el software Duco Network Tool. Procedimiento: exponga la sonda al aire fresco exterior (400 ppm) durante 20 minutos, ejecute la calibración automática. O póngase en contacto con un técnico autorizado de Duco.
• Comprobación del caudal: compruebe anualmente que el caudal de extracción corresponde a los valores programados (medir con un anemómetro).
• Comprobación visual: Compruebe que no haya condensación en el conducto, que no haya obstrucciones (telarañas), que la conexión RJ45 esté bien enchufada.
• Actualización del firmware: Si está disponible, instale las actualizaciones del firmware de la válvula a través de Duco Network Tool (corrección de errores, mejoras de rendimiento).

Vida útil del sensor de CO2: 10-15 años (sensor NDIR robusto). Después, la precisión puede deteriorarse. Se recomienda la sustitución completa de la válvula.

Pida ahora su compuerta inteligente de CO2 y optimice la calidad del aire y la eficiencia energética de su ventilación.
