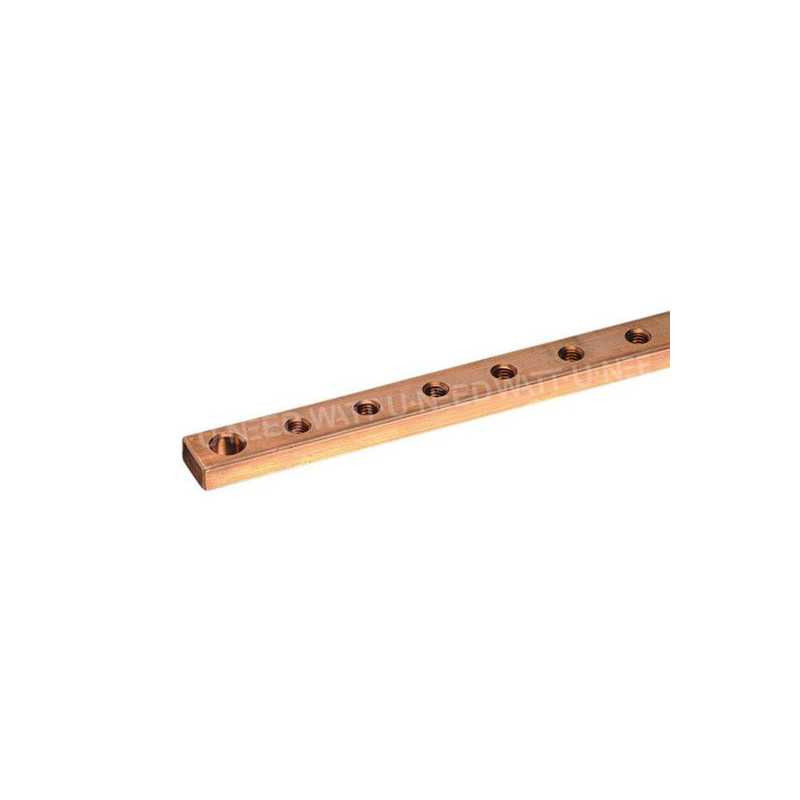

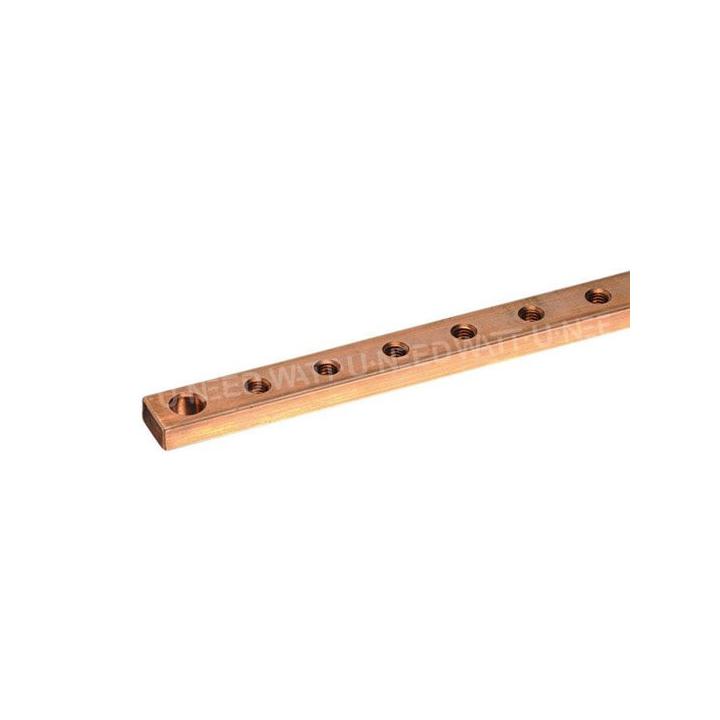

Barres taraudées TCB avec trou de fixation

Barres Taraudées TCB avec Trou de Fixation - Solution Professionnelle de Mise à la Terre

Les barres taraudées TCB (Terre Cuivre Barre) avec trou de fixation constituent une solution professionnelle et normalisée pour réaliser les connexions de mise à la terre et les liaisons équipotentielles dans les installations électriques résidentielles, tertiaires et industrielles. Avec leurs dimensions de 30 x 10 x 1000 mm, ces barres en cuivre offrent une capacité de raccordement optimale pour les installations de moyenne à grande puissance.

Caractéristiques de construction et matériaux

Les barres TCB sont fabriquées en cuivre électrolytique de haute pureté, matériau privilégié pour les applications de mise à la terre grâce à ses propriétés exceptionnelles :

• Excellente conductivité électrique : Le cuivre assure une conduction optimale pour évacuer les courants de défaut
• Résistance à la corrosion : Durabilité garantie même en environnement humide ou agressif
• Malléabilité : Facilité de mise en forme et de perçage si besoin de connexions supplémentaires
• Stabilité dans le temps : Pas d'oxydation significative affectant la qualité des connexions
• Compatibilité électrochimique : Évite les couples galvaniques avec les conducteurs en cuivre

La section rectangulaire de 30 x 10 mm offre un compromis optimal entre capacité de courant, encombrement et facilité de raccordement. La longueur standard de 1000 mm (1 mètre) permet de dimensionner précisément vos installations en coupant la barre à la longueur souhaitée si nécessaire.

Trous taraudés : connexions multiples facilitées

La principale caractéristique des barres TCB réside dans leurs trous taraudés pré-percés (filetage interne). Ces trous permettent de visser directement des cosses ou des bornes de connexion sans nécessiter de perçage supplémentaire sur le chantier, offrant de nombreux avantages :

• Gain de temps d'installation : Pas de perçage ni de taraudage à réaliser
• Raccordement standardisé : Espacement régulier des points de connexion
• Connexions multiples : Possibilité de raccorder de nombreux conducteurs sur une seule barre
• Sécurité renforcée : Serrage mécanique fiable avec vis et rondelles
• Maintenance facilitée : Démontage et ajout de connexions sans outillage spécialisé

Les trous taraudés acceptent généralement des vis M6 ou M8 selon le modèle, compatibles avec la plupart des cosses de câbles de terre standard.

Applications en installations photovoltaïques

Dans le domaine de l'énergie solaire, les barres taraudées TCB jouent un rôle essentiel pour garantir la sécurité électrique et la conformité des installations :

• Liaison équipotentielle principale (LEP) : Regroupement de tous les conducteurs de protection dans le tableau électrique général
• Mise à la terre des structures : Connexion des cadres métalliques de panneaux solaires et systèmes de montage
• Terre des onduleurs : Raccordement des bornes de terre des onduleurs photovoltaïques et hybrides
• Terre des batteries : Connexion du point commun de terre des systèmes de stockage
• Coffrets de protection DC : Barre de terre pour coffrets de coupure et protection côté continu
• Mise à la terre de parafoudres : Raccordement des dispositifs de protection contre les surtensions

Pour comprendre l'importance de la mise à la terre dans les installations solaires, consultez notre guide sur les schémas de liaison à la terre pour onduleurs hybrides.

Dimensionnement et capacité de courant

La section de 30 x 10 mm (300 mm²) offre une capacité de courant importante, adaptée aux installations électriques de puissance moyenne à élevée. Bien que les barres de terre ne soient pas dimensionnées comme des conducteurs actifs, leur section doit être suffisante pour :

Installation et mise en œuvre

Les barres taraudées TCB sont conçues pour une installation simple et rapide dans différentes configurations :

• Montage dans coffrets et tableaux électriques : Fixation sur rail DIN avec supports adaptés ou vissage direct sur fond de tableau
• Montage mural : Utilisation des trous de fixation pré-percés pour visser la barre sur un support
• Installation horizontale ou verticale : Orientation au choix selon la configuration du local technique
• Découpe à la longueur souhaitée : La barre peut être sciée pour s'adapter aux dimensions disponibles

Pour raccorder les conducteurs de terre, il est recommandé d'utiliser des cosses à sertir adaptées à la section du câble, puis de visser ces cosses sur les trous taraudés de la barre à l'aide de vis avec rondelles et contre-écrous pour garantir une connexion fiable et conforme.

Conformité normative

Les barres taraudées TCB doivent être utilisées conformément aux normes électriques en vigueur :

• NF C 15-100 : Norme française pour les installations électriques basse tension (dimensionnement des conducteurs de protection)
• IEC 60364 : Norme internationale pour les installations électriques des bâtiments
• EN 50522 : Mise à la terre des installations électriques alimentées en courant alternatif

Selon la NF C 15-100, le conducteur de protection principal (reliant le point de terre au tableau général) doit avoir une section minimale déterminée en fonction de la section des conducteurs de phase. La barre TCB 30x10 offre une section largement suffisante pour la majorité des installations résidentielles et tertiaires.

Avantages des barres TCB avec trous taraudés

• Cuivre électrolytique haute conductivité : Matériau premium pour applications électriques
• Section généreuse 30x10 mm : Capacité de courant élevée et robustesse mécanique
• Trous taraudés pré-percés : Installation rapide sans perçage sur chantier
• Longueur pratique 1 mètre : Dimensionnement flexible par découpe
• Connexions multiples : Nombreux points de raccordement sur une seule barre
• Résistance à la corrosion : Durabilité garantie dans le temps
• Compatibilité universelle : Accepte cosses standard avec vis M6/M8
• Conforme normes électriques : NF C 15-100 et IEC 60364
• Installation polyvalente : Montage mural, en coffret ou sur rail
• Sécurité renforcée : Connexions vissées fiables et démontables

Complémentarité avec votre installation électrique

Les barres taraudées TCB s'intègrent dans un système complet de mise à la terre et de protection électrique. Pour une installation conforme et sécurisée, associez-les avec :

• Câbles de terre : Conducteurs H07V-K ou H07V-R en vert-jaune de section appropriée (4, 6, 10, 16 mm²)
• Cosses de câblage : Cosses à sertir adaptées aux sections de câbles utilisées
• Clips de mise à la terre : Pour connexion rapide des structures métalliques des panneaux solaires
• Piquets de terre : Pour réaliser la prise de terre extérieure (si non existante)
• Barrettes de mesure : Pour contrôle périodique de la résistance de terre

Découvrez notre gamme complète de câbles de terre et de clips de mise à la terre pour compléter votre installation.

Installation dans les coffrets électriques

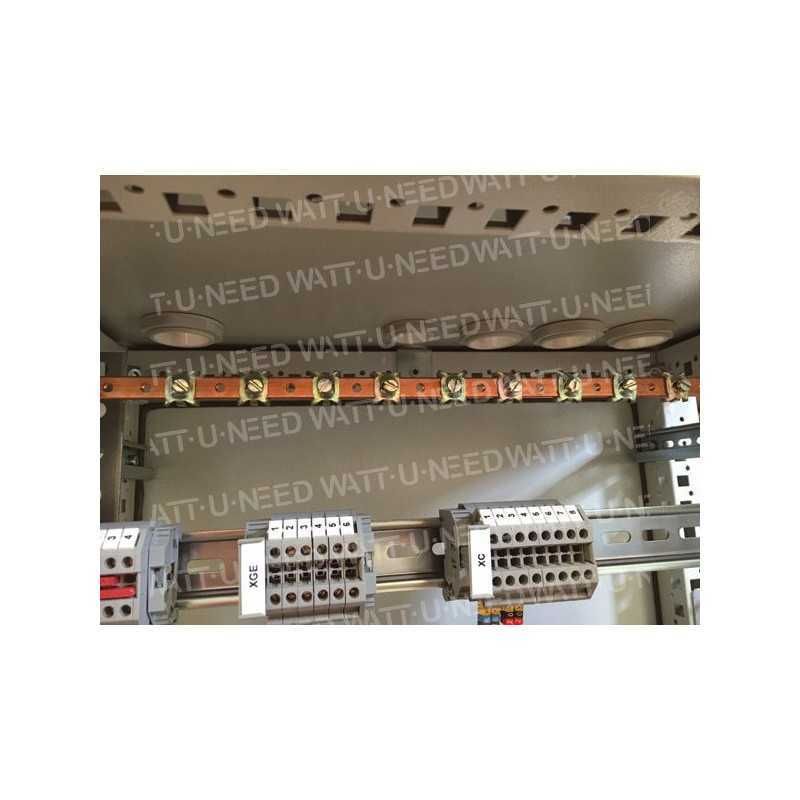

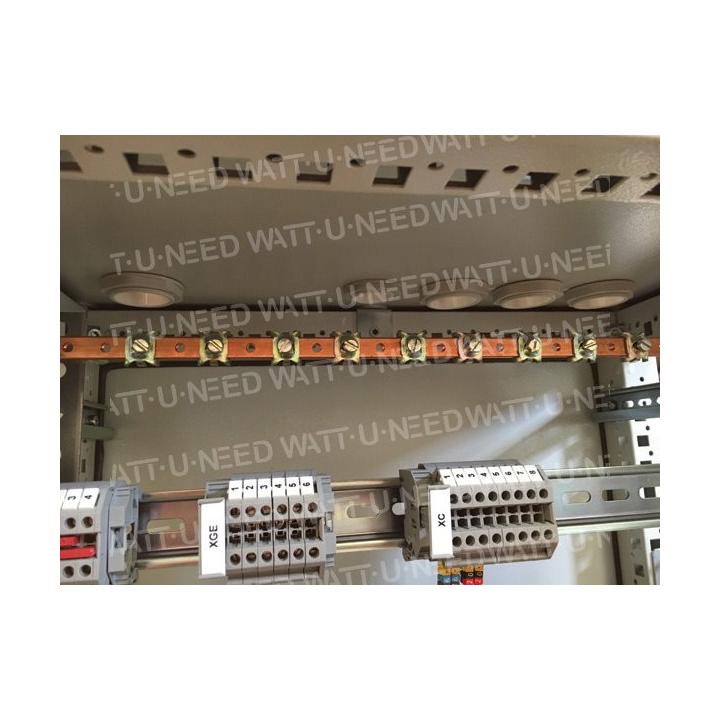

Dans un tableau électrique ou un coffret de protection, la barre TCB sert de point de regroupement central pour tous les conducteurs de protection (fils vert-jaune) de l'installation :

• Connexion du conducteur principal de terre venant de la prise de terre extérieure
• Raccordement des conducteurs de protection de tous les circuits électriques
• Mise à la terre du châssis métallique du coffret ou tableau
• Connexion des dispositifs de protection (parafoudres, limiteurs de surtension)
• Liaison équipotentielle locale des masses métalliques environnantes

Cette centralisation sur une barre commune garantit que tous les éléments métalliques de l'installation sont au même potentiel électrique (potentiel de terre), condition essentielle pour la sécurité des personnes et le bon fonctionnement des protections différentielles.

Importance de la mise à la terre en photovoltaïque

Dans une installation photovoltaïque, la mise à la terre remplit plusieurs fonctions critiques de sécurité :

• Protection contre les chocs électriques : Évacuation des courants de défaut vers la terre
• Protection contre la foudre : Dissipation des surtensions atmosphériques via les parafoudres
• Prévention des incendies : Élimination des défauts d'isolement pouvant créer des arcs électriques
• Protection des équipements : Évite la destruction des onduleurs et batteries par surtensions
• Conformité réglementaire : Respect des obligations légales en matière de sécurité électrique

Pour approfondir vos connaissances sur la mise à la terre des installations solaires, consultez notre guide complet d'installation photovoltaïque sur le blog Wattuneed.

Recommandations d'installation

Pour garantir l'efficacité et la pérennité de votre système de mise à la terre avec barres TCB :

• Utilisez des cosses à sertir de qualité adaptées à la section des câbles
• Appliquez une graisse de contact sur les connexions cuivre-cuivre pour éviter l'oxydation
• Respectez les couples de serrage recommandés pour les vis (généralement 4-6 Nm pour M6, 6-8 Nm pour M8)
• Utilisez des rondelles plates et grower (frein) pour éviter le desserrage des vis
• Assurez-vous que la barre est correctement fixée mécaniquement pour éviter tout mouvement
• Ne mélangez pas cuivre et aluminium en contact direct (risque de corrosion galvanique)
• Identifiez clairement la barre comme conducteur de protection (marquage vert-jaune)

Conditionnement et référence

Les barres taraudées TCB sont vendues à l'unité en longueur standard de 1000 mm (1 mètre). La barre peut être coupée à la longueur souhaitée avec une scie à métaux si nécessaire.

Référence fabricant : BUSBAR-TCB | EAN : 0768563817977

Dimensions : 30 x 10 x 1000 mm

Pour toute question technique sur le dimensionnement de votre système de mise à la terre, le choix des sections de câbles, ou pour des conseils sur l'installation conforme de votre mise à la terre photovoltaïque, notre équipe support est à votre disposition sur support.wattuneed.com.
