TCB barras roscadas con agujero de fijación

Barras roscadas TCB con orificio de fijación - Solución profesional de puesta a tierra

Las barras roscadas TCB con orificio de fijación son una solución profesional normalizada para realizar conexiones de puesta a tierra y equipotenciales en instalaciones eléctricas residenciales, comerciales e industriales. Con unas dimensiones de 30 x 10 x 1000 mm, estas barras de cobre ofrecen una capacidad de conexión óptima para instalaciones de potencia media a alta.

Construcción y materiales

Las barras TCB están fabricadas con cobre electrolítico de gran pureza, el material preferido para las aplicaciones de puesta a tierra gracias a sus excepcionales propiedades:

• Excelente conductividad eléctrica: El cobre garantiza una conducción óptima para descargar las corrientes de defecto.
• Resistencia a la corrosión: durabilidad garantizada incluso en entornos húmedos o agresivos
• Maleabilidad: Fácil de moldear y perforar si se requieren conexiones adicionales
• Estabilidad en el tiempo: Sin oxidación significativa que afecte a la calidad de la conexión
• Compatibilidad electroquímica: Evita los pares galvánicos con conductores de cobre

La sección rectangular de 30 x 10 mm ofrece un compromiso óptimo entre capacidad de corriente, tamaño y facilidad de conexión. La longitud estándar de 1000 mm (1 metro) le permite dimensionar con precisión sus instalaciones, cortando la barra a la longitud requerida si es necesario.

Orificios roscados: conexiones múltiples más fáciles

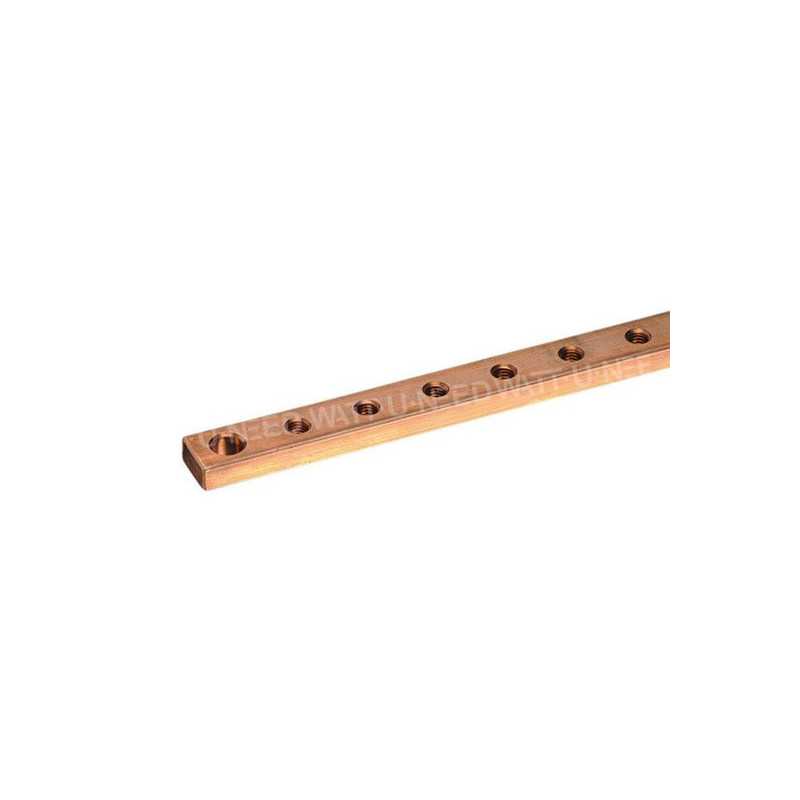

La principal característica de las barras TCB son sus orificios roscados pretaladrados (rosca interior). Estos orificios permiten atornillar directamente los terminales sin necesidad de realizar taladros adicionales in situ, lo que ofrece una serie de ventajas:

• Ahorro de tiempo de instalación: no es necesario taladrar ni roscar.
• Conexión normalizada: puntos de conexión uniformemente espaciados
• Conexiones múltiples: se pueden conectar muchos conductores a una sola barra
• Mayor seguridad: apriete mecánico fiable con tornillos y arandelas
• Fácil mantenimiento: las conexiones se pueden quitar y añadir sin herramientas especializadas

Los orificios roscados aceptan generalmente tornillos M6 o M8 según el modelo, compatibles con la mayoría de los terminales de cable de tierra estándar.

Aplicaciones en instalaciones fotovoltaicas

En el ámbito de la energía solar, las barras roscadas TCB desempeñan un papel esencial para garantizar la seguridad eléctrica y la conformidad de las instalaciones:

• Conexión equipotencial principal (LEP): Reunión de todos los conductores de protección en el cuadro eléctrico general.
• Puesta a tierra de estructuras: Conexión de los marcos metálicos de los paneles solares y los sistemas de montaje.
• Puesta atierra de inversores: Conexión de los terminales de tierra de los inversores fotovoltaicos e híbridos.
• Puesta a tierrade baterías: Conexión del punto de puesta a tierra común de los sistemas de almacenamiento
• Cajas de protección de CC: Barras de tierra para cuadros y cajas de protección del lado de CC
• Puesta a tierra de descargadores de sobretensiones: Conexión de dispositivos de protección contra sobretensiones

Para comprender la importancia de la puesta a tierra en las instalaciones solares, consulte nuestra guía de diagramas de puesta a tierra para inversores híbridos.

Dimensionamiento y capacidad de corriente

La sección de 30 x 10 mm (300 mm² ) ofrece una gran capacidad de corriente, adecuada para instalaciones eléctricas de potencia media a alta. Aunque las barras de tierra no están diseñadas como conductores activos, su sección debe ser suficiente para :

Instalación y utilización

Las pletinas TCB están diseñadas para una instalación rápida y sencilla en varias configuraciones:

• Montaje en armarios y cuadros eléctricos: Montaje en carril DIN con soportes adecuados o atornillado directo a la base del cuadro.
• Montaje en pared: Utilice los orificios de montaje pretaladrados para atornillar la barra a un soporte.
• Instalación horizontal o vertical: Elección de la orientación en función de la configuración de la sala de equipos.
• Corte a medida: La barra se puede serrar para adaptarla a las dimensiones disponibles

Para conectar los conductores de tierra, se recomienda utilizar terminales de crimpado adaptados a la sección del cable y atornillar estos terminales a los orificios roscados de la barra mediante tornillos con arandelas y contratuercas para garantizar una conexión fiable y conforme.

Cumplimiento de las normas

Las barras roscadas TCB deben utilizarse de conformidad con las normas eléctricas vigentes:

• NF C 15-100: Norma francesa relativa a las instalaciones eléctricas de baja tensión (dimensionamiento de los conductores de protección).
• IEC 60364: Norma internacional relativa a las instalaciones eléctricas en los edificios
• EN 50522: Puesta a tierra de las instalaciones eléctricas alimentadas con corriente alterna.

Según la norma NF C 15-100, el conductor de protección principal (que une el punto de puesta a tierra al cuadro principal) debe tener una sección mínima determinada por la sección de los conductores de fase. La barra TCB 30x10 ofrece una sección más que suficiente para la mayoría de las instalaciones residenciales y comerciales.

Ventajas de las barras TCB con orificios roscados

• Cobre electrolítico de alta conductividad: material de primera calidad para aplicaciones eléctricas
• Amplia sección de 30x10 mm: gran capacidad de corriente y resistencia mecánica
• Orificios roscados pretaladrados: instalación rápida sin necesidad de taladrar en la obra
• Cómoda longitud de 1 metro: tamaño flexible mediante corte
• Conexiones múltiples: numerosos puntos de conexión en una sola barra
• Resistencia a la corrosión: Durabilidad garantizada a lo largo del tiempo
• Compatibilidad universal: Acepta terminales estándar con tornillos M6/M8
• Conforme a las normas eléctricas: NF C 15-100 e IEC 60364
• Instalación versátil: Montaje en pared, caja o carril
• Mayor seguridad: uniones atornilladas fiables y desmontables

Complementa su instalación eléctrica

Las barras de derivación TCB pueden integrarse en un sistema completo de puesta a tierra y protección eléctrica. Para una instalación segura y conforme a las normas, combínelas con :

• Cables de puesta a tierra: H07V-K o H07V-R conductores verde-amarillo de sección adecuada (4, 6, 10, 16 mm²)
• Terminales de cableado: Terminales de crimpado adaptados a las secciones de cable utilizadas
• Pinzas de puesta a tierra: Para la conexión rápida de las estructuras metálicas de los paneles solares
• Picasde puesta a tierra: Para la puesta a tierra externa (si no están ya instaladas)
• Barras de medición: para la comprobación periódica de la resistencia de tierra

Descubra nuestra gama completa de cables y pinzas de puesta a tierra para completar su instalación.

Instalación en cuadros eléctricos

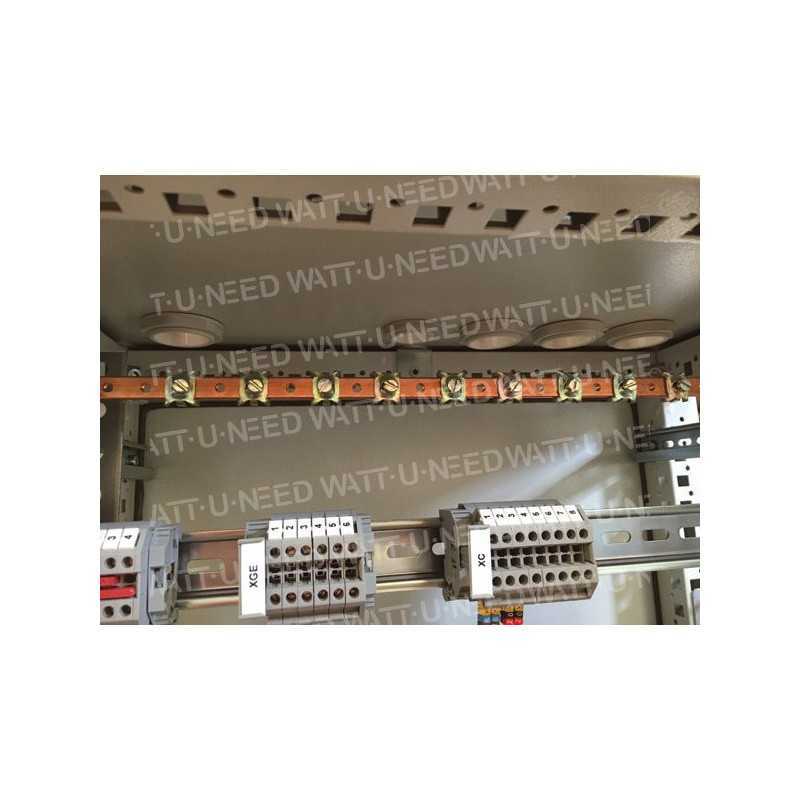

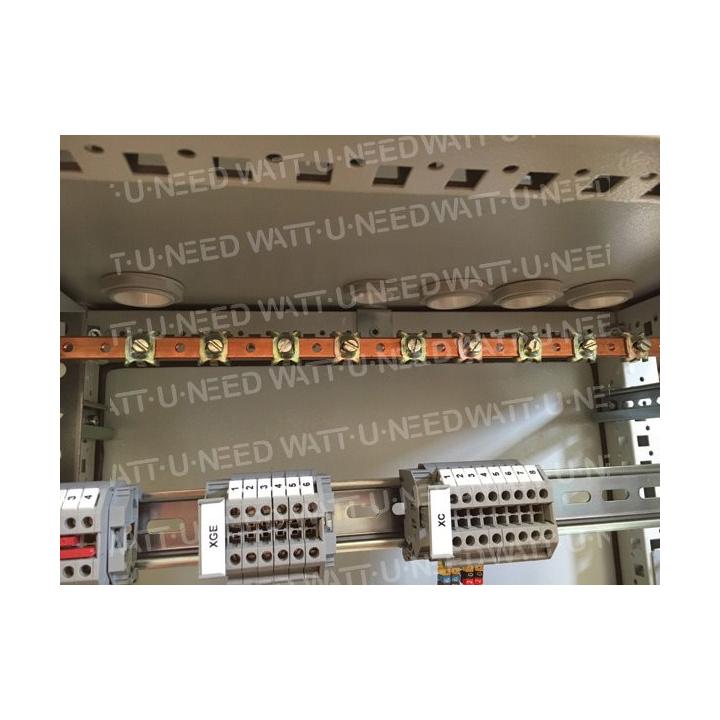

En un cuadro eléctrico o una caja de protección, la barra TCB actúa como punto de agrupación central de todos los conductores de protección de la instalación (hilos verde-amarillo):

• Conexión del conductor principal de tierra procedente de la toma de tierra exterior
• Conexión de los conductores de protección de todos los circuitos eléctricos
• Conexión a tierra del marco metálico de la caja o del cuadro
• Conexión de los dispositivos de protección (descargadores de sobretensión, descargadores de sobretensión)
• Conexión equipotencial local de las masas metálicas circundantes

Esta centralización en un embarrado común garantiza que todas las partes metálicas de la instalación se encuentren al mismo potencial eléctrico (potencial de tierra), lo que es esencial para la seguridad de las personas y el correcto funcionamiento de los dispositivos de protección diferencial.

La importancia de la puesta a tierra en las instalaciones fotovoltaicas

En una instalación fotovoltaica, la puesta a tierra cumple una serie de funciones críticas para la seguridad:

• Protección contra descargas eléctricas: Evacuación a tierra de las corrientes de defecto.
• Protección contra rayos: Disipación de sobretensiones atmosféricas mediante pararrayos.
• Prevención de incendios: eliminación de fallos de aislamiento que puedan crear arcos eléctricos.
• Protección de los equipos: Evita la destrucción de inversores y baterías por sobretensiones
• Cumplimiento de la normativa: Cumplimiento de las obligaciones legales en materia de seguridad eléctrica

Para saber más sobre la puesta a tierra de las instalaciones solares, lea nuestra guía completa de instalación fotovoltaica en el blog de Wattuneed.

Recomendaciones de instalación

Para garantizar la eficacia y durabilidad de su sistema de puesta a tierra con barras TCB:

• Utilice terminales de crimpado de calidad adecuados a la sección de los cables
• Aplique grasa de contacto a las conexiones cobre-cobre para evitar la oxidación
• Respete los pares de apriete recomendados para los tornillos (generalmente 4-6 Nm para M6, 6-8 Nm para M8)
• Utilice arandelas planas y arandelas de seguridad para evitar que los tornillos se aflojen
• Asegúrese de que la barra está bien fijada mecánicamente para evitar que se mueva.
• No mezcle cobre y aluminio en contacto directo (riesgo de corrosión galvánica)
• Identifique claramente la barra como conductor de protección (marcado verde-amarillo)

Embalaje y referencia

Las barras roscadas TCB se venden individualmente en longitudes estándar de 1000 mm (1 metro). Si es necesario, la barra puede cortarse a la longitud deseada con una sierra para metales.

Referencia del fabricante : BUSBAR-TCB | EAN : 0768563817977

Dimensiones: 30 x 10 x 1000 mm

Si tiene alguna pregunta técnica sobre el dimensionamiento de su sistema de puesta a tierra, la elección de las secciones de cable adecuadas o si necesita asesoramiento sobre la correcta instalación de su sistema de puesta a tierra fotovoltaico, nuestro equipo de asistencia está a su disposición en support.wattuneed.com.
