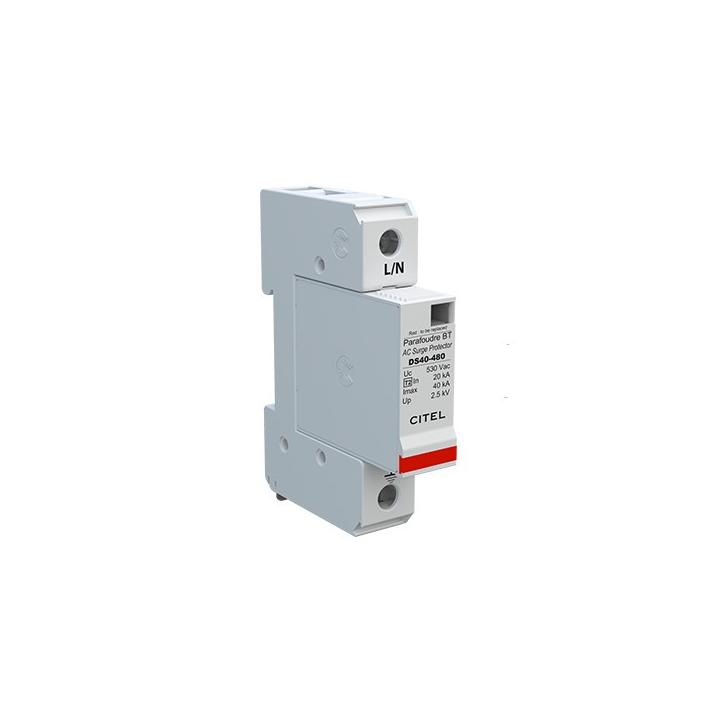

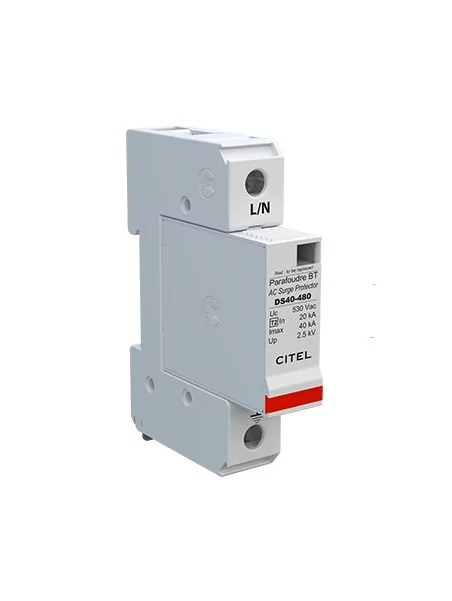

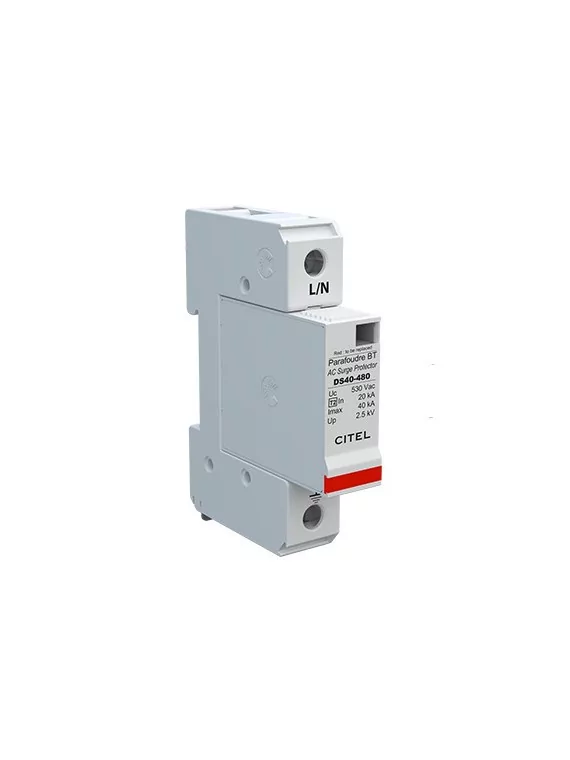

    Parafoudre BT - unipolaire 40Ka

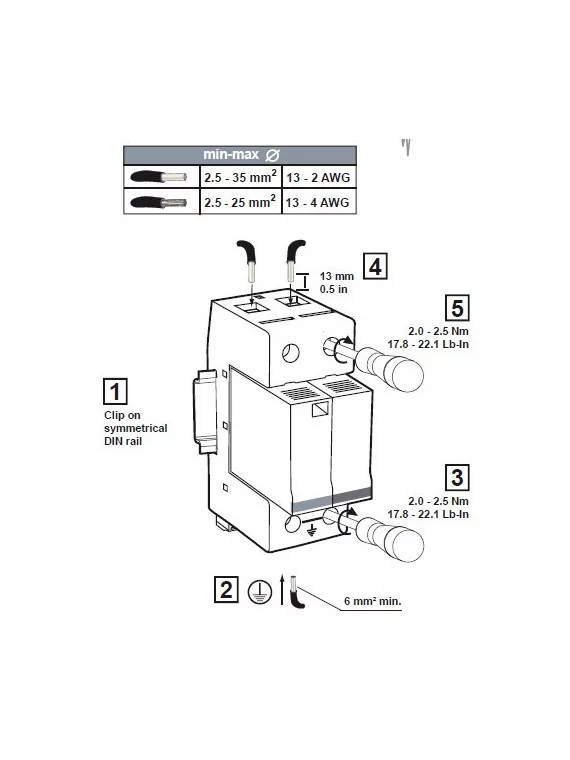

    Schéma montage parafoudre BT - unipolaire
    Schéma montage parafoudre BT - unipolaire

    Parafoudre BT - unipolaire 40Ka

    60,2 $
    DS41-480
    0712971130333

    Parafoudre BT unipolaire pour la protection de votre système.

    • Parafoudre Unipolaire de Type 2,
    • Tension : 530 V  AC,
    • Courant de décharge nominal : 20KA,
    • Courant de décharge max : 40KA,
    • Module débrochable par phase,
    • Très efficace pour la protection d'un système contre la foudre,
    • Conforme NF EN 61643-11, CEI 61643-11,
    • Homologué UL1449 ed.5.



    Paiements 100% sécurisés

    Parafoudre BT - unipolaire...

    60,2 $

    " Parafoudre BT Type 2 Unipolaire débrochable - DS41-480 "





    Les parafoudres de type 2 DS41 sont utilisés principalement pour la protection des réseaux monophasés et triphasés au niveau du TGBT. Le schéma électrique inclut une association de varistances forte puissance équipées de déconnecteurs et de leurs indicateurs associés : ce montage permet de garantir une capacité d'écoulement renforcée. Les parafoudres DS41 sont destinés à être montés en multipolaire pour protéger les réseaux mono, tri ou triphasé+Neutre, parfois associés à un parafoudre spécifique N/PE.

    Autres modèles disponibles sur demande, n'hésitez pas à nous contacter.


    Dimensions parafoudre BT Type 2 - DS41-480

    DS41-180


















    Caractéristiques du parafoudre BT



    Type de parafoudre 2
    Réseau 277/480 V Triphasé
    Tension nominale de ligneUn277 Vac
    Tension AC max. de fonctionnementUc530 Vac
    Caractéristique surtension temporaire (TOV) 5 sec.UT700 Vac tenue
    Caractéristique surtension temporaire (TOV) 120 mnUT920 Vac déconnexion
    Courant résiduelIpe< 0.5 mA
    Courant de fonct. PermanentIc0.5 mA
    Courant de suiteIfAucun
    Courant de décharge nominalIn20 kA
    Courant de décharge maximalImax40 kA
    Mode(s) de connexion L/PE et N/PE
    Mode(s) de protection Mode Commun ou Mode Différentiel
    Niveau de protectionUp2.5 kV
    Niveau de protection L/PEUp L/PE2.5 kV
    Courant de court-circuit admissibleIsccr25 000 A
    Technologie MOV
    Configuration Parafoudre Unipolaire
    Raccordement au réseau Par vis : 2.5-25 mm² / par bus
    Format Boîtier modulaire débrochable
    Montage Rail DIN symétrique 35 mm (EN 60715)
    Matière boîtier Thermoplastique UL94 V-0
    Température de fonctionnementTu-40/+85°C
    Indice de protection IP20
    Mise hors service de sécurité Déconnexion du réseau AC
    Indicateur de fin de vie 1 indicateur mécanique
    Module(s) de remplacement DSM40-480
    Télésignalisation option DS41S-480 : sortie sur contact inverseur
    DS41-480
    10476 Produits

    Références spécifiques

    UPC
    712971130333
    EAN-13
    0712971130333
    Nouveau

    Téléchargement

    Fiche Technique DS41

    Téléchargement (166.11KB)

    DS41 Datasheet

    Téléchargement (1.49MB)
