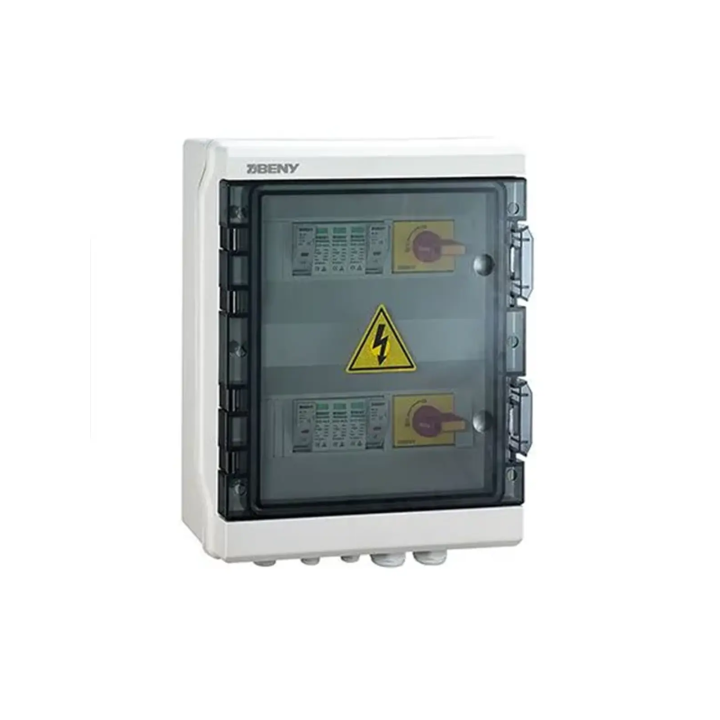

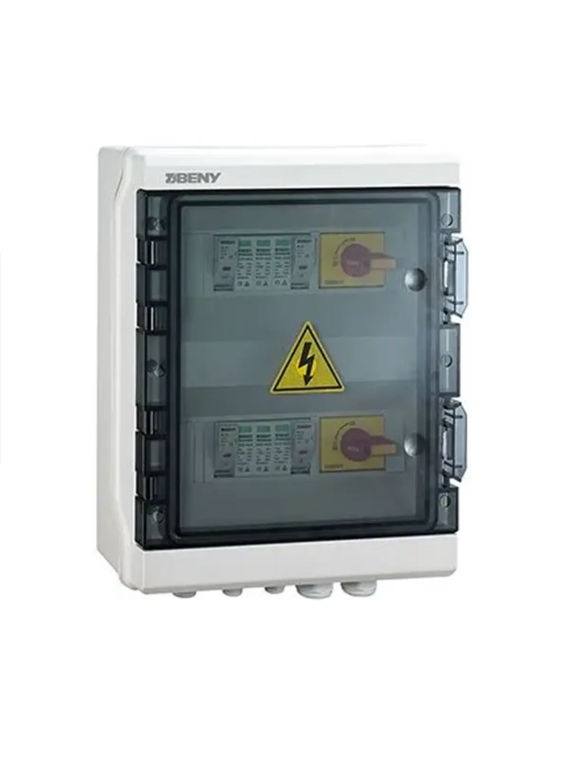

Coffret parafoudre ZJBENY DC double 2 entrées et 2 sorties 1000V 32A

Coffret parafoudre ZJBENY DC double 2 entrées et 2 sorties 1000V 32A

Le coffret parafoudre ZJBENY DC double est conçu pour les installations photovoltaïques à deux strings, offrant une protection complète contre les surtensions et les pics de tension transitoires jusqu’à 1000V DC. Il protège efficacement les panneaux solaires, câbles et onduleurs pour garantir sécurité, fiabilité et performance.

Conception fiable et sécurisée

Ce modèle dispose de 2 entrées provenant des panneaux et 2 sorties vers l’onduleur MPPT, assurant une protection complète de la chaîne photovoltaïque.

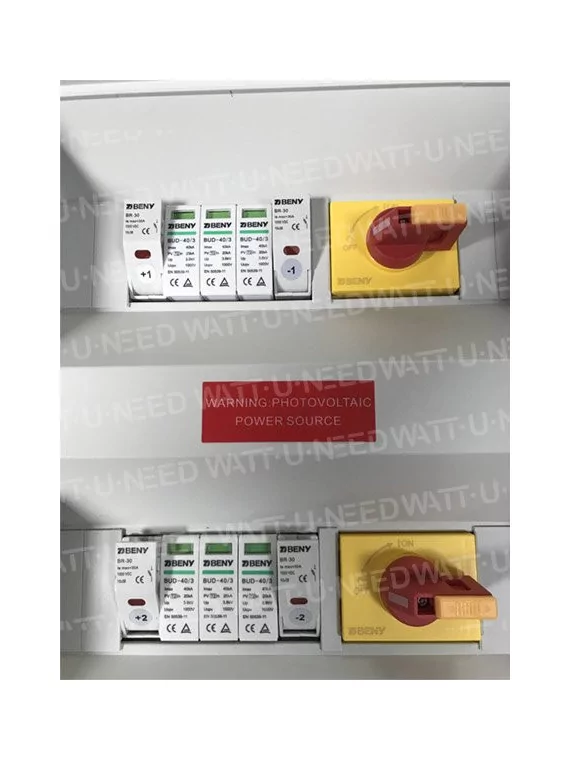

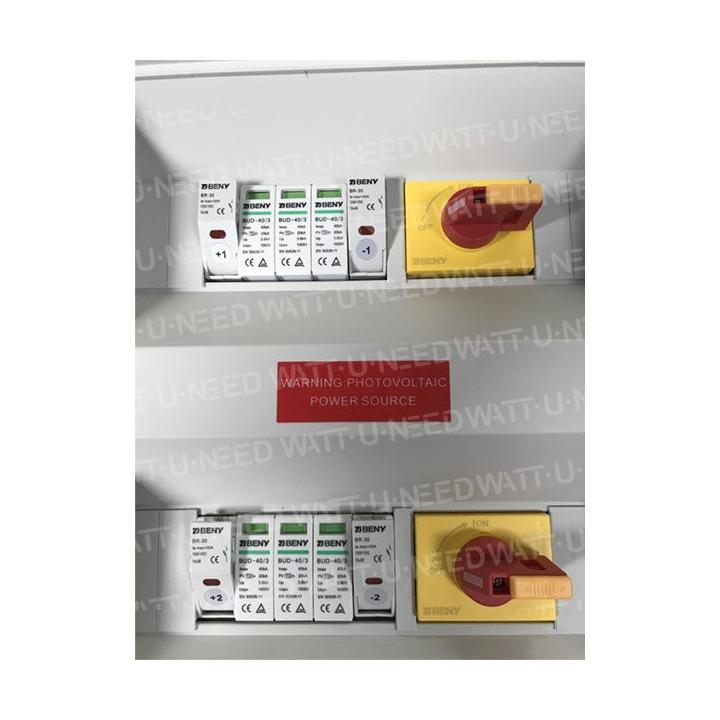

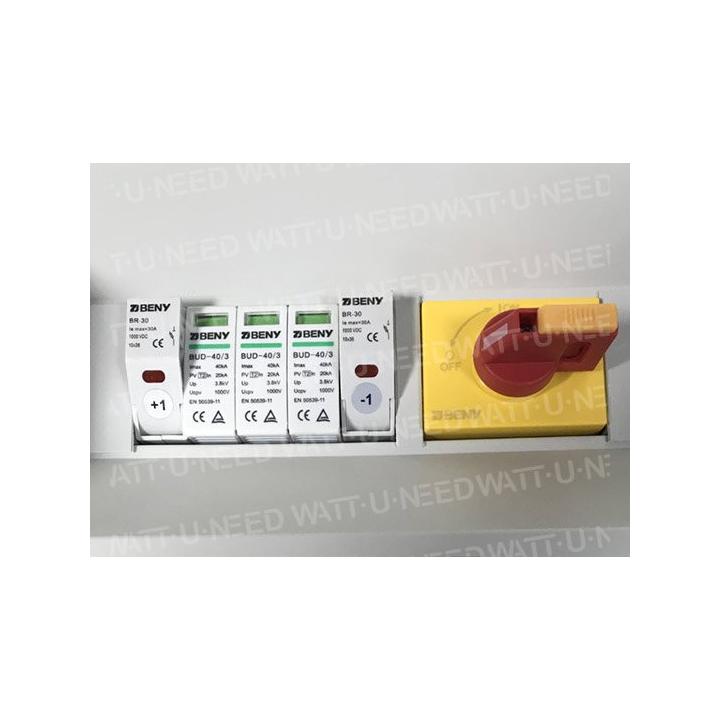

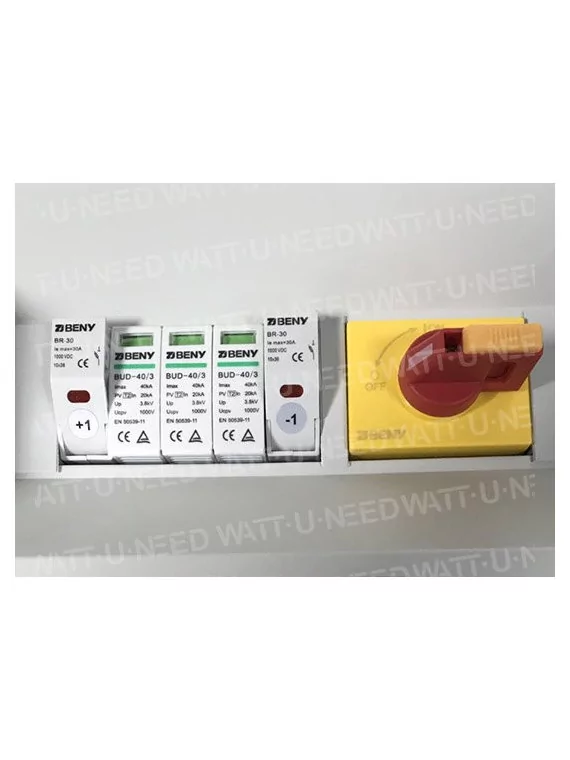

Le coffret intègre un porte-fusible sécurisé (fusibles 15A pour les pôles positifs et négatifs) et un parafoudre de type 2 SPD (modèle BUD-40/3) pour protéger vos équipements contre les surtensions jusqu’à 40 kA.
Un témoin LED permet de contrôler visuellement l’état du dispositif et facilite la maintenance.

Interrupteur-sectionneur et certifications

Le coffret intègre un interrupteur-sectionneur DC 1000V 32A (BYT.2-32/BYS), conforme à IEC 60947-3, garantissant l’isolement total entre les panneaux et l’onduleur.
Chaque coffret est testé individuellement avant livraison et certifié TUV, CE, UL, KEMA et SAA, assurant durabilité et fiabilité à long terme.

Boîtier robuste et étanche

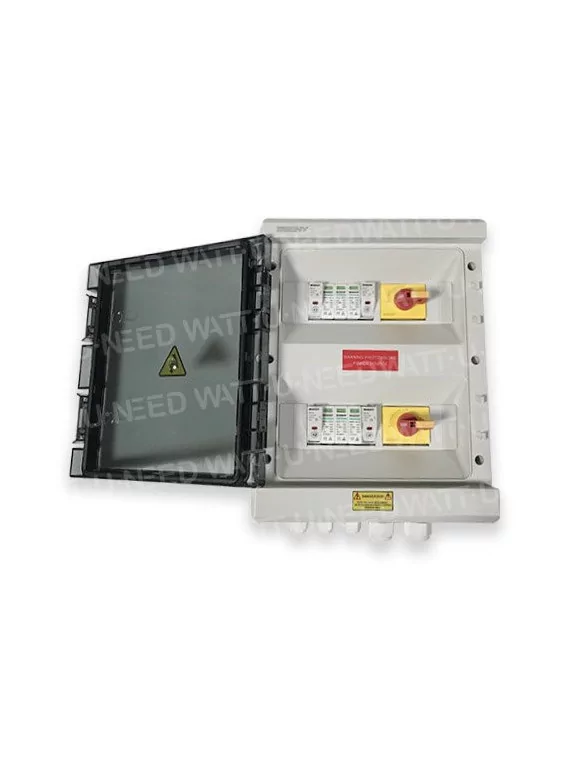

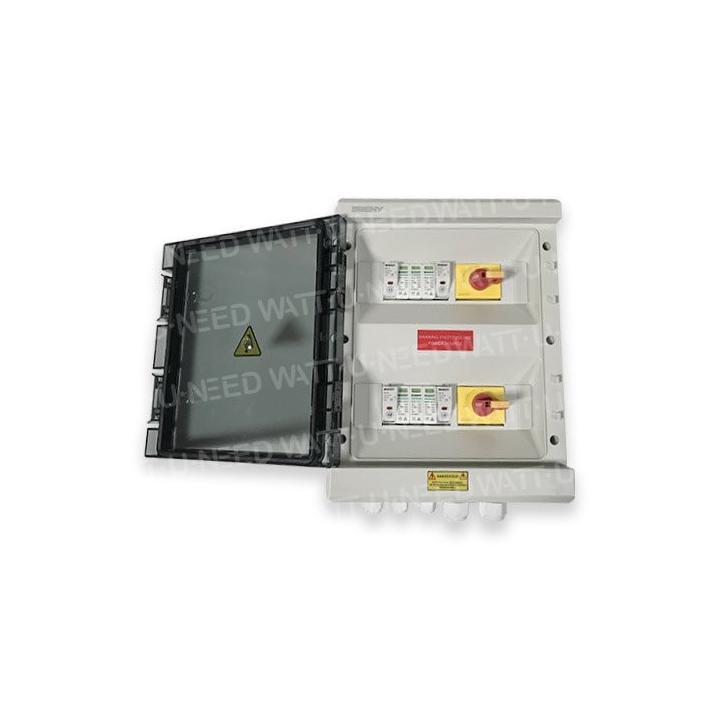

Le coffret est fabriqué en polycarbonate/ABS, boîtier BX-13, offrant une protection IP65 et une résistance mécanique IK10.

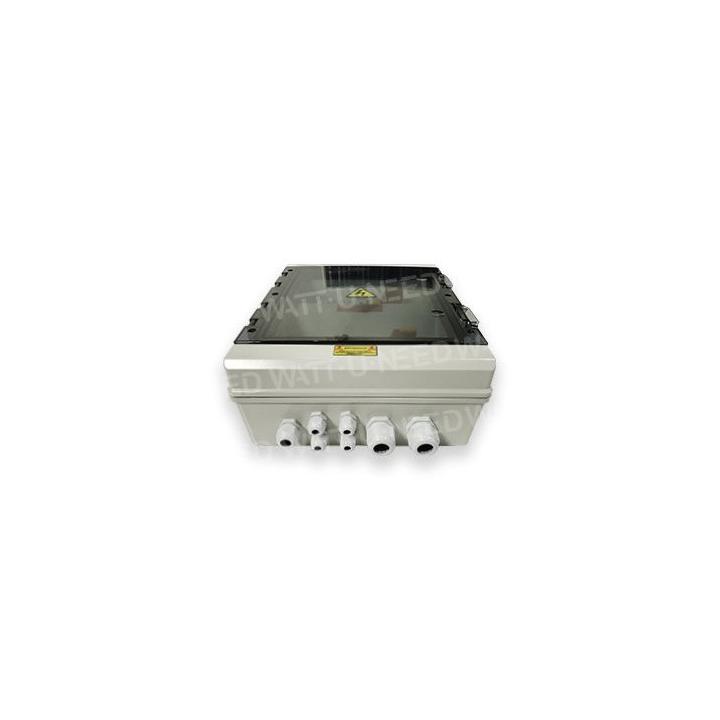

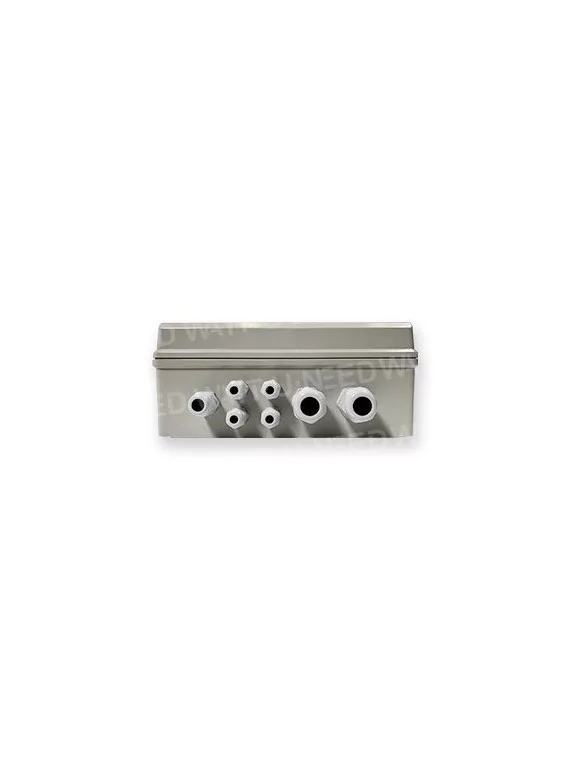

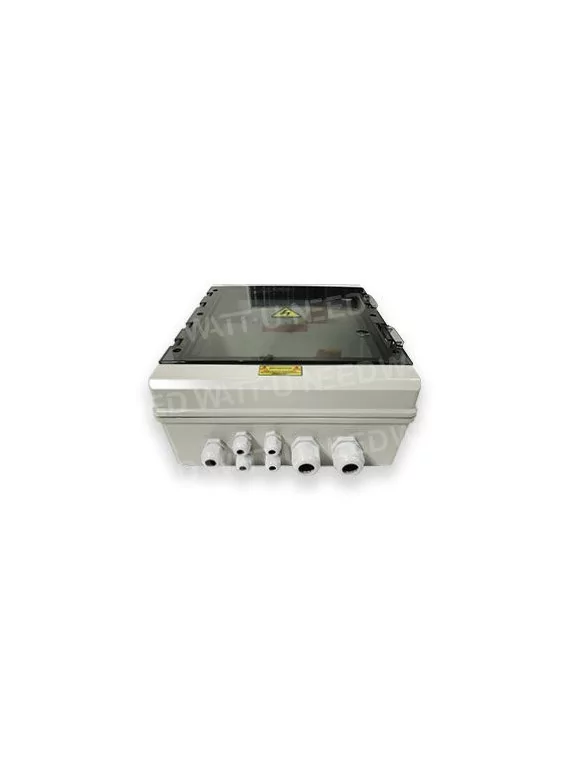

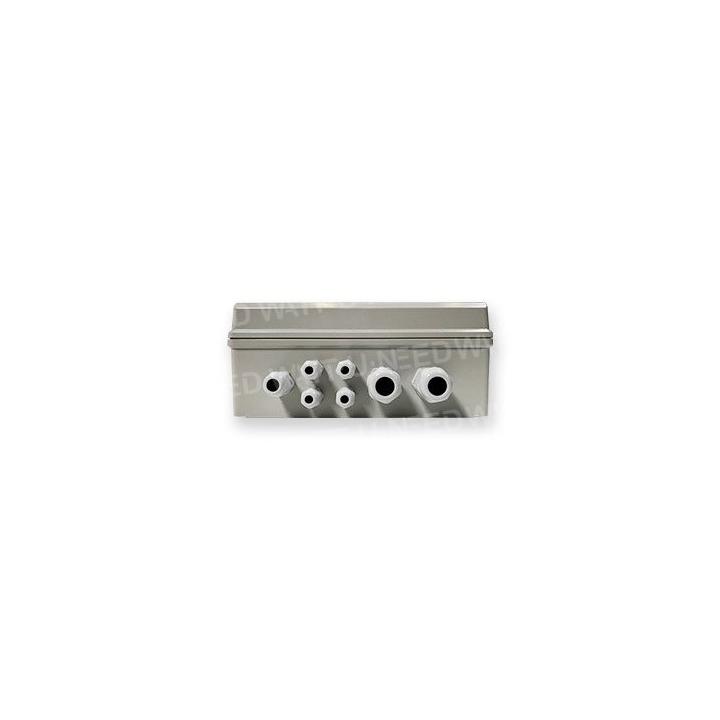

Compact (292 x 220 x 120 mm) et facile à installer en montage mural, il dispose de presse-étoupes PG09 et PG21 pour câbles de 2,5 à 16 mm².

Usage concret

Le coffret double ZJBENY DC 1000V 32A est idéal pour protéger une installation photovoltaïque résidentielle ou commerciale composée de 2 strings de panneaux raccordées à un onduleur MPPT.
Exemple : une maison équipée de 2 chaînes de 8 panneaux de 400 W chacun (soit 6,4 kWc) ; le coffret sécurise la liaison entre les deux strings et l’onduleur, limitant les risques liés aux surtensions dues à la foudre ou aux fluctuations du réseau.
Il est parfaitement adapté aux installations d’autoconsommation et aux systèmes raccordés au réseau.

Données techniques

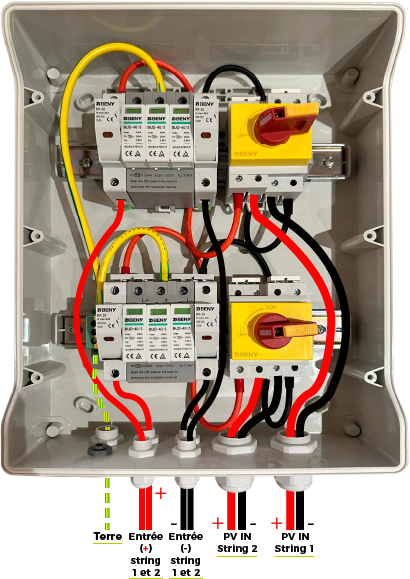

Schéma de principe

FAQ – Coffret Parafoudre ZJBENY DC Double 1000V 32A

1. À quoi sert ce coffret parafoudre DC double ?
Il protège deux strings de panneaux solaires contre les surtensions et les décharges électriques, assurant la sécurité de l’onduleur et des câbles.

2. Quelle est la différence entre le modèle simple et le double ?
Le modèle double dispose de 2 entrées et 2 sorties, permettant de protéger 2 strings de panneaux simultanément.

3. Est-il compatible avec tous les onduleurs MPPT ?
Oui, le coffret double ZJBENY est compatible avec tous les onduleurs DC 1000V MPPT quelle que soit la marque.

4. Où installer le coffret ?
Il se place entre les strings de panneaux et l’onduleur, idéalement proche de l’onduleur pour une protection optimale.
