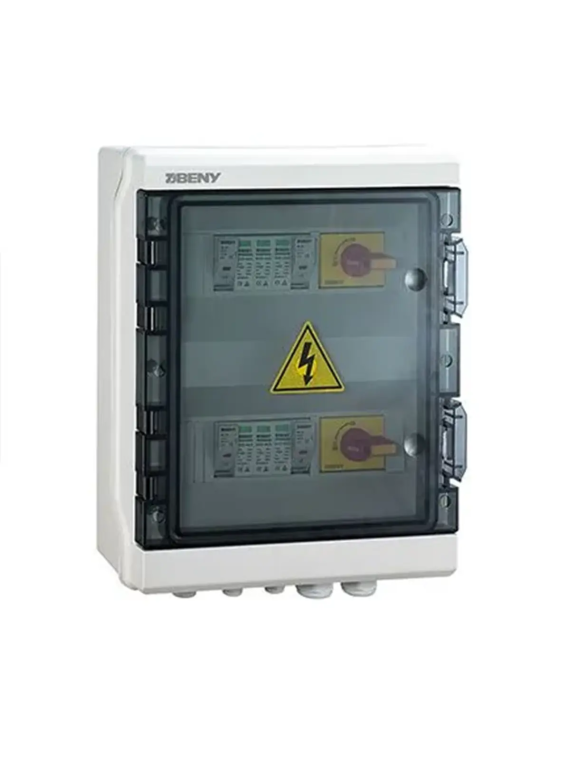

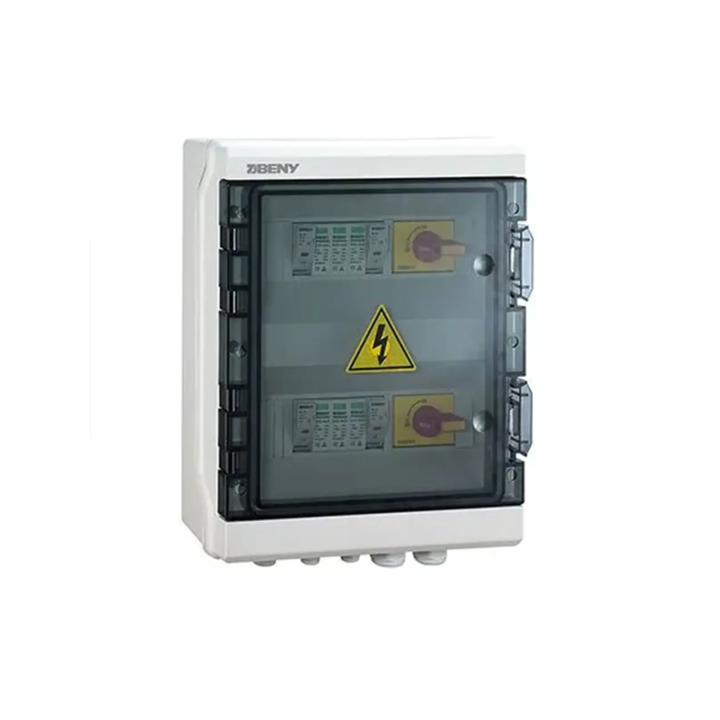

ZJBENY DC-Doppel-Ableiterkasten 2 Eingänge und 2 Ausgänge 1000V 32A

ZJBENY DC double Blitzableiterkasten 2 Eingänge und 2 Ausgänge 1000V 32A

Der ZJBENY DC double Blitzableiterkasten wurde für Photovoltaikanlagen mit zwei Strings entwickelt und bietet umfassenden Schutz vor Überspannungen und transienten Spannungsspitzen bis zu 1000V DC. Er schützt Solarmodule, Kabel und Wechselrichter wirksam, um Sicherheit, Zuverlässigkeit und Leistung zu gewährleisten.

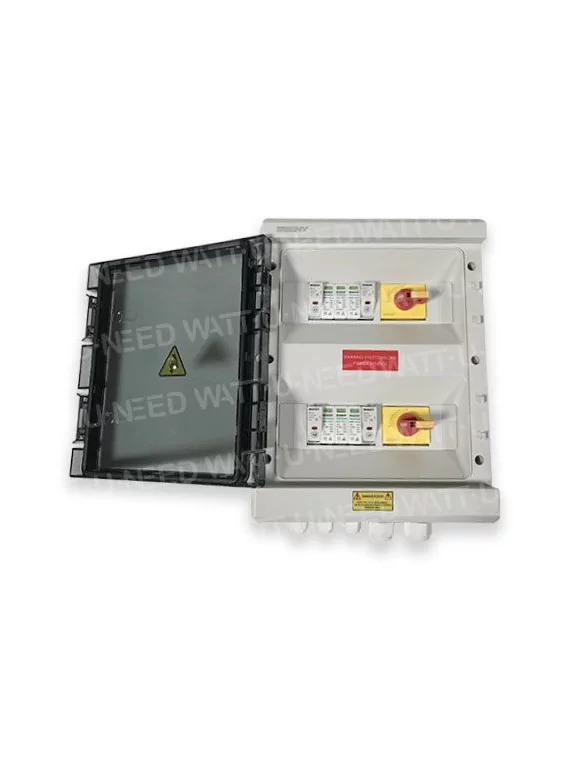

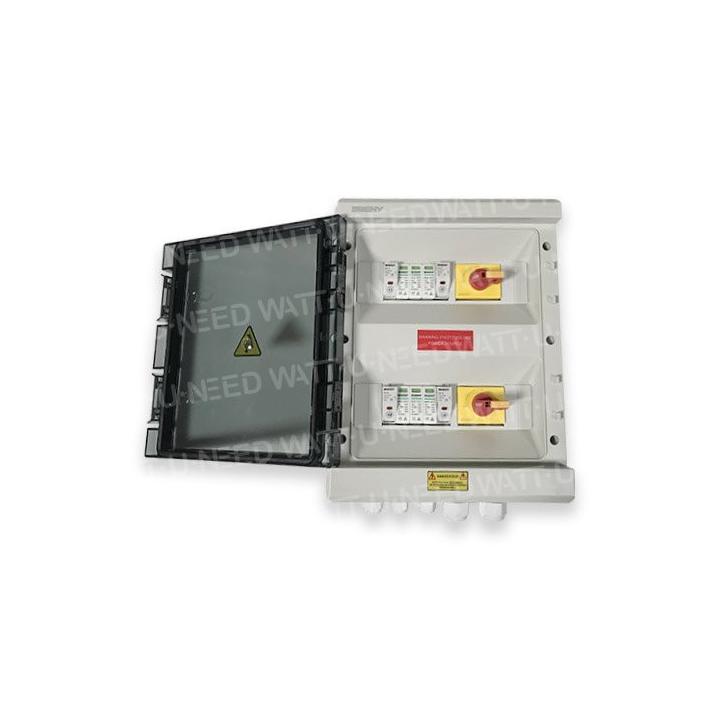

Zuverlässiges und sicheres Design

Dieses Modell verfügt über 2 Eingänge von den Modulen und 2 Ausgänge zum MPPT-Wechselrichter, wodurch ein umfassender Schutz der Photovoltaikkette gewährleistet wird.

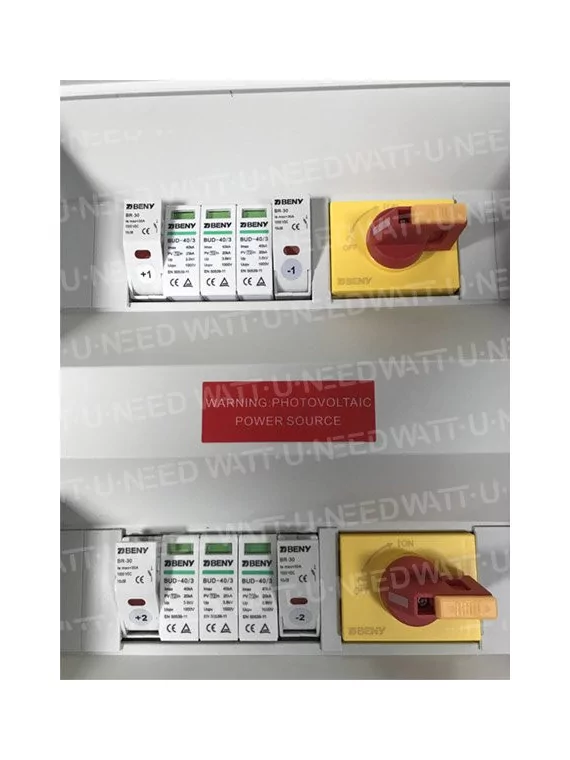

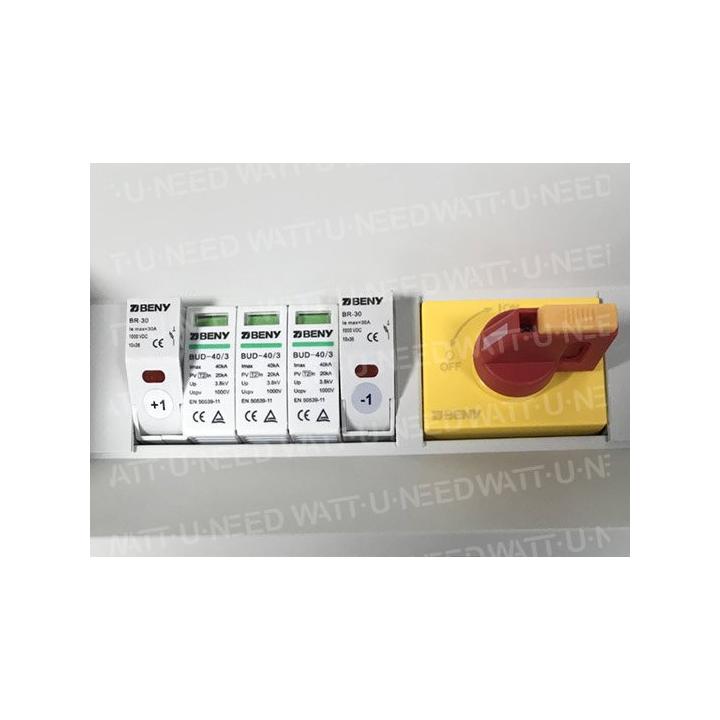

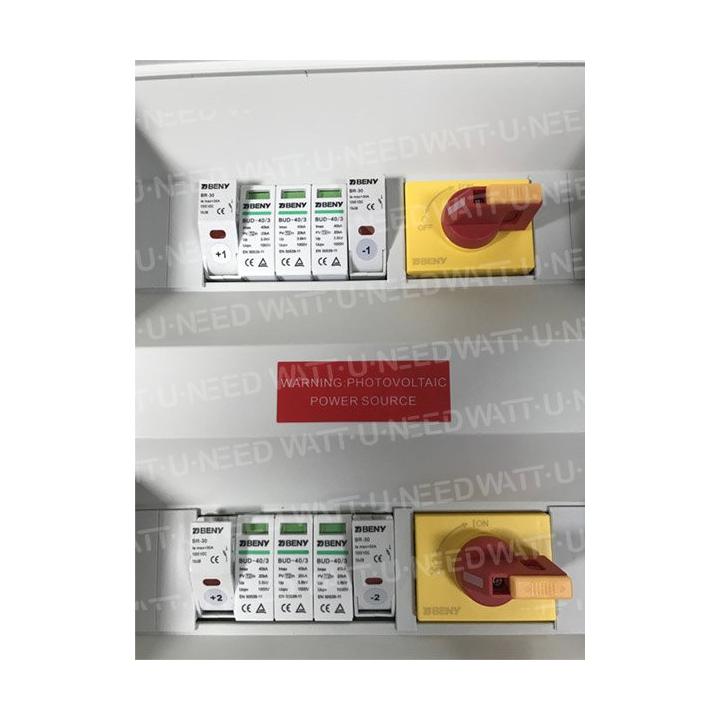

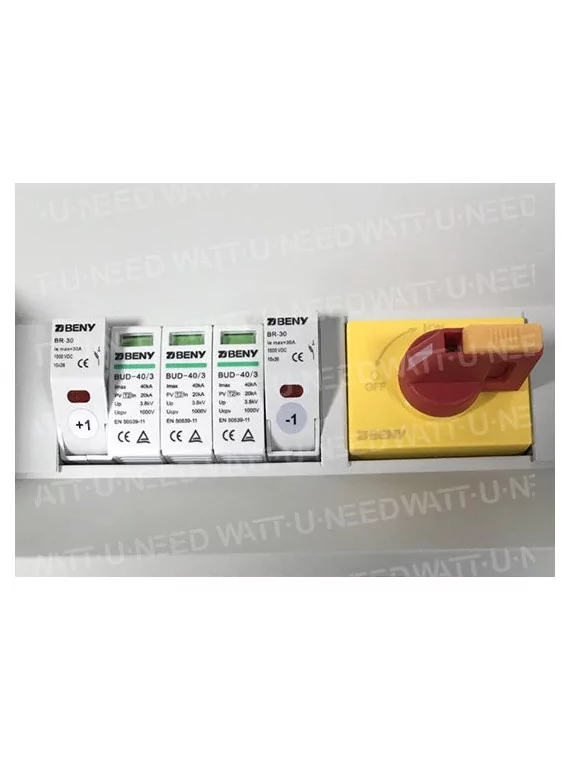

Das Gehäuse enthält einen sicheren Sicherungshalter (15A-Sicherungen für den positiven und negativen Pol) und einen Typ 2 SPD-Ableiter (Modell BUD-40/3), um Ihre Geräte vor Überspannungen bis zu 40 kA zu schützen.
Eine LED-Anzeige ermöglicht die visuelle Kontrolle des Gerätezustands und erleichtert die Wartung.

Lasttrennschalter und Zertifizierungen

Das Gehäuse enthält einen Trennschalter DC 1000V 32A (BYT.2-32/BYS), der IEC 60947-3 entspricht und die vollständige Isolierung zwischen den Modulen und dem Wechselrichter gewährleistet.
Jedes Gehäuse wird vor der Auslieferung einzeln getestet und ist TUV-, CE-, UL-, KEMA- und SAA-zertifiziert, wodurch langfristige Haltbarkeit und Zuverlässigkeit gewährleistet werden.

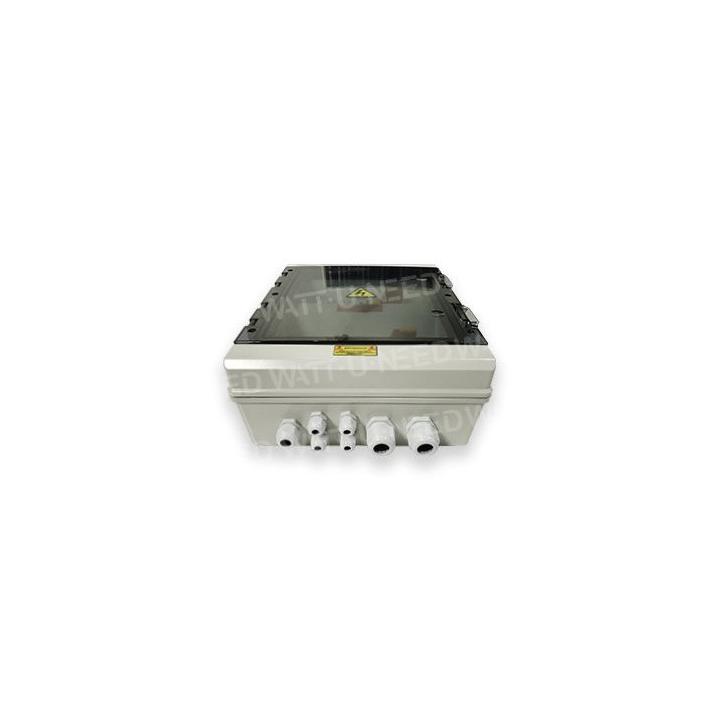

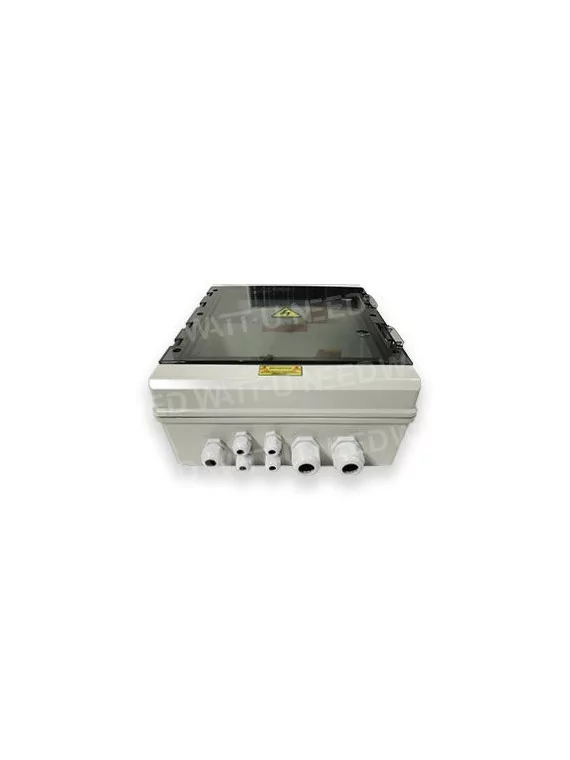

Robustes und wasserdichtes Gehäuse

Das Gehäuse besteht aus Polycarbonat/ABS, Gehäuse BX-13, und bietet Schutzart IP65 und mechanische Festigkeit IK10.

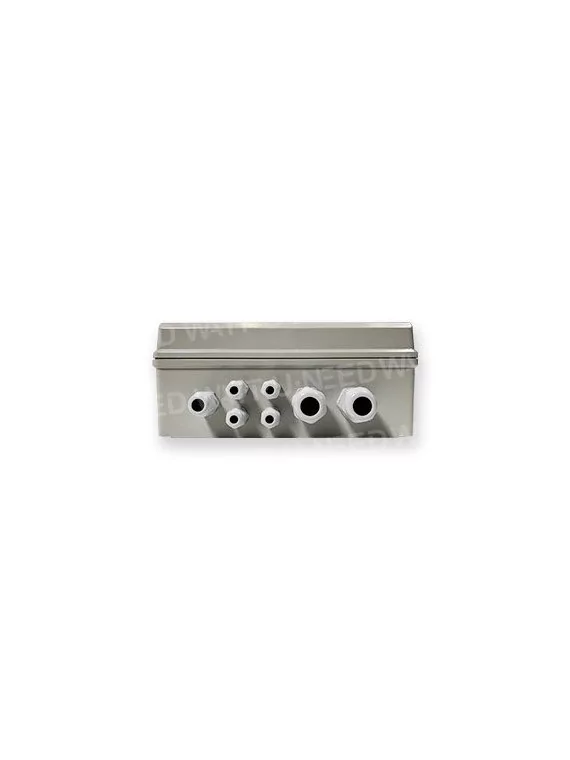

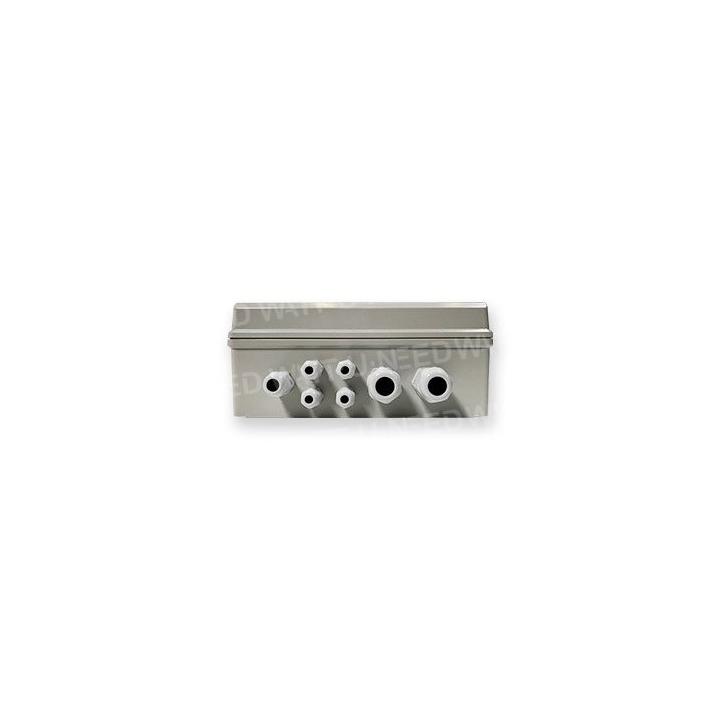

Es ist kompakt (292 x 220 x 120 mm), einfach an der Wand zu montieren und verfügt über PG09- und PG21-Kabelverschraubungen für Kabel von 2,5 bis 16 mm².

Konkrete Verwendung

Der Doppelkasten ZJBENY DC 1000V 32A ist ideal für den Schutz einer Photovoltaikanlage im Wohn- oder Gewerbebereich, die aus 2 Modulsträngen besteht, die an einen MPPT-Wechselrichter angeschlossen sind.
Beispiel: Ein Haus mit 2 Strings mit je 8 Modulen zu je 400 W (d.h. 6,4 kWp); der Kasten sichert die Verbindung zwischen den beiden Strings und dem Wechselrichter und begrenzt so die Risiken, die mit Überspannungen durch Blitzschlag oder Netzschwankungen verbunden sind.
Es eignet sich hervorragend für Eigenverbrauchsanlagen und netzgekoppelte Systeme.

Technische Daten

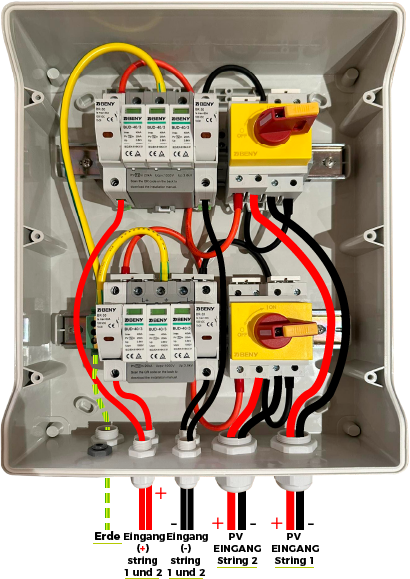

Schematische Darstellung des Prinzips

FAQ - Überspannungsschutzgehäuse ZJBENY DC Double 1000V 32A.

1. Wozu dient dieser doppelte DC-Überspannungsableiterkasten?
Er schützt zwei Strings von Solarmodulen vor Überspannungen und elektrischen Entladungen und gewährleistet so die Sicherheit des Wechselrichters und der Kabel.

2. Was ist der Unterschied zwischen dem einfachen und dem doppelten Modell?
Das Doppelmodell verfügt über 2 Eingänge und 2 Ausgänge, wodurch 2 Strings von Modulen gleichzeitig geschützt werden können.

3. Ist es mit allen MPPT-Wechselrichtern kompatibel?
Ja, die ZJBENY-Doppelbox ist mit allen DC-1000V-MPPT-Wechselrichtern aller Marken kompatibel.

4. Wo wird die Box installiert?
Er wird zwischen den Modul-Strings und dem Wechselrichter platziert, idealerweise in der Nähe des Wechselrichters, um einen optimalen Schutz zu gewährleisten.
