Intégration Groupe Électrogène + Onduleur Hybride : Guide Expert 2026

L'intégration d'un groupe électrogène à un onduleur hybride constitue la solution ultime pour garantir une alimentation électrique 100% fiable, même en cas de coupure réseau prolongée. Ce guide technique s'adresse aux installateurs professionnels et aux particuliers avertis souhaitant maîtriser les subtilités du dimensionnement, du câblage, de la stabilisation fréquentielle et de la maintenance préventive d'une installation solaire hybride avec backup groupe.

Contrairement à une simple connexion réseau, l'interfaçage avec un groupe électrogène nécessite une compréhension approfondie des phénomènes de régulation mécanique (régime moteur), électrique (AVR/Inverter), et des protocoles de synchronisation de l'onduleur. Une erreur de dimensionnement ou de paramétrage peut entraîner des refus de connexion, des arrêts intempestifs, voire endommager le matériel.

🔧 Section 1 : Dimensionnement Ingénierie du Groupe Électrogène

1.1 Formule de Dimensionnement Rigoureuse

Le dimensionnement d'un groupe électrogène pour alimenter un onduleur hybride obéit à une formule précise :

Avec :

• P_{charge batterie} (W) = Courant de charge × Tension batterie
  Exemple : 80A × 48V = 3840 W
• P_{bypass consommateurs} (W) = Puissance des charges prioritaires alimentées en direct
  Exemple : 3000 W (éclairage, réfrigérateur, pompe)
• K_sécurité = 1,35 (coefficient empirique de sécurité)

1.2 Explication du Coefficient 1,35

⚠️ ATTENTION CRITIQUE : Le facteur 1,35 n'est PAS un produit arithmétique de cos φ (facteur de puissance des charges). Il s'agit d'un coefficient empirique de sécurité opérationnelle qui couvre :

Pourquoi 1,35 et pas cos φ ?

• ❌ Erreur fréquente : Appliquer un cos φ = 0,8 à toutes les charges → surdimensionnement inutile
• ✅ Réalité technique :
  • Charges résistives (radiateurs, ballons) : cos φ = 1,0 (pas de dérating)
  • Onduleurs hybrides en charge batterie : cos φ ≈ 0,95-0,98 (quasi-unitaire)
  • Charges inductives (moteurs, pompes) : cos φ = 0,7-0,85 (dérating spécifique)
• ✅ Conclusion : Le 1,35 est une marge globale de sécurité opérationnelle, pas un simple produit de facteurs de puissance.

1.3 Exemple de Calcul Rigoureux

Calcul détaillé :

1. P_{charge batterie} = 80A × 48V = 3840 W
2. P_bypass = 3000 W
3. P_{totale active} = 3840 + 3000 = 6840 W
4. P_{groupe requis} = 6840 × 1,35 = 9234 VA ≈ 10 kVA

✅ Groupe recommandé : 10-12 kVA diesel 1500 RPM

1.4 Tableau de Dimensionnement Rapide

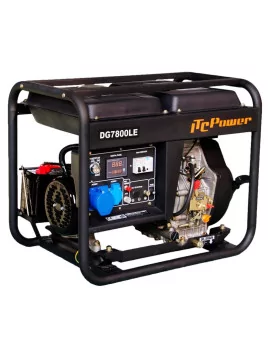

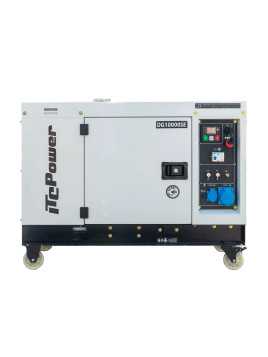

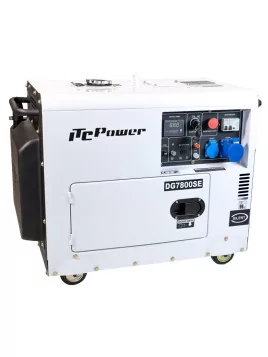

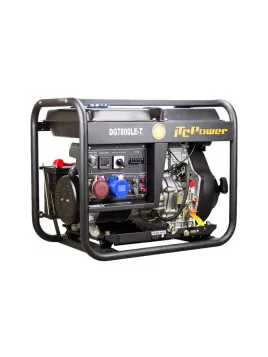

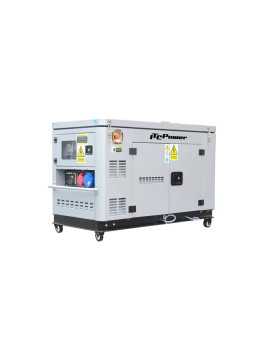

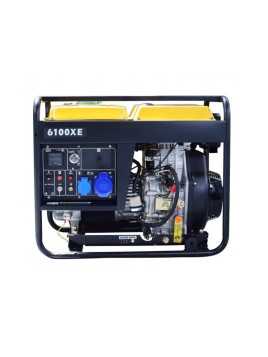

⚡ Section 2 : Choix du Type de Groupe Électrogène

2.1 Comparaison 1500 RPM vs 3000 RPM

✅ Recommandation professionnelle : Pour une intégration avec onduleur hybride et usage régulier (>10 heures/mois), privilégiez impérativement un groupe 1500 RPM diesel. Le surcoût initial (×2) est amorti en 2-3 ans grâce à la durabilité et l'efficacité énergétique.

2.2 Type de Régulation : AVR vs Inverter

⚠️ ATTENTION GROUPES INVERTER : Bien que théoriquement supérieurs en stabilité, certains groupes Inverter génèrent des harmoniques parasites incompatibles avec la synchronisation des onduleurs hybrides. Solution : Insérer une charge tampon résistive (1000-2000W) entre le groupe et l'onduleur pour "lisser" la forme d'onde.

🔌 Section 3 : Câblage et Protections Électriques

3.1 Architecture de Connexion par Marque d'Onduleur

⚠️ RÈGLE ABSOLUE SOFAR HYD : Avant toute connexion d'un groupe électrogène, vous DEVEZ désactiver la fonction Grid Feed (injection réseau) dans le menu de l'onduleur. Risque majeur : Injection de puissance dans le groupe → destruction de l'AVR du groupe et de l'étage de sortie de l'onduleur.

3.2 Section de Câbles AC (Groupe → Onduleur)

⚡ Câblage batterie → onduleur : Pour connecter des batteries Pylontech US5000 à l'onduleur, utilisez des câbles 2×25mm² pour minimiser les pertes ohmiques :

3.3 Régime de Neutre et Mise à la Terre

Configuration Impérative :

• ✅ Groupe électrogène : Masse châssis → Terre locale (piquet 30Ω max) + Neutre isolé (pas de pontage N-PE sur le groupe)
• ✅ Onduleur hybride : Terre raccordée à la terre générale bâtiment (équipotentielle)
• ✅ Différentiel 30mA Type A en amont de l'onduleur (obligatoire pour sécurité personnes)
• ❌ NE JAMAIS ponter neutre et terre côté groupe (risque déclenchement différentiel intempestif)

🎛️ Section 4 : Paramétrage de l'Onduleur Hybride

4.1 Paramètres Deye SUN-xK-SG (via écran LCD ou Solarman)

📖 Documentation officielle : Consultez le Guide de mise en service Onduleurs Deye avec batteries Pylontech pour des procédures détaillées.

4.2 Paramètres WKS / Voltronic (via LCD ou WatchPower)

⚠️ Spécificité WKS : Le relais sec intégré dispose de 3 contacts (NO / Commun / NC) permettant de piloter directement le démarrage du groupe électrogène (connexion sur contacteur démarreur ou bornier auto-start du groupe).

🔄 Section 5 : Procédure de Stabilisation Fréquentielle

5.1 Problématique de la Synchronisation

Les onduleurs hybrides modernes exigent une fréquence extrêmement stable (±0,5 Hz autour de 50,0 Hz) pour accepter la connexion. Or, un groupe électrogène à vide ou en sous-charge présente une fréquence fluctuante (48-52 Hz) due à :

• ⚙️ Inertie mécanique : Régime moteur instable à faible charge
• ⚡ Régulation AVR : Temps de réponse 100-300ms → oscillations transitoires
• 🔥 Température moteur : Régime variable en phase de chauffe

5.2 Technique de la "Charge Fantôme" (Ghost Load)

Principe : Connecter une charge résistive pure (radiateur, ballast résistif) directement sur le groupe AVANT la connexion à l'onduleur pour stabiliser mécaniquement le moteur.

Dimensionnement charge fantôme :

• ✅ Groupe 5-8 kVA → 1000-1500W
• ✅ Groupe 8-12 kVA → 1500-2500W
• ✅ Groupe 12-20 kVA → 3000-5000W

5.3 Montée Progressive du Courant de Charge

⚡ PROCÉDURE TERRAIN (Deye SUN-xK-SG) :

1. Étape 1 : Démarrer groupe à vide → Attendre 3-5 min (montée température)
2. Étape 2 : Paramétrer Gen Charge Current = 10A → Connecter onduleur
3. Étape 3 : Vérifier affichage onduleur : "GEN Connected" + "50.0 Hz" + "230V"
4. Étape 4 : Augmenter progressivement courant : +10A toutes les 2 minutes
   • 10A → 20A → 30A → 40A → 50A → 60A → 80A (max)
5. Étape 5 : Surveiller tension/fréquence à chaque palier :
   • ✅ Tension : 220-240V stable
   • ✅ Fréquence : 49,5-50,5 Hz stable

⚠️ Si fréquence instable (>±1 Hz) : Réduire courant charge de 20A et maintenir charge fantôme connectée.

🛠️ Section 6 : Installation Physique et Nuisances

6.1 Emplacement Idéal du Groupe

6.2 Réduction des Nuisances Sonores

Solutions complémentaires :

• 🔇 Caisson insonorisé : -10 à -15 dB(A) (obligatoire en zone résidentielle)
• 🔇 Plots anti-vibration : -5 dB(A) (réduction vibrations sol)
• 🔇 Silencieux échappement renforcé : -8 dB(A)
• 🔇 Écran acoustique (mur, haie dense) : -5 dB(A)
• ⏱️ Programmation horaires : Fonctionnement uniquement 8h-20h (respect voisinage)

🔧 Section 7 : DIAGNOSTIC ET DÉPANNAGE TERRAIN (ULTRA-EXHAUSTIF)

Cette section constitue un guide de dépannage complet pour identifier et résoudre rapidement les problèmes courants d'intégration groupe électrogène / onduleur hybride. Chaque symptôme est analysé avec ses causes probables, tests de diagnostic et solutions chiffrées.

7.1 Méthodologie Systématique de Diagnostic (5 étapes)

7.2 PROBLÈME #1 : Fumée Anormale du Groupe

"Un groupe qui fume noir consomme 15-25% de carburant en plus et perd 10-20% de puissance. Le nettoyage du filtre air et des injecteurs améliore immédiatement le rendement."
— Michel Dubois, technicien agréé ITC Power Belgique

7.3 PROBLÈME #2 : Démarrage Impossible ou Difficile

🌳 ARBRE DE DÉCISION DIAGNOSTIC (suivre dans l'ordre) :

ÉTAPE 2 : Diagnostic Électrique (démarreur ne tourne pas)

ÉTAPE 3 : Diagnostic Mécanique/Carburant (démarreur tourne, moteur ne démarre pas)

⚙️ PROCÉDURE DE PURGE CIRCUIT DIESEL (air dans circuit) :

1. Repérer vis de purge filtre carburant (généralement sur haut du filtre)
2. Remplir réservoir diesel (mini 10L)
3. Ouvrir robinet carburant
4. Dévisser légèrement vis purge (1-2 tours)
5. Actionner pompe manuelle (si présente) ou démarreur par à-coups 5 sec
6. Attendre écoulement diesel sans bulles (30-60 sec)
7. Resserrer vis purge fermement
8. Tester démarrage

7.4 PROBLÈME #3 : Tension Instable ou Hors Tolérance

7.5 PROBLÈME #4 : Fréquence Instable ou Hors Plage

🔧 AJUSTEMENT RALENTI MOTEUR (accès vis de réglage) :

1. Localiser vis de butée ralenti (généralement sur carburateur ou pompe injection)
2. Démarrer groupe à vide → stabiliser 5 min
3. Mesurer fréquence multimètre (mode Hz)
4. Si fréquence <49 Hz : Visser butée 1/4 tour sens horaire → augmente ralenti
5. Si fréquence >51 Hz : Dévisser butée 1/4 tour sens anti-horaire → réduit ralenti
6. Attendre 30 sec stabilisation entre chaque ajustement
7. Objectif : 50,0 Hz ±0,3 Hz à vide
8. Tester ensuite avec charge 30% → fréquence doit rester 49,5-50,5 Hz

7.6 PROBLÈME #5 : Refus de Connexion Onduleur (Codes Erreur)

📟 CODES ERREUR ONDULEURS DEYE (série SUN-xK-SG) :

🔧 CHECKLIST DÉPANNAGE RAPIDE (refus connexion) :

7.7 PROBLÈME #6 : Surchauffe Groupe Électrogène

7.8 PROBLÈME #7 : Consommation Carburant Excessive

📊 MÉTHODE DE MESURE CONSOMMATION (terrain) :

1. Remplir réservoir à ras bord (repère visuel)
2. Noter index compteur horaire (ou chronomètre)
3. Faire fonctionner groupe 2-4h avec charge connue (ex: 3 kW constant)
4. Arrêter → Compléter réservoir à ras bord avec jerricane gradué
5. Calculer : Consommation (L/kWh) = Volume ajouté (L) ÷ [Puissance (kW) × Durée (h)]
6. Exemple : 4L ajoutés après 2h à 3kW → 4 ÷ (3×2) = 0,67 L/kWh → ⚠️ anormal, maintenance requise

"Un groupe bien entretenu (filtres propres, injection réglée) consomme 15-20% de carburant en moins qu'un groupe négligé. La maintenance préventive se rentabilise en 6-12 mois d'usage régulier."
— Sophie Lemaire, formatrice technique Kompak Belgium

🛡️ Section 8 : Maintenance Préventive Rigoureuse

8.1 Planning de Maintenance par Intervalle

8.2 Stockage Longue Durée (>3 mois sans utilisation)

⚠️ PROCÉDURE IMPÉRATIVE (éviter détérioration diesel + batterie) :

1. Option A – Vidange complète :
   • ✅ Vidanger réservoir carburant (pompe manuelle)
   • ✅ Faire tourner moteur jusqu'à arrêt par manque carburant (vide circuit)
   • ✅ Stocker diesel vidangé dans jerricane opaque (6 mois max)
   • ✅ Avantages : Aucun risque dégradation carburant
   • ❌ Inconvénients : Remise en service longue (remplissage + purge air)
2. Option B – Stabilisation carburant :
   • ✅ Remplir réservoir à 95% (limiter condensation)
   • ✅ Ajouter additif stabilisant + biocide (ex: Liqui Moly Diesel Protect, 15-25 € / 300mL pour 75L)
   • ✅ Faire tourner 10 min pour diffuser additif
   • ✅ Avantages : Redémarrage immédiat possible
   • ⚠️ Inconvénients : Diesel utilisable 12-18 mois max (ensuite vidange obligatoire)
3. Vidange huile moteur :
   • ✅ Vidanger huile même si <200h (huile en contact air s'oxyde)
   • ✅ Remplir avec huile neuve (évite corrosion interne)
4. Batterie démarreur :
   • ✅ Débrancher cosse négative (-) (évite décharge lente)
   • ✅ Recharger à 100% avant stockage
   • ✅ Recharger tous les 3 mois (maintien santé batterie)
   • ⚠️ Si batterie >4 ans : envisager remplacement préventif (40-80 €)
5. Protection mécanique :
   • ✅ Nettoyer extérieur complet (dégraissant + eau)
   • ✅ Sécher parfaitement (air comprimé)
   • ✅ Pulvériser WD-40 ou CRC sur parties métalliques exposées
   • ✅ Couvrir avec bâche respirante (pas plastique étanche → condensation)
   • ✅ Surélever 10-15cm (palettes) pour éviter humidité sol

🔄 REMISE EN SERVICE APRÈS STOCKAGE :

1. Reconnecter batterie → Vérifier charge (>12,5V)
2. Contrôler niveau huile (compléter si nécessaire)
3. Si Option A (vidange carburant) : Remplir réservoir + purger air circuit
4. Si Option B (stabilisation) : Vérifier âge diesel (si >18 mois → vidanger)
5. Test démarrage à vide → Laisser chauffer 5-10 min
6. Connecter charge progressive (1kW → 3kW → nominale)
7. Surveiller température, pression huile, fumées
8. Si fonctionnement normal 30 min → Prêt pour connexion onduleur

8.3 Pièces Détachées Recommandées en Stock

Pour une autonomie maximale en cas de panne, conserver en stock :

💰 Budget stock pièces détachées : 150-300 € (groupe 5-12 kVA) – ROI immédiat en cas de panne (évite déplacement technicien 80-150 €).

💰 Section 9 : Analyse Économique OPEX (Coût d'Exploitation)

9.1 Coût par kWh Produit (Détail par Poste)

9.2 Comparaison Économique Groupe vs Réseau vs Batterie Seule

📊 Scénario : Coupure réseau 4h pendant hiver (consommation 3 kW continu)

✅ CONCLUSION ÉCONOMIQUE :

• Court terme (<4h) : Batterie seule = solution optimale (coût + confort)
• Moyen terme (4-12h) : Hybride batterie + groupe diesel 1500 RPM = meilleur compromis
• Long terme (>12h ou coupures fréquentes) : Groupe diesel 1500 RPM indispensable
• Résilience : Valeur inestimable en cas de coupures longues (tempêtes, pannes régionales)

"Le groupe électrogène n'est pas un concurrent économique du réseau, c'est une assurance autonomie énergétique. Son ROI se mesure en tranquillité d'esprit et continuité d'activité, pas uniquement en euros/kWh."
— Jean-Marc Lejeune, directeur technique Wattuneed

❓ Section 10 : FAQ Approfondie (20 Questions Terrain)
