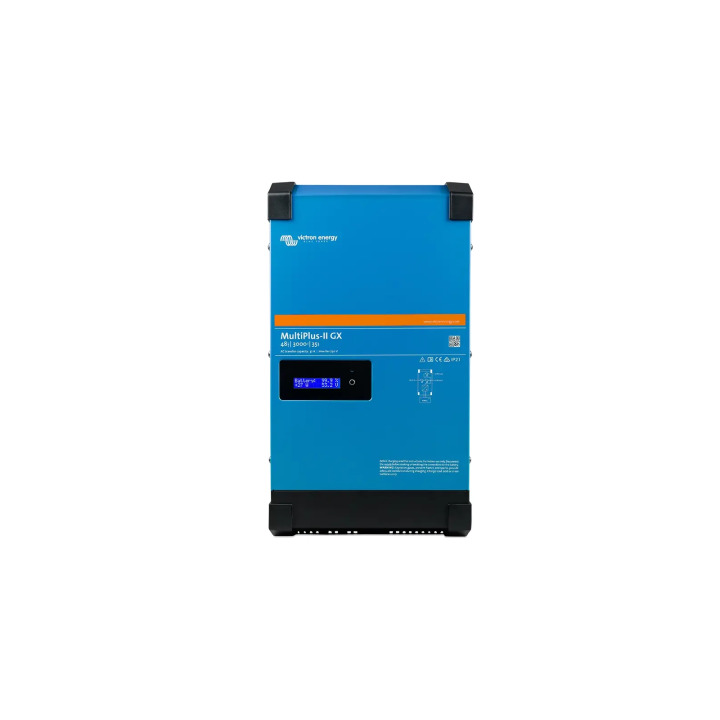

Onduleur/Chargeur Victron MultiPlus-II GX 48V 3000/5000

Victron energy

1 694,97 € TTC

Options

Le MultiPlus-II combine les fonctions du MultiPlus et du MultiGrid.
Il présente toutes les fonctions du MultiPlus, avec une option de transformateur de courant externe pour mettre en œuvre les fonctions de PowerControl et de PowerAssist, et afin d'optimiser l'autoconsommation avec une sonde de courant externe (32 A max.).
Il dispose également de toutes les fonctions du MultiGrid avec un système contre l'îlotage et une longue liste de certifications pour de nombreux pays qui ne cesse d'augmenter.
Remarque : pendant un certain temps, ce produit a été appelé MultiGrid-II.

Plus de détails

En savoir plus

Victron



Nouveau convertisseur/chargeur de 48 V

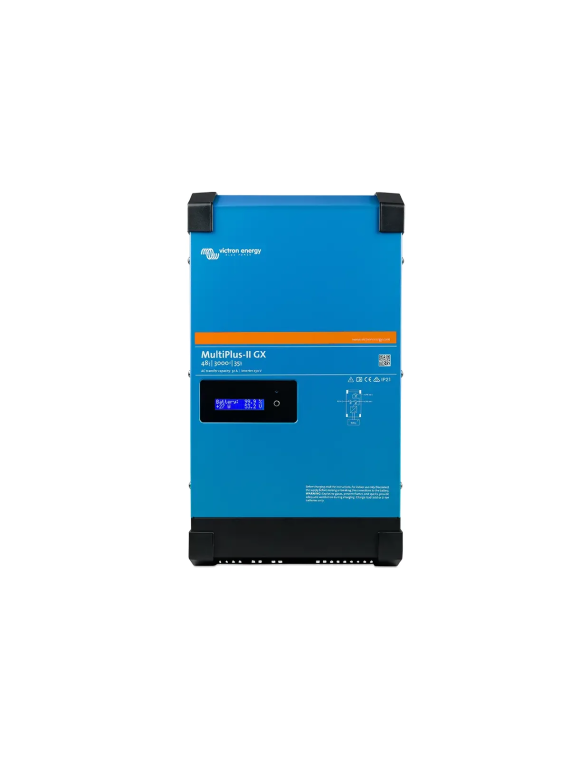

Un MultiPlus-II avec écran LCD et fonctionnalité GX


Le MultiPlus-II GX intègre un convertisseur/chargeur MultiPlus-II et un dispositif GX avec un écran de 2 x 16 caractères.


Écran et Wi-Fi


L'écran lit les paramètres du contrôleur de charge solaire, de la batterie et du convertisseur.
Les mêmes paramètres sont accessibles depuis un smartphone ou un dispositif avec une fonction Bluetooth activée.


Appareil GX


L'appareil GX qui est intégré comprend :
• Interface BMS-Can. Elle peut être utilisée pour se connecter à une batterie gérée par bus-Can compatible. Notez qu'il ne s'agit pas d'un port compatible avec VE.Can.
• Un port USB.
• Un port Ethernet.
• Un port VE.Direct.


Applications


Le MultiPlus-II GX est destiné aux applications requérant un interfaçage supplémentaire avec d'autres produits et/ou une supervision à distance, tels que des systèmes de stockage d'énergie sur réseau ou hors réseau et certaines applications mobiles.


Fonctionnement en parallèle ou triphasé


Une seule unité GX est nécessaire en cas de fonctionnement en parallèle ou triphasé


Application marine standard, mobile ou hors-réseau


Les charges qui doivent être éteintes lorsque la puissance d'entrée CA n'est pas disponible peuvent être raccordées à une deuxième sortie (non éteinte). Ces charges seront prises en compte par les fonctions PowerControl et PowerAssist afin de limiter le courant d'entrée CA selon une valeur sûre si une puissance CA est disponible.

Schéma Application marine standard, mobile ou hors-réseau


Application mobile standard ou hors réseau avec une sonde de courant externe


Plage de détection de courant maximale : 50 A et 100 A, respectivement.

Schéma Application mobile standard ou hors réseau avec une sonde de courant externe


Topologie parallèle au réseau avec le contrôleur de charge solaire MPPT


Le MultiPlus-II utilisera des données provenant de la sonde de courant CA (à commander séparément) ou du wattmètre afin d'optimiser l'autoconsommation et, le cas échéant, éviter les renvois d'énergie vers le réseau. En cas d'interruption de courant, le MultiPlus-II continuera à alimenter les charges cruciales.

Schéma: Topologie parallèle au réseau avec le contrôleur de charge solaire MPPT


Topologie en ligne sur le réseau avec un convertisseur PV


L'énergie PV est directement convertie en CA.
Le MultiPlus-II utilisera l'excès de puissance PV pour charger les batteries ou pour renvoyer l'énergie dans le réseau, et il déchargera les batteries ou utilisera l'énergie du réseau en cas de manque d'énergie PV. En cas d'interruption de courant, le MultiPlus-II se déconnectera du réseau et il continuera à alimenter les charges.



Schéma: Topologie en ligne sur le réseau avec un convertisseur PV


 Caractéristiques



MultiPlus-II GX48/3000/35-32
48/5000/70-50
PowerControl / PowerAssistOui
Commutateur de transfert32 A50 A
Courant d'entrée AC maximal32 A50 A
Sortie auxiliaireOui (32 A)
CONVERTISSEUR
Plage de tension d'alimentation DC19 – 33V38 – 66 V
SortieTension de sortie : 230 VCA ± 2 % Fréquence : 50 Hz ± 0,1 % (1)
Puissance de sortie continue à 25 °C3000 VA5000 VA
Puissance de sortie continue à 25 °C2400 W4000 W
Puissance de sortie continue à 40 °C2200 W3700 W
Puissance de sortie continue à 65 °C1700 W3000 W
Puiss. de renvoi maxi. présumée3000 VA5000 VA
Puissance de crête5500 W9000 W
Efficacité maximale95 %96%
Consommation à vide11 W18 W
Consommation à vide en mode AES7 W12 W
Puissance de charge zéro en mode Recherche2 W
CHARGEUR
Entrée ACPlage de tension d'alimentation : 187-265 VCA Fréquence d'entrée : 45 – 65 Hz
Tension de charge « d'absorption »57,6 V
Tension de charge « Float »55,2 V
Mode stockage52,8 V
Courant maximal de charge de batterie35 A70 A
Sonde de température de batterieOui
GÉNÉRAL
InterfacesBMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Sonde externe de courant AC (en option)50 A100A
Relais programmableOui
Protectiona - g
Port de communication VE.BusPour un fonctionnement en parallèle ou triphasé, contrôle à distance et intégration du système
Port com. universelOui, 2x
Allumage/Arrêt (on/off) à distanceOui
Plage de température d'exploitation40 à +65°C (refroidissement par ventilateur)
Humidité (sans condensation)maxi 95 %
BOÎTIER
Matériau et couleurAcier, bleu RAL 5012
Degré de protectionIP22
Raccordement batterieBoulons M8
Connexion 230 VCABornes à vis 13 mm² (6 AWG)
Poids19 kg30 kg
Dimensions (H x L x P) mm506 x 275 x 147565 x 323 x 148
Normes
SécuritéEN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
Émission, ImmunitéEN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Fiches techniques & documents

Caractéristiques techniques
