Comment régler un onduleur Deye tétraphasé sur un réseau 3x220V sans neutre

Adapter un onduleur solaire hybride aux spécificités du réseau électrique local est essentiel pour garantir performance, sécurité et durabilité de votre installation photovoltaïque. En Belgique, certaines zones conservent des réseaux triphasés 3×220 V sans neutre (appelés réseaux IT – Isolated Terra). Ces configurations particulières nécessitent un paramétrage spécifique de l'onduleur pour assurer un fonctionnement optimal.

Bonne nouvelle : les onduleurs hybrides Deye de dernière génération intègrent nativement cette fonctionnalité. Dans ce guide technique approfondi, Wattuneed vous explique la procédure complète de configuration, les protections à implémenter, et vous oriente vers les kits solaires, batteries lithium et onduleurs triphasés compatibles avec ce type de réseau.

Comprendre les réseaux IT : quand et pourquoi configurer en 3×220 V sans neutre ?

Les réseaux IT (Isolé de la Terre) se distinguent par l'absence de connexion directe du neutre à la terre. Cette configuration, encore présente dans certaines installations industrielles et anciennes habitations belges, présente des caractéristiques spécifiques :

• Tension phase-phase (LL) : 220 V entre deux phases
• Absence de conducteur neutre : système triphasé pur 3 fils
• Isolation renforcée : meilleure continuité de service en cas de défaut d'isolement
• Seuils de protection adaptés : nécessite des réglages phase-phase (LL) et non phase-neutre (LN)

Sans configuration appropriée, un onduleur standard risque :

• Des déclenchements intempestifs sur défaut de tension fictif
• Un suivi réseau erratique avec micro-coupures
• Une incompatibilité de communication avec le gestionnaire de réseau
• Des pertes de production significatives

« Configurer correctement l'onduleur en mode IT permet d'éviter 90 % des problèmes de compatibilité réseau rencontrés sur des installations triphasées sans neutre. »

Ce guide s'adresse aux installateurs professionnels et aux particuliers avertis qui souhaitent intégrer un onduleur hybride Deye sur une installation 3×220 V en toute sécurité.

Pré-requis techniques et matériel compatible

Avant de commencer la procédure de configuration, assurez-vous de disposer du matériel compatible et des conditions nécessaires :

Onduleurs hybrides Deye compatibles

La gamme d'onduleurs triphasés Deye série SG04LP3 et SG05LP3 supporte nativement la configuration réseau IT 3×220V :

• Onduleur Deye SUN-6K-SG04LP3-EU (6 kVA) – Idéal petites installations résidentielles
• Onduleur Deye SUN-8K-SG04LP3-EU (8 kVA) – Résidentiel standard

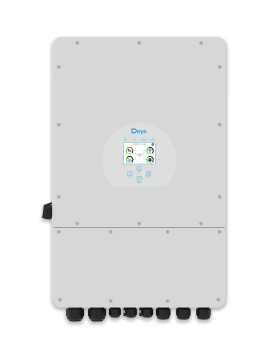

• Onduleur Deye SUN-10K-SG04LP3-EU (10 kVA) – Maison + VE (choix optimal)
• Onduleur Deye SUN-12K-SG04LP3-EU (12 kVA) – Grande résidence ou petit tertiaire

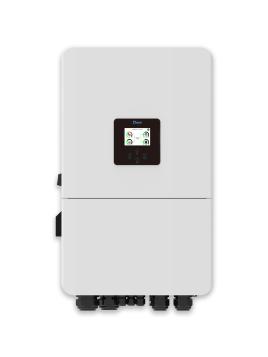

• Onduleur Deye SUN-15K-SG05LP3-EU (15 kVA) – Tertiaire/industriel léger
• Onduleur Deye SUN-20K-SG05LP3-EU (20 kVA) – Installations de forte puissance

Version firmware minimale requise

Point critique : La fonctionnalité de configuration réseau IT 133V/230V nécessite une version HMI 1001-C024 ou supérieure. Pour vérifier votre version :

1. Accédez au menu principal de l'onduleur
2. Naviguez vers Advanced Settings → Device Info
3. Vérifiez la ligne HMI Version
4. Si la version est antérieure à 1001-C024, contactez votre revendeur pour une mise à jour firmware

Mesures de sécurité obligatoires

Avant toute intervention sur l'onduleur :

• ✅ Coupure complète : DC (panneaux solaires) ET AC (réseau)
• ✅ EPI : Équipements de Protection Individuelle (gants isolants 1000V, lunettes)
• ✅ Contrôle d'isolement : vérification de l'absence de tension avant intervention
• ✅ Conformité RGIE : respect du Règlement Général sur les Installations Électriques (Belgique)
• ✅ Conditions environnementales : local sec, température ambiante acceptable

Procédure de configuration pas-à-pas (réseau IT 3×220 V sans neutre)

Suivez rigoureusement ces étapes pour configurer votre onduleur Deye en mode réseau IT. Chaque paramètre a son importance pour garantir la stabilité et la sécurité du système.

Étape 1 : Vérification de la version logicielle HMI

1. Allumez l'onduleur et attendez l'initialisation complète (écran LCD actif)
2. Accédez au menu : Advanced Settings → Device Info
3. Localisez la ligne HMI Version
4. Vérifiez que la version affichée est ≥ 1001-C024
5. Si la version est inférieure, ne poursuivez pas : une mise à jour firmware est nécessaire

Étape 2 : Sélection du standard réseau IT

Cette étape est cruciale : elle active le mode de fonctionnement phase-phase (LL) nécessaire aux réseaux sans neutre.

1. Menu principal → Advanced Settings → Grid Setting → Grid Selection
2. Réglez Grid Frequency : 50 Hz (standard européen/belge) ou 60 Hz selon votre région
3. Grid Level : utilisez les touches ↓/↑ pour sélectionner LL : 230 VAC
   • ⚠️ NE PAS choisir LN : 230 VAC (mode phase-neutre standard)
   • ✅ Confirmez bien LL : 230 VAC (mode phase-phase)
4. Activez l'option IT system – neutral is not grounded : Enable
   • Cette option désactive les contrôles neutre-terre
   • Elle adapte les seuils de protection aux mesures phase-phase
5. Validez avec Enter et attendez le redémarrage automatique de l'onduleur

Étape 3 : Configuration des plages de tension et fréquence

Ces paramètres définissent les seuils de connexion initiale au réseau. L'onduleur ne se connectera que si les valeurs mesurées sont dans ces plages.

Navigation : Grid Setting → Connect

⚠️ Important : Ces plages larges permettent la connexion initiale. Les protections fines seront configurées à l'étape suivante.

Étape 4 : Paramètres de reconnexion après déclenchement

Après un déclenchement sur défaut réseau, l'onduleur attend un retour à la normale avant de se reconnecter. Ces paramètres définissent les conditions de reconnexion.

Navigation : Grid Setting → Reconnect After Trip

💡 Astuce : Le délai de 60 secondes permet au réseau de se stabiliser complètement après un incident, évitant les reconnexions prématurées.

Étape 5 : Protections avancées tension/fréquence (IP - Island Protection)

Ces protections assurent une déconnexion rapide en cas d'anomalie réseau, conformément aux normes européennes EN 50549-1.

Navigation : Advanced Settings → Protection → IP Setting

Paramètres complémentaires :

• Surtension moyenne 10 min : 253 V (surveillance à moyen terme)
• Ramp rate normal : 18 % (vitesse de montée en puissance normale)
• Ramp rate reconnexion : 36 % (vitesse de montée après reconnexion – plus progressive)

Étape 6 : Validation et test de la configuration

1. Enregistrez tous les paramètres avec Enter/Save
2. L'onduleur redémarre automatiquement (attendre 2-3 minutes)
3. Vérifiez sur l'écran LCD :
   • ✅ Affichage des 3 tensions phase-phase (L1-L2, L2-L3, L3-L1)
   • ✅ Valeurs autour de 220 V ± 10%
   • ✅ Fréquence stable à 50,00 Hz
   • ✅ État : Grid Connected ou Normal
4. Consultez le journal d'événements : Advanced → Event Log (aucune erreur réseau ne doit apparaître)

Tests de validation et contrôle qualité

Une fois la configuration effectuée, des tests approfondis garantissent la stabilité à long terme du système.

Test de détection triphasée

• Vérifiez que l'onduleur détecte et affiche les 3 phases simultanément
• Les tensions doivent être équilibrées : écart maximal de 5% entre phases
• Exemple acceptable : L1-L2 = 218V, L2-L3 = 222V, L3-L1 = 220V

Test de seuil de déclenchement

⚠️ Réservé aux professionnels équipés :

• Utilisez un banc de test ou un variateur triphasé programmable
• Simulez une surtension progressive jusqu'à 265V : l'onduleur doit déclencher en < 0,3 s
• Simulez une sous-tension progressive jusqu'à 100V : déclenchement attendu
• Simulez une dérive de fréquence à 52,5 Hz : déconnexion immédiate

Mesure d'isolement (indispensable en réseau IT)

En réseau IT, la mesure d'isolement est critique :

• Utilisez un contrôleur d'isolement permanent (CPI) conforme EN 61557-8
• Vérifiez l'isolement entre phases et terre : ≥ 0,5 MΩ minimum requis
• Toute valeur < 0,5 MΩ indique un défaut d'isolement à localiser et corriger

Journal d'événements et monitoring

• Relevez les logs système pendant les 7 premiers jours
• Aucun événement de type Grid Fault, Overvoltage ou Frequency Error ne doit apparaître en fonctionnement normal
• Si des déclenchements répétés surviennent, revérifiez les paramètres ou contactez le support Wattuneed

« Un test d'acceptation rigoureux évite 95% des appels de maintenance ultérieurs. Prenez le temps de valider chaque fonction. »

Optimisation EMS : Time-of-Use, zéro injection et Smart Load

Une fois l'onduleur correctement configuré pour le réseau IT, exploitez pleinement les fonctions EMS (Energy Management System) intégrées aux onduleurs Deye pour maximiser votre autoconsommation et vos économies.

Time-of-Use (TOU) : arbitrage tarifaire intelligent

Programmez la charge et décharge de votre batterie solaire selon les plages tarifaires heures creuses/pleines :

• 00:00 – 07:00 (heures creuses) : charge maximale batterie depuis le réseau (tarif bas)
• 07:00 – 22:00 (heures pleines) : décharge prioritaire batterie pour alimenter les charges domestiques (éviter tarif élevé)
• 22:00 – 24:00 (transition) : maintien SOC minimal 20% (sécurité backup)

Économies potentielles : Avec un différentiel tarifaire de 0,15 €/kWh (HC/HP) et une batterie de 10 kWh, économie journalière = 1,50 € × 365 jours = 547 €/an.

Zéro injection (pratique en Belgique)

En Belgique, la limite d'injection gratuite au réseau est fixée à 3,68 kVA (tarif prosumer évité). Au-delà, l'énergie injectée n'est pas/peu valorisée.

Solution : activez le mode Zéro Export avec un compteur CT externe :

• L'onduleur mesure en temps réel la consommation domestique
• Il injecte uniquement le surplus non consommé dans la batterie
• Si batterie pleine + surplus PV > consommation → limitation automatique de la puissance PV
• Résultat : 0 kWh injecté sur le réseau, conformité tarif prosumer

💡 Conseil Wattuneed : Couplez le zéro export avec un chauffe-eau thermodynamique piloté en Smart Load pour valoriser 100% du surplus PV.

Smart Load : pilotage de charges non critiques

Les onduleurs Deye disposent d'une sortie relais programmable pour piloter une charge auxiliaire :

• Chauffe-eau électrique : activation uniquement si surplus PV > 2 kW pendant 10 min
• Pompe de piscine : fonctionnement en journée ensoleillée uniquement
• Chauffage d'appoint : activation si batterie > 80% SOC + surplus disponible

Cette fonction transforme votre surplus PV en énergie thermique gratuite, augmentant le taux d'autoconsommation de 15 à 25%.

👉 Pour découvrir l'ensemble des fonctionnalités avancées Deye, consultez notre article dédié : 12 fonctionnalités avancées qui révolutionnent votre installation solaire.

Analyse économique : rentabilité d'un système hybride en réseau IT (Belgique/France)

Étudions la rentabilité concrète d'une installation photovoltaïque avec stockage sur réseau 3×220V.

Configuration type : maison familiale belge

• Consommation annuelle : 6 000 kWh/an (famille de 4 personnes)
• Installation PV : 6 kWc (16 panneaux 375 Wc) → production annuelle ≈ 6 300 kWh
• Onduleur : Deye SUN-10K-SG04LP3-EU (10 kVA)
• Stockage : 2 × Pylontech US5000 (9,6 kWh utiles)
• Stratégie : Zéro injection + Time-of-Use activé

Calcul de rentabilité

Investissement initial :

• Onduleur Deye 10 kVA : ≈ 2 400 €
• 2 × Pylontech US5000 : ≈ 2 100 €
• 16 panneaux 375 Wc + structure : ≈ 4 500 €
• Installation professionnelle : ≈ 2 000 €
• TOTAL : ≈ 11 000 € TTC

Retour sur investissement : 11 000 € ÷ 2 165 €/an = ≈ 5,1 ans

Avec des primes régionales belges (Wallonie/Bruxelles) et la TVA réduite à 6% sur l'installation, le ROI peut descendre à 3,5 – 4 ans.

« Installer un système hybride Deye + Pylontech sur un réseau IT correctement configuré nous a permis d'augmenter notre autoconsommation de 78% et d'éliminer complètement notre facture heures pleines. Investissement amorti en 4 ans. » – Témoignage client Wattuneed

Cas d'usage concret : maison + recharge véhicule électrique

Exemple réel d'optimisation pour une maison moderne avec borne de recharge VE sur réseau 3×220 V sans neutre.

Caractéristiques de l'installation

• Réseau : Triphasé 3×220V IT (sans neutre)
• Production PV : 6 kWc (orientation Sud, inclinaison 35°)
• Onduleur : Deye SUN-10K triphasé
• Stockage : 2 × Pylontech US5000 = 9,6 kWh utiles
• Charge VE : Borne 11 kW triphasée (Renault Zoé, batterie 52 kWh)
• Consommation domestique moyenne : 15 kWh/jour (hors VE)

Programmation EMS optimisée

Résultats mesurés (moyenne annuelle)

• Autoconsommation PV : 82% (vs 35% sans batterie)
• Électricité achetée HP : -67% (décharge batterie couvre les pics)
• Recharge VE optimisée : 70% en heures creuses, 30% surplus PV
• Facture électricité annuelle : réduite de 1 850 €

💡 Astuce : Avec l'option Smart Load, la borne VE peut être pilotée directement par l'onduleur pour charger uniquement en surplus PV disponible (mode « Solar Charging »).

Produits recommandés par Wattuneed pour installations IT

Onduleurs hybrides triphasés Deye (compatibles réseau IT)

• Deye SUN-6K-SG04LP3-EU (6 kVA) – Idéal petites installations résidentielles
• Deye SUN-8K-SG04LP3-EU (8 kVA) – Résidentiel standard
• Deye SUN-10K-SG04LP3-EU (10 kVA) – Maison + VE (choix optimal)
• Deye SUN-12K-SG04LP3-EU (12 kVA) – Grande résidence ou petit tertiaire
• Deye SUN-15K-SG05LP3-EU (15 kVA) – Tertiaire/industriel léger
• Deye SUN-20K-SG05LP3-EU (20 kVA) – Installations de forte puissance

Batteries lithium haute performance

• Pylontech US2000C (2,4 kWh) – Modulaire, extensible par paliers
• Pylontech US3000C (3,5 kWh) – Meilleur rapport capacité/prix
• Pylontech US5000 (4,8 kWh) – Best-seller, fiabilité éprouvée > 6000 cycles

📘 Guide complet : Installation et mise en service batteries Pylontech US5000

Kits solaires prêts à l'emploi (autoconsommation + stockage)

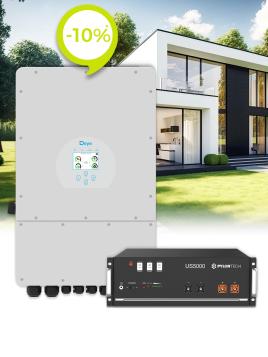

• Pack Deye 10 kVA + Pylontech US5000 – Solution clé en main résidentiel
• Tous nos kits solaires autoconsommation – Configurables selon vos besoins
• Kits 230V AC avec batteries – Pour sites isolés ou backup réseau

FAQ – Questions fréquentes sur la configuration IT des onduleurs Deye

1. Mon onduleur Deye peut-il fonctionner sur un réseau triphasé sans neutre ?

Oui, absolument. Les onduleurs Deye triphasés série SG04LP3 et SG05LP3 supportent nativement les réseaux IT (3×220V sans neutre) à condition d'activer le mode IT system – neutral is not grounded et de sélectionner LL : 230 VAC dans les paramètres réseau. La version HMI doit être ≥ 1001-C024.

2. Quels seuils de tension recommandez-vous pour un réseau 3×220 V en Belgique ?

Pour la connexion initiale : Umin = 180V, Umax = 280V. Pour la reconnexion après déclenchement : Umin = 200V, Umax = 253V. Les protections rapides (Stage 1) : Umin = 100V, Umax = 265V avec déclenchement en 0,2 s. Voir le tableau complet des protections dans l'article ci-dessus.

3. Le mode zéro-export (limitation injection) fonctionne-t-il en réseau IT ?

Oui, parfaitement. Il suffit d'installer un compteur CT (Current Transformer) externe triphasé sur l'arrivée réseau. L'onduleur Deye mesure en temps réel la consommation et ajuste sa production pour maintenir l'injection ≤ seuil programmé (ex : 3,68 kVA en Belgique). Pratique pour éviter le tarif prosumer.

4. Quel stockage batterie privilégier pour une installation en réseau IT ?

Les batteries lithium Pylontech série US (US2000C, US3000C, US5000) sont parfaitement compatibles et éprouvées avec les onduleurs Deye. Elles offrent une architecture modulaire (empilement jusqu'à 8 unités = 38,4 kWh), une durée de vie > 6000 cycles, et une communication CAN native. Pour une maison familiale : 2 × US5000 (9,6 kWh) est un excellent point de départ.

5. Puis-je ajouter des panneaux AC-couplés (micro-onduleurs) sur mon installation Deye en réseau IT ?

Oui, l'onduleur Deye gère l'AC-coupling : lorsque la batterie est pleine et qu'il y a surplus PV (DC + AC), l'onduleur augmente légèrement la fréquence réseau (fonction frequency shift) pour signaler aux micro-onduleurs de réduire leur production. Cette fonction est compatible avec les réseaux IT à condition que les micro-onduleurs supportent également le mode LL 230V.

6. Que se passe-t-il en cas de coupure réseau sur un système IT ?

L'onduleur Deye détecte immédiatement l'absence de tension réseau et bascule en mode backup (si configuré). Les charges critiques raccordées à la sortie backup sont alimentées par la batterie + panneaux PV. En réseau IT, le temps de détection de coupure est identique au mode standard (< 10 ms), garantissant une continuité sans interruption perceptible.

Support technique et accompagnement Wattuneed

Vous rencontrez des difficultés lors de la configuration, ou vous souhaitez un accompagnement personnalisé pour dimensionner votre installation photovoltaïque avec stockage sur réseau IT ?

Wattuneed met à votre disposition :

• 📞 Hotline technique : +32 87 45 00 34 (lun-ven 9h-17h)
• 📧 Support email : info@wattuneed.com (réponse sous 24h ouvrées)
• 🔧 Service d'installation : mise en service par nos techniciens certifiés en Belgique
• 📚 Base de connaissance : guides, manuels, vidéos tutoriels sur www.wattuneed.com

Coordonnées Wattuneed SPRL

Wattuneed SPRL
Rue Henripré 12
4821 Andrimont, Belgique

📞 Téléphone : +32 87 45 00 34
📧 Email : info@wattuneed.com
🌐 Site web : www.wattuneed.com

Horaires : Lundi – Vendredi : 9h00 – 17h00 | Samedi – Dimanche : Fermé
