Batterie lithium bloquée : Débloquer BMS PACE Delong + Deye

Les batteries lithium de la gamme Delong Top Energy équipées d'un BMS PACE (Protection And Control Electronics) sont des solutions de stockage performantes et fiables. Cependant, comme tout système de protection sophistiqué, le BMS peut parfois se mettre en sécurité et bloquer la batterie, laissant l'utilisateur face à une situation déroutante : la batterie communique avec l'onduleur, affiche un SOC (State of Charge) de 50% ou plus, mais ne délivre aucune tension en sortie (0V).

Dans cet article technique, nous allons détailler les causes de ce blocage, expliquer comment interpréter correctement les données de monitoring d'une installation Deye, et surtout, vous guider pas à pas dans les procédures de déblocage du BMS PACE.

🔍 Comprendre le BMS PACE : Architecture et Rôle

Le BMS PACE (utilisé par Delong, Seplos, et d'autres fabricants) est un système de gestion de batterie avancé qui assure trois fonctions critiques :

• Protection des cellules : Surveillance en temps réel de la tension, température et courant de chaque cellule LiFePO4
• Équilibrage actif : Redistribution de l'énergie entre les cellules pour maintenir l'homogénéité du pack
• Communication protocole : Interface RS232/RS485/CAN pour dialoguer avec l'onduleur (Pylontech, Deye, Victron, etc.)

Point clé : Le BMS utilise des MOSFETs (transistors de puissance) comme "interrupteurs électroniques" entre les cellules et les bornes de sortie. Lorsqu'une protection s'active, ces MOSFETs s'ouvrent instantanément, coupant physiquement le circuit. C'est pourquoi vous mesurez 0V aux bornes alors que la batterie contient 52V à l'intérieur.

📊 Cas Pratique : Analyse d'un Blocage Réel

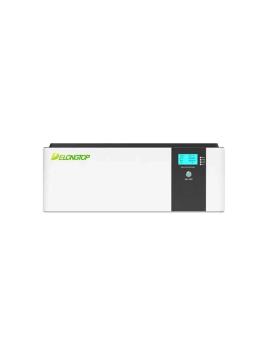

Prenons un exemple concret d'une installation Deye 6kVA monophasé + Batterie Delong 15kWh où la batterie refuse de se réveiller. Voici les données relevées dans l'interface de monitoring Deye :

🔬 Diagnostic Technique

L'analyse de ces données révèle un verrouillage logiciel du BMS caractérisé par :

1. Contradiction tension : 0.72V mesuré vs 52.68V interne → Les MOSFETs de décharge sont ouverts
2. Limite de décharge nulle : Le BMS communique activement avec le Deye et lui envoie l'ordre formel "Interdiction de tirer du courant"
3. Charge autorisée : Le BMS accepterait une charge (195A), ce qui exclut une surchauffe ou une surtension

Conclusion : Le BMS s'est mis en protection suite à une détection de court-circuit (probablement lors d'une tentative de connexion sur le bus DC chargé de l'onduleur) et n'a pas réinitialisé automatiquement cette protection.

⚠️ Les 5 Causes de Mise en Sécurité du BMS PACE

1. Protection Court-Circuit (Short Circuit Protection)

Déclenchement : Le BMS détecte un appel de courant brutal supérieur à 300-400A pendant quelques microsecondes.

Scénario typique : Fermeture du disjoncteur batterie alors que le bus DC de l'onduleur Deye (50V, condensateurs vides) crée un arc électrique. Le BMS interprète cet arc comme un court-circuit et ouvre les MOSFETs en moins de 50µs.

💡 Astuce : Les onduleurs Deye possèdent des condensateurs de filtrage de 1000-2000µF qui se comportent comme un court-circuit instantané lorsqu'ils sont vides. C'est la cause n°1 des blocages BMS lors de l'ajout d'une batterie sur un système déjà sous tension.

2. Sous-Tension Cellule (Under Voltage Cell)

Déclenchement : Une ou plusieurs cellules descendent sous 2.0V (seuil critique pour le LiFePO4).

Pourquoi c'est trompeur : Même si le SOC global affiche 50%, une cellule déséquilibrée peut être à 1.8V pendant que les autres sont à 3.3V. Le BMS coupe tout pour protéger cette cellule faible.

3. Sur-Température (Over Temperature)

Déclenchement : Température interne > 60°C (avertissement) ou > 80°C (coupure définitive).

Faux positifs : Si une sonde NTC est déconnectée, le BMS peut lire -40°C ou +120°C et bloquer la batterie par sécurité.

4. Défaillance MOSFET (MOSFAIL)

Symptôme : La batterie refuse de charger OU de décharger (un seul sens bloqué).

Cause : Un des transistors de puissance (charge ou décharge) est grillé suite à une surtension transitoire (foudre, inversion de polarité, etc.).

5. Erreur Communication (Communication Loss)

Effet : Si le BMS perd le contact avec l'onduleur pendant plus de 60 secondes, certains modèles se mettent en veille de sécurité (Discharge Limit = 0A).

🛠️ Procédure de Déblocage Étape par Étape

Étape 1 : Diagnostic Visuel sur l'Écran LCD

Avant toute manipulation, consultez l'écran LCD de la batterie Delong (utilisez les boutons MENU, ENTER, DOWN, ESC pour naviguer) :

• LED rouge "ALM" (Alarm) :
  • Allumée fixe → Protection active (MOSFETs ouverts)
  • Clignotante → Avertissement (batterie fonctionne mais paramètre limite atteint)
  • Éteinte → Aucune alarme
• Menu "Cell Voltage" : Vérifiez que toutes les cellules sont entre 2.8V et 3.6V (16 cellules pour une batterie 51.2V)
• Menu "Protect" : Identifiez quelle protection est active (SC = Short Circuit, UV = Under Voltage, OC = Over Current)

Étape 2 : Hard Reset via le Bouton Physique

Selon le manuel officiel Delong Stackable Series, le bouton ON/OFF (argenté sous l'écran) possède une fonction "Reset" intégrée :

1. Isolez la batterie :
   • Ouvrez le disjoncteur DC de la batterie (si présent)
   • Débranchez le câble de communication RJ45/CAN (pour éviter que le Deye n'envoie des ordres pendant le reset)
2. Extinction forcée :
   • Maintenez le bouton ON/OFF appuyé pendant plus de 5 secondes
   • Toutes les LEDs SOC et ALM doivent s'éteindre complètement
   • L'écran LCD s'éteint
3. Attente : Patientez 30 secondes (permet au microcontrôleur du BMS d'effacer la mémoire RAM)
4. Rallumage :
   • Appuyez sur ON/OFF pendant 1 à 2 secondes (appui court)
   • La batterie effectue une "auto-inspection" (self-check) pendant 5-10 secondes
   • Observez les LEDs : si la LED rouge ALM reste éteinte après le démarrage, c'est gagné !
5. Vérification :
   • Mesurez la tension aux bornes avec un multimètre : vous devriez lire 52-53V (au lieu de 0V)
   • Reconnectez le câble de communication

⚠️ Important : Si la LED rouge "ALM" se rallume immédiatement après le reset, cela signifie qu'une protection matérielle est réellement active (cellule en sous-tension, sonde température défectueuse, ou MOSFET endommagé). Il faut alors passer à l'étape 3 (diagnostic PC).

Étape 3 : Reconnexion "Douce" avec l'Onduleur Deye

Une fois la batterie réveillée (52V aux bornes), il faut éviter qu'elle ne se remette en sécurité lors de la reconnexion au système. Voici la procédure de pré-charge :

Cas A : Vous avez plusieurs batteries en parallèle

1. Le bus DC de l'onduleur Deye est déjà sous tension (~52V grâce aux autres batteries)
2. Si vous fermez brutalement le disjoncteur de la batterie "morte", elle va voir une différence de potentiel et un appel de courant → nouveau blocage
3. Solution :
   • Coupez l'onduleur Deye (AC et DC) → bus DC à 0V
   • Fermez le disjoncteur de toutes les batteries (y compris celle qui était bloquée)
   • Rallumez l'onduleur → il va "doucement" charger ses condensateurs avec le courant de toutes les batteries en parallèle

Cas B : Vous n'avez qu'une seule batterie

1. Coupez l'onduleur complètement (AC + DC)
2. Fermez le disjoncteur batterie
3. Rallumez l'onduleur → pas de risque d'arc car le bus était vide

🔌 Résistance de pré-charge : Les onduleurs Deye possèdent un circuit de pré-charge interne (résistance de quelques ohms qui limite le courant d'appel pendant 2-3 secondes). Cependant, si vous connectez/déconnectez rapidement la batterie, ce système n'a pas le temps de s'activer. D'où l'importance de bien couper l'onduleur avant toute manipulation.

Étape 4 : Déblocage Logiciel via PC (Méthode Avancée)

Si le bouton Reset ne fonctionne pas, le BMS est en "Hard Lock". Il faut utiliser le logiciel de configuration sur PC.

Matériel requis :

• Câble RS232 vers USB (adaptateur série) ou câble RJ11 vers USB selon le port disponible sur votre BMS
• Logiciel "PBMS Tools" ou "JBD Tools" (fourni par le fabricant ou téléchargeable sur demande au support Wattuneed)

Procédure :

1. Connectez le câble au port RS232 de la batterie (prise type téléphone RJ11 sur le côté du BMS)
2. Lancez le logiciel PBMS Tools sur votre PC Windows
3. Sélectionnez le bon port COM (ex: COM3, COM4) dans le menu "Settings"
4. Cliquez sur "Connect" → les paramètres de la batterie s'affichent
5. Cherchez l'onglet "Protection Status" ou "MOSFET Control"
6. Vous verrez probablement "Discharge MOSFET: LOCKED" ou "Short Circuit Flag: TRUE"
7. Cliquez sur le bouton "Clear Protection" ou "Unlock MOSFET"
8. Validez et débranchez le câble → la batterie devrait redémarrer avec 52V aux bornes

📱 Monitoring Intelligent : Prévenir les Blocages

Une installation bien monitorée évite 90% des blocages BMS. Voici les paramètres à surveiller dans l'interface Deye (via écran LCD, Wi-Fi Stick, ou plateforme cloud) :

Utilisez les outils de dimensionnement Wattuneed pour calculer le courant de décharge maximal de votre installation et vérifier que votre BMS n'est pas sous-dimensionné.

🔄 Compatibilité BMS PACE avec Onduleurs Deye

Les batteries Delong avec BMS PACE communiquent via le protocole Pylontech CAN 2.0 (aussi appelé "PYLON Protocol"). Ce protocole est nativement supporté par les onduleurs Deye depuis la version firmware 4000+.

Configuration Recommandée sur Deye

1. Menu "Advanced Settings" → "Battery Type" → Sélectionner "Lithium"
2. Menu "Battery Voltage Type" → Sélectionner "LV-48V" (Low Voltage 48V)
3. Menu "Lithium Battery Protocol" → Sélectionner "PYLON" ou "PYLONTECH"
4. Menu "BMS Baudrate" → Laisser sur "Auto" (ou 9600 bps si problème de communication)

📖 Guide complet : Consultez notre article dédié Guide Mise en Service Onduleur Deye Batterie Pylontech qui détaille la configuration du protocole de communication (applicable aux batteries compatibles Pylontech comme les Delong).

Vérification Communication

Une fois paramétré, l'onduleur Deye affiche ces informations si la communication fonctionne :

• BMS Voltage : 52-53V (tension réelle interne)
• BMS SOC : 0-100% (cohérent avec l'écran LCD batterie)
• Charge/Discharge Current Limit : Valeurs dynamiques (changent selon température et SOC)
• Battery Factory : Affiche "PYLON" ou "DELONG"

Si l'onduleur affiche "Battery Factory: Unknown" ou "BMS Voltage: 0V" alors que la batterie est allumée → problème de câblage ou protocole mal configuré.

❓ FAQ : Questions Fréquentes

1. Mon onduleur Deye affiche "Battery Voltage 0V" mais la batterie est allumée, que faire ?

Réponse : C'est le symptôme classique d'un BMS en protection. Suivez la procédure de "Hard Reset" (bouton ON/OFF 5 secondes). Si cela ne fonctionne pas, vérifiez sur l'écran LCD de la batterie si une alarme est affichée (LED rouge). Une cellule en sous-tension (< 2.5V) empêche le BMS d'activer les MOSFETs de décharge.

2. Le mode "Activate Battery" du Deye ne fait rien, pourquoi ?

Réponse : La fonction "Activate Battery" du Deye envoie une petite impulsion de charge (quelques ampères pendant 10-20 secondes) pour "réveiller" une batterie lithium en sommeil profond (cellules à 2.0-2.5V). Mais si le BMS est en protection "Hard Lock" (Discharge Limit = 0A), cette fonction échoue car les MOSFETs restent ouverts. Il faut d'abord débloquer le BMS avec le bouton Reset physique.

3. Puis-je forcer l'onduleur Deye à ignorer les limites du BMS ?

Réponse : Non, et c'est une sécurité fondamentale. Si vous configurez l'onduleur en mode "Lead-Acid" (plomb) au lieu de "Lithium", il ignorera les ordres du BMS et appliquera ses propres seuils de charge/décharge. Résultat : risque de destruction des cellules par surcharge/décharge profonde. Ne jamais utiliser une batterie lithium en mode "Lead-Acid".

4. Combien de fois puis-je réinitialiser le BMS avant d'endommager la batterie ?

Réponse : Le "Hard Reset" (bouton physique) est une opération logicielle sans danger, vous pouvez le faire autant de fois que nécessaire. En revanche, si vous devez réinitialiser le BMS plusieurs fois par semaine, c'est qu'il y a un problème sous-jacent (cellule faible, sonde température défectueuse, câblage instable). Contactez le support technique Wattuneed pour un diagnostic approfondi.

5. Quelle est la différence entre "Battery Voltage" et "BMS Voltage" dans le monitoring Deye ?

Réponse :

• "Battery Voltage" : Tension mesurée par l'onduleur aux bornes physiques des câbles Plus/Moins (peut être 0V si MOSFETs ouverts)
• "BMS Voltage" : Tension interne communiquée par le BMS via le protocole CAN (reflète la vraie tension des cellules)

Si ces deux valeurs diffèrent de plus de 1V, c'est que les MOSFETs sont ouverts (protection active).

6. Mon BMS affiche "MOSFAIL", est-ce réparable ?

Réponse : "MOSFAIL" signifie que le BMS a détecté une défaillance d'un transistor de puissance (MOSFET de charge ou décharge grillé). Ce n'est pas réparable par software. Il faut remplacer la carte BMS (opération sous garantie si défaut fabricant) ou la batterie complète selon l'âge et la cause. Contactez immédiatement le support Wattuneed avec votre numéro de série.

🎯 Bonnes Pratiques pour Éviter les Blocages

1. Installation initiale : Toujours connecter les batteries AVANT de mettre sous tension l'onduleur (évite l'appel de courant des condensateurs vides)
2. Ajout de batterie : Couper l'onduleur complètement, ajouter la nouvelle batterie, puis rallumer (pré-charge automatique)
3. Maintenance préventive : Effectuer un équilibrage complet (charge à 100% pendant 4-6h) tous les 3 mois
4. Température : Installer les batteries dans un local hors gel (> 5°C) et ventilé (< 35°C)
5. Monitoring : Activer les alertes email/SMS sur l'interface Deye pour être prévenu si "Discharge Limit" passe sous 50A
6. Mise à jour firmware : Vérifier régulièrement les mises à jour du BMS (via logiciel PC) et de l'onduleur Deye
