La instalación de paneles fotovoltaicos en tejados o en el suelo representa una inversión a largo plazo que exige un enfoque riguroso en materia de seguridad estructural. El Eurocódigo es la norma europea que garantiza la fiabilidad de los sistemas de montaje de paneles solares . En Bélgica, al igual que en Francia, el cumplimiento de estas normas técnicas es obligatorio para todas las instalaciones fotovoltaicas profesionales.
Esta guía técnica detalla los principios del Eurocódigo aplicados a las fijaciones fotovoltaicas , los métodos de cálculo estructural y los criterios de conformidad para garantizar la sostenibilidad de su instalación solar en ambos países.
“El cumplimiento de las normas Eurocódigo no es opcional: garantiza una instalación fotovoltaica segura, duradera y asegurable durante al menos 25 años.” – Empresa de Ingeniería Estructural
El Eurocódigo es un conjunto de normas europeas (EN) que rigen el diseño y el cálculo de estructuras de edificación e ingeniería civil. Para las instalaciones fotovoltaicas, tres Eurocódigos son especialmente relevantes:
Estas normas técnicas definen las cargas climáticas (viento, nieve, temperatura) y los factores de seguridad que deben aplicarse al diseñar sistemas de montaje fotovoltaico .
En Bélgica , el cumplimiento del Eurocódigo es obligatorio para:
En Francia , el cumplimiento del Eurocódigo es obligatorio para:
El incumplimiento de estas normas puede conllevar la denegación de la conexión por parte del operador de red (Enedis, ORES, RESA) y la anulación de las garantías del fabricante.
Los tejados inclinados (tejas, pizarra, chapa metálica, cubierta de acero) representan el 75% de las instalaciones residenciales en Bélgica y Francia. Wattuneed ofrece diversas soluciones adaptadas a cada tipo de cubierta:

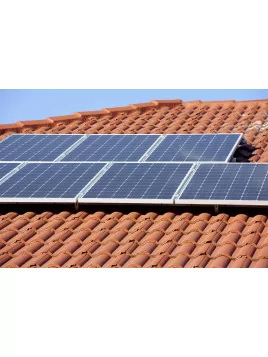

El kit de fijación de azulejos Wattuneed incluye ganchos de doble ajuste para adaptarse a diferentes grosores de azulejo (30-60 mm). La instalación mantiene la integridad de la impermeabilización gracias a un sistema de fijación a la viga que no requiere perforar los azulejos.
Puntos técnicos clave:

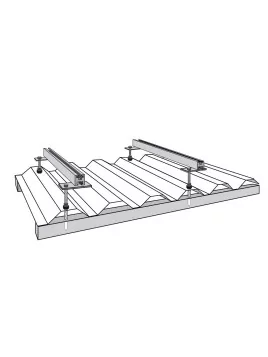

La fijación de chapa metálica utiliza ganchos específicos para garantizar la estanqueidad del tejado. Las fijaciones pasantes incorporan juntas de EPDM que garantizan una estanqueidad de 25 años.

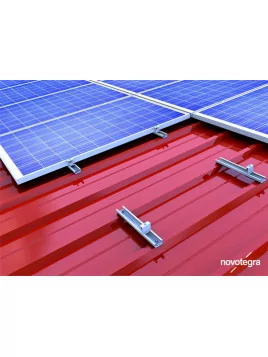

El sistema de techado de acero es especialmente adecuado para edificios agrícolas e industriales. Permite una instalación rápida con orientación horizontal o vertical según las necesidades de producción.

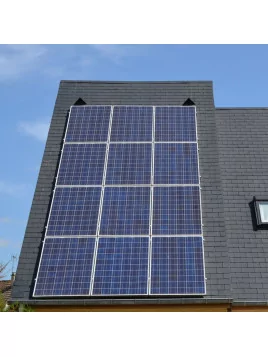

La instalación en un tejado de pizarra requiere un manejo cuidadoso debido a la fragilidad del material. Unos ganchos especiales para pizarra distribuyen la carga entre varias pizarras para evitar roturas.

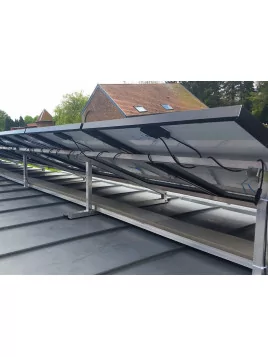

En cubiertas planas , los sistemas de montaje Blubase que ofrece Wattuneed utilizan sistemas lastrados sin necesidad de taladrar , que cumplen con el Eurocódigo para resistir las fuerzas de succión del viento.
Ventajas de los sistemas ponderados:
Las instalaciones fotovoltaicas en suelo requieren cimientos de hormigón o pilotes atornillados que cumplan con el Eurocódigo 7 (geotécnico). La profundidad de anclaje depende del tipo de suelo y de las cargas de viento locales.
Descubre todos los sistemas de montaje Wattuneed
Las cargas permanentes incluyen el peso de los paneles solares, los rieles de montaje y los accesorios:
El peso total de una instalación fotovoltaica varía entre 21 y 28 kg/m², lo que representa una carga insignificante en comparación con la resistencia estructural de un marco tradicional (>100 kg/m²).
La carga de nieve varía significativamente según la región y la altitud. Estos son los valores de referencia para Bélgica y Francia:
En la Francia metropolitana, el territorio está dividido en 5 zonas de nieve (A1, A2, B1, B2, C1, C2, D, E) según el anexo nacional del Eurocódigo 1:
La carga de nieve se aplica con un coeficiente de forma que depende de la pendiente del tejado:
El viento ejerce dos tipos de fuerzas sobre los paneles solares:
En Bélgica, la velocidad de referencia del viento varía de 26 m/s (costa de Flandes) a 23 m/s (Ardenas). Esta velocidad aumenta en función de la exposición.
En la Francia metropolitana, el territorio está dividido en 4 zonas de viento según el Eurocódigo 1 (NF EN 1991-1-4/NA):
Categorías de rugosidad del terreno (Francia y Bélgica):
La presión dinámica del viento se calcula mediante la siguiente fórmula:
q = 0,5 × ρ × V² × Cr × Ce
O :
"Las zonas de los bordes y esquinas del tejado están sometidas a coeficientes de presión un 50% superiores: debe prestarse especial atención al refuerzo de las fijaciones en estas zonas críticas."
El Eurocódigo exige calcular varias combinaciones de acciones para verificar la resistencia de la estructura en todos los escenarios posibles:
Combinación fundamental (ULS - Estado Límite Último):
1,35 × G + 1,50 × Q₁ + 1,05 × Q₂
Proyecto: Instalación de 6 kWp (15 paneles) en Brabante Valón, cubierta a 35°, exposición rural.
Combinación crítica: 1,35 × 750 kg + 1,50 × (1200 Pa × 30 m²) = 55 kN de fuerza de elevación
Proyecto: Instalación de 9 kWp (20 paneles) en la región de París (zona de viento 1, zona de nieve B2), techo de 30°, exposición suburbana.
Combinación crítica: 1,35 × 960 kg + 1,50 × (1000 Pa × 40 m²) = 61 kN de fuerza de elevación
Estas cargas deben ser soportadas por los anclajes en la estructura , de ahí la importancia de utilizar tornillos adecuados (Ø8-10 mm, longitud 120-160 mm) y fijarlos a vigas sólidas.
Los rieles de aluminio forman la estructura del sistema de fijación. Sus dimensiones dependen de:
El cálculo de la deflexión máxima (deformación) cumple con el Eurocódigo 3:
f_máx = L/200 (L = longitud en mm)
Para un tramo de 1200 mm, la deflexión no debe exceder los 6 mm bajo carga máxima.
Los ganchos de fijación deben resistir fuerzas de tracción (elevación por viento) y fuerzas de compresión (nieve). Los criterios de selección son:
En zonas expuestas (costa atlántica/mediterránea, meseta), los dispositivos anti-levantamiento reforzados son obligatorios:
Consulte los diagramas de montaje detallados.
Existen varias herramientas para realizar cálculos Eurocódigo para sistemas de montaje fotovoltaico:
Wattuneed ofrece una caja de herramientas en línea que incluye calculadoras de carga y herramientas para dimensionar sistemas de montaje.
Para instalaciones de más de 10 kWp o en zonas de alto riesgo (tejados frágiles, exposición extrema), se recomienda, e incluso se exige, la contratación de una empresa de ingeniería estructural . Los entregables incluyen:
Los sistemas de fijación certificados que ofrece Wattuneed se someten a pruebas de laboratorio según las siguientes normas:
Error n.º 1: Utilizar ganchos o rieles insuficientes para reducir costes.
Consecuencia: Deformación progresiva, rotura en caso de tormenta, anulación de garantías.
Solución: Siga estrictamente las instrucciones del fabricante y los cálculos del Eurocódigo.
Error n.° 2: Fijar los ganchos directamente a las tablas o listones sin alcanzar las vigas.
Consecuencia: Desprendimiento con las primeras ráfagas de viento (resistencia <200 N en lugar de >1500 N).
Solución: Utilice un detector de vigas y tornillos de longitud suficiente (120-160 mm).
Error #3: No comprobar el sellado después de taladrar la tapa (a través de las fijaciones).
Consecuencia: Infiltración de agua, deterioro estructural, crecimiento de moho.
Solución: Aplicar selladores de poliuretano o utilizar ganchos con juntas EPDM integradas.
Error nº 4: Instalar paneles de borde de techo sin reforzar las fijaciones.
Como resultado, las zonas periféricas experimentan fuerzas de viento un 50% mayores (coeficientes de presión aumentados).
Solución: Reducir la distancia entre los raíles y duplicar los anclajes en las zonas críticas.
Error #5: Aplicación de cargas de nieve/viento de un área incorrecta (confusión de municipio, altitud estimada incorrectamente).
Consecuencia: Un tamaño insuficiente peligroso o un tamaño excesivo innecesario y costoso.
Solución: Comprobar sistemáticamente la zona climática exacta mediante los mapas oficiales del Eurocódigo o herramientas en línea (Eurocodes Tools, Dlubal).
El Eurocódigo recomienda inspecciones visuales anuales para comprobar:
Después de cada evento climático extremo (tormenta >100 km/h, nevada >30 cm), es obligatoria una revisión exhaustiva.
Los sistemas de fijación que cumplen con el Eurocódigo ofrecen una vida útil de más de 25 años con garantías del fabricante:
El soporte de Wattuneed ayuda a instaladores y particulares a supervisar y mantener las instalaciones en Bélgica y Francia.
Explora todas nuestras guías técnicas
En Bélgica: Sí, para cualquier instalación profesional de más de 3 kWp o que requiera conexión a la red. El incumplimiento puede conllevar la denegación de la conexión y la anulación de las garantías. Las pequeñas autoinstalaciones (menos de 3 kWp) se rigen por las buenas prácticas sin necesidad de cálculos certificados.
En Francia: Sí, para cualquier instalación superior a 3 kWp con conexión a la red o sujeta a declaración previa/permiso de construcción. Las instalaciones que se beneficien de contratos EDF OA deben cumplir con el Eurocódigo. Los kits solares plug-and-play (inferiores a 800 W) están exentos de los cálculos estructurales.
Existen varios métodos: 1) Consultar los mapas oficiales en los anexos nacionales NF EN 1991-1-3 y NF EN 1991-1-4; 2) Utilizar herramientas online gratuitas (Eurocodes Tools, Dlubal, Lisa.blue) que determinan automáticamente la zona por municipio; 3) Contactar con el ayuntamiento o una empresa de ingeniería estructural. Nota: la altitud del proyecto puede afectar significativamente a la carga de nieve.
Fijaciones pasantes : Estas penetran la cubierta (tornillos en las vigas), garantizando la mejor resistencia mecánica, pero requieren una impermeabilización reforzada. Fijaciones no pasantes : Ganchos que se deslizan bajo las tejas o sistemas lastrados (cubiertas planas) mantienen la impermeabilización, pero limitan la resistencia al viento. La elección depende del tipo de cubierta y su exposición climática.
Configuración estándar: 4-6 puntos de fijación por panel (2-3 rieles transversales con ganchos espaciados entre 0,8 y 1,2 m). En zonas expuestas (zona de viento 3-4 en Francia, costa belga): 6-8 puntos con una distancia reducida entre rieles de 0,8 a 1,0 m. Los paneles de borde y esquina requieren refuerzo con anclajes adicionales (coeficientes de presión aumentados en un 50%).
Técnicamente, sí, para pequeñas instalaciones autoconstruidas (<3 kWp), pero con importantes salvedades: 1) Trabajo peligroso en altura, 2) Conocimiento obligatorio de la normativa estructural, 3) Las garantías del fabricante suelen quedar anuladas, 4) El seguro de hogar puede denegar la cobertura. Wattuneed recomienda contratar a un instalador certificado (QualiPV en Francia, certificación eléctrica en Bélgica) que garantice el cumplimiento del Eurocódigo y la hermeticidad.
Un sistema conforme al Eurocódigo, fabricado con materiales de alta calidad (aluminio anodizado, acero inoxidable A2/A4), ofrece una vida útil de más de 25 años con un mantenimiento mínimo. Los rieles de aluminio y los ganchos de acero inoxidable tienen una garantía de 10 a 15 años contra la corrosión y la rotura. Las inspecciones anuales y las revisiones posteriores a las tormentas permiten la detección temprana de cualquier daño.
No, cada país aplica su propio anexo nacional al Eurocódigo 1. Bélgica utiliza un sistema basado en la altitud con cargas que oscilan entre 0,50 y 1,20 kN/m² (50-120 kg/m²). Francia utiliza un sistema de zonas geográficas (A1 a E) con cargas de 0,45 a 3,50 kN/m² según la región y la altitud. En la práctica, las zonas llanas presentan cargas similares (50-65 kg/m²), pero las zonas montañosas de Francia (Alpes, Pirineos) pueden presentar cargas mucho mayores.
Acerca de WattuneedWattuneed SPRL es la empresa belga especializada en soluciones fotovoltaicas y de energías renovables. Ofrecemos una gama completa de sistemas de montaje con certificación Eurocódigo , paneles solares de alto rendimiento e inversores híbridos para particulares, instaladores y empresas en Bélgica y Francia. Nuestro equipo técnico le ofrece asistencia en el dimensionamiento, el cumplimiento normativo y la correcta implementación de sus proyectos solares.📍 Sede central: Bélgica | 🌐 Sitio web: www.wattuneed.com | 📞 Soporte técnico: support.wattuneed.com
