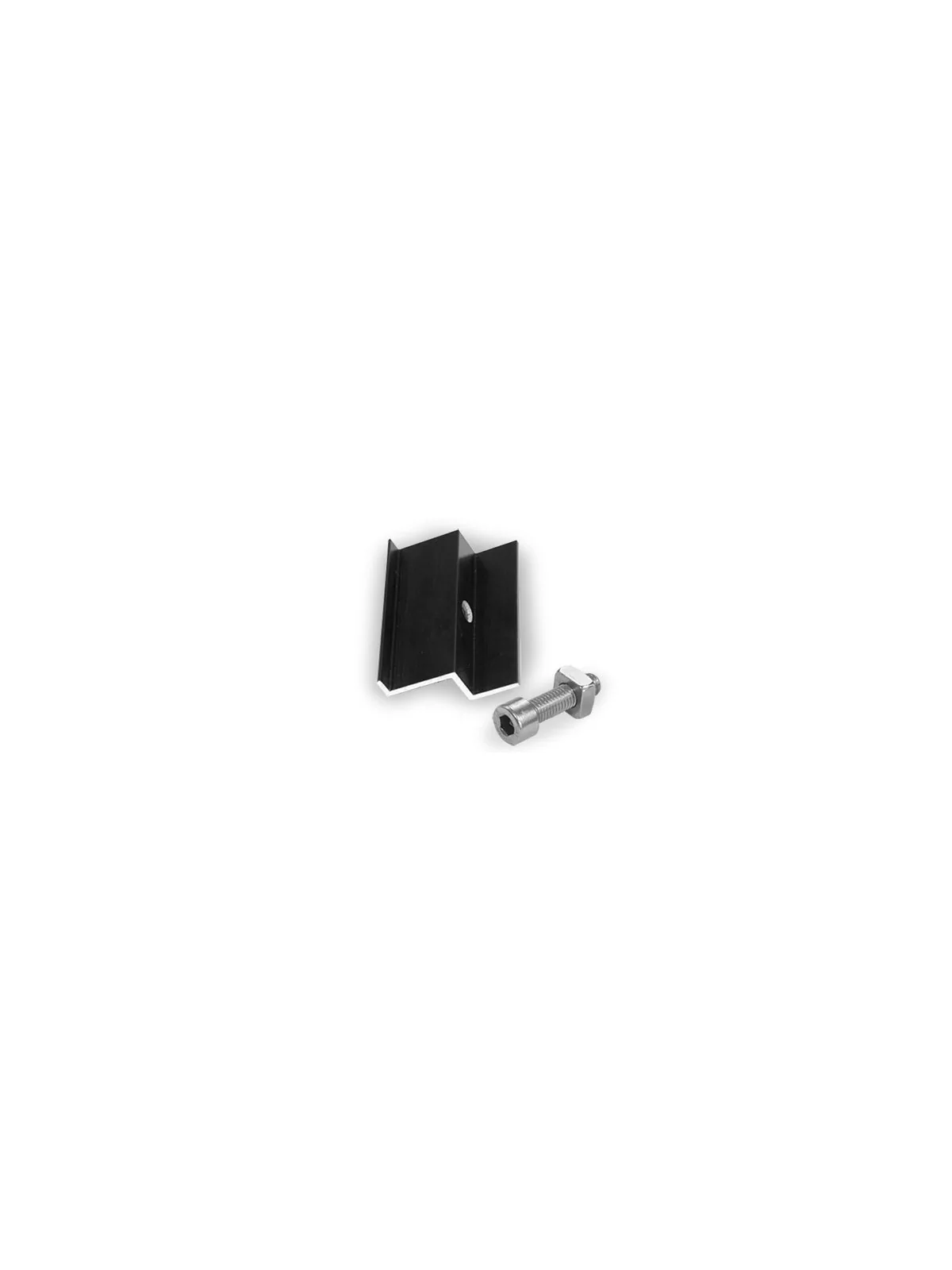

Clame milieu rapide
Clame de fin rapide
Rayvolt
Bouchon de rail
Kit de fixation sur toit en tôle
Kit de fixation sur toit en tôle
Kit de fixation sur toit en tôle
rail en alu
Vis pour tôle
Jonction rail
Jonction rail

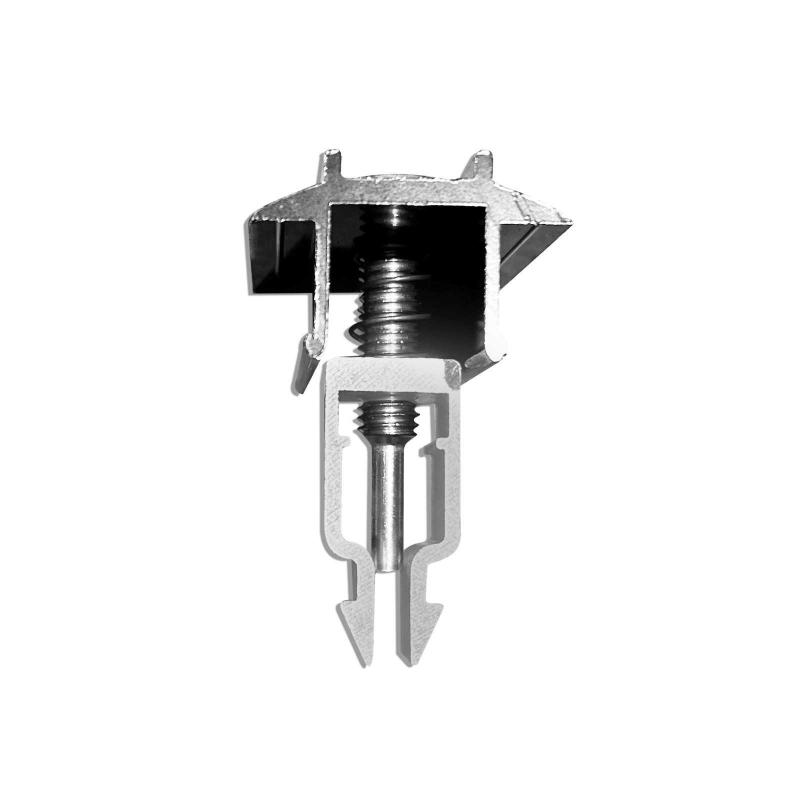

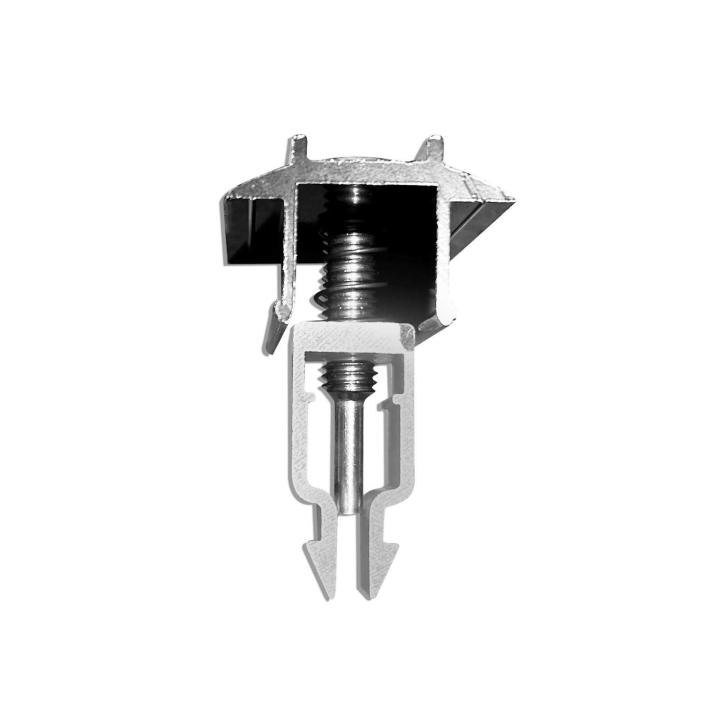

Clame milieu rapide
Clame de fin rapide
Rayvolt
Bouchon de rail
Kit de fixation sur toit en tôle
Kit de fixation sur toit en tôle

Kit de fixation sur toit en tôle

62,92 €
TTC
0806
0712971129474

Ce kit de fixation pour toiture en tôle est conçu pour installer solidement vos panneaux photovoltaïques sur tout type de toit en tôle. Le contenu du kit s’adapte automatiquement en fonction du nombre de panneaux et de la disposition (portrait ou paysage) que vous sélectionnez dans les options.

Le kit contient tout le matériel nécessaire pour une installation fiable, robuste et durable, adapté à vos panneaux solaires (épaisseur du cadre selon l’option choisie).


Caractéristiques principales :

  • Installation sur toits en tôle
  • Pose des panneaux en portrait ou en paysage
  • Structure en aluminium anodisé
  • Fixation robuste et durable
  • Adapté aux panneaux photovoltaïques standards
  • Kit complet prêt à poser


Choisissez le nombre de panneaux et la disposition (portrait/paysage) dans les options.

Pour une installation avec deux lignes de panneaux ou plus, il est nécessaire de sélectionner plusieurs kits de fixation.


Attention : uniquement sur charpente en bois.

Contenu du kit de fixation pour panneaux solaires – Toiture en tôle

Les composants du kit varient selon le nombre de panneaux. Les jonctions de rails sont incluses à partir de 2 panneaux en paysage et de 3 panneaux en portrait (voir tableau en bas de page).

Inclus Vis fixation tôle

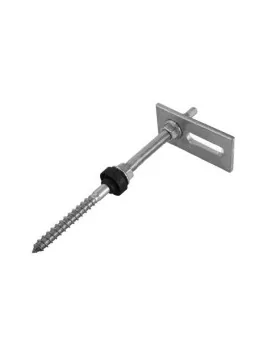

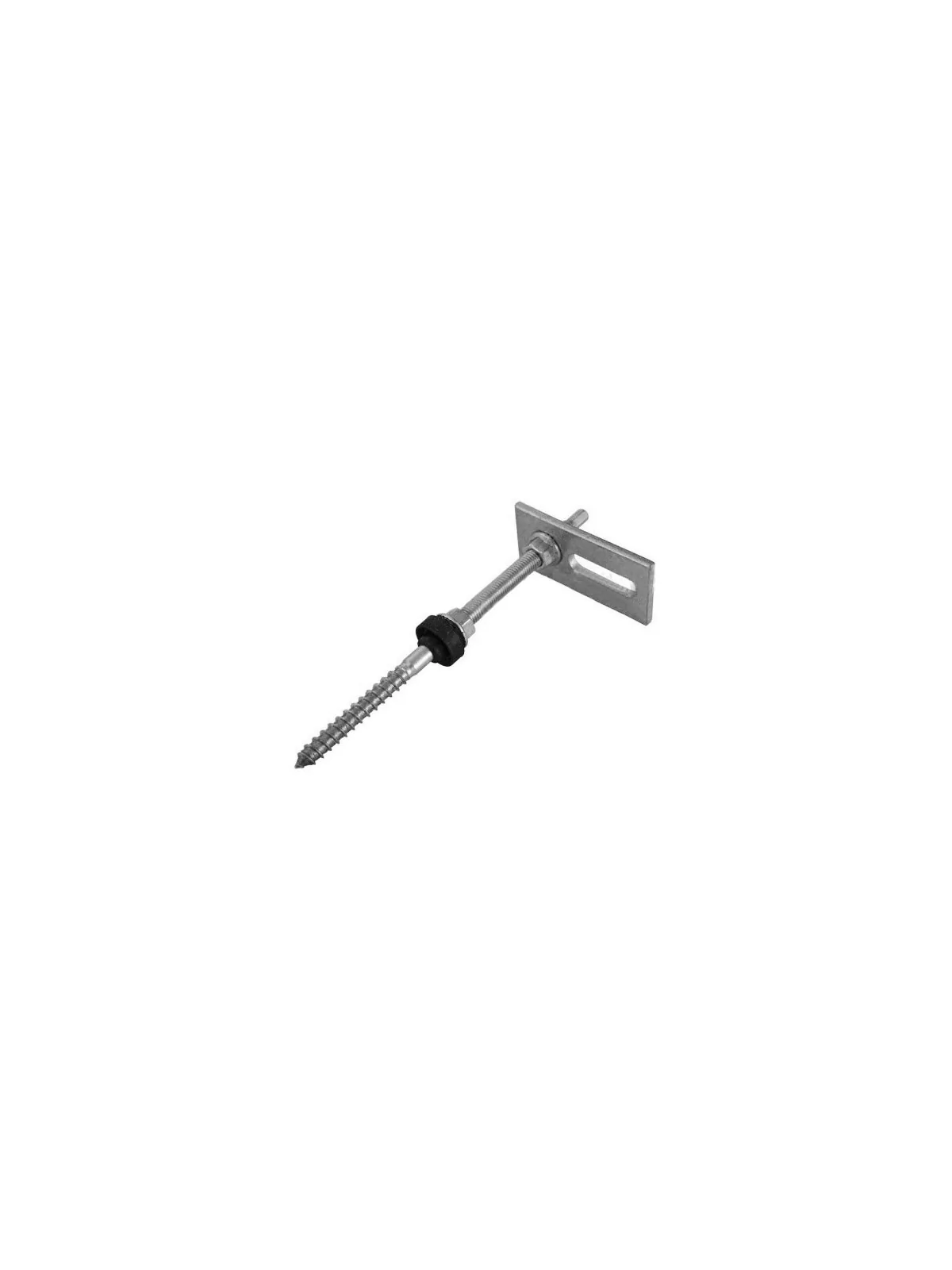

Vis de fixation pour tôle

Vis M10x200 mm avec plaquette d’étanchéité.

Détails du produit
Inclus Rail alu 40x40

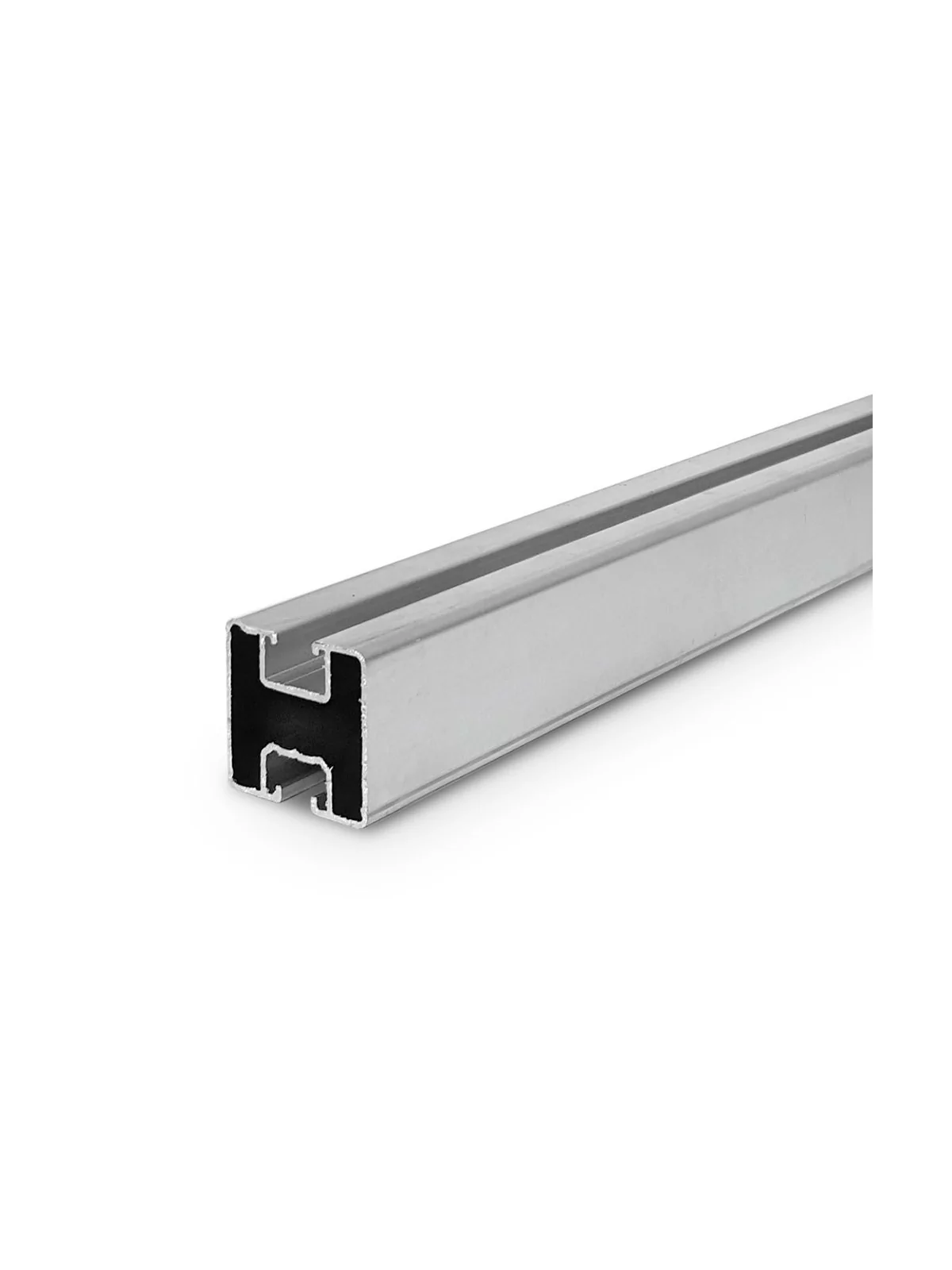

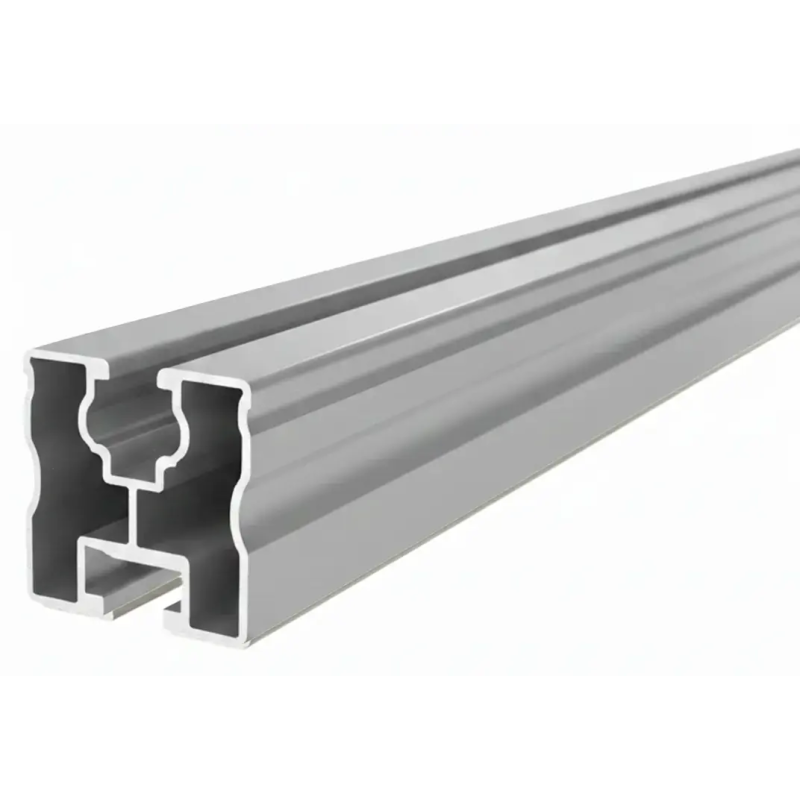

Rail aluminium 40×40

Support principal assurant la structure de l’installation photovoltaïque.

Détails du produit

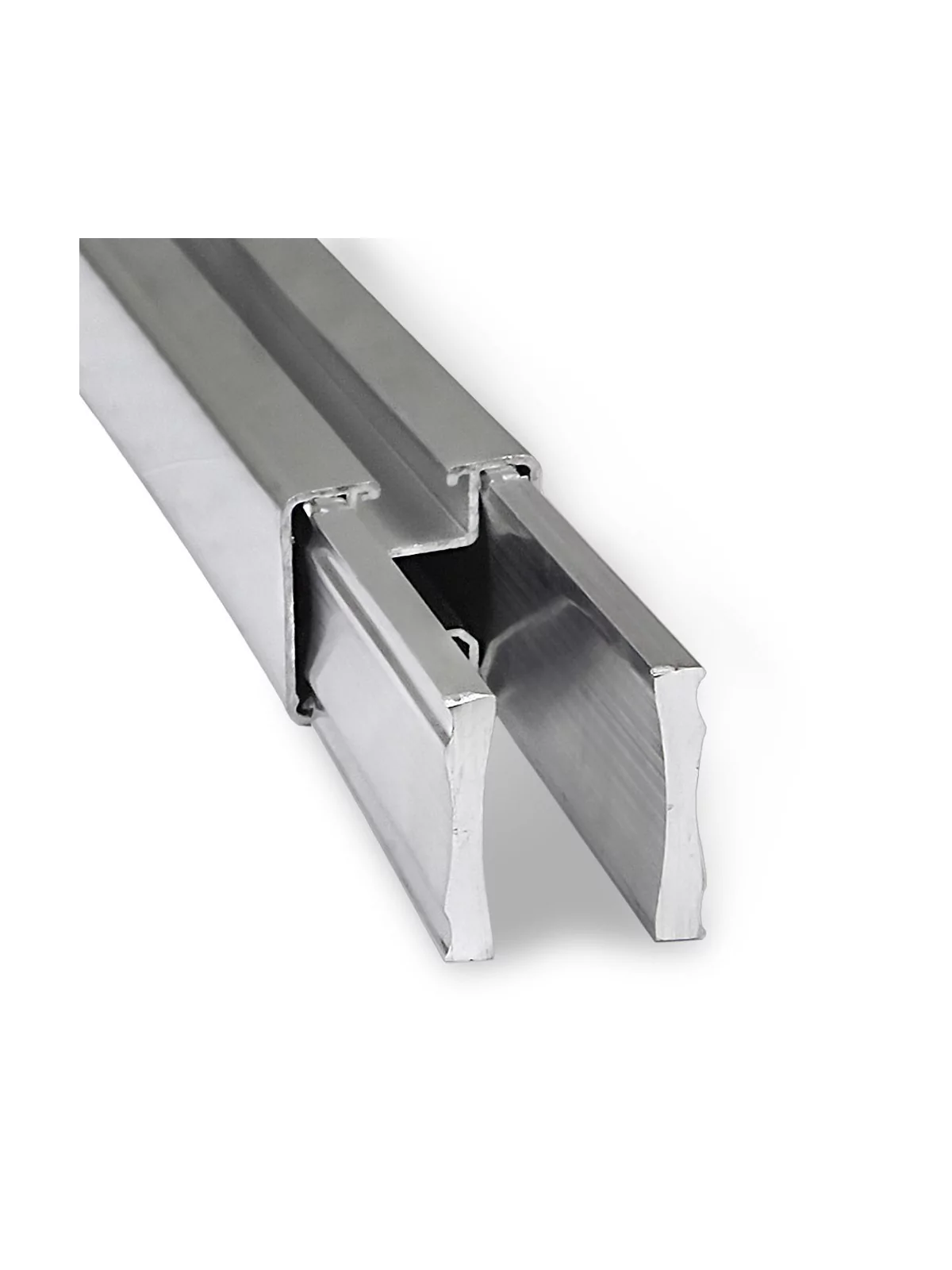

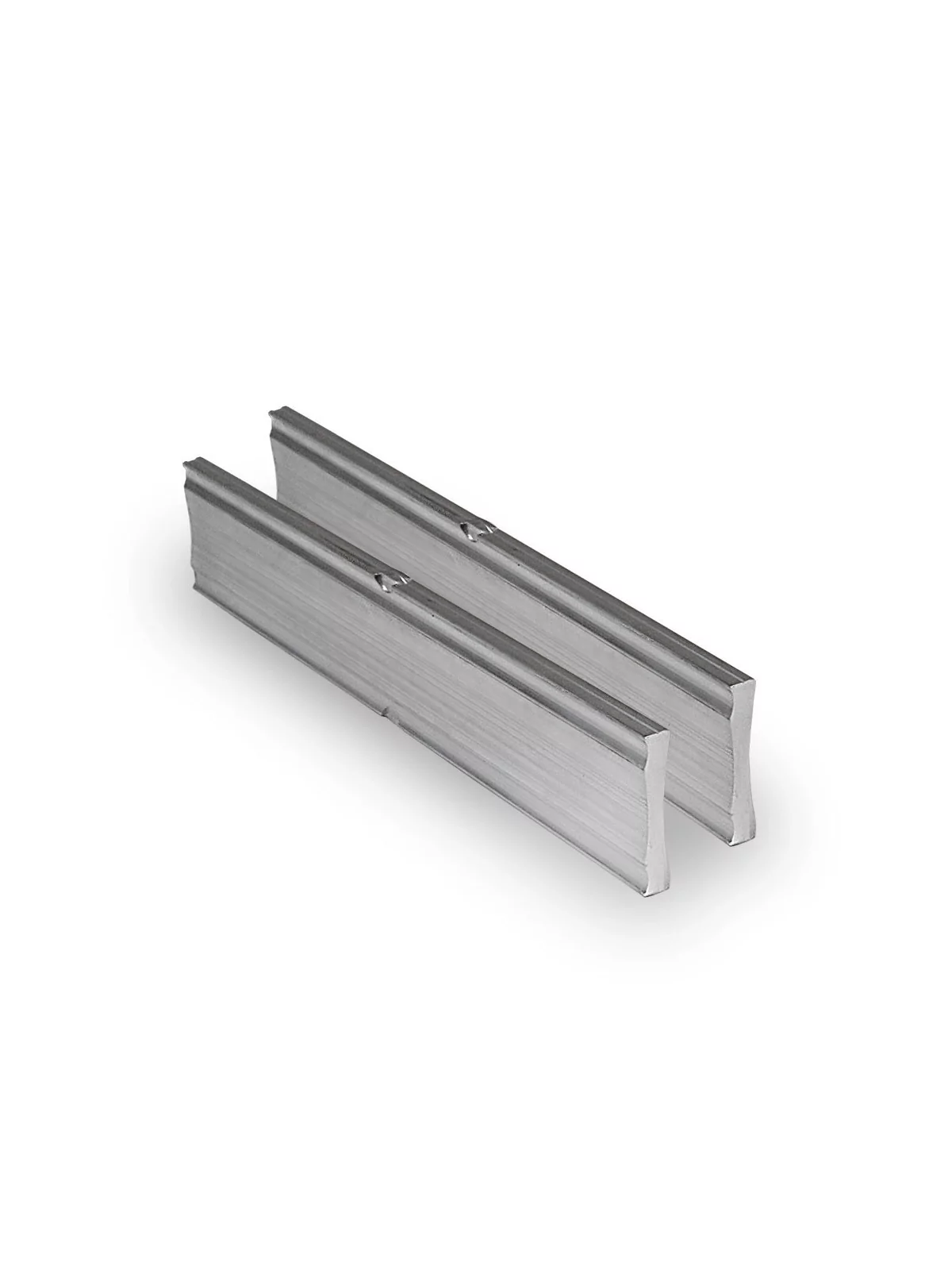

Inclus dès 2 PV Jonctions de rails

Jonctions de rails

Assemblage des rails pour des rangées plus longues. Inclus dès deux panneaux en paysage et dès trois panneaux en portrait.

Détails du produit
Inclus Boulon tête marteau M10

Boulons tête marteau M10

Idéal pour une fixation fiable et facile.

Détails du produit
Inclus Écrou hexagonal à embase crantée DIN 6923 M10

Écrous hexagonal à embrase crantée M10

Permettent un serrage manuel rapide lors de l’installation.

Détails du produit

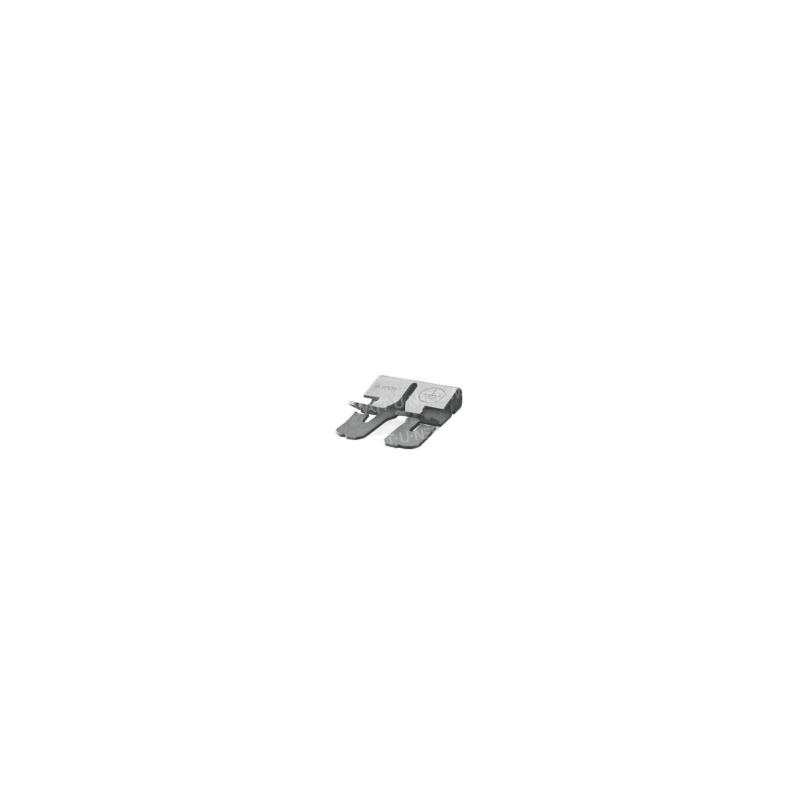

Inclus Clips de mise à la terre Rayvolt

Clips de mise à la terre Rayvolt

Assurent la continuité électrique et la mise à la terre.

Détails du produit

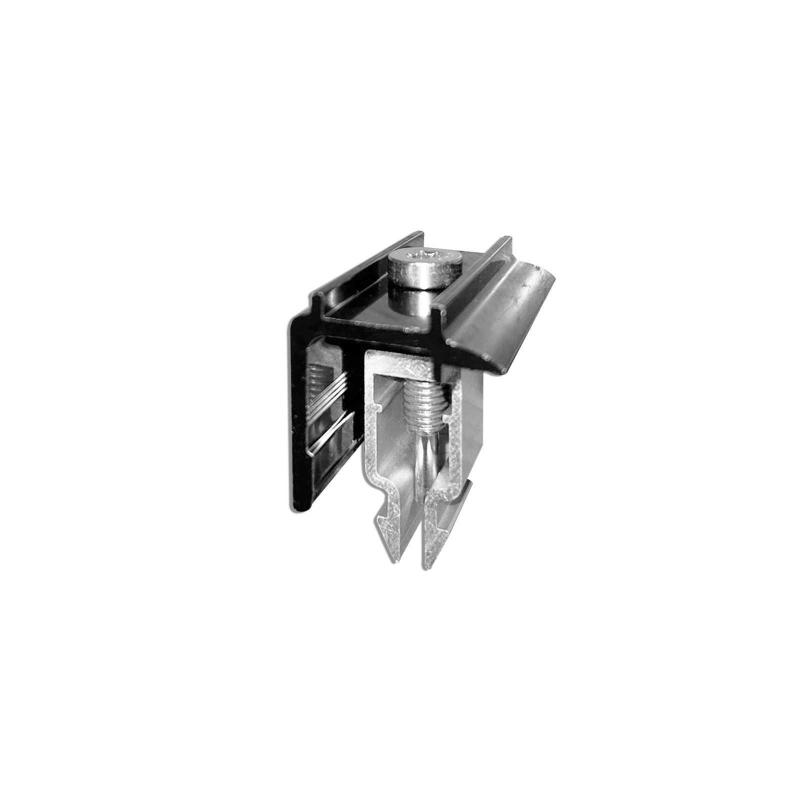

Inclus Clame de fin

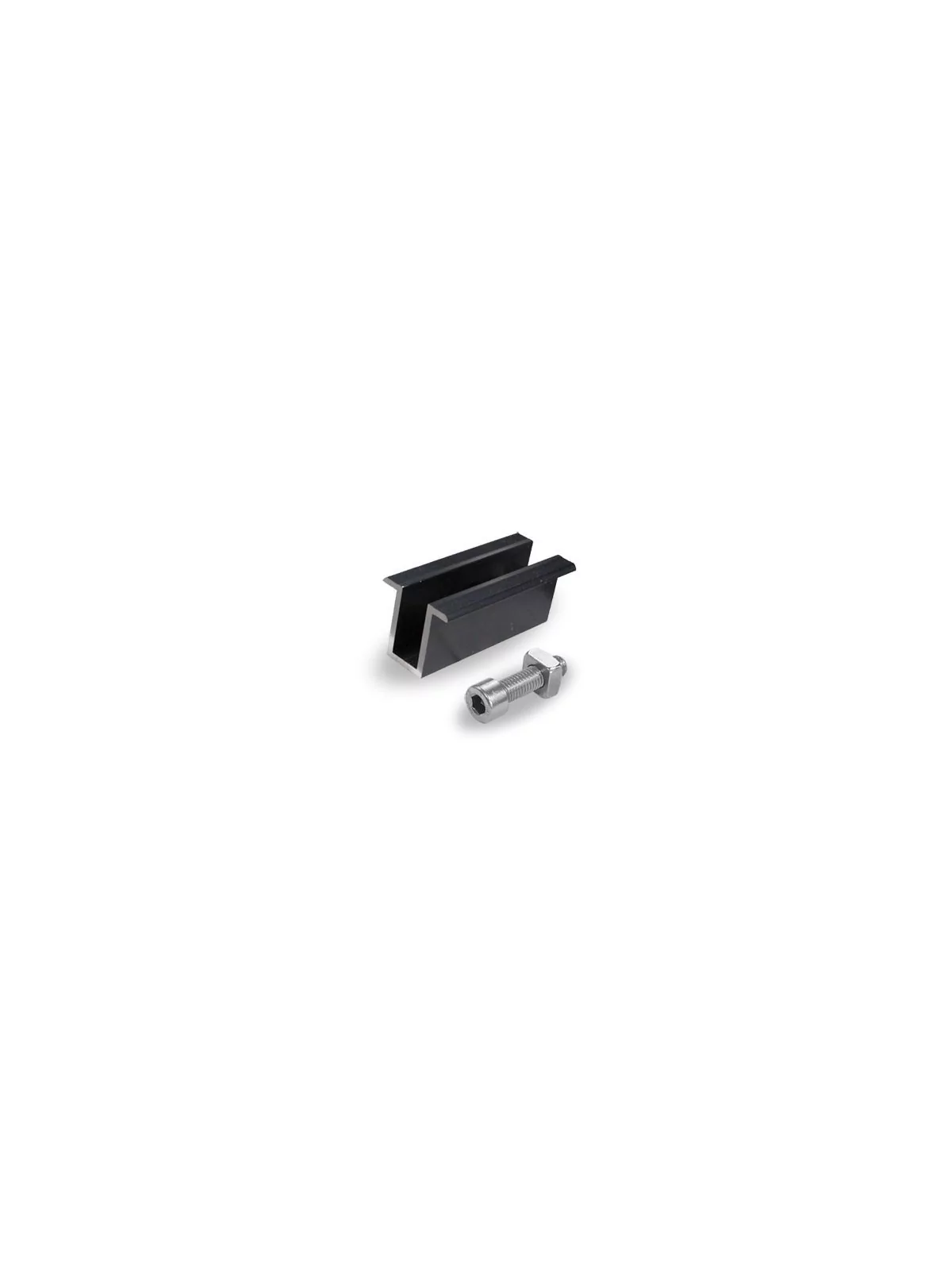

Clames de fin rapides

Maintien sécurisé des panneaux en bout de structure.

Détails du produit
Inclus Bouchons de rail 40x40 noir

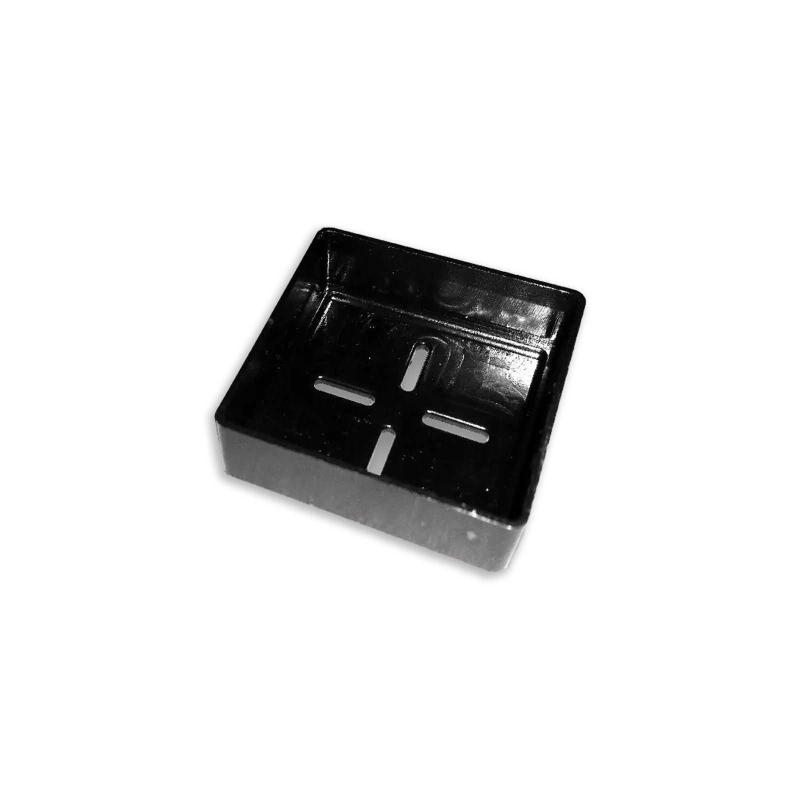

Bouchons de rail 40x40 mm noir

Pour une finition esthétique et une protection durable des rails de montage.

Détails du produit





Comment choisir un kit adapté à mes panneaux ?

Schéma montage de panneaux solaires

Le kit est compatible avec les toitures en tôle et Eternit ondulé. Il s’adapte à la disposition de vos panneaux photovoltaïques.

Les fixations sont compatibles avec les panneaux de dimensions standard.

1. Sélectionnez la quantité de panneaux en portrait ou paysage

Choisissez, par rangée, la quantité de panneaux disposés en portrait ou en paysage.

Exemple : la disposition ci-contre nécessite 3x le produit Kit de Fixation :

  • 1er kit pour la rangée 1 : 3 panneaux en portrait
  • 2e kit pour la rangée 2 : 2 panneaux en paysage
  • 3e kit pour la rangée 3 : 2 panneaux en paysage

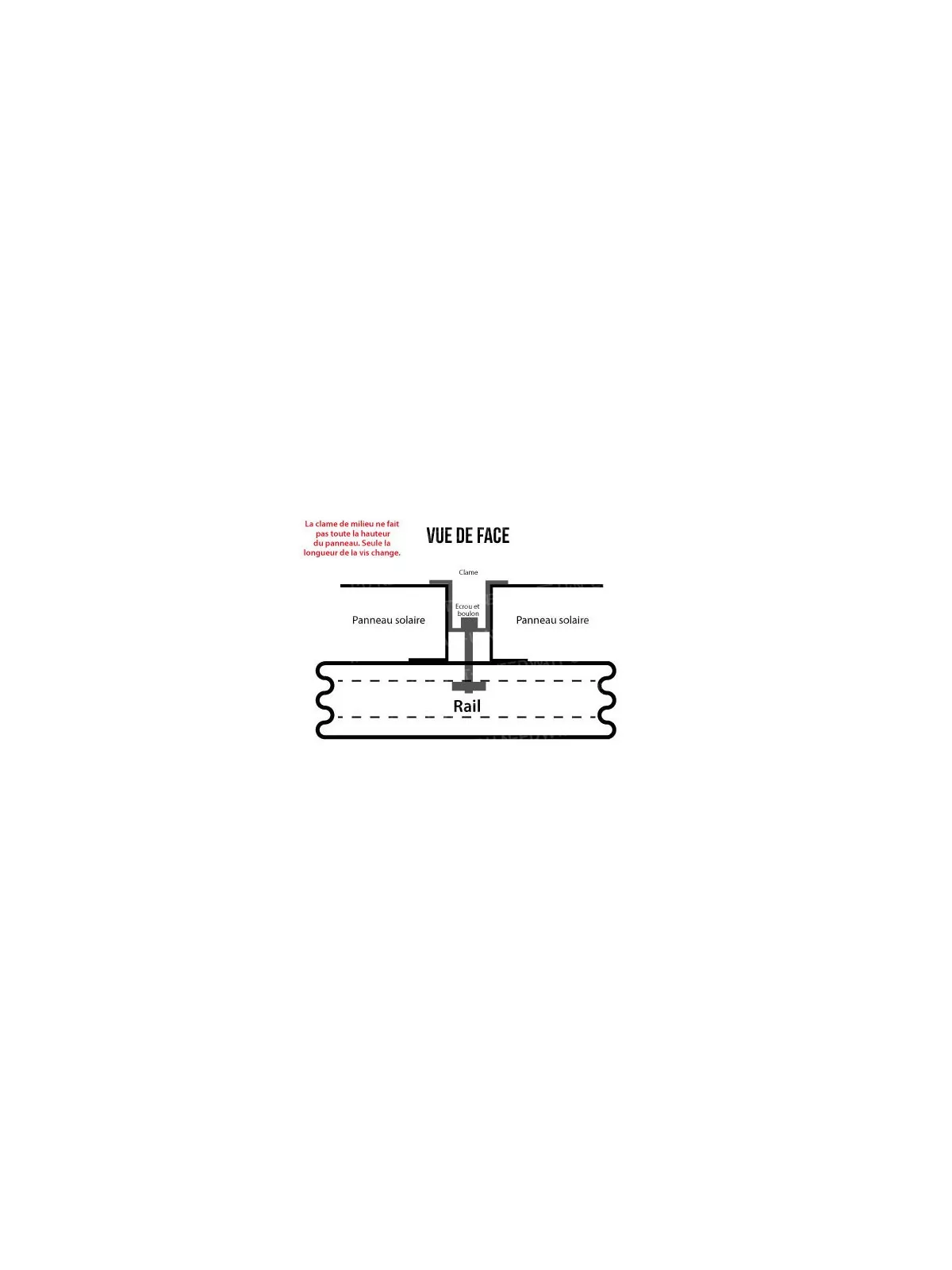

2. Sélectionnez la clame adaptée à votre panneau

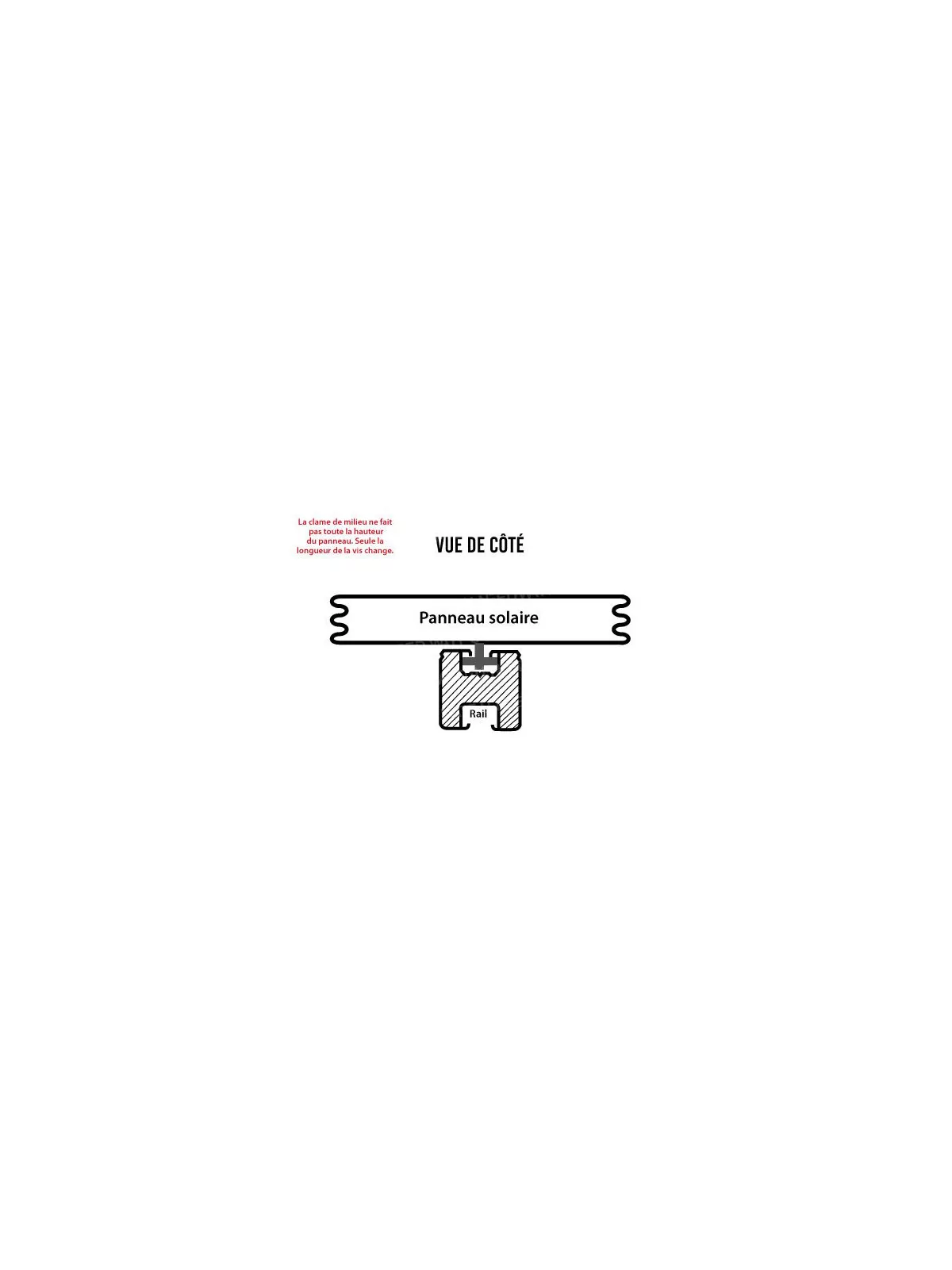

La clame sert à fixer le panneau sur le rail en aluminium. Sa hauteur doit correspondre à l'épaisseur du cadre de votre panneau pour un maintien solide.

Hauteurs disponibles : 28 - 30 - 35 - 40 - 45 - 50 mm

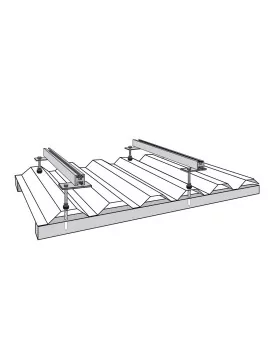

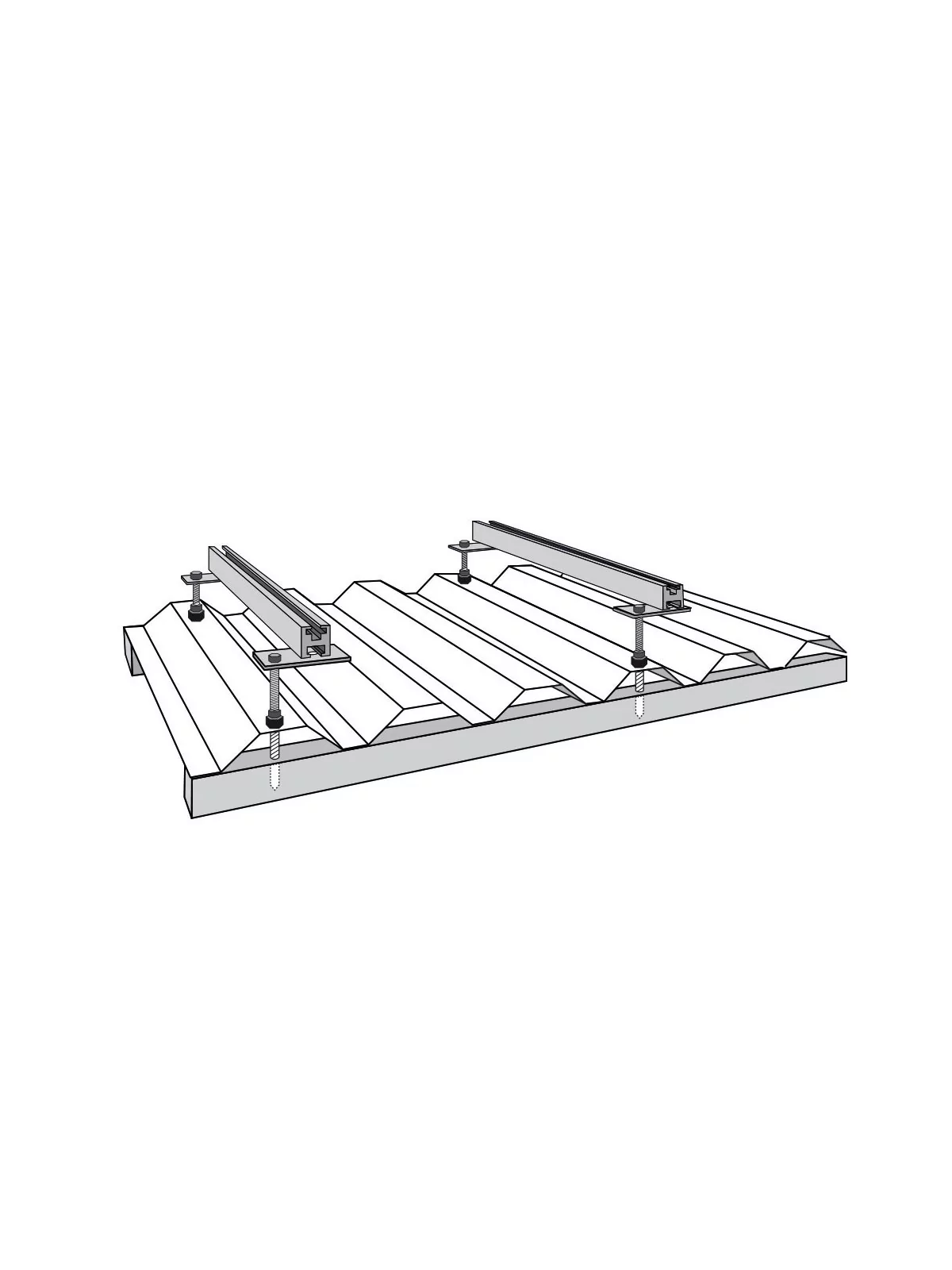

Schéma de montage sur toiture en tôle





Détail du matériel fourni en fonction de la quantité de panneaux

Panneaux en portrait

Nombre de panneaux Rail (m) Détail des rails* Jonction Vis de fixation pour tôle Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 2,4 (2 x 1,20m) 0 4 0 4 4 4 1 4
2 panneaux 4,8 (2 x 2,40m) 0 6 2 4 6 6 2 4
3 panneaux 7,2 (4 x 1,80m) 2 8 4 4 8 8 3 4
4 panneaux 9,6 (4 x 2,40m) 2 10 6 4 10 10 4 4
5 panneaux 12 (4 x 2,40m et 2 x 1,20m) 4 12 8 4 12 12 5 4
6 panneaux 14,4 (6 x 2,40m) 4 14 10 4 14 14 6 4
7 panneaux 16,8 (6 x 2,40m et 2 x 1,20m) 6 16 12 4 16 16 7 4
8 panneaux 19,2 (8 x 2,40m) 6 18 14 4 18 18 8 4
9 panneaux 21,6 (8 x 2,40m et 2 x 1,20m) 8 20 16 4 20 20 9 4
10 panneaux 24 (10 x 2,40m) 8 22 18 4 22 22 10 4
11 panneaux 26,4 (10 x 2,40m et 2 x 1,20m) 10 24 20 4 24 24 11 4
12 panneaux 28,8 (12 x 2,40m) 10 26 22 4 26 26 12 4
13 panneaux 31,2 (12 x 2,40m et 2 x 1,20m) 12 28 24 4 28 28 13 4
14 panneaux 33,6 (14 x 2,40m) 12 30 26 4 30 30 14 4
15 panneaux 36 (14 x 2,40m et 2 x 1,20m) 14 32 28 4 32 32 15 4
16 panneaux 38,4 (16 x 2,40m) 14 34 30 4 34 34 16 4
17 panneaux 40,8 (16 x 2,40m et 2 x 1,20m) 16 36 32 4 36 36 17 4
18 panneaux 43,2 (18 x 2,40m) 16 38 34 4 38 38 18 4
19 panneaux 45,6 (18 x 2,40m et 2 x 1,20m) 18 40 36 4 40 40 19 4
20 panneaux 48 (20 x 2,40m) 18 42 38 4 42 42 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.

Panneaux en paysage

Nombre de panneaux Rail (m) Détail des rails* Jonction Vis de fixation pour tôle Clame de milieu Clame de fin Boulon tête marteau M10 Écrous hexagonal M10 Rayvolt Bouchon de rail
1 panneau 3,6 (2 x 1,80m) 0 4 0 4 4 4 1 4
2 panneaux 7,2 (4 x 1,80m) 2 6 2 4 6 6 2 4
3 panneaux 10,8 (6 x 1,80m) 4 10 4 4 10 10 3 4
4 panneaux 14,4 (8 x 1,80m) 6 12 6 4 12 12 4 4
5 panneaux 18 (10 x 1,80m) 8 16 8 4 16 16 5 4
6 panneaux 21,6 (12 x 1,80m) 10 18 10 4 18 18 6 4
7 panneaux 25,2 (14 x 1,80m) 12 22 12 4 22 22 7 4
8 panneaux 28,8 (16 x 1,80m) 14 24 14 4 24 24 8 4
9 panneaux 32,4 (18 x 1,80m) 16 28 16 4 28 28 9 4
10 panneaux 36 (20 x 1,80m) 18 30 18 4 30 30 10 4
11 panneaux 39,6 (22 x 1,80m) 20 34 20 4 34 34 11 4
12 panneaux 43,2 (24 x 1,80m) 22 36 22 4 36 36 12 4
13 panneaux 46,8 (26 x 1,80m) 24 40 24 4 40 40 13 4
14 panneaux 50,4 (28 x 1,80m) 26 42 26 4 42 42 14 4
15 panneaux 54 (30 x 1,80m) 28 46 28 4 46 46 15 4
16 panneaux 57,6 (32 x 1,80m) 30 48 30 4 48 48 16 4
17 panneaux 61,2 (34 x 1,80m) 32 52 32 4 52 52 17 4
18 panneaux 64,8 (36 x 1,80m) 34 54 34 4 54 54 18 4
19 panneaux 68,4 (38 x 1,80m) 36 58 36 4 58 58 19 4
20 panneaux 72 (40 x 1,80m) 38 60 38 4 60 60 20 4

* Les détails des rails sont donnés à titre indicatif et dépendent de la taille des panneaux.





FAQ - Kit de fixation sur toit en tôle

1. Ce kit est-il compatible avec tous les types de toits en tôle ?

Oui, ce kit est compatible avec la majorité des toitures en tôle ondulée, bac acier et tôle nervurée. Il est recommandé de vérifier l’épaisseur et le profil de votre tôle avant installation.

2. L’installation nécessite-t-elle des compétences particulières ?

Non, le kit est conçu pour une installation simple et rapide. Avec des outils de base, l’installation peut être réalisée par un bricoleur averti.

3. Ce kit peut-il être utilisé sur toutes les charpentes ?

Non, ce kit est conçu uniquement pour les charpentes en bois. Son utilisation sur des charpentes métalliques ou autres matériaux n’est pas recommandée et pourrait compromettre la sécurité de l’installation.

4. Ce kit est-il adapté à l’installation de panneaux solaires ?

Oui, ce kit est spécialement conçu pour supporter des panneaux solaires, offrant une fixation solide, stable et durable sur les toitures en tôle.

5. Le kit résiste-t-il aux conditions climatiques difficiles ?

Oui, il est fabriqué à partir de matériaux résistants à la corrosion et aux UV, garantissant une excellente tenue face au vent, à la pluie et aux variations de température.

0806

Fiche technique

Fixation
Toit en tôle & bac acier

Références spécifiques

UPC
712971129474
EAN-13
0712971129474
