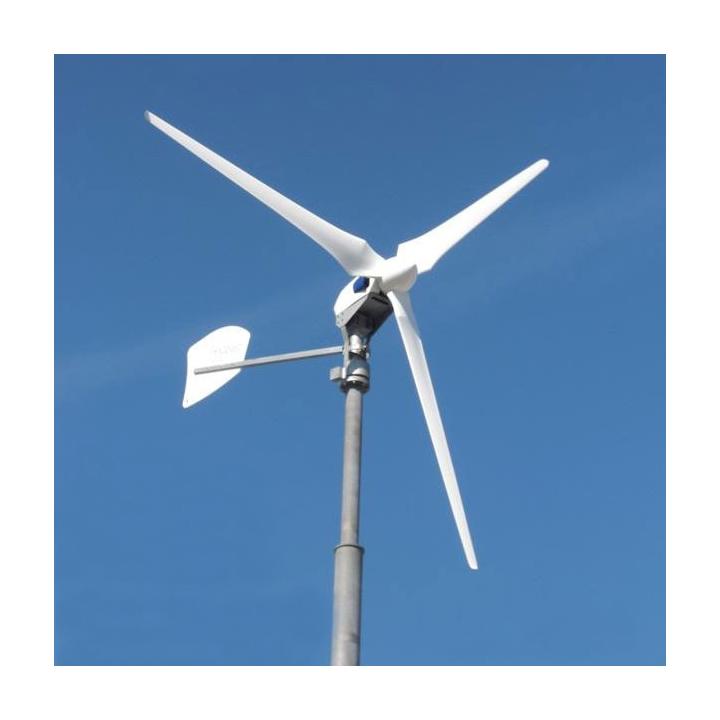

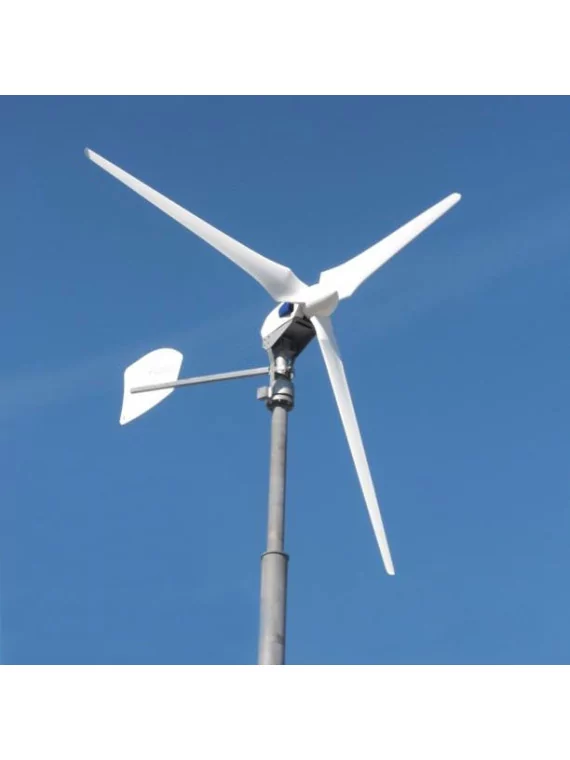

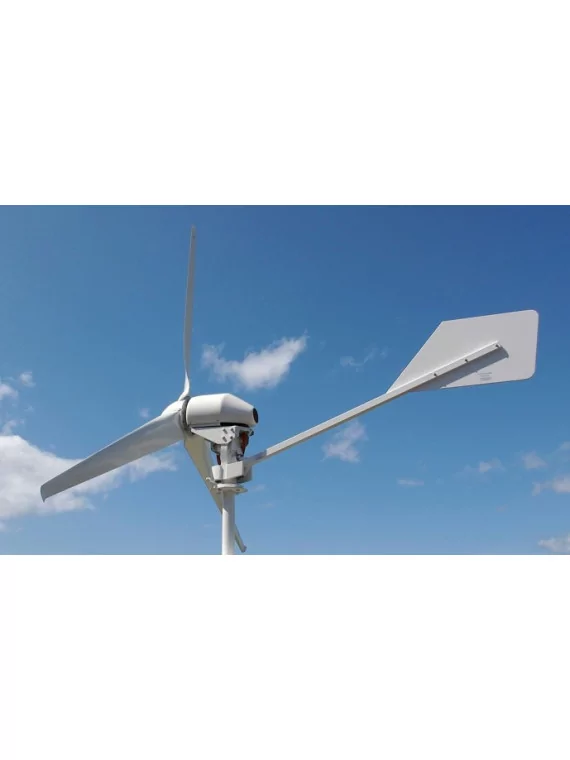

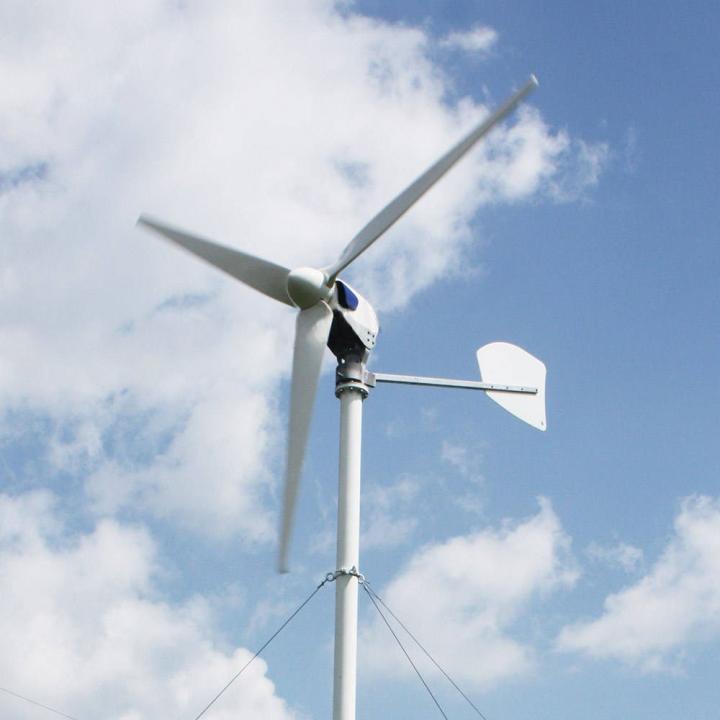

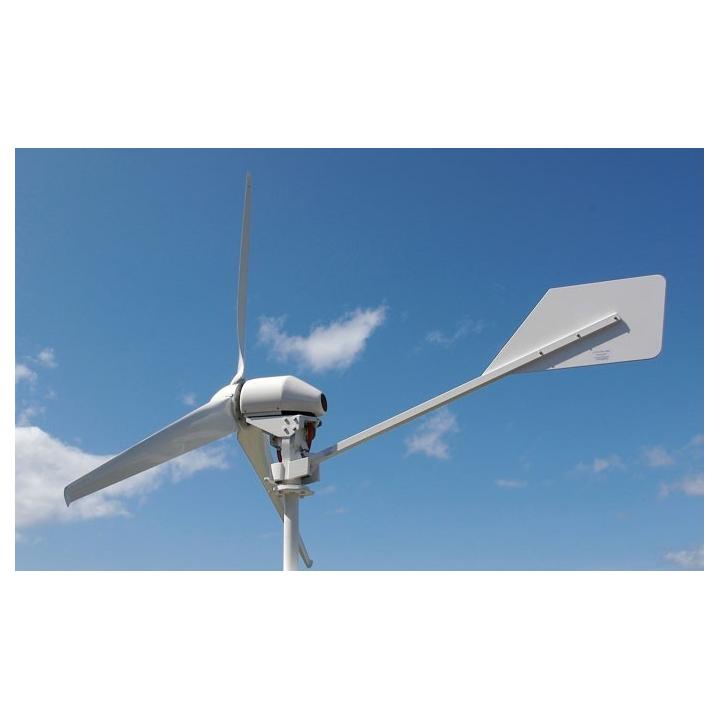

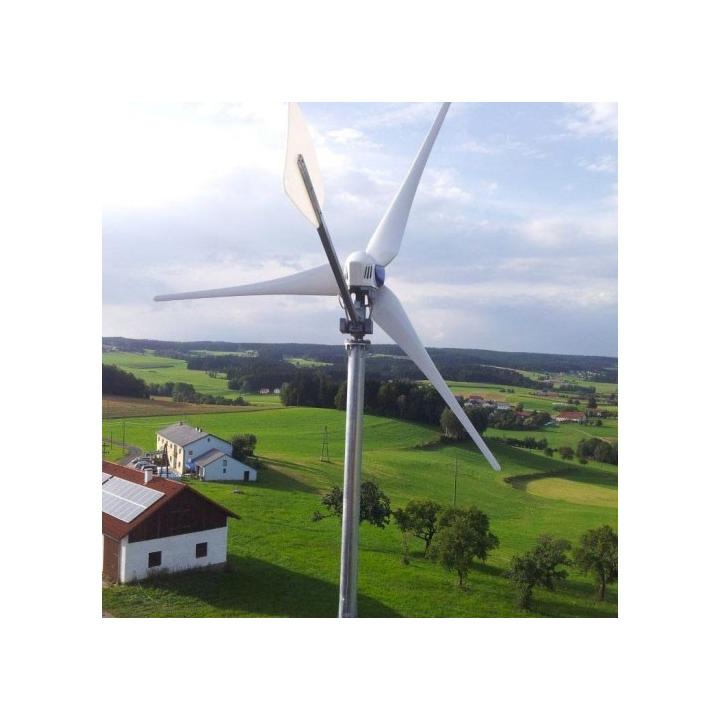

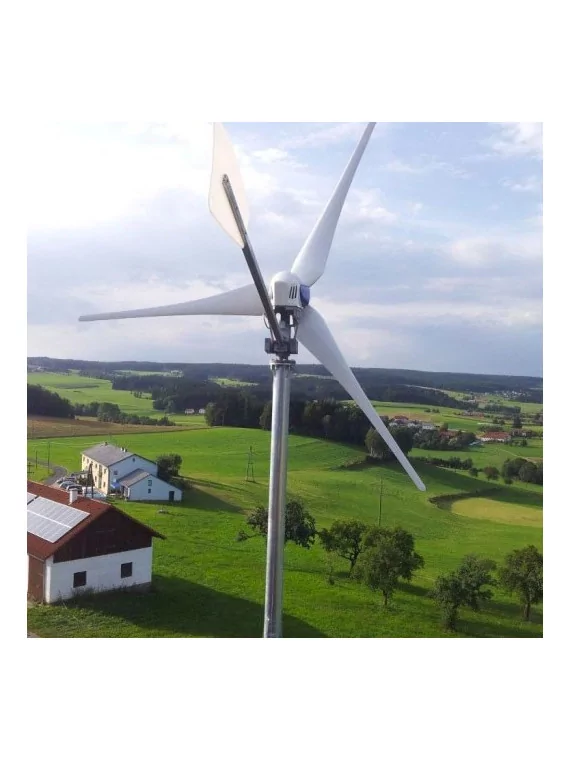

Windkraftanlage Braun Antaris 7.5 kW: Leistung, Effizienz und Robustheit

Die Windkraftanlage Antaris ist speziell für Standorte im Landesinneren geeignet. Sie kann einen Batteriepark mit 24 VDC oder 48 VDC aufladen und Heizsysteme versorgen. Aufgrund ihrer robusten Bauweise eignet sich die Antaris-Windkraftanlage auch für sturmgefährdete Standorte.

Die Rotorblätter werden von Hand geschichtet und verfügen über ein computergestütztes aerodynamisches Profil, außerdem sind sie statisch und dynamisch ausgewuchtet. Jedes Rotorblatt trägt eine Identifikationsnummer und wird mit der entsprechenden Dokumentation ausgeliefert. Es wurde größter Wert darauf gelegt, dass die Windkraftanlage schnell und einfach zu installieren ist.

Dank ihres robusten und durchdachten Designs hat die antaris-Windkraftanlage einen ausgezeichneten Wirkungsgrad und wird zu einem äußerst attraktiven Preis angeboten. Sie läuft sehr schnell an (Start bereits bei einer Windgeschwindigkeit von 2,2 m/s) und arbeitet geräuscharm (43 dB). Daher kann diese Windkraftanlage auch in Wohngebieten aufgestellt werden.

---

Technische Daten

Generator

• Bürsten- und getriebeloser Permanentmagnetrotor.
• Wartungsfrei!
• Sehr starke NdFeBo-Permanentmagnete für hohe Effizienz, temperaturbeständig bis 150°C
• Dreiphasig
• Separater Gleichrichter
• Drehung
in
• beide Richtungen
Spannung
• 0-1000 V
• Beginnt mit der Produktion bei ca..
• 75 U/min
• Leistung: 7.500 Watt bei 330 U/min und 400 V
• Lineare Leistungskurve
• Gewicht: 87kg
• Alu-Gehäuse, Kühlung der Oberfläche und des Befestigungssockels
• Schutzart IP56
.

---

Rotor

• Verbindungsnaben mit Aluminiumflansch und Überdruckplatte
• Verbindungsschrauben und Kontermuttern aus Edelstahl
• Rotorblätter aus Glasfaser und laminierter Kohlefaser
• Computergestütztes aerodynamisches Profil
• Geräuschreduzierung an der Blattspitze
5.
• 3m Durchmesser
• Blattgewicht: 9,2 kg
• Dynamisch ausgewuchtet
• Drehrichtung gegen den Uhr
zeigersinn
• Drehzahl bis 300 U/min
• GFK Spinner Cap
• Rotorfarbe nach Wahl
.

---

Chassis

• Wetterfeste HDPE-Windfahne
• Stützelement: Vierkantrohr aus Edelstahl
• Alle Gewindeverbindungen sind aus Edelstahl und mit Muttern versehen
• Stahlhalterung für den Generator, konfiguriert für den Anschluss im
• Azimut-Rollrahmen
• , vollverzinkt
• Geschützt durch ein patentiertes Rotor-Klingen-Positionierungssystem
• Mastadapter mit Flanschverbindung (139 mm Rohr
).

---

Schutz vor Stürmen

• Kippen der Rotorblätter in "Helikopter"-Stellung
• Elektronische Turbinensteuerung
.

---

Steuerschrank

• Kontrollsystem mit Spannungsmonitor
• Elektronische Turbinensteuerung mit Regler
• Verpolungsschutz der Steckverbinder
• Phasensteuerung des Generators während des Turbinenbetriebs
• Not
-Aus-Schalter
• Schlüsselschalter-Reset (abnehmbar)
• Bremswiderstand 2 x 3 Kw
.

---

Wechselrichter Smart Power Electronics 7,5 kW

MODERN - FLEXIBEL - LEISTUNGSSTARK

- Max. Belastung der Windkraftanlage mit 20 kW (SW-10).
- Dreiphasige Netzkopplung mit 10 kW (SW-10).
- Flexible und intelligente Steuerung des Eigenverbrauchs von Netzteil, Nutzheizung, Batterie und Entladeladung über 4 separate DC-Energieausgänge.
- Energiezähler für Netzteil und Heizung.
- Steuerung der Reaktionsfähigkeit
- Batteriepuffer-Schnittstelle - optional

RENTABLE - SICHER

- Integrierte Steuerungsfunktionen für eine Windkraftanlage Intelligente und fein aufgelöste Steuerung der Kennlinie für optimale Windnutzung.
- Frei wählbare Kennlinie in Abhängigkeit von Spannung oder Geschwindigkeit.
- Zahlreiche Überwachungsfunktionen, z. B. der Geschwindigkeit oder der Windgeschwindigkeit.
- Schalter zum Abschalten der KWEA mit weiteren Sicherheitsfunktionen

COMPACT

- Direkter Anschluss des Partikelgenerators ohne zusätzliche Ausrüstung.
- Großer Eingangsspannungsbereich für Partikelgeneratoren
- Kompaktes Gehäusedesign mit separat zu öffnendem Anschlussbereich.
- Passive Konvektionskühlung über einen breiten Leistungsbereich.
- Integrierter Netz-/Systemschutz (NA-Schutz nach VDE AR-N 4105)

KOMMUNIKATIV

- Integriertes grafisches Display
- Integrierter Webserver
- Praktische Schnittstelle zur Bedienung und Einrichtung des PCs Smart!wind Explorer

ANWENDUNGSBEREICHE

- Kleine Windkraftanlagen
- Kleine Wasserkraftwerke
- Mini-Kraft-Wärme-Kopplung

Merkmal

.

Allgemeine Daten

SW-7

5

Abmessungen

656 x 472 x 234 mm

Gewicht

42 kg

Schutzklasse

IP54

Kühlung

Passivluft / bedarfsgesteuerter Lüfter

-25°C.

Betrieb im Temperaturbereich

..

+40°C - automatische Herabstufung

.

Gesamteffizienz

Nicht mehr als 94 %

Eby

igenverbrauch

< 18 W - Stand

<

83 W - aktives Angebot

Eingangsgeneratorseite

Generatortyp

permanent erregt / 3 Phasen

Generatorseitiger B6

Gleichrichter

60...500 VLL

310 ...

500

VLL

- bei voller Leistung von 10 kW

600 VLL - maximal

Eingangsspannungsbereich (Leiter-Leiter)

20 A - Nennwert

(Nennwert) .

Eingangsstrom

40 A - max

5 s

Eingangsleistung

15 kW - Nennwert

Eingangsstrom (Nennwert)

30 kW - max. 5 s

0

Durch den Lastwiderstand begrenzter Höchstwert

Hz ...150 Hz

Eingangsfrequenz

Isolationskontrolle

Generatorüberwachung

Temperaturkontrolle

Kontrolle

der Geschwindigkeit

Ausgangsnetzseite

IGBT

Netzseitiger Wechselrichter

B6

3

Anzahl der Phasen

7,

Ausgangsleistung (Nennwert)

5 kW

Ausgangsspannung

400 VLL - Nennwert

318 ...460 VLL - zulässiger Bereich

0

Ausgangsstrom (Nennwert)

...11 A

Ausgangsfrequenz 0...

Hz

150 Hz

Trennungskonzept

ohne Transformator - keine galvanische

Trennung

Leistungsfaktor - cos φ	<
3 %

Leistungsfaktor - cos φ

auf 1 geregelt - Regelung nach VDE AR-N 4105

Kurzschlussfestigkeit

Stromkontrolle

105.

Netz-/Systemschutz - ENS

integriert nach VDE AR-N 4

---

Überwachung des Batterieladegeräts bei 48 VDC
