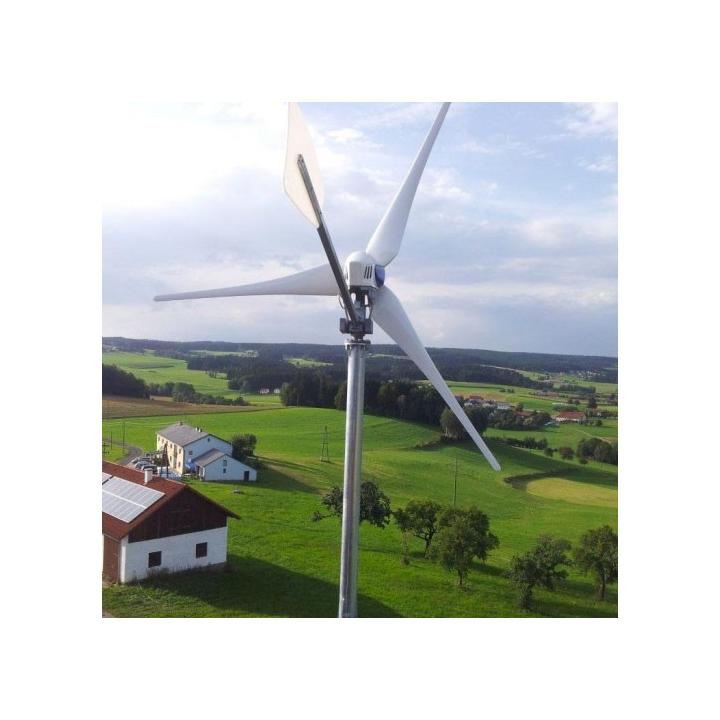

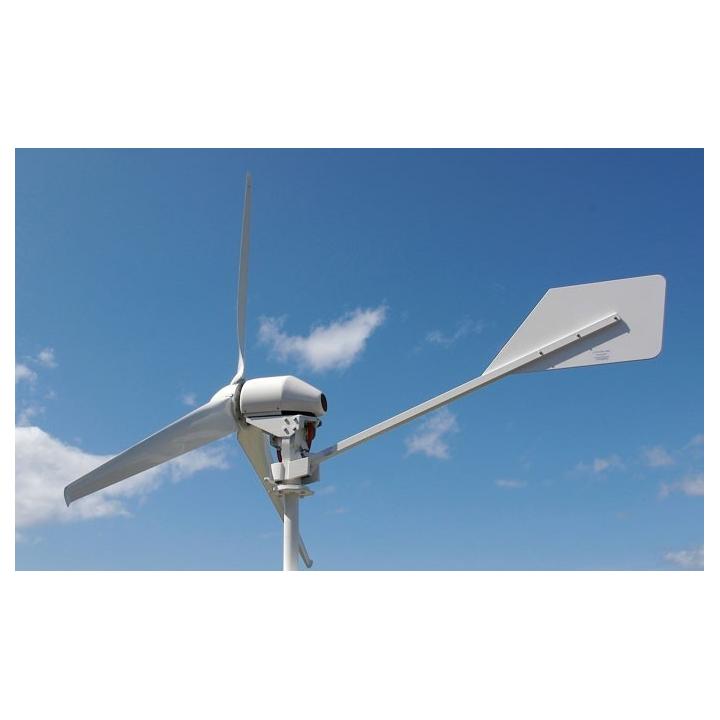

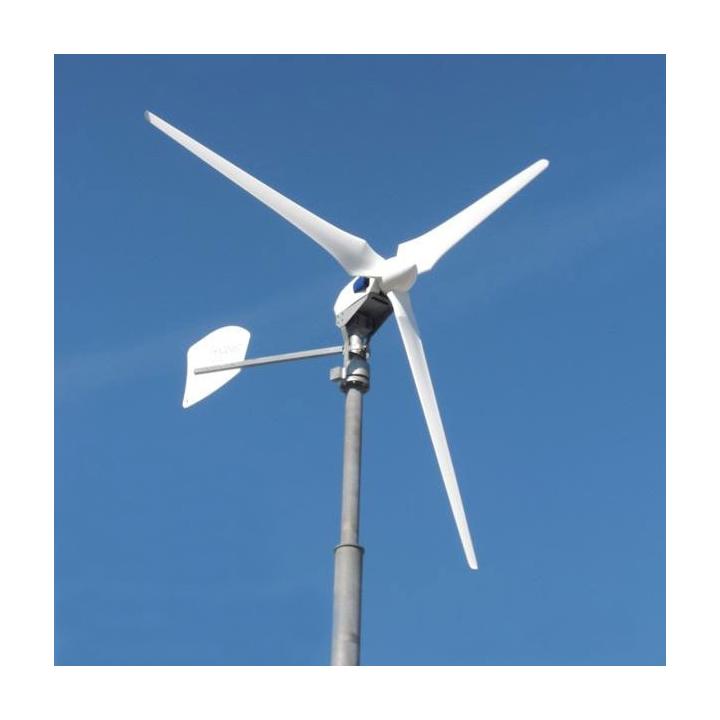

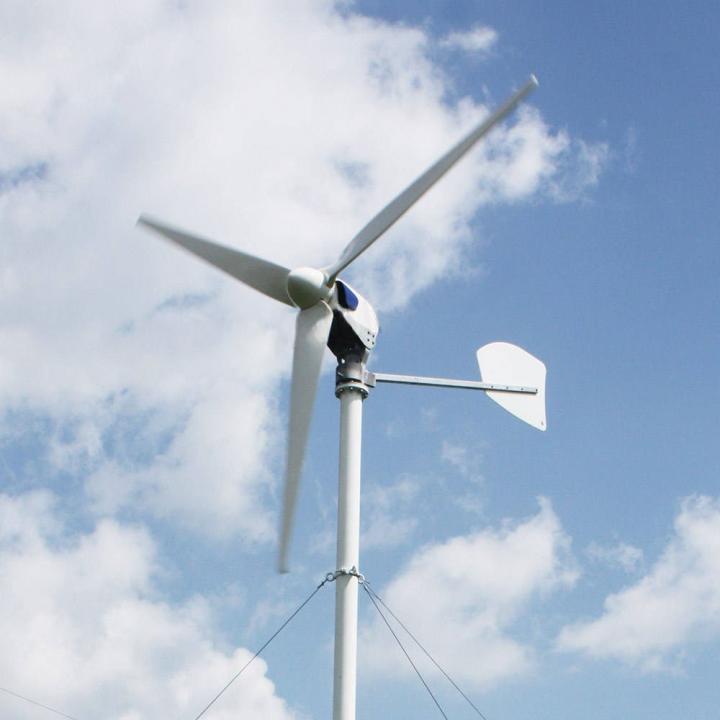

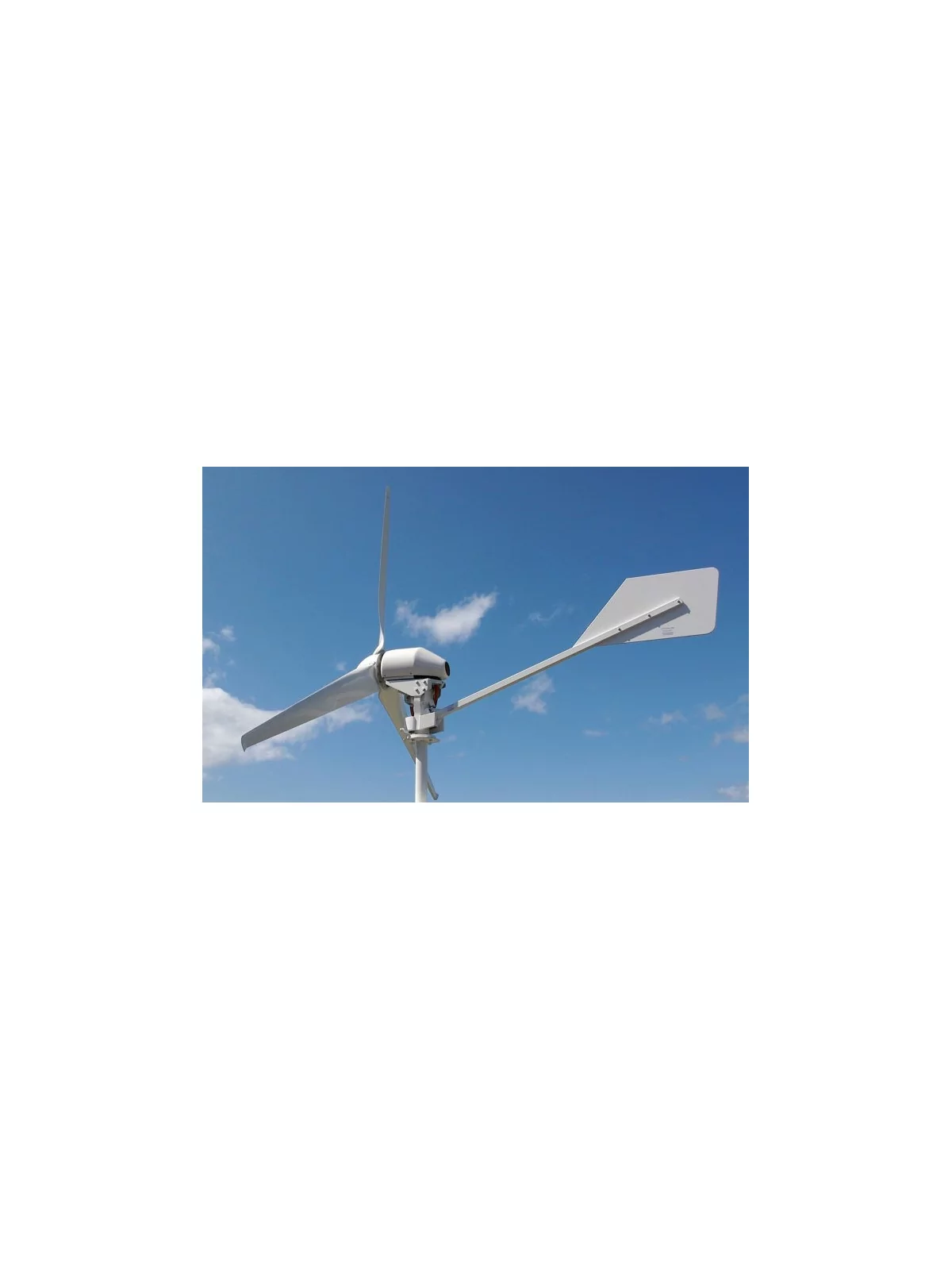

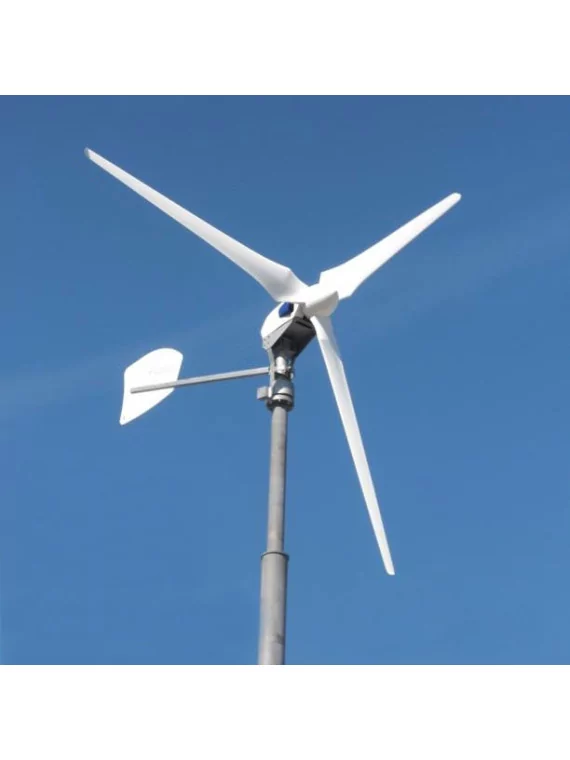

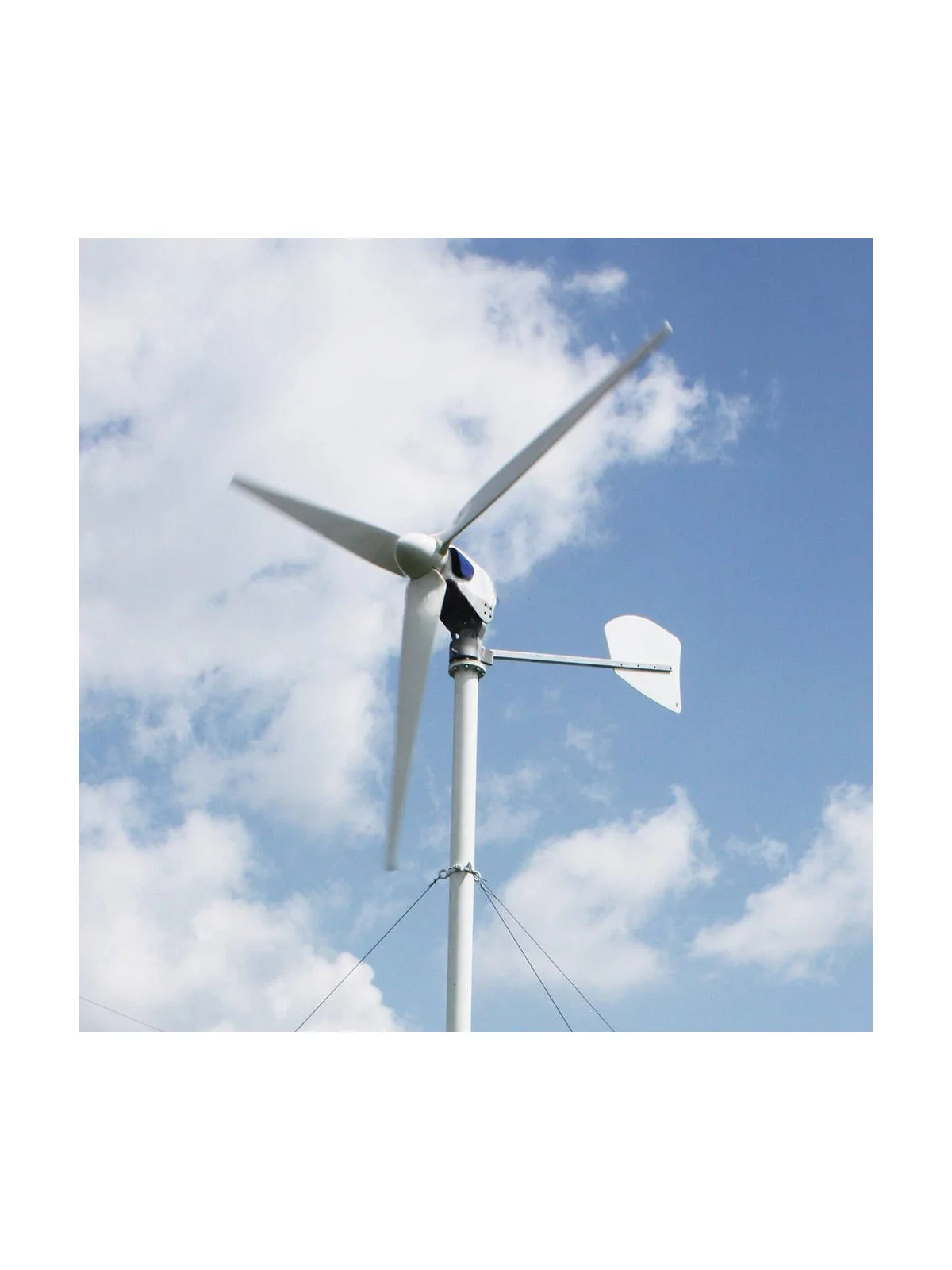

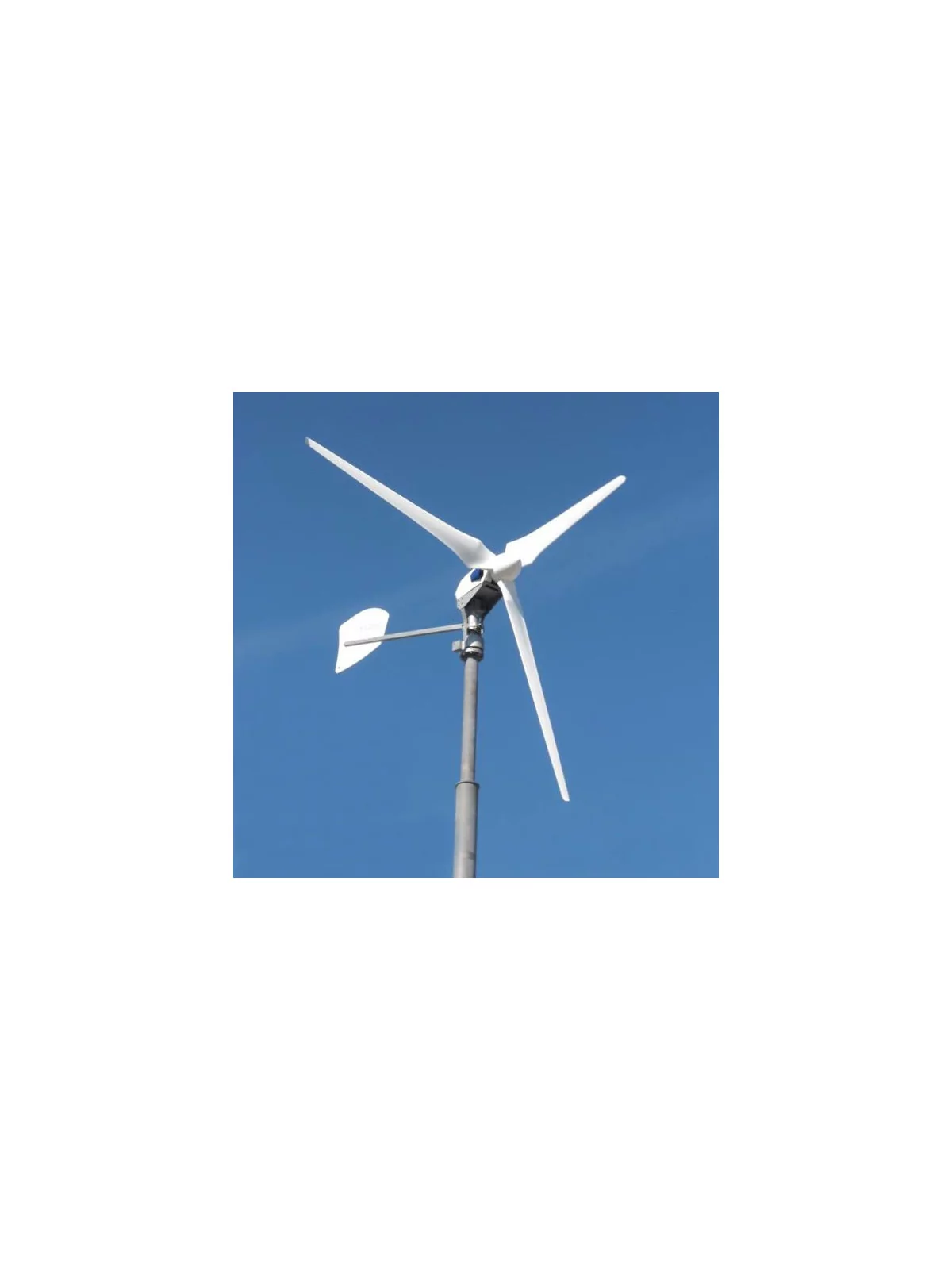

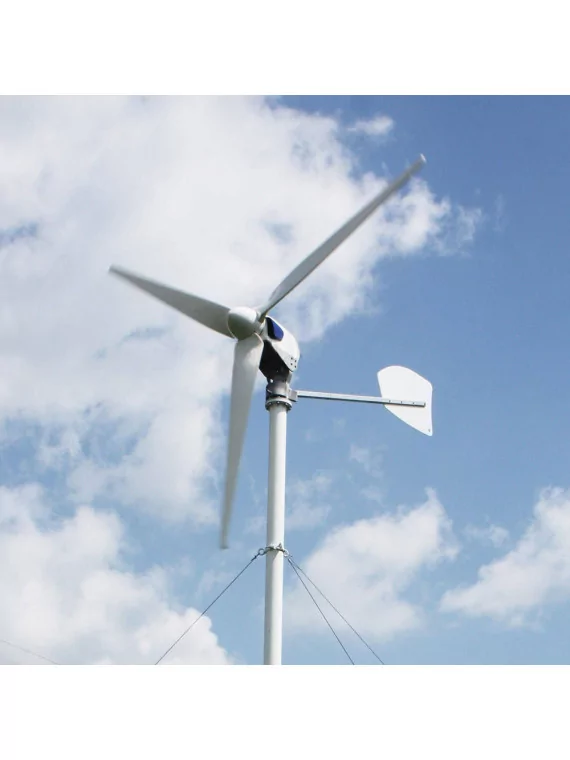

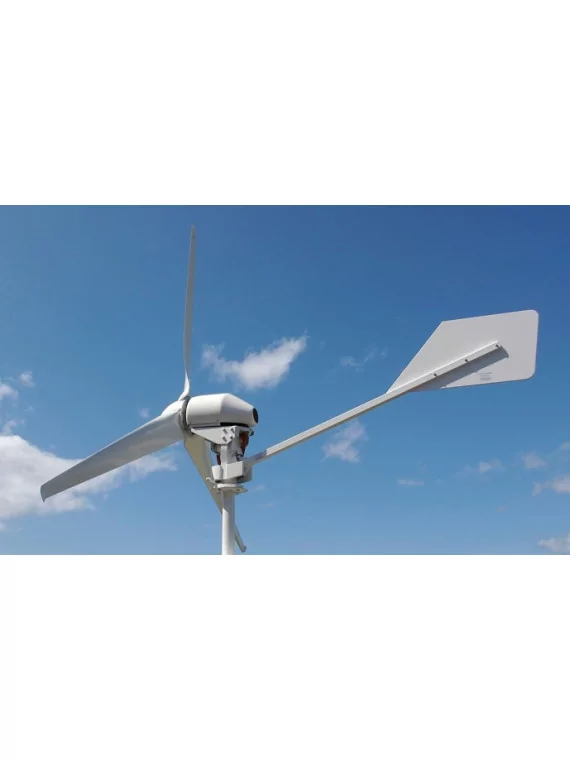

Aerogenerador Braun Antaris de 7,5 kW: potencia, eficiencia y robustez

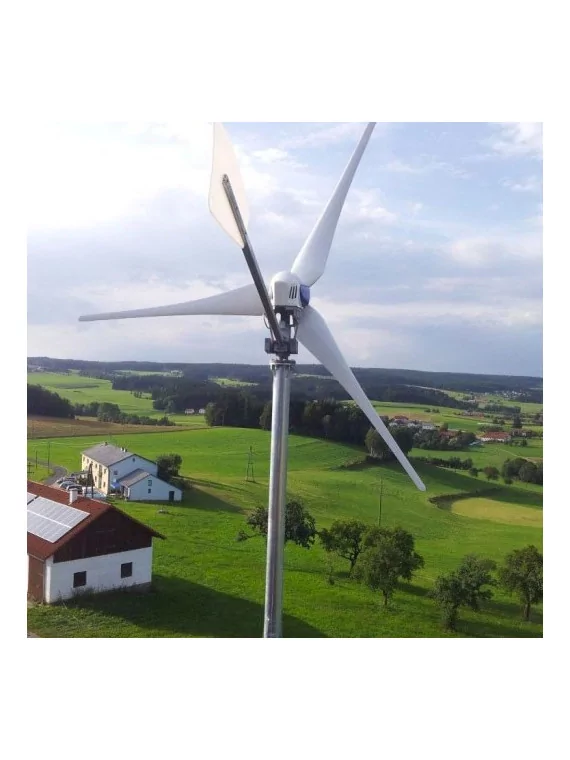

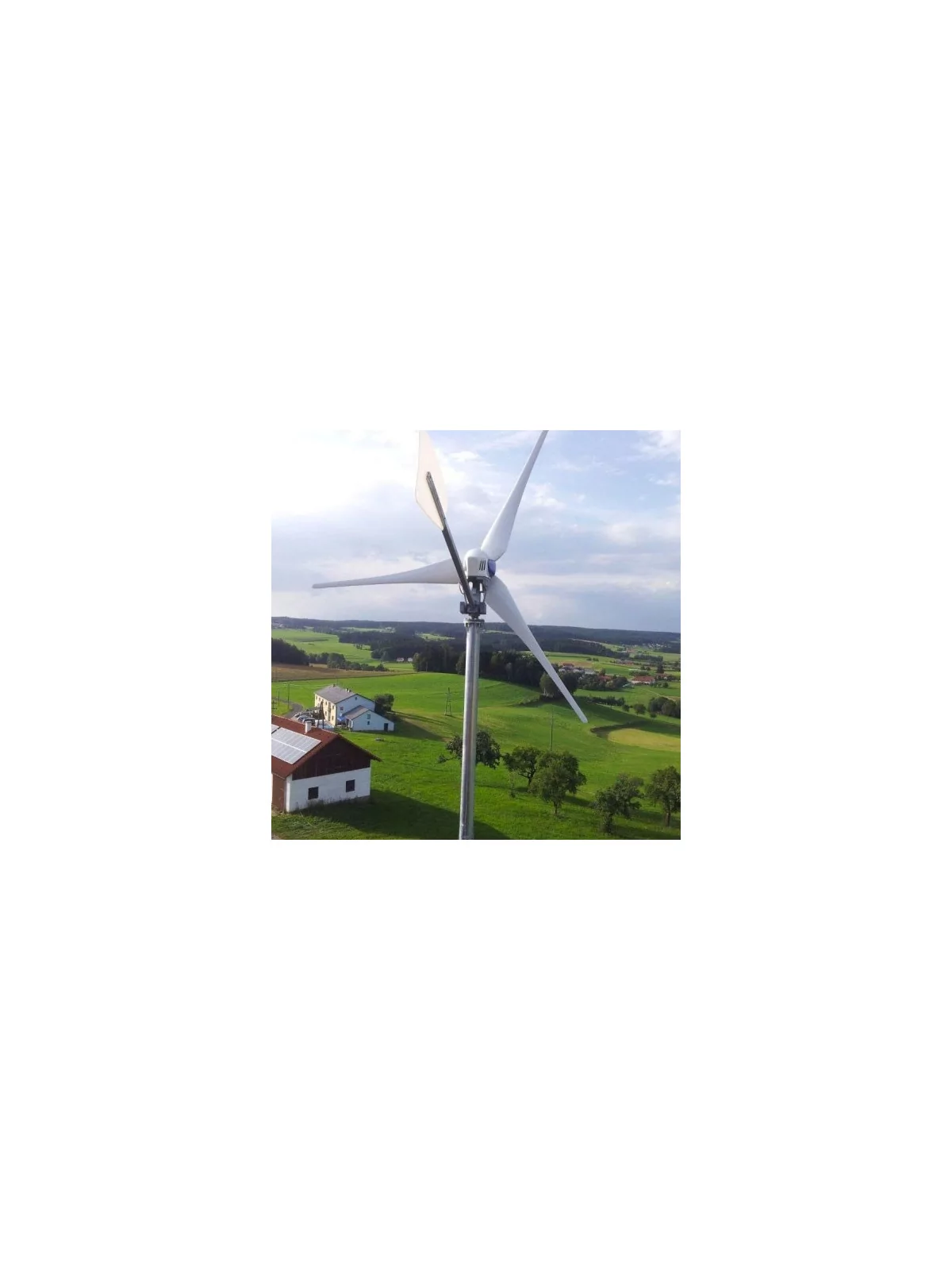

El aerogenerador Antaris es especialmente adecuado para emplazamientos en el interior. Puede utilizarse para cargar baterías de 24 V CC o 48 V CC y alimentar sistemas de calefacción. Gracias a su robusto diseño, el aerogenerador Antaris también es adecuado para lugares expuestos a tormentas.

Las palas del rotor están laminadas a mano y tienen un perfil aerodinámico diseñado por ordenador, además de estar equilibradas estática y dinámicamente. Cada pala tiene un número de identificación y se suministra con la documentación correspondiente. Se ha dado la máxima importancia a que este aerogenerador sea rápido y fácil de instalar.

Gracias a su diseño robusto y sofisticado, el aerogenerador antaris ofrece un excelente rendimiento a un precio muy atractivo. Se pone en marcha muy rápidamente (ya con una velocidad de viento de 2,2 m/s) y funciona de forma silenciosa (43 dB). Esto significa que puede instalarse en zonas residenciales.

---

Especificaciones técnicas

Generador

• Rotor de imanes permanentes sin escobillas ni engranajes.
S
• in mantenimiento
• Imanes permanentes NdFeBo
• muy potentes para un alto rendimiento, soporta temperaturas de hasta 150°C
• Trifásico
• Rectificador
• separado
• Rotación en
• 2
sentidos
• Tensión 0-1000 V
• Inicia la producción a aprox.
7
• 5 rpm
• Potencia: 7.500 vatios a 330 rpm y 400 V
• Curva de potencia
• lineal
• Peso: 87 kg
• Carcasa de
• aluminio, superficie y base de montaje refrigeradas
• Protección
• IP56

---

Rotor

C
• ubo de conexión con brida de aluminio y placa de alivio de
presión
• Tornillos de conexión y contratuercas de acero
inoxidable Palas
• del rotor de fibra de vidrio y fibra de carbono laminada
• Perfil aerodinámico
• diseñado por
ordenador
• Reducción del
• ruido en la punta de las palas
5. Diámetro de las palas
3
• m de diámetro
• Peso de la
• pala: 9,2
kg
• Equilibrado
dinámico
• Sentido de giro contrario
• a las agujas del
reloj
• Velocidad de
• rotación de hasta 300
rpm
• Tapa del rotor en
• PRFV
• Elección del color del
rotor

---

Chasis

E
• lemento de
• soporte: tubo cuadrado de acero inoxidable
• Todas las conexiones roscadas son de acero inoxidable y están provistas de tuercas
• Soporte de
• acero para el generador, configurado para la conexión al bastidor de soporte acimutal, totalmente galvanizado
• Protegido por un sistema patentado de posicionamiento de las pal
as del rotor
• Adaptador de
• mástil con conector de brida (tubo de 139 mm)

---

Protección contra tormentas

I
• nclinación de las palas del rotor en posición de "helicóptero
"
• Control
• electrónico de la turbina

---

Armario de control

S
• istema de control con monitor de
tensión Control electrónico de la turbina
• con
regulador
• Protección del
• conector contra inversión de polaridad
• Control de fase del
• alternador durante el modo de turbina
• Interruptor de parada
• de
emergencia
• Reinicio del interruptor de
• llave (extraíble
)
• Resistencia de frenado de
• 2 x 3 kW

---

Inversor Smart Power Electronics de 7,5 kW

MODERNO - FLEXIBLE - POTENTE

- Carga máxima del aerogenerador 20 kW (SW-10)
- Conexión trifásica a la red con 10 kW (SW-10)
- Gestión flexible e inteligente del consumo propio de la alimentación eléctrica, la calefacción útil, la batería y la carga de descarga mediante 4 salidas de energía de CC independientes
- Contador de energía para suministro eléctrico y calefacción
- Control de potencia reactiva
- Interfaz de batería tampón opcional

RENTABLE - SEGURO

- Funciones de control integradas para un aerogenerador Control inteligente y preciso de la curva característica para un aprovechamiento óptimo del viento
- Curva característica dependiente de la tensión o de la velocidad libremente seleccionable
- Amplias funciones de supervisión, por ejemplo, de la velocidad o de la velocidad del viento
- Interruptor de desconexión KWEA con funciones de seguridad adicionales

COMPACTO

- Conexión directa del generador de partículas sin equipos adicionales
- Amplia gama de tensiones de entrada para generadores de partículas
- Diseño compacto de la carcasa con zona de conexión que se abre por separado
- Refrigeración por convección pasiva en un amplio rango de potencia
- Protección de red/sistema integrada (protección NA según VDE AR-N 4105)

COMUNICACIÓN

- Pantalla gráfica integrada
- Servidor web integrado
- Interfaz cómoda para utilizar y configurar el PC Smart!wind Explorer

CAMPOS DE APLICACIÓN

- Pequeños aerogeneradores
- Pequeñas centrales hidroeléctricas
- Minicogeneración

Características

D generales 5

atos

SW-7.

D

imensiones

656 x 472 x 234 mm

P

eso

42 kg

Clase de

p

rotección

IP54

R demanda

efriger
ación	Aire	pasivo / ventilador controlado a

F -25°C... +

un
cionamiento dentro del rango de temperatura
	40°C - reducción automática de la potencia
Eficiencia

global

No más del 94%.

C

onsumo

p

ropio

< 18 W - Standby

& activa

lt; 83 W - Alimentación

E

ntrada

lado

generador

Tipo de

g fases

ener
ador	excité en permanence / 3

R B6LL

ec
	tificador lado generador
		60...500 V

3

10

... 500 VLL - 10 kW

a plena potencia

600 - máximo

VLL

Rango de tensión de

e nominal

ntrada
(conductor a conductor)	20 A - valor
Corriente de

e 5 s

ntrada
(valor nominal)	40 A - máx.
Potencia de

entrada 15 - valor nominal Corriente de

kW

entrada(valor nominal

)

30 s

kW - máx. 5

Valor

m 0 1

áximo
limitado por la resistencia de la carga	Hz ...	50 Hz
Frecuencia de

entrada Control del

Control de

aislamiento

g

ener
	ador	Control de

temperatura

Control de

velocidad C lado

		ontrol
Salida

red red IGBT

Inversor lado

B6

N 3

úmero

de fases

Potencia de

s

alida

(valor nominal) 7 5

,	kW
Tensión de

salida VLL - valor nominal

400

3

1

8 .

. VLL - valor nominal

.460

Corriente de

salida(valor nominal) 0 A

...11

Frecuencia de

salida 0... 1

Hz
	50 Hz
Concepto de

s de

eparación
sin	transformador - sin aislamiento galvánico
Factor

potencia- cos φ 3 de

<
	%
Factor

potencia - cos φ según VDE 4105

regulado a 1 - regulación

AR-N

Resistencia al

c Supervisión

orto

circuito

de

corriente

Protección de

r

ed
/ sistema - ENS	integrado según VDE AR-N 4105

---

Supervisión del cargador de batería de 48 V CC
