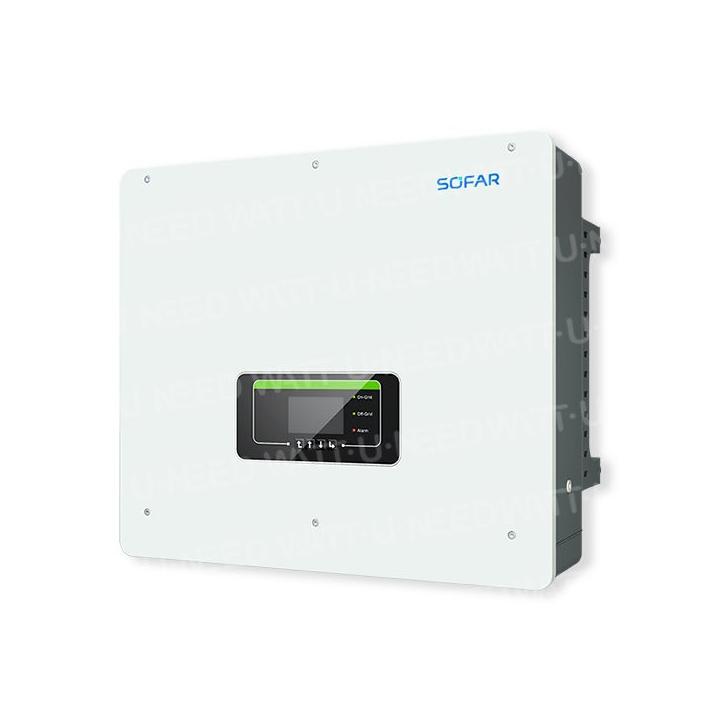

Hybrid-Wechselrichter Sofar Solar Tri 20 kW – HYD20KTL-3PH

2.446,10 €
Inklusive Steuer
HYD20KTL-3PH
0768563820151

Der dreiphasige Hybrid-Wechselrichter Sofar Solar HYD20KTL-3PH (Art.-Nr. HYD20KTL-3PH) ist die Spitzenlösung der HYD-3PH-Serie für leistungsstarke dreiphasige 400-V-Photovoltaikanlagen mit Hochspannungsspeicher und integriertem Notstromausgang (EPS) mit einer Umschaltzeit von <10 ms.

  • Nenn-Wechselstromleistung: 20.000 W / max. 22.000 VA — dreiphasig 3/N/PE 230/400 VAC
  • 2 unabhängige MPPT-Tracker + 2 Batterieanschlüsse (180–800 V, Volllast 400–800 V)
  • Unsymmetrische dreiphasige Notstromversorgung: 20.000 W / 22.000 VA, Umschaltzeit <10 ms
  • Maximaler Wirkungsgrad: 98,2 % (Euro: 97,7 %)
  • Batterieladung/-entladung: 20.000 W Nennleistung — max. Strom 50 A (Spitzenwert 70 A / 60 s)
  • Parallelschaltung: bis zu 10 Einheiten (AC + USV) – Mikronetz bis zu 200 kW
  • Kommunikation: RS485, CAN 2.0, WLAN inklusive (Ethernet / 4G optional)
  • Schutzart: IP65 | SPD DC Typ II + AC Typ III | -30 °C bis +60 °C
  • Garantie: 5 Jahre Herstellergarantie (Verlängerung möglich)

Kompatibel mit der Hochspannungsbatterie Sofar BTS 5K (400 V, erweiterbar von 5,12 kWh bis 40,96 kWh in Schritten von 5,12 kWh) und den 48-V-Niederspannungsbatterien von Pylontech.

Compatible avec :

25A Drehstrom-Überspannungsschutzbox
25A Drehstrom-Überspannungsschutzbox
694,14 €
Voir le produit →
Batteriebox mit automatischer Sicherung Pylontech 125 A DC 250 V + Kabel
Batteriebox mit automatischer Sicherung...
104,02 €
Voir le produit →
Batteriekasten mit automatischer Sicherung 125 A DC 250 V
Batteriekasten mit automatischer Sicherung 125...
61,29 €
Voir le produit →
Batteriekasten mit automatischer Sicherung 2X 125A DC 250V + Kabel
Batteriekasten mit automatischer Sicherung 2X...
180,77 €
Voir le produit →
Batteriekasten mit automatischer Sicherung Delong 125A DC 250V + Kabel
Batteriekasten mit automatischer Sicherung...
97,83 €
Voir le produit →
DC-Busbar-Verteilerkasten 1000 A mit Sicherungen
DC-Busbar-Verteilerkasten 1000 A mit Sicherungen
1.210,00 €
Voir le produit →
Affichage de 6 sur 22 produits compatibles
ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

Sofar HYD20KTL-3PH: Die leistungsstärkste Variante der dreiphasigen HYD-Serie

Der Sofar Solar HYD20KTL-3PH ist das leistungsstärkste Modell der HYD-KTL-3PH-Serie mit einer Nenn-Wechselstromleistung von 20.000 W (max. 22.000 VA). Es wurde für maximale Effizienz ohne Transformator konzipiert und richtet sich an große Häuser mit hohem Prosumer-Koeffizienten, KMU, landwirtschaftliche Betriebe und Leichtindustrieanlagen, die Solarstromerzeugung, Hochspannungsspeicherung und dreiphasige Stromversorgungssicherheit unter allen Umständen kombinieren möchten.





20 kW dreiphasig: Spitzenleistung und -wirkungsgrad

Der HYD20KTL-3PH basiert auf derselben Hardware-Plattform wie der HYD15KTL-3PH und liefert 5 kW mehr Leistung (20.000 W Nenn-Wechselstromleistung gegenüber 15.000 W) in einem identischen 37 kg schweren Gehäuse. Der maximale Wirkungsgrad liegt weiterhin bei 98,2 % (Euro 97,7 %), was ihn zu einem der effizientesten dreiphasigen Hybrid-Wechselrichter auf dem Markt in dieser Leistungsklasse macht.

  • Nenn-Wechselstromleistung: 20.000 W / max. 22.000 VA (Netz)
  • Nenn-EPS-Leistung: 20.000 W / 22.000 VA – Spitzenleistung 22.000 VA für 60 s
  • Maximaler Wirkungsgrad: 98,2 % — Euro-Wirkungsgrad: 97,7 %
  • Wirkungsgrad bei Batterie-Lade-/Entladevorgang: 97,8 %
  • THDi am Ausgang < 3 % — Leistungsfaktor: 1 (einstellbar ±0,8)
  • Standby-Leistungsaufnahme: < 15 W — Transformatorlos
  • Kühlung durch Zwangsluftumwälzung — Max. Höhe: < 4.000 m





Hochspannungsspeicher: optimiert für die Sofar BTS 5K-Batterie

Der Batteriespannungsbereich bei voller Ladung des HYD20KTL-3PH liegt zwischen 400 und 800 V – eine Eigenschaft, die ihn vom HYD15KTL-3PH (300–800 V) unterscheidet und ihn besonders geeignet für die Hochspannungsbatterie Sofar BTS 5K (400 V – 5,12 kWh) macht. Diese Batterie lässt sich in Modulen von 5,12 kWh bis zu 40,96 kWh (8 Module + 2 BDU) stapeln und eignet sich ideal für Anlagen mit hohem Speicherbedarf.



Kompatibilitätstabelle für Batterien

Batterie Spannung Kapazität BMS-Protokoll Kompatibel mit HYD20KTL-3PH
Sofar BTS 5K 400 V (HT) 5,12 kWh/Modul – bis zu 40,96 kWh CAN / RS485 ✅ Empfohlen
Pylontech US5000 48 V (Niederspannung) 4,8 kWh/Modul CAN / RS485 ✅
Pylontech US3000C 48 V (Niederspannung) 3,5 kWh/Modul CAN / RS485 ✅
Pylontech US2000C 48 V (Niederspannung) 2,4 kWh/Modul CAN / RS485 ✅
Pylontech H48050 48 V (Niederspannung) 2,4 kWh/Modul CAN / RS485 ✅
Hochspannungs-Blei-Säure-Batterien 180–800 V Variabel RS485 ✅

Die beiden unabhängigen Batterieanschlüsse ermöglichen es, die Kapazität auf zwei separate Bänke zu verteilen oder die Nenn-Lade-/Entladeleistung auf bis zu 20.000 W (10.000 W pro Anschluss) zu erhöhen. Das BMS wird automatisch über CAN oder RS485 verwaltet.





Integrierte dreiphasige EPS-Notstromversorgung – Umschaltung <10 ms

Bei einem Netzausfall schaltet der HYD20KTL-3PH in weniger als 10 ms in den EPS-Modus (Emergency Power Supply) um. Der unsymmetrische dreiphasige EPS-Ausgang liefert bis zu 22.000 VA Spitzenleistung für 60 Sekunden – ausreichend, um die Einschaltströme der anspruchsvollsten dreiphasigen Lasten (Wärmepumpen, Kompressoren, Industriemotoren) aufzunehmen.

  • EPS-Umschaltung: <10 ms (von Sofar bestätigt)
  • Nennleistung EPS: 20.000 W / 22.000 VA
  • Spitzenleistung der USV: 22.000 VA für 60 s
  • Unterstützung für unsymmetrischen Dreiphasenausgang
  • Bis zu 10 Einheiten parallel → dreiphasiges Mikronetz bis zu 200 kW





Intelligentes Energiemanagement

Das integrierte Energiemanagementsystem bietet mehrere Modi, die direkt über das LCD-Display oder über die mobile App konfiguriert werden können:

  • Eigenverbrauchsmodus: Solarpriorität, Batterieladung mit Überschuss, Einspeisung des Rests ins Netz
  • Zeitfenster (Time of Use): Lade-/Entladeregeln nach Uhrzeit, Datum oder Wochentag
  • Off-Grid-/Notstrommodus: autonome Stromversorgung über Batterie + Solarmodule
  • Parallelschaltung mehrerer Einheiten: bis zu 10 HYD20KTL-3PH für Projekte bis zu 200 kW

👉 Um die für Ihr Projekt geeignete Konfiguration auszuwählen, lesen Sie unseren umfassenden Leitfaden zu Hybrid-Wechselrichtern 2025.





Verkabelung und BMS-Kommunikation: Sofar HYD COM-Anschluss

Die Kommunikation zwischen Wechselrichter und Batterie (BMS) erfolgt über den COM-Anschluss des HYD20KTL-3PH. Eine fehlerhafte Verkabelung ist eine der Hauptursachen für Fehlfunktionen von Sofar HYD-Anlagen. Lesen Sie vor der Inbetriebnahme unseren entsprechenden Artikel:

👉 So schließen Sie den COM-Anschluss eines Sofar HYD-Wechselrichters korrekt an





Überwachung und Monitoring über SolarmanSmart

Der HYD20KTL-3PH wird mit einem WLAN-Stick für die sofortige Verbindung mit dem Sofar View / SolarmanSmart-Portal geliefert. Die kostenlose App (iOS und Android) ermöglicht die Echtzeit-Überwachung der PV-Produktion, des Batteriestatus, des Netzverbrauchs und des Energieflusses.

  • WLAN inklusive (Stick) – Ethernet und 4G optional
  • Kostenlose SolarmanSmart-App – für Installateure mit mehreren Standorten
  • Produktionsverlauf, Warnmeldungen und Ferndiagnose
  • Firmware-Update per Fernzugriff





Installation

Dank seiner identischen Abmessungen wie beim HYD15KTL-3PH (571,4 × 515 × 264,1 mm, 37 kg) lässt sich der HYD20KTL-3PH unter denselben Bedingungen installieren – Wandmontage im Innen- oder Außenbereich (IP65), MC4-Klemmen auf der DC-Seite und 5P-Steckverbinder auf der AC-Seite für Netz und EPS.

  • Wandmontage – Gewicht: 37 kg | Abmessungen: 571,4 × 515 × 264,1 mm
  • DC-Anschluss: MC4 | AC-Anschluss für Netz und Notstrom: 5P-Stecker
  • Integrierter DC-Leistungsschalter + PV-SPD Typ II + AC-SPD Typ III
  • Temperatur: -30 °C bis +60 °C | Luftfeuchtigkeit: 0–100 % | IP65 | Höhe: < 4 000 m
  • Netznormen: EN 50549, VDE, IEC 0-16/0-21, G98/G99, UTE C15-712-1

Möchten Sie ein komplettes Kit rund um den HYD20KTL-3PH zusammenstellen?
Fordern Sie eine individuelle Solaranalyse an →





FAQ – Sofar Solar Tri 20 kW Hybrid-Wechselrichter – HYD20KTL-3PH

1. Was ist der Sofar Solar Hybrid-Wechselrichter HYD20KTL-3PH und für welchen Zweck ist er konzipiert?+
Der Sofar Solar HYD20KTL-3PH ist ein transformatorloser dreiphasiger Hybrid-Wechselrichter mit 20.000 VA / 20.000 W – das leistungsstärkste Modell der HYD-TL-3PH-Reihe. Er sorgt für die Umwandlung von Solarenergie in dreiphasigen Wechselstrom mit 230/400 V, die Steuerung der Speicherung in Hochspannungsbatterien sowie eine dreiphasige, unsymmetrische Notstromversorgung (EPS) bei Netzausfall. Mit einem maximalen Wirkungsgrad von 98,2 % und einem europäischen Wirkungsgrad von 97,7 % ist er wie geschaffen für große Wohnanlagen mit hohem Verbrauch, KMU, landwirtschaftliche Betriebe und Mikronetzprojekte, die maximale Leistung und Skalierbarkeit erfordern.
2. Was ist der Unterschied zwischen dem HYD20KTL-3PH und dem HYD15KTL-3PH?+
Beide Modelle verfügen über dieselbe Architektur (2 MPPT, 2 Batterieeingänge, Parallelschaltung von bis zu 10 Einheiten, unsymmetrischer dreiphasiger Wechselrichter, identische Abmessungen und Gewicht: 571,4 × 515 × 264,1 mm / 37 kg) sowie dieselben Zertifizierungen. Die wesentlichen Unterschiede liegen in der Leistung: Das HYD20KTL-3PH liefert 20.000 W (gegenüber 15.000 W), mit einem Nennausgangsstrom von 29 A (gegenüber 21,7 A) und einem Batteriespannungsbereich bei Volllast von 400–800 V (gegenüber 300–800 V beim 15K). Auch die Nennleistung für das Laden/Entladen der Batterie ist höher: 20.000 W verteilt auf 2 Eingänge (jeweils 10.000 W gegenüber 7.500 W). Der HYD20KTL-3PH ist daher vorzuziehen, sobald der Drehstromverbrauch 15 kW übersteigt oder die PV-Anlage eine höhere Umwandlungskapazität rechtfertigt.
3. Welche Batterien sind mit dem Sofar HYD20KTL-3PH kompatibel und welche Speicherkapazität ist möglich?+
Der HYD20KTL-3PH unterstützt Hochspannungs-Lithium-Ionen- und Blei-Säure-Batterien mit einem Spannungsbereich von 180 bis 800 V (Nennspannung 600 V, Bereich bei voller Ladung 400–800 V). Er verfügt über 2 unabhängige Batterieeingänge, die über CAN oder RS485 kommunizieren, was eine in Schritten von 2,5 kWh skalierbare Kapazität ermöglicht. Er ist kompatibel mit den Sofar Solar BTS 5K-Batterien (in Konfiguration mit BDU, von 5,12 bis 40,96 kWh), Pylontech (US2000C, US3000C, US5000, H48050, UP2500) sowie mit einer großen Auswahl an Hochspannungsbatterien kompatibel. Der maximale Lade-/Entladestrom beträgt 50 A (25 A pro Eingang), mit einer Spitzenleistung von 70 A (35 A pro Eingang) für 60 Sekunden.
4. Wie funktioniert der EPS-Notausgang des HYD20KTL-3PH bei einem Netzausfall?+
Der HYD20KTL-3PH verfügt über einen dedizierten dreiphasigen EPS-Anschluss (Emergency Power Supply), der bei einem Netzausfall automatisch in weniger als 10 ms umschaltet – eine für Ihre Geräte nicht wahrnehmbare Verzögerung. Ein wesentliches Merkmal ist die Fähigkeit, unsymmetrische dreiphasige Lasten (unterschiedliche Lasten auf jeder Phase) zu versorgen, was der Realität in einem Haushalt oder einem gewerblichen Betrieb entspricht. Im EPS-Modus beträgt die Nennausgangsleistung 20.000 W bei einem maximalen Strom von 32 A und einer Spitzenleistung von 22.000 VA für 60 Sekunden zum Starten von Lasten mit hoher Trägheit (Motoren, Kompressoren, Klimaanlagen). Angeschlossene und ausreichend geladene Batterien sind erforderlich.
5. Können mehrere HYD20KTL-3PH-Wechselrichter parallel geschaltet werden, um die Leistung zu erhöhen?+
Ja. Der HYD20KTL-3PH unterstützt den Parallelbetrieb von bis zu 10 Geräten, sowohl am Netz-AC-Anschluss als auch am EPS-Anschluss. Dadurch lässt sich eine Gesamtleistung von 200 kW – im Netz- oder Notstrombetrieb – erreichen, was ihn zu einer der skalierbarsten Lösungen auf dem Markt für industrielle Mikronetze, große landwirtschaftliche Standorte oder Gemeinschaftsprojekte macht. Diese Skalierbarkeit ermöglicht es, mit einem oder zwei Geräten zu beginnen und die Kapazität schrittweise entsprechend den sich ändernden Anforderungen zu erweitern, ohne die Architektur zu ändern.
6. Welche Betriebsmodi und Steuerungsoptionen bietet der HYD20KTL-3PH?+
Der Wechselrichter verfügt über ein integriertes EMS (Energy Management System), das über das LCD-Display oder die App konfiguriert werden kann: automatischer Eigenverbrauch, Zeitprogrammierung (Nebenzeiten/Spitzenzeiten), Regeln nach Wochentagen, Netzeinspeisung und Inselbetrieb. Das integrierte LCD-Display ermöglicht in Verbindung mit der Bluetooth-Konnektivität und der App eine Konfiguration ohne PC. Ein WLAN-Stick wird standardmäßig mitgeliefert, um auf das Sofar-Überwachungsportal zuzugreifen; Ethernet- und 4G-Optionen sind verfügbar. Die Kommunikation erfolgt über RS485 und CAN 2.0. Der Standby-Verbrauch liegt unter 15 W, wodurch der Energieverbrauch in Zeiten der Inaktivität minimiert wird.
7. Über welche Zertifizierungen und integrierten Schutzvorrichtungen verfügt der Sofar HYD20KTL-3PH?+
Der HYD20KTL-3PH ist nach den wichtigsten europäischen Normen für Netzanschlüsse zertifiziert: VDE V 0124-100, V0126-1-1 und VDE-AR-N 4105 (Deutschland), IEC 0-16 / IEC 0-21 (Italien), EN 50549, G98 / G99 (Vereinigtes Königreich), UTE C15-712-1 (Frankreich) sowie die Sicherheitsnormen IEC 62109-1, IEC 62109-2 und IEC 62040-1. Die EMV-Konformität ist gemäß EN 61000-6-1 und EN 61000-6-3 gewährleistet. Der Wechselrichter verfügt über umfassende Schutzvorrichtungen: DC-Schalter, SPD Typ II auf der PV-Seite und Typ III auf der AC-Seite, Inselbetriebsschutz, Reststromerkennung, Isolationswiderstandserkennung und Schutz vor Batterieumkehr.
8. Wie lauten die Abmessungen, das Gewicht und die Installationsbedingungen des Sofar HYD20KTL-3PH?+
Der Wechselrichter misst 571,4 × 515 × 264,1 mm (H × B × T) und wiegt 37 kg – das Format entspricht dem des HYD15KTL-3PH, was ein Upgrade oder einen Austausch ohne Änderung der Wandhalterung vereinfacht. Dank seiner Zwangsluftkühlung (Lüfter) kann er seine Leistung auch unter Volllast in warmen Umgebungen aufrechterhalten. Wandmontage, Schutzart IP65 für den Innen- und Außenbereich. Betriebstemperaturbereich: -30 °C bis +60 °C, relative Luftfeuchtigkeit 0–100 %, maximale Höhe 4.000 m. Standby-Leistungsaufnahme unter 15 W.
HYD20KTL-3PH

Datenblatt

Wechselrichterleistung in VA
20000 VA
MPPT/PWM
MPPT
Phase
Triphasé
Anzahl der MPPTs
2 MPPT
Breite
515 mm
Höhe
571,4 mm
Dicke
264.1 mm
Art des Wechselrichters
Hybride
Gewicht
37 kg

Spezifische Referenzen

upc
768563820151
ean13
0768563820151
