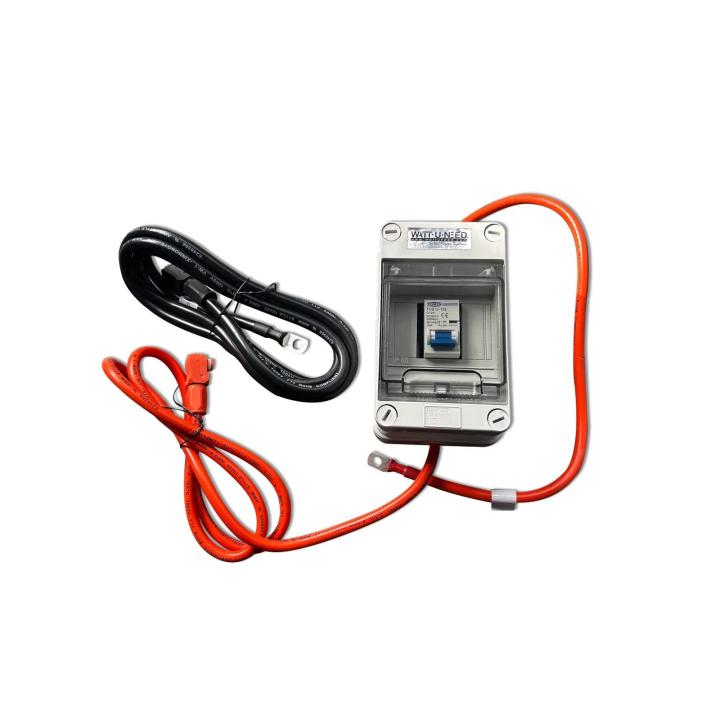

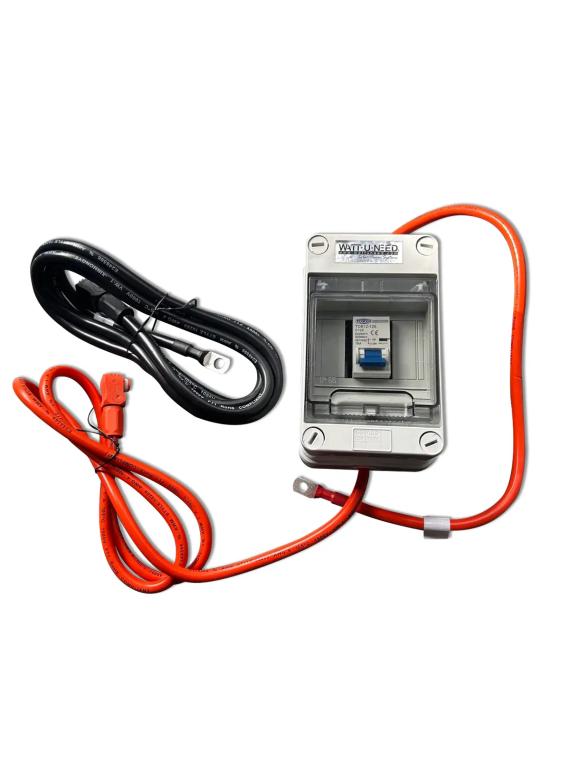

Batteriebox mit automatischer Sicherung Pylontech 125 A DC 250 V + Kabel

Batteriekasten mit automatischer Sicherung Pylontech 125 A DC 250 V + Kabel

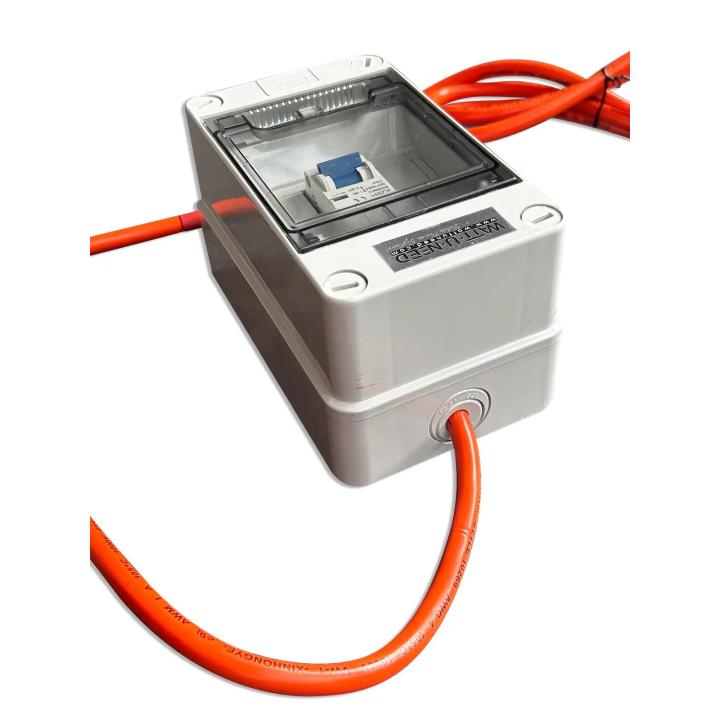

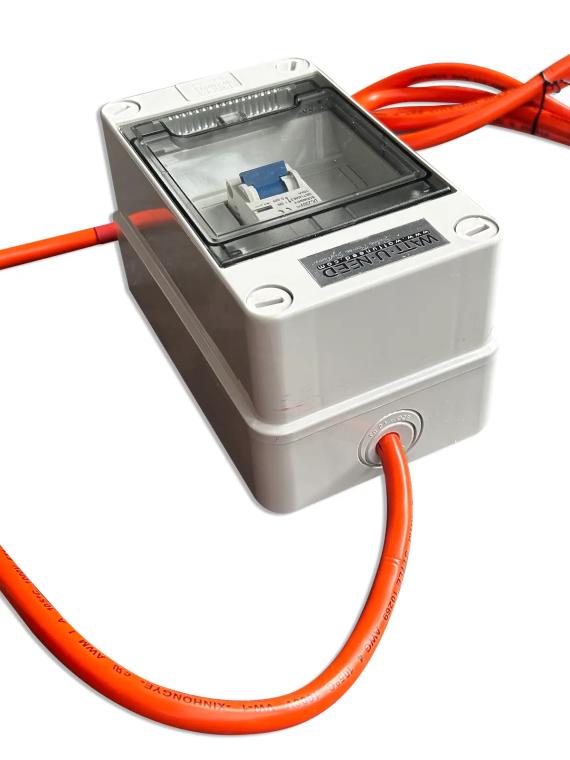

Dieser Sicherungskasten Pylontech 125 A DC 250 V wurde speziell entwickelt, um Ihre an eine Solaranlage angeschlossene Lithium-Batteriekette abzusichern. Dank seiner automatischen Sicherung der Klasse T reagiert er schnell auf Überströme und schützt Ihre Module im Falle eines Kurzschlusses. Das robuste, montagefertige Gehäuse enthält isolierte Klemmen, Schrauben und Kabelkanäle, um die Installation zu vereinfachen. Es eignet sich ideal für Anlagen von 96 V bis 250 V und sorgt für eine längere Lebensdauer Ihrer Batterien bei gleichzeitig einfacher Handhabung. Kompatibel mit Pylontech-Modulen, Wechselrichtern und Batterien.

Vorteile

• Optimale Sicherheit: Schutz vor Überlastung, Kurzschlüssen und Brandgefahr
• Kompatibel mit Photovoltaikanlagen: entwickelt für Pylontech-Batterien mit 125 A bis 250 V DC
• Einfache Installation: einbaufertiger Schaltkasten mit +/–-Klemmen, Schrauben und Kabelkanälen im Lieferumfang enthalten
• Zuverlässige Leistung: automatische Sicherung der Klasse T für eine schnelle Reaktion auf Überstrom

Lieferumfang:

1x Automatische Sicherung 125 A DC 250 V

• Anzahl der Pole: 1
• Nennstrom: 125 A
• Schaltleistung: 4 kA
• Zertifizierung: CE, ISO9001

1x PaarPylontech-Batterieanschlusskabel

Pylontech-Batterieanschlusskabel

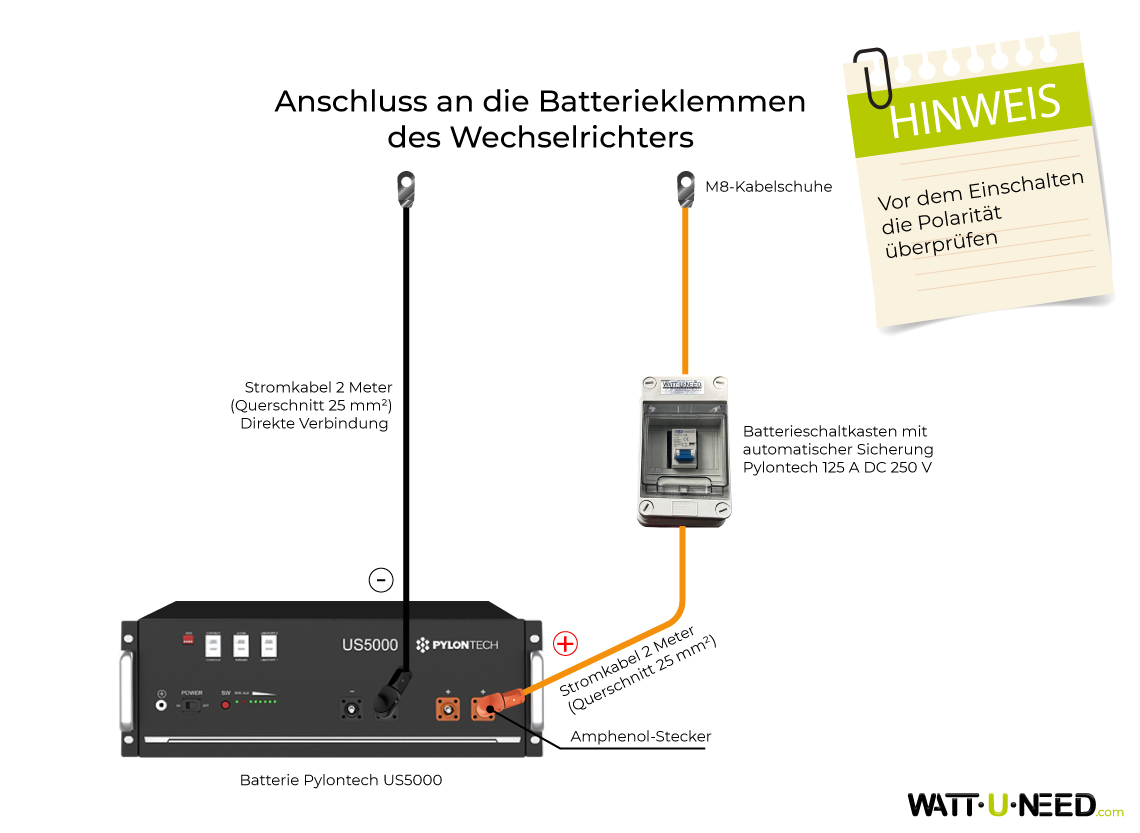

Dieser Kabelsatz dient zum Anschluss der Pylontech-Batterien US2000, US3000C und US5000 an einen Wechselrichter.

Er umfasst:

• 2 Leistungskabel à 2 Meter (Querschnitt 25 mm²)
• Steckverbinder: 2 Amphenol-Stecker + 2 M8-Kabelschuhe

Er gewährleistet eine sichere, leistungsstarke und dauerhafte Verbindung und eignet sich ideal für private oder gewerbliche Energiespeichersysteme.

Dimensionierung des Stromkabels

Die Dimensionierung des Stromkabels dieses Batterieschranks ist ein wesentlicher Faktor, um sowohl die Sicherheit als auch die Leistung Ihrer Anlage zu gewährleisten. Dieser Schrank, der mit einem 125-A-DC-Schutz ausgestattet ist, wird mit Kabeln mit 25 mm² Querschnitt geliefert, einem Querschnitt, der perfekt für den Standardeinsatz bei kurzer Länge (ca. 2 Meter) geeignet ist. Diese Konfiguration ermöglicht es, den Nennstrom zu übertragen und gleichzeitig Verluste zu begrenzen.

Bei einer Installation mit größerer Entfernung zwischen den Batterien und dem Wechselrichter wird jedoch empfohlen, den Kabelquerschnitt zu vergrößern, um den Spannungsabfall zu begrenzen, der insbesondere bei Niederspannungs-Gleichstrom (48 V) kritisch ist. Als Richtwert wird ein Querschnitt von 35 mm² ab einer Entfernung von 3 bis 5 Metern empfohlen, sowie 50 mm² für größere Längen oder Anlagen mit hoher Leistung (mehrere Batterien oder Wechselrichter mit hoher Kapazität).

Ein richtig dimensioniertes Kabel verhindert nicht nur eine Überhitzung, sondern optimiert auch den Gesamtwirkungsgrad Ihres Speichersystems. Im Zweifelsfall wird empfohlen, die Dimensionierung von einem Fachmann überprüfen zu lassen oder sich auf die vollständigen Spezifikationen Ihrer Anlage zu stützen.

Um Sie bei der Dimensionierung Ihrer Anlage zu unterstützen, können Sie unseren online verfügbaren Spannungsabfallrechner nutzen; unser Team steht Ihnen bei Fragen oder Überprüfungen auch gerne unter der Adresse info@wattuneed.com zur Verfügung.
