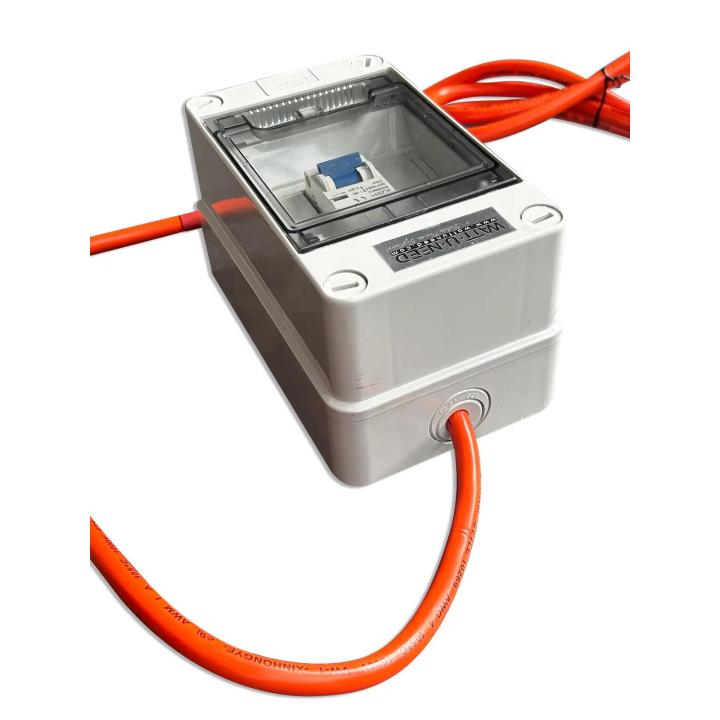

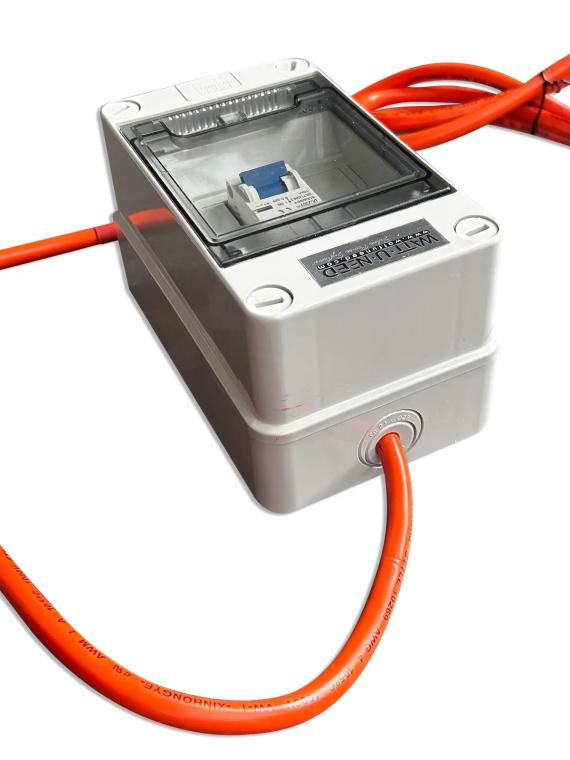

Coffret batterie avec fusible automatique Pylontech 125A DC 250V + câble

Coffret batterie Avec Fusible Automatique Pylontech 125 A DC 250 V + câble

Ce coffret fusible Pylontech 125 A DC 250 V est spécialement conçu pour sécuriser votre chaîne de batteries lithium liées à un système solaire. Grâce à son fusible automatique classe T, il réagit rapidement aux surintensités et protège vos modules en cas de court-circuit. Son coffret robuste, prêt à monter, comprend des bornes isolées, vis, et goulottes pour faciliter la pose. Idéal pour les installations de 96 V à 250 V, il assure une meilleure longévité de vos batteries tout en offrant une grande simplicité d’usage. Compatible avec les panneaux, onduleurs et batteries Pylontech.

Avantages

• Sécurité optimale : protection contre surcharges, court-circuits et risques d’incendie
• Compatibilité photovoltaïque : conçu pour batteries Pylontech 125 A jusqu’à 250 V DC
• Installation facile : coffret prêt à poser avec bornes +/–, vis et goulottes incluses
• Performance fiable : fusible automatique classe T pour une réaction rapide aux surintensités

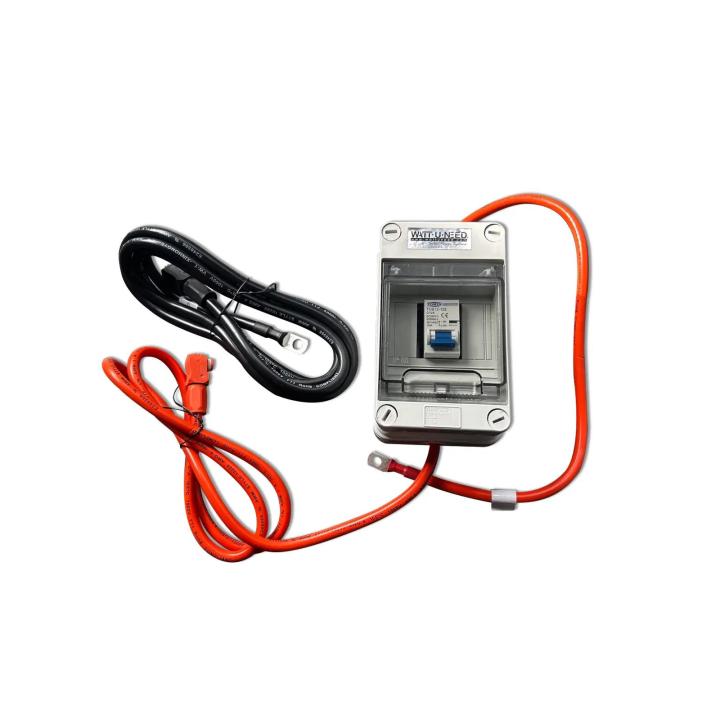

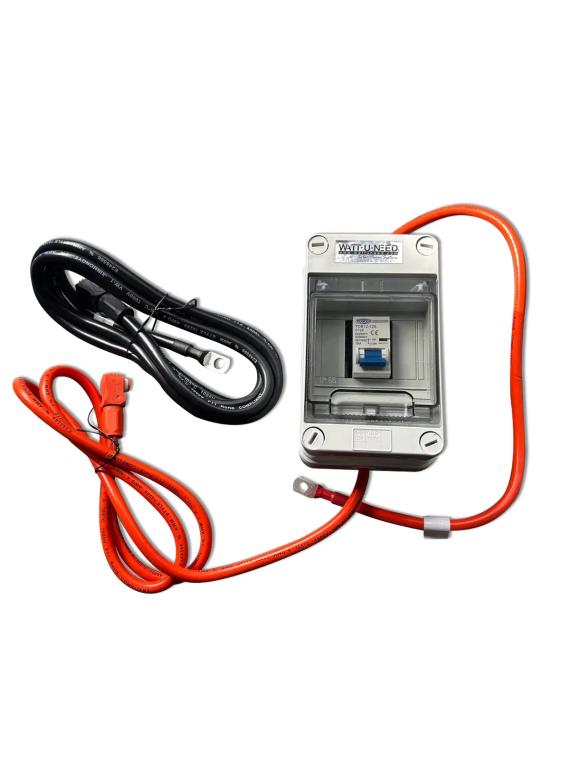

Contenu du coffret :

1x Fusible automatique 125A DC250V

• Nombre de pôles : 1
• Courant nominal : 125A
• Pouvoir de coupure : 4KA
• certificat : CE, ISO9001

1X Paire de câble de connexion de batterie Pylontech

Câbles de connexion de batterie Pylontech

Jeu de câbles est conçu pour connecter les batteries Pylontech US2000, US3000C et US5000 à un onduleur.

Il comprend :

• 2 câbles de puissance de 2 mètres (25 mm² de section)
• Connecteurs : 2 fiches Amphenol + 2 cosses M8

Il assure une connexion sûre, performante et durable, idéale pour les systèmes de stockage d’énergie résidentiels ou professionnels.

Dimensionnement du câble d’alimentation

Le dimensionnement du câble d’alimentation de ce coffret batterie est un élément essentiel pour garantir à la fois la sécurité et les performances de votre installation. Ce coffret, équipé d’une protection 125 A DC, est fourni avec des câbles en 25 mm², une section parfaitement adaptée pour une utilisation standard avec une longueur courte (environ 2 mètres). Cette configuration permet de supporter le courant nominal tout en limitant les pertes.

Cependant, dans le cas d’une installation avec une distance plus importante entre les batteries et l’onduleur, il est recommandé d’augmenter la section du câble afin de limiter la chute de tension, particulièrement critique en courant continu basse tension (48 V). À titre indicatif, une section de 35 mm² est conseillée au-delà de 3 à 5 mètres, et 50 mm² pour des longueurs supérieures ou des installations à forte puissance (plusieurs batteries ou onduleur de forte capacité).

Un câble correctement dimensionné permet non seulement d’éviter les échauffements, mais aussi d’optimiser le rendement global de votre système de stockage. En cas de doute, il est recommandé de faire valider le dimensionnement par un professionnel ou de se baser sur les spécificités complètes de votre installation.

Pour vous accompagner dans le dimensionnement de votre installation, vous pouvez utiliser notre calculateur de chute de tension disponible en ligne ; notre équipe reste également à votre disposition pour toute question ou vérification via l’adresse info@wattuneed.com.
