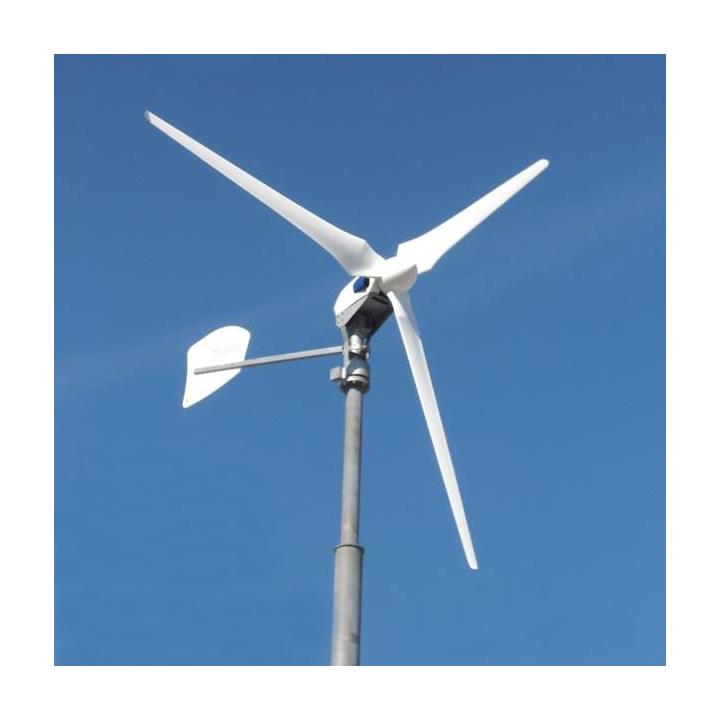

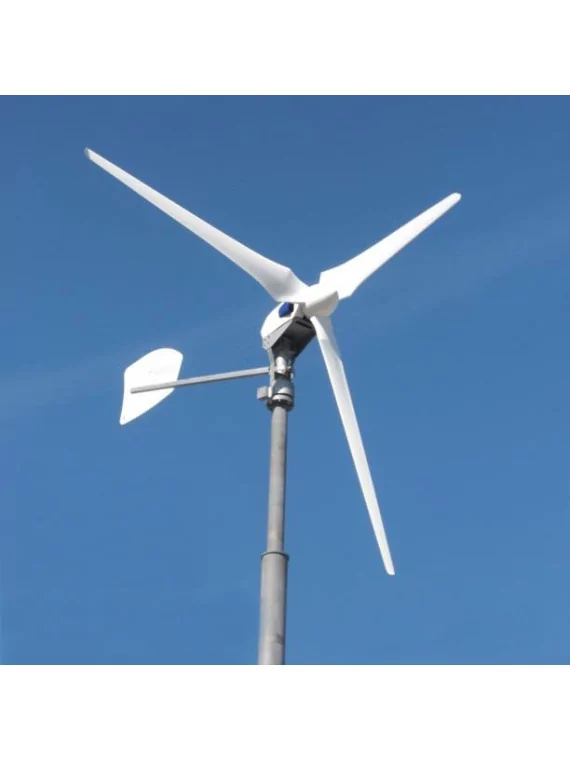

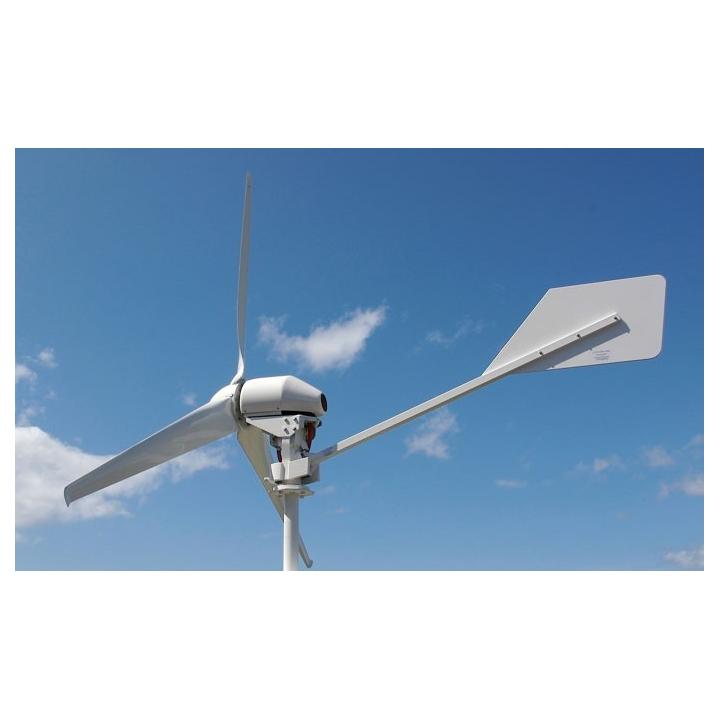

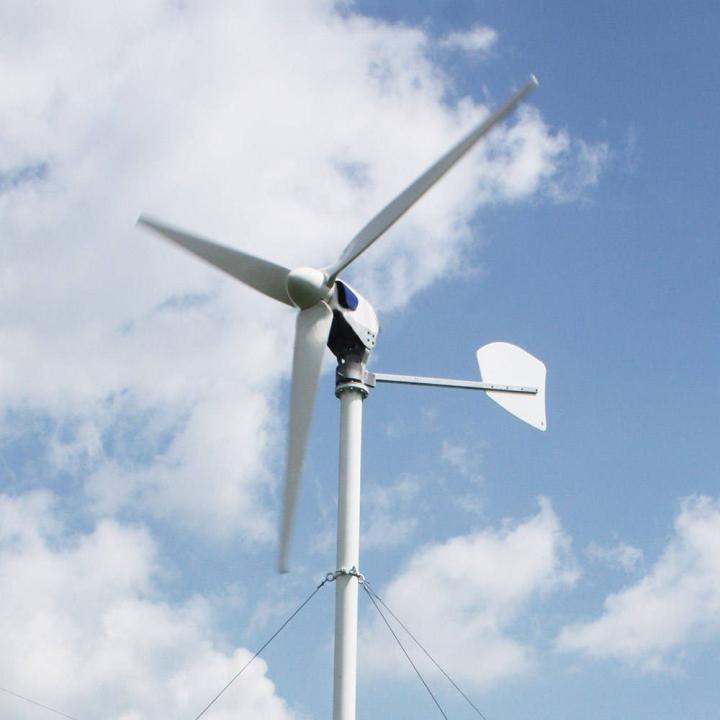

Braun Antaris 7,5 kW windturbine: vermogen, efficiëntie en robuustheid

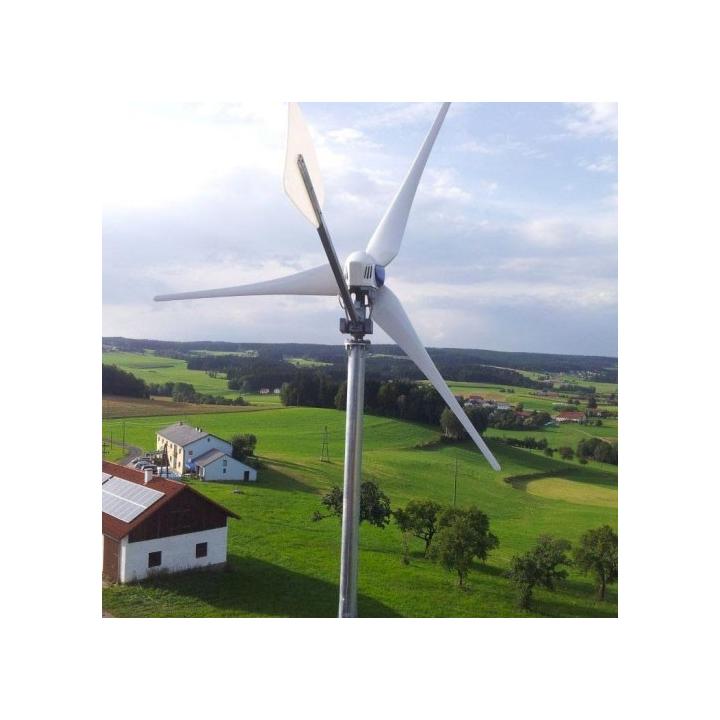

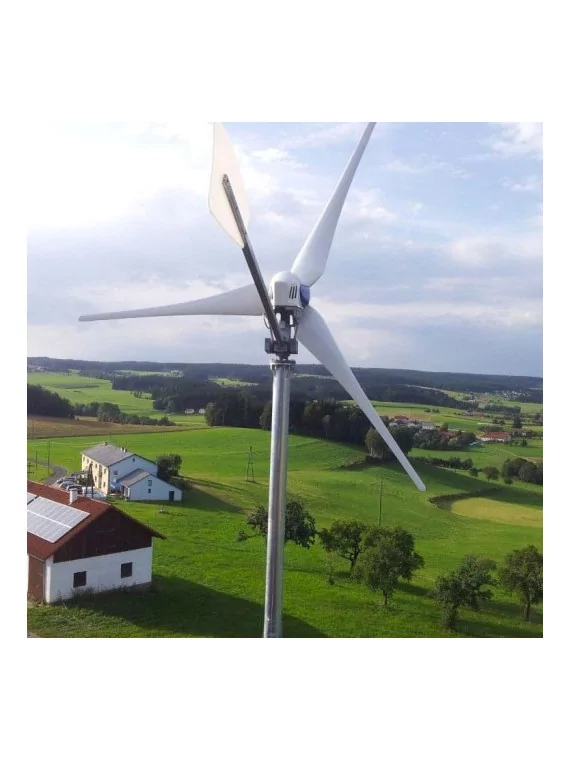

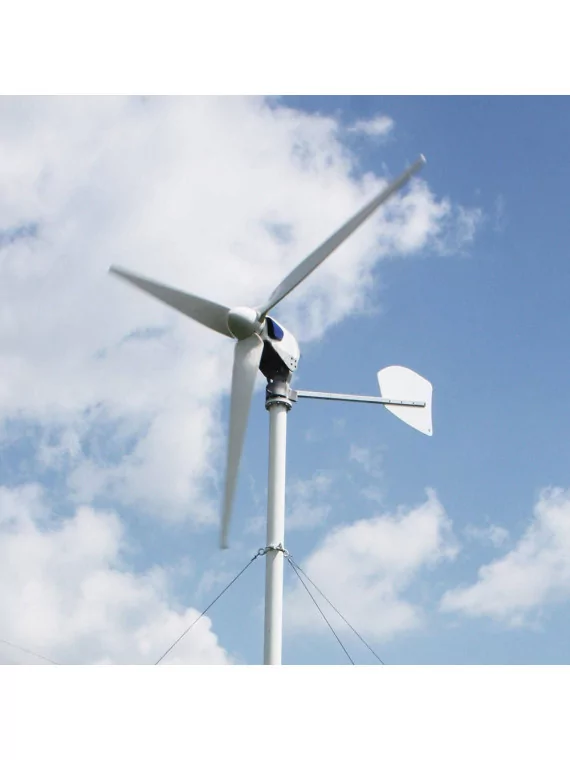

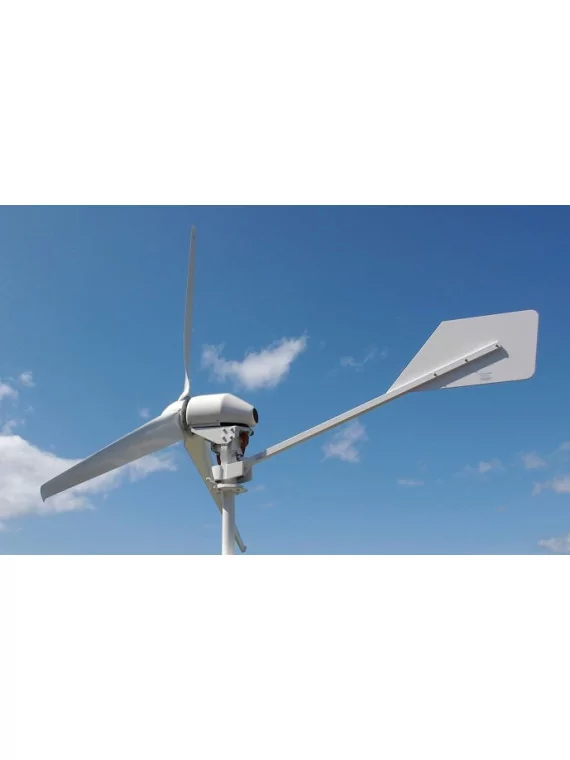

De Antaris-windturbine is bijzonder geschikt voor locaties in het binnenland. Hij kan worden gebruikt om 24 VDC of 48 VDC accu's op te laden en verwarmingssystemen van stroom te voorzien. Dankzij het robuuste ontwerp is de Antaris-windturbine ook zeer geschikt voor locaties die blootstaan aan storm.

De rotorbladen zijn met de hand gelamineerd en hebben een door de computer ontworpen aerodynamisch profiel en zijn statisch en dynamisch gebalanceerd. Elk blad heeft een identificatienummer en wordt geleverd met de juiste documentatie. Er is veel belang gehecht aan een snelle en eenvoudige installatie van deze windturbine.

Dankzij het robuuste, geavanceerde ontwerp levert de antaris windturbine uitstekende prestaties tegen een zeer aantrekkelijke prijs. Hij start zeer snel op (al bij een windsnelheid van 2,2 m/s) en werkt geruisloos (43 dB). Dit betekent dat hij in woonwijken kan worden geïnstalleerd.

---

Technische specificaties

Generator

• Koolborstelloze, tandwielloze permanente magneetrotor.
O
• nderhoudsvrij!
• Zeer krachtige NdFeBo permanente magneten voor hoog rendement, bestand tegen temperaturen tot 150°C
• Driefasige
• gescheiden gelijkrichter
• 2-weg rotatie
• Spanning 0-1000 V
• Start productie bij ca.
7
• 5 rpm
• Vermogen: 7.500 watt bij 330 rpm en 400 V
• Lineaire vermogenscurve
• Gewicht: 87kg
• Aluminium behuizing, oppervlakte- en montagesteunkoeling
• IP56-bescherming

---

Rotor

V
• erbindingsnaaf met aluminium flens en drukontlastingsplaat
• Roestvrijstalen verbindingsschroeven en borgmoeren
• Rotorbladen van glasvezel en gelamineerd koolstofvezel
• Door de
• computer ontworpen aerodynamisch profiel
• Geluidsreductie bij bladtip
5..
D
• iameter van 3 m
• Gewicht
• blad: 9,2 kg
• Dynamisch uitgebalanceerd
• Draairichting
• linksom
• Rotatiesnelheid tot 300 tpm
• GVK spindop
• Keuze uit rotorkleur

---

Chassis

Weerbestendige
• HDPE-weerstrip
• Draagelement: vierkante buis van roestvrij staal
• Alle schroefverbindingen zijn van roestvrij staal en voorzien van moeren
• Stalen steun voor generator, geconfigureerd voor verbinding met azimutlagerframe, volledig gegalvaniseerd
• Beschermd door gepatenteerd positioneringssysteem voor rotorblad
• Mastadapter met flensverbinding (buis van 139 mm)

---

Bescherming tegen storm

R
• otorbladen kantelen in "helikopterpositie"
• Elektronische turbinebesturing

---

Schakelkast

B
• esturingssysteem met spanningsbewaking
• Elektronische turbinebesturing met regelaar
• Schakelaarbeveiliging tegen polariteitsomkering
• Faseregeling
• alternator tijdens turbinemodus
• Noodstopschakelaar
• Sleutelschakelaar reset (verwijderbaar)
• 2 x 3 kW remweerstand

---

Smart Power Electronics 7,5 kW omvormer

MODERN - FLEXIBEL - KRACHTIG

- Max. belasting windturbine 20 kW (SW-10)
- Driefasige netaansluiting met 10 kW (SW-10)
- Flexibel, intelligent beheer van eigen verbruik van voeding, nuttige verwarming, batterij en ontladingsbelasting via 4 afzonderlijke DC-energie-uitgangen
- Energiemeter voor voeding en verwarming
- Controle reactief vermogen
- Optionele bufferinterface voor accu's

KOSTENEFFECTIEF - VEILIG

- Geïntegreerde regelfuncties voor een windturbine Intelligente, fijnafgestelde regeling van de karakteristiek voor optimaal gebruik van de wind
- Spannings- of snelheidsafhankelijke karakteristiek vrij te kiezen
- Uitgebreide bewakingsfuncties, bijv. snelheid of windsnelheid
- KWEA-uitschakeling met extra veiligheidsfuncties

COMPACT

- Directe aansluiting van deeltjesgenerator zonder extra apparatuur
- Breed ingangsspanningsbereik voor deeltjesgeneratoren
- Compact behuizingontwerp met afzonderlijk te openen aansluitruimte
- Passieve convectiekoeling over een breed vermogensbereik
- Geïntegreerde net-/systeembeveiliging (NA-beveiliging volgens VDE AR-N 4105)

COMMUNICATIEVE

- Geïntegreerd grafisch display
- Geïntegreerde webserver
- Handige interface voor gebruik en configuratie van de Smart!wind Explorer PC

TOEPASSINGSGEBIEDEN

- Kleine windturbines
- Kleine waterkrachtcentrales
- Mini-warmtekrachtkoppeling

Kenmerken

A 5

lgemene gegevens

SW-7.

A

fmetingen

656 x 472 x 234 mm

G

ewicht

42 kg

B

escherm
ingsklasse	IP54

K

o
eling	Passieve lucht / vraaggestuurde ventilator

W -25°C... +

erk
ing binnen temperatuurbereik
	40°C - automatische derating

T

otaal
rendement	Maximaal 94%.

E

igen verbruik

< 18 W - Stand-by

&

lt; 83 W - Actieve voeding

I

n

gang generatorzijde

G

ener
atortype	excité en permanence / 3 fasen

G B6

elijkrichter generatorzijde
	60...500 VLL

3

10

... 5

00 VLL - bij vol vermogen 10 kW

6

00

VLL - maximaal

I

n
gangsspanningsbereik (geleider tot geleider)	20 A - nominale waarde

I 5

n
gangsstroom (nominale waarde)	40 A - max.
	s

I

n
gangsvermogen	15 kW - nominale waarde

I

n
gangsstroom (nominale waarde)	30 kW - max. 5 s

M 0 1

aximale
waarde begrensd door belastingsweerstand	Hz ...	50 Hz

I

n
gangsfrequentie	Isolatieregeling

G

ener
	atorbewaking	Temperatuurregeling

S R

nel
heidsregeling
		egeling
Uitgang aan

n

et

zijde

Omvormer aan

n

et

z IGBT

ijde

B6

A 3

antal

fasen

U 7 5

it
gangsvermogen (nominale waarde)	.,	kW

U

it
	gangsspanning	400 VLL - nominale waarde

3 .

18
.	.460 VLL - nominaal bereik

U 0

it
gangsstroom (nominaal)	...11 A

U 0... 1

it
gangsfrequentie	Hz
	50 Hz

S

che
idingsconcept	transformatorloos - geen galvanische scheiding

V 3

erm
ogensfactor - cos φ	<
	%

V

ermogensfactor - cos φ

geregeld op 1 - regeling conform VDE AR-N 4105

K

ort
sluitvastheid	Stroombewaking

N

etwerk
-/netbeveiliging - ENS	geïntegreerd conform VDE AR-N 4105

---

48 VDC acculaderbewaking
