Omvormer/lader Victron EasySolar-II GX 24/3000 - 48/3000/5000
"Een alles-in-één oplossing voor zonne-energie".
De GX-producten zijn de geavanceerde bewakingsoplossing van Victron. De familie bestaat uit de verschillende GX producten en hun accessoires.
De Victron EasySolar-II GX omvat de volgende componenten
- Een krachtige MultiPlus-II omvormer/lader
- Een SmartSolar MPPT zonne-laadregelaar
- Een GX apparaat met een 2x 16-karakter display.
Deze componenten worden voorbedraad geleverd en geïntegreerd in één behuizing. Dit vereenvoudigt de meeste installaties aanzienlijk en bespaart tijd en geld.

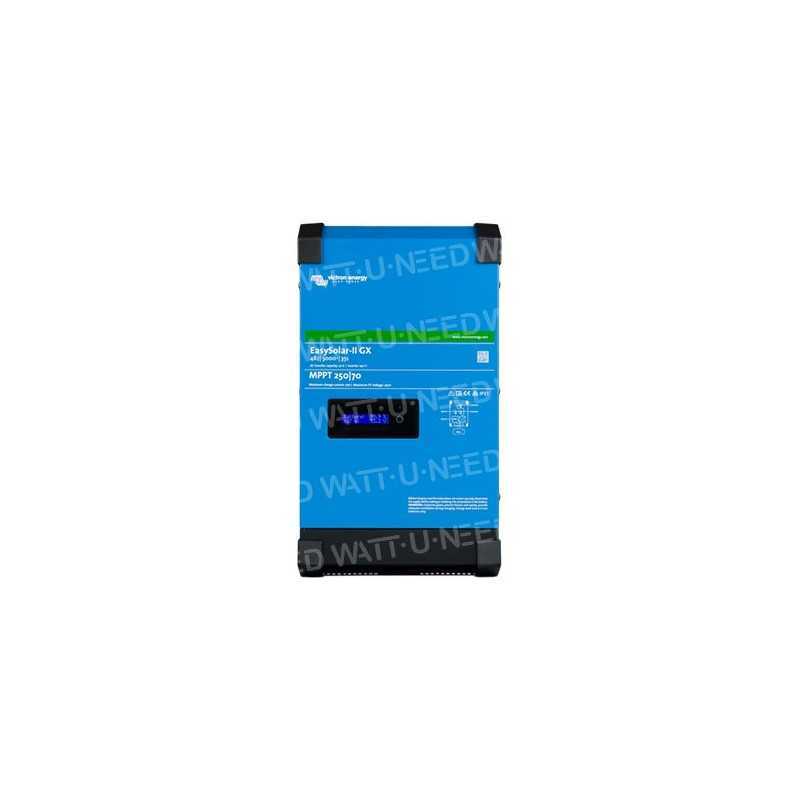

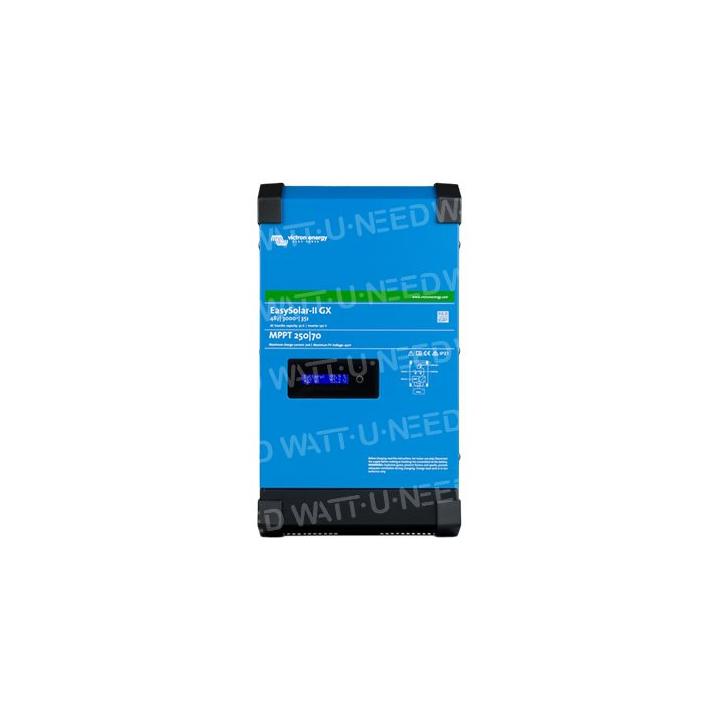

Scherm en Wi-Fi
Op het scherm kunnen de instellingen voor de laadregelaar voor zonne-energie, de batterij en de omvormer worden afgelezen.
Dezelfde instellingen zijn toegankelijk vanaf een smartphone of apparaat met een Wi-Fi-verbinding.
Wi-Fi kan ook worden gebruikt om het systeem te configureren en instellingen te wijzigen.
VRM-toepassing voor Wi-Fi
Hiermee kun je je Victron Energy systeem controleren en bedienen via je smartphone en tablet.
Beschikbaar voor iOS en Android.
VRM-portaal
De gratis website voor bewaking op afstand (VRM) geeft al je systeemgegevens grafisch weer. Op het portaal kun je systeeminstellingen op afstand wijzigen. U kunt waarschuwingen per e-mail ontvangen.
Laadregelaar voor zonne-energie
De DC-uitgang van de SmartSolar MPPT wordt parallel geschakeld met de DC-aansluiting van de MultiPlus-II omvormer/lader.
Het aan/uit-mechanisme van de MultiPlus-II stuurt ook de SmartSolar MPPT aan.

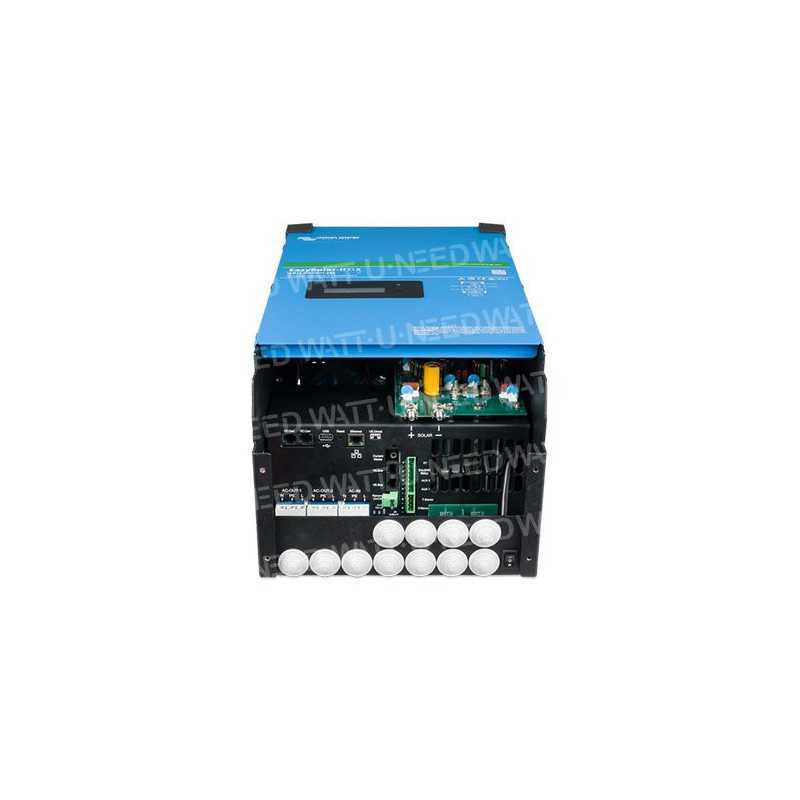

Het geïntegreerde GX-apparaat omvat
- Een VE.Can interface. De interface kan worden gebruikt om Victron VE.Can-apparaten aan te sluiten (zoals VE.Can MPPT's), of de poort kan opnieuw worden geconfigureerd met de console op afstand voor gebruik met een compatibele CAN-bus Li-ion batterij.
- Eén USB-poort
- Eén Ethernetpoort
- Eén VE.Direct-poort
Het GX apparaat bestuurt de MultiPlus-II met een VE.Bus aansluiting en de SmartSolar MPPT met een VE.Direct aansluiting.
Online netwerktopologie
De EasySolar-II GX gebruikt overtollige PV-energie om de accu's op te laden of energie terug te leveren aan het elektriciteitsnet en gebruikt energie van de accu of het elektriciteitsnet om een tekort aan PV-energie te compenseren. In het geval van een stroomstoring zal de EasySolar-II GX zich loskoppelen van het elektriciteitsnet en stroom blijven leveren aan belastingen.
Op een tweede uitgang (niet afgebeeld) kunnen belastingen worden aangesloten die moeten worden uitgeschakeld wanneer er geen AC-ingangsstroom beschikbaar is. De PowerControl- en PowerAssist-functies houden rekening met deze belastingen om de AC-ingangsstroom tot een veilige waarde te beperken.
Netparallelle topologie
De EasySolar-II GX gebruikt gegevens van de externe AC-stroomsensor (apart bestellen) of stroommeter om het eigen verbruik te optimaliseren en, indien nodig, te voorkomen dat er energie aan het net wordt geleverd. Bij stroomuitval blijft de EasySolar-II GX kritische belastingen voeden.
Technische specificaties
| EasySolar-II GX |
24/3000/70-32 MPPT 250/70 GX |
48/3000/35-32 MPPT 250/70 GX |
48/5000/70-50 MPPT 250/100 GX
|
| PowerControl en PowerAssist |
Ja |
| Overdrachtschakelaar |
32A |
50A |
| AC-ingangsstroom |
|
| aximaal |
32A |
50A |
| Bereik voedingsspanning |
19 - 33 V |
38 - 66 V |
38 - 66 V |
| Uitgang |
: |
| 230V AC +-2% Frequentie: 50 Hz +-0,1% |
| Continu uitgangsvermogen. |
| Bij 25°C |
3000VA/2400W |
| Continu uitgangsvermogen. |
| Bij 40°C/65°C |
2200W/1700W |
| Max. retourvermogen. |
| Aangenomen |
2470W / 3000 VA |
| Maximale efficiëntie |
94, |
| 0% |
95% |
96ù |
| Opgenomen vermogen zonder belasting |
13W |
11W |
18W |
| Opgenomen vermogen zonder belasting in AES-modus |
| Opgenomen |
| vermogen zonder belasting in zoekmodus |
| AC-ingang |
Bereik voedingsspanning : |
| Van 187 tot 265 V AC Ingangsfrequentie: Van 45 tot 65 Hz |
| "Absorptie" laadspanning |
28..8V |
57.6V |
| Zwevende laadspanning |
27.6V |
55.2V |
| Maximale laadstroom accu |
70 A |
35A |
70 A |
| Programmeerbaar relais |
Ja |
| Communicatiepoort VE.Bus |
Voor parallel of driefasig bedrijf, afstandsbediening en systeemintegratie |
| Communicatiepoort |
| Universeel |
Ja, |
| 2X |
| Model |
SmartSolar MPPT 250/70-Tr |
| Maximale uitgangsstroom |
70 A |
100 A |
| Maximaal PV-vermogen |
2000 W |
4000 W |
5800 W |
| Maximale PV open circuit spanning |
250V |
| Maximale efficiëntie |
98,00% |
| "Absorptie" laadspanning, standaard configuratie |
57,6V |
| "Float" laadspanning, |
| standaardconfiguratie |
55,2 V |
| Interfaces |
| , USB, Ethernet, VE.Direct, Wi-Fi |
| Aan/uit-schakelaar op afstand |
Ja |
| Bedrijfstemperatuurbereik |
- 40 tot + 55 °C (ventilatorgekoeld) |
| Vochtigheid (niet-condenserend) |
95% max. |
B
| Materiaal en kleur |
aluminium (blauw RAL 5012) |
| Batterijaansluiting |
M8 moeren |
| AC 230V aansluiting |
13 mm² (6 AWG) klemschroeven |
| Afmetingen (hxbxd) |
| x 268 x 237 |
604 x 323 x 253 |
Er zijn verschillende softwarepakketten beschikbaar om het systeem efficiënt te configureren en te beheren.
