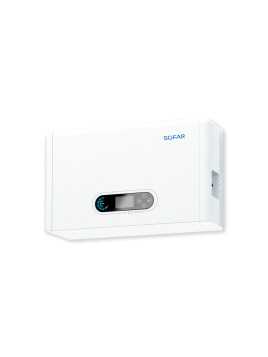

sofar solar esi enkelfasige hybride omvormer

Het parallel bedraden en configureren van Sofar ESI omvormers verhoogt het beschikbare vermogen en zorgt voor een beter beheer van zonne-energie. Dit artikel leidt je stap voor stap door de verschillende communicatiepoorten (COM, Link, RS485, CAN) en hoe je een master/slave systeem direct in de omvormer kunt opzetten.

Waarom twee Sofar ESI omvormers parallel schakelen?

Met de toename van eigenverbruik is het gebruikelijk om meerdere omvormers te installeren om de productie te optimaliseren. Het Sofar ESI-model is ontworpen om parallel te werken (tot 6 units), terwijl één meter en één batterij op de hoofdomvormer worden gedeeld.

De verschillende communicatiepoorten: rol en bedrading

De COM-poort (24-pins) van de omvormer groepeert verschillende soorten signalen. Hier is de samenvattende tabel:

Verschil tussen CT en meter

• CT (stroomtransformator): eenvoudige stroomtang, wordt aangesloten op pinnen 18-19.
• Slimme meter: wordt aangesloten op RS485 op pinnen 6-7 en biedt meer gedetailleerde metingen.
• Geavanceerde optie: gebruik een CT + Counter voor meer nauwkeurigheid (compatibel model vereist, bijv. HY33C1).

Master- en slaveverbinding via Link Port

Slaves hoeven niet rechtstreeks op de meter of batterij te worden aangesloten. Ze ontvangen alle informatie via de Link Port RJ45 (0/1) die verbonden is met de master.

• Linkpoort 0: ingang
• Linkpoort 1: uitgang
• Elke omvormer wordt aangesloten in een serieschakeling.

Master/slave-configuratie op Sofar ESI

Zodra de bedrading klaar is, moet je de rol van elke omvormer configureren in het menu.

1. Ga naar het menu: Geavanceerde instellingen (code 0715) → Parallelle instellingen.
2. Activeer : Parallelregeling → Inschakelen.
3. Definieer een Master (de omvormer die is aangesloten op de meter en de accu) en de anderen als Slaves.
4. Wijs een uniek Parallel Adres toe aan elke omvormer (bijv. Master=1, Slave1=2, Slave2=3).
5. Sla de configuratie op.

"Master/slave instellen is cruciaal: onjuiste adressering leidt tot synchronisatiefouten en communicatieverlies."

Voordelen van deze configuratie

• Verhoogd beschikbaar vermogen (tot 36 kW met 6 units).
• Geoptimaliseerd batterij- en meterbeheer.
• Grotere redundantie en betrouwbaarheid bij UPS-storingen.

Economische analyse en rendement op investering

In Frankrijk en België liggen de kosten van een Sofar ESI 5 kW tussen €1.600 en €1.900 inclusief belasting. Parallel met twee units worden de extra kosten grotendeels gecompenseerd door :

• Groter eigenverbruik (tot 25% jaarlijkse besparingen).
• De mogelijkheid om meer zonne-energie op te slaan.
• Een gemiddelde ROI van 6 tot 9 jaar, afhankelijk van de grootte van het project en de elektriciteitsprijs.

"De familie Martin, uitgerust met twee Sofar ESI's in parallel, verminderde hun jaarlijkse elektriciteitsrekening met 65% in het eerste jaar.

Aanbevolen producten

• Sofar ESI 5K-S1 omvormer
• Pylontech en Sofar BTS lithium zonnebatterijen
• Aanvullende omvormers

FAQ - Sofar ESI parallelschakeling

Conclusie

Het parallel schakelen en configureren van twee Sofar ESI omvormers is een effectieve oplossing om je eigenverbruik te maximaliseren en je fotovoltaïsche installatie betrouwbaarder te maken. Neem voor ondersteuning op maat contact op met het Wattuneed team.
