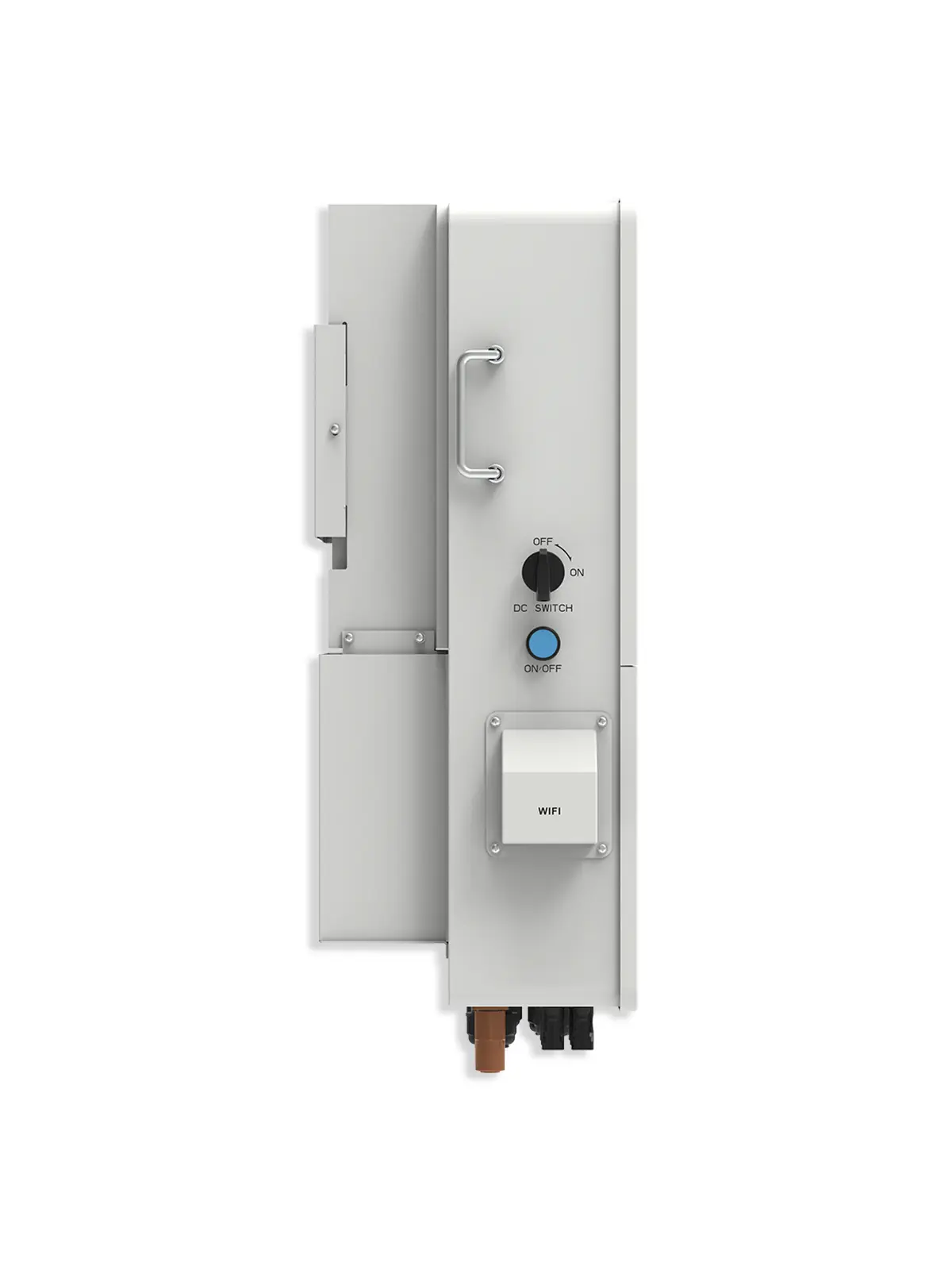

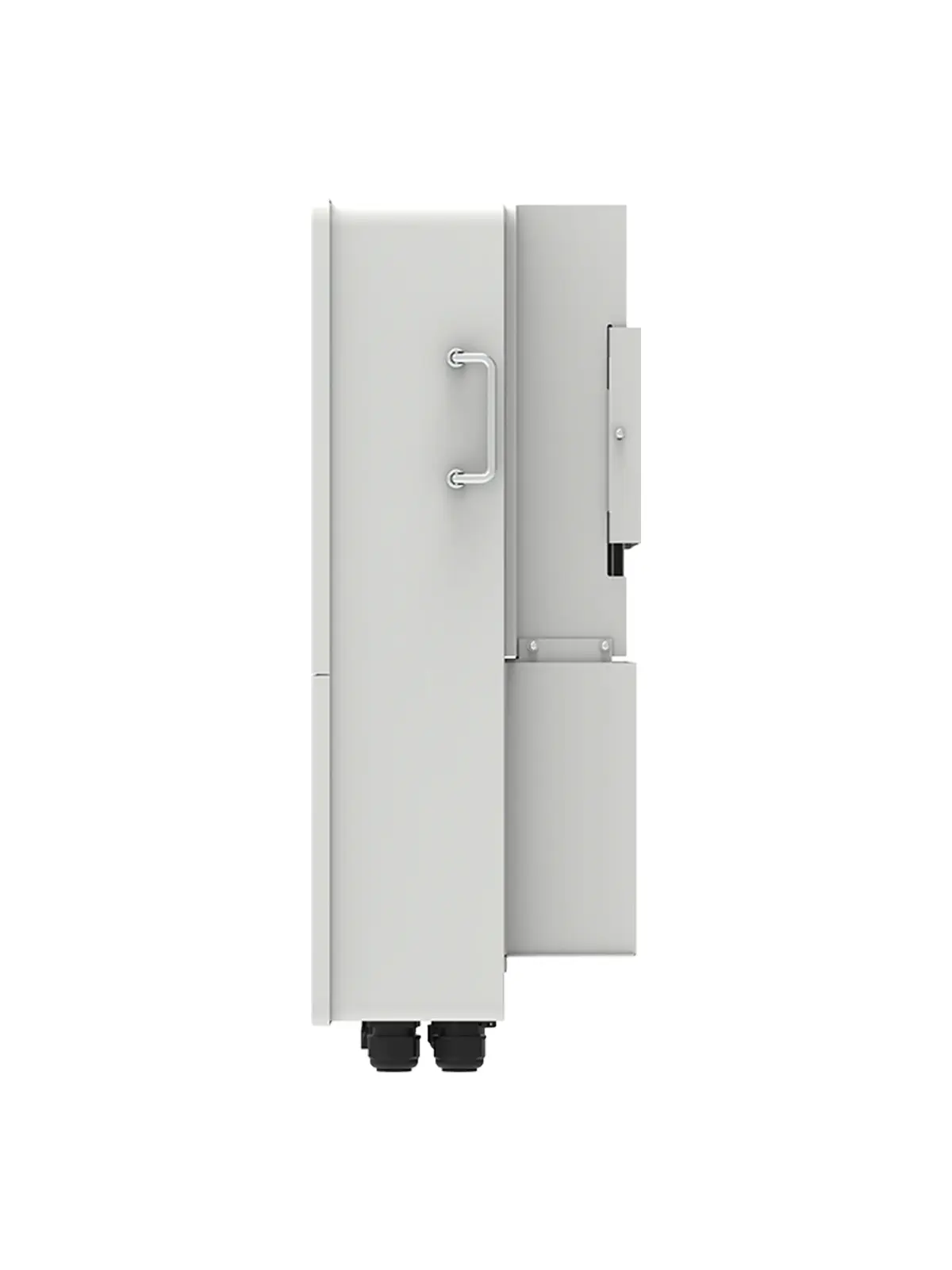

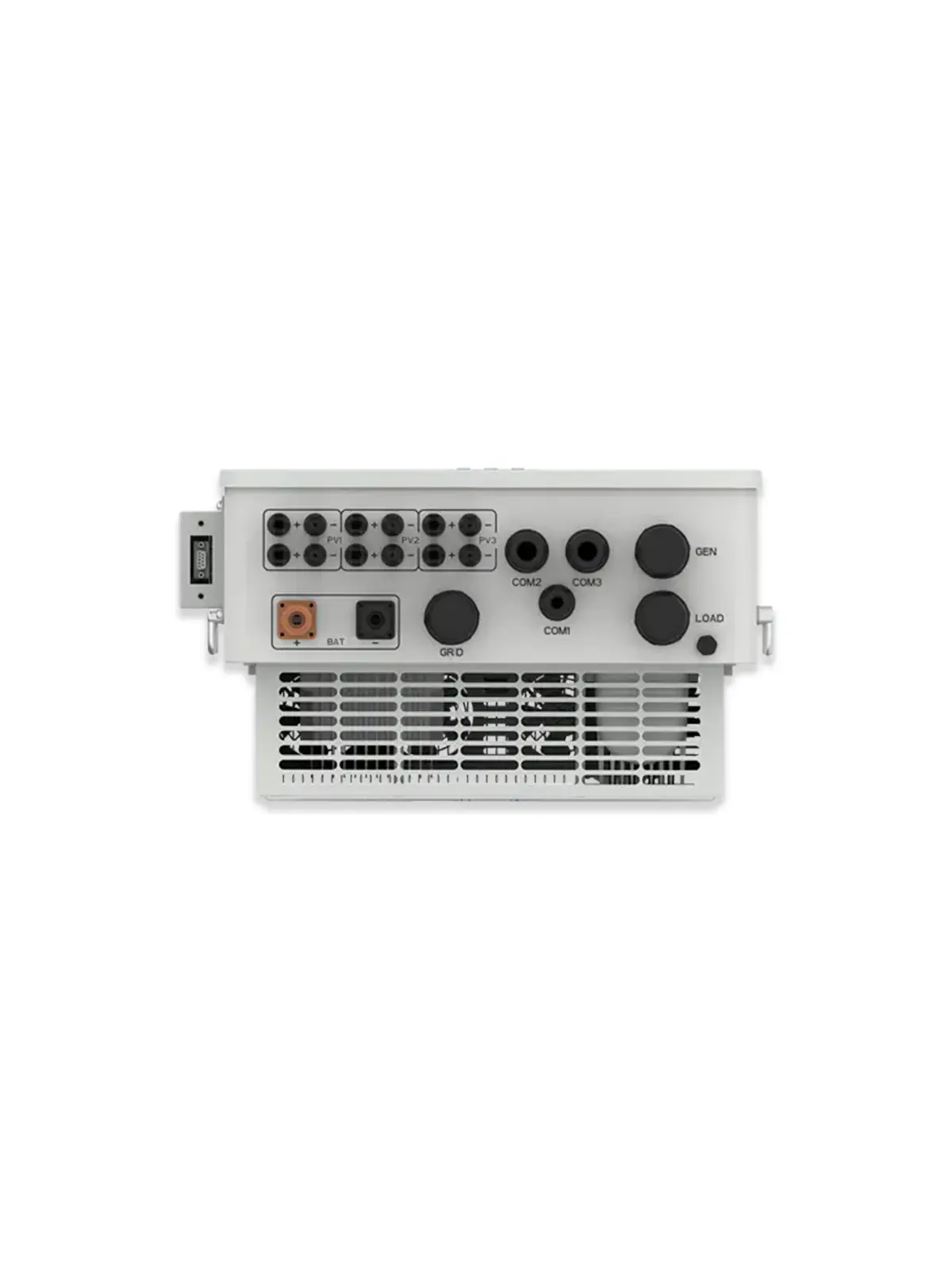

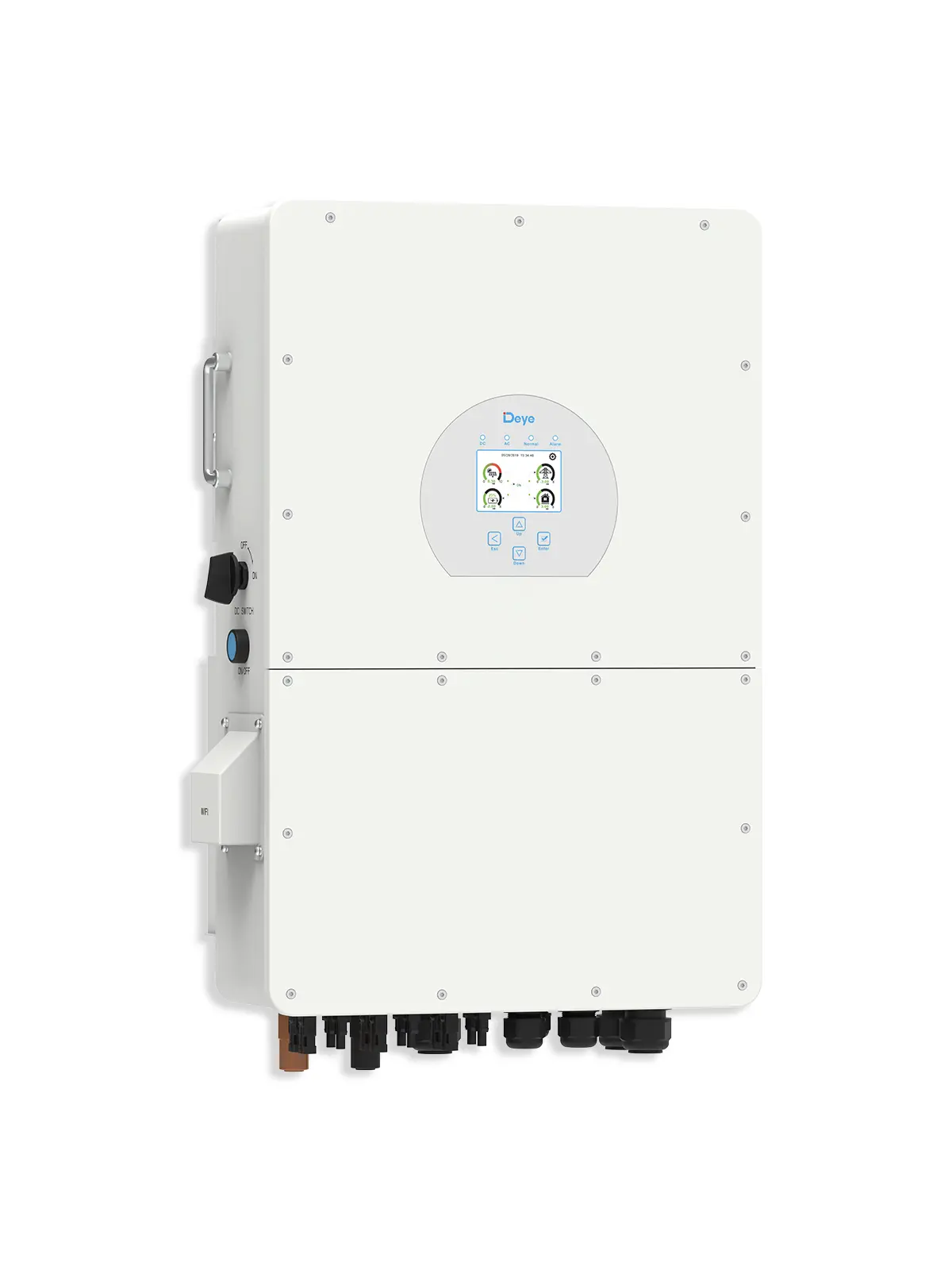

Hybride omvormer Deye Tri 30 kW – SUN-30K-SG02HP3-EU-AM3

Deye SUN-30K-SG02HP3-EU-AM3 driefasige hybride omvormer van 30 kW – Compact, intelligent en krachtig voor grote installaties

De Deye SUN-30K-SG02HP3-EU-AM3 is een driefasige hybride omvormer van 30 kW die zich onderscheidt door een uitzonderlijke vermogensdichtheid: slechts 46 kg voor een nominaal vermogen van 30 kW, wat neerkomt op een van de gunstigste vermogen/gewichtsverhoudingen in zijn categorie. Hij is uitgerust met 3 onafhankelijke MPPT-regelaars, een hoogspanningsbatterij-ingang van 160–700 Vdc, een UPS-omschakeling in minder dan 4 ms en de Deye Co-pilot -technologie — het eerste op kunstmatige intelligentie gebaseerde energiebeheersysteem (EMS) speciaal voor Deye-omvormers. Dankzij de robuuste IP65-behuizing, de tolerantie tot 3.000 m hoogte en het bijzonder lage geluidsniveau (≤ 55 dB) is dit een geschikte oplossing voor gevoelige omgevingen en locaties op hoogte.

3 onafhankelijke MPPT-trackers voor daken met verschillende oriëntaties

De SUN-30K-SG02HP3-EU-AM3 is uitgerust met 3 onafhankelijke MPPT-trackers, die elk 2 strings en een ingangsstroom van 36 A per MPPT ondersteunen (maximale kortsluitstroom 54 A per tracker). Het MPPT-spanningsbereik van 150 tot 850 Vdc dekt alle moderne stringconfiguraties, met een maximale PV-spanning van 1.000 Vdc en een nominale ingangsspanning van 600 Vdc. Het maximaal toegelaten PV-vermogen bedraagt 48.000 Wp. De 3 onafhankelijke MPPT's maken het mogelijk de productie op daken met verschillende oriëntaties (oost/west/zuid) te optimaliseren zonder interferentie tussen de strings, waarbij elke tracker autonoom het maximale vermogenspunt van zijn string beheert. Het MPPT-rendement bedraagt meer dan 99 %.

Hoogspanningsaccu 160–700 Vdc: specifiek bereik AM3

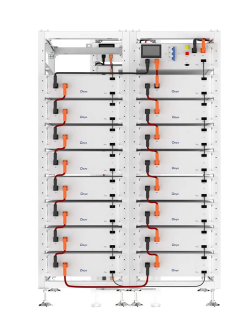

In tegenstelling tot de modellen SG01HP3 (160–800 V) en SG02HP3 80 kW (160–1000 V) is de SUN-30K-SG02HP3-EU-AM3 geoptimaliseerd voor een accubereik van 160 tot 700 Vdc. De maximale laad- en ontlaadstroom is 75 A, met automatische aanpassing aan het BMS via CAN of RS-485. De compatibele referentie-hoogspanningsaccu is de Deye BOS-G40 Pro (40,96 kWh), die specifiek is ontworpen om met deze omvormer te werken. De laadstrategie past zich automatisch aan de parameters aan die door het BMS van de aangesloten accu worden doorgegeven, zonder handmatige instellingen.

UPS-omschakeling in minder dan 4 ms — bescherming van gevoelige belastingen

Bij een stroomstoring schakelt de SUN-30K-SG02HP3 in minder dan 4 ms over naar de eilandmodus, waardoor de stroomvoorziening van gevoelige belastingen zonder merkbare onderbreking wordt gewaarborgd. Deze omschakeltijd maakt de omvormer geschikt voor de voeding van servers, betaalterminals, industriële besturingssystemen, regel- en besturingssystemen of andere kritieke apparatuur. De 100% tolerantie voor fase-onbalans garandeert dat elke fase precies het vermogen ontvangt dat door de belastingen wordt gevraagd, onafhankelijk van de andere twee fasen — een essentieel voordeel in commerciële en industriële gebouwen waar de belastingen zelden gelijkmatig zijn verdeeld.

Deye Co-pilot: het EMS met kunstmatige intelligentie

De Deye Co-pilot is het eerste op kunstmatige intelligentie gebaseerde energiebeheersysteem (EMS) dat specifiek is ontworpen voor Deye-omvormers. Het is standaard geïntegreerd in de SUN-30K-SG02HP3-EU-AM3 en transformeert de omvormer in een zelflerend energie-ecosysteem:

• Voorspellende optimalisatie van de stromen: Co-pilot analyseert in realtime de productiegegevens van de 3 MPPT's, het verbruikspatroon van het gebouw en de weersvoorspellingen om onmiddellijk te kiezen tussen eigen verbruik, opslag en teruglevering aan het net, waardoor het rendement op de investering van de installatie wordt gemaximaliseerd.
• Dynamisch beheer van de 6 tijdsvakken: het systeem past automatisch de 6 programmeerbare laad- en ontlaadperiodes aan om te profiteren van de laagste netwerktarieven (daluren) en energie terug te leveren tijdens de duurste uren, zonder handmatige tussenkomst.
• Intelligente bescherming van de HV-batterij: door rechtstreeks met het BMS te communiceren via auto-aanpassing, regelt Co-pilot de laad-/ontlaadstroom (tot 75 A) om oververhitting te voorkomen en een optimale levensduur van de aangesloten hoogspanningsbatterijen te garanderen.
• Synergie met de generator: Co-pilot schakelt de generator alleen in wanneer dat strikt noodzakelijk is (onvoldoende batterijen, onvoldoende PV-opbrengst), waardoor het brandstofverbruik wordt geoptimaliseerd en de bedrijfstijd van de generator wordt verminderd.
• Fasebalans in realtime: Co-pilot regelt de 100% ongebalanceerde uitgang om ervoor te zorgen dat elke fase precies het vermogen ontvangt dat door de belastingen wordt gevraagd, zonder energieverspilling.

Deye Co-pilot wordt geconfigureerd en aangestuurd via het Deye-monitoringplatform, zonder dat er extra hardware ter plaatse hoeft te worden geïnstalleerd.

Meerdere bedrijfsmodi

De SUN-30K-SG02HP3-EU-AM3 ondersteunt alle bedrijfsmodi van een professionele hybride installatie:

• On-grid: teruglevering en/of eigen verbruik via het openbare driefasige net
• Off-grid: volledig autonome stroomvoorziening zonder net, via PV en batterijen
• Hybride: slimme combinatie van net, PV en batterij met prioriteitenbeheer door Co-pilot
• AC-koppeling: toevoeging van batterijopslag aan een bestaande netinstallatie zonder vervanging van de aanwezige omvormer
• Generator: speciale ingang met automatische start/stop geregeld door Co-pilot

Door 6 tijdsvakken voor laden/ontladen te programmeren, kan het gedrag van de omvormer worden aangepast aan de tarieven voor daluren/piekuren, aan de beperkingen van de netbeheerder of aan de verplichtingen om tijdens bepaalde periodes geen stroom terug te leveren.

Compatibiliteit met generator en beheer van meerdere bronnen

De SUN-30K-SG02HP3-EU-AM3 beschikt over een speciale ingang voor een generator, met automatisch beheer van het starten en stoppen op basis van configureerbare drempels. Co-pilot bepaalt wanneer de generator moet ingrijpen door het laadniveau van de batterijen, de verwachte PV-productie en het verbruik van de locatie te analyseren, waardoor de bedrijfstijd van de generator en dus het brandstofverbruik tot een minimum worden beperkt. In off-grid-modus kan de generator tijdens verbruikspieken zware belastingen rechtstreeks voeden als aanvulling op de PV en de batterijen.

Parallelschakeling tot 10 eenheden — tot 300 kW

De SUN-30K-SG02HP3-EU-AM3 kan worden gekoppeld aan 9 andere identieke eenheden om een totaal vermogen van 300 kW te bereiken in een parallelle configuratie, zowel in on-grid- als off-grid-modus. Dankzij deze modulariteit kunt u beginnen met één eenheid en de capaciteit geleidelijk uitbreiden zonder de bestaande architectuur te wijzigen. De communicatie tussen de omvormers verloopt via RS-485.

Aanbevolen toepassingen

Industriële en commerciële locaties

Met een vermogen van 30 kW verdeeld over 3 fasen en een nominale uitgangsstroom van 43,5 A per fase voedt de SUN-30K-SG02HP3-EU-AM3 de gangbare driefasige belastingen van industriële en commerciële locaties: compressoren van gemiddeld vermogen, pompen, airconditioning, lichte productielijnen. De tolerantie voor 100% fase-onbalans en de UPS-omschakeling in minder dan 4 ms garanderen de continuïteit van de stroomvoorziening, zelfs bij een stroomstoring.

Dienstverlenende gebouwen en grote wooncomplexen

Kantoren, hotels, luxe woningen, collectieve gebouwen: de SUN-30K-SG02HP3-EU-AM3 zorgt voor geoptimaliseerd eigen verbruik met HT-opslag en beveiligt gevoelige belastingen via de UPS-back-up. Dankzij het compacte formaat van het apparaat (448 × 688 × 270 mm, 46 kg) is installatie in kleine technische ruimtes eenvoudig.

Landbouwbedrijven

Voeding van irrigatiepompen, ventilatiesystemen, koelcellen en landbouwapparatuur via PV en batterijen. De compatibiliteit met een generator zorgt voor continuïteit van de stroomvoorziening tijdens de winter of bij weinig zonlicht. De robuuste IP65-behuizing garandeert een goede werking in omgevingen die blootstaan aan stof en vocht.

Locaties op hoogte en veeleisende omgevingen

Met een maximale werkhoogte van 3.000 m (tegenover 2.000 m voor de meeste concurrenten) is de SUN-30K-SG02HP3-EU-AM3 geschikt voor installaties in de bergen, berghutten of industriële locaties op grote hoogte. Dankzij het temperatuurbereik van -40 °C tot +60 °C en het geluidsniveau van ≤ 55 dB is het apparaat ook geschikt voor omgevingen met geluidsbeperkingen.

Uitbreiding van een bestaande installatie via AC-koppeling

Met de AC-koppelingsmodus kan de SUN-30K-SG02HP3 achter een bestaande netomvormer worden aangesloten om er een hoogspanningsbatterijopslagcapaciteit aan toe te voegen, zonder de oorspronkelijke zonne-installatie te demonteren of te vervangen. Deze aanpak is voordelig voor locaties die al zijn uitgerust met een PV-netinstallatie en die zelfverbruik met opslag willen toevoegen.

Monitoring op afstand en het Deye-platform

De monitoring gebeurt via het webportaal en de mobiele app van Deye, met een verbinding via wifi, 4G, LAN, Bluetooth of GPRS, afhankelijk van de gekozen configuratie. Het platform maakt het mogelijk om bij een storing onmiddellijk op afstand uit te schakelen, de firmware op afstand te updaten en alle parameters in te stellen zonder fysieke tussenkomst ter plaatse. De omvormer is ook compatibel met Deye Copilot, het Deye AI EMS-platform dat gecentraliseerd toezicht op meerdere locaties en automatische optimalisatie van energiestrategieën mogelijk maakt.

Robuustheid, beveiligingen en certificeringen

Met zijn beschermingsklasse IP65 kan de SUN-30K-SG02HP3-EU-AM3 buiten of in blootgestelde ruimtes worden geïnstalleerd. Hij werkt bij temperaturen van -40 °C tot +60 °C, met vermogensvermindering boven 45 °C, tot op een hoogte van 3.000 m. Het geluidsniveau is bijzonder laag: ≤ 55 dB (tegenover 65 dB voor de SG02HP3-modellen met een hoger vermogen). De koeling wordt verzorgd door een intelligent luchtkoelsysteem. De totale harmonische stroomvervorming (THDi) is minder dan 3 %. De DC-injectiestroom is minder dan 0,5 %. De ingebouwde beveiligingen omvatten DC- en AC-overspanning, kortsluiting, omgekeerde polariteit, overbelasting, anti-islanding en detectie van elektrische boog. De vermogensfactor is 0,8 voorlopend tot 0,8 achterlopend. De omvormer is gecertificeerd volgens de belangrijkste Europese en internationale normen: EN 50549, VDE-AR-N 4105, G99, IEC 62116, IEC 61727, CEI 0-21, NRS 097, RD 140, UNE 217002, OVE-richtlijn R25, evenals de EMC-normen IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1 en IEC/EN 62109-2.

Belangrijkste technische kenmerken

Hoofdscherm

Het LCD-aanraakscherm geeft algemene informatie over de omvormer weer.

1. Pictogram in het midden: bedrijfsstatus of foutmeldingen.

2. Tijd weergegeven bovenaan het scherm.

3. Toegang tot configuratie: instellingen voor batterij, net en geavanceerde functies.

4. Weergave van de energiestromen: zonne-energie, net, lokale belasting en batterij.
