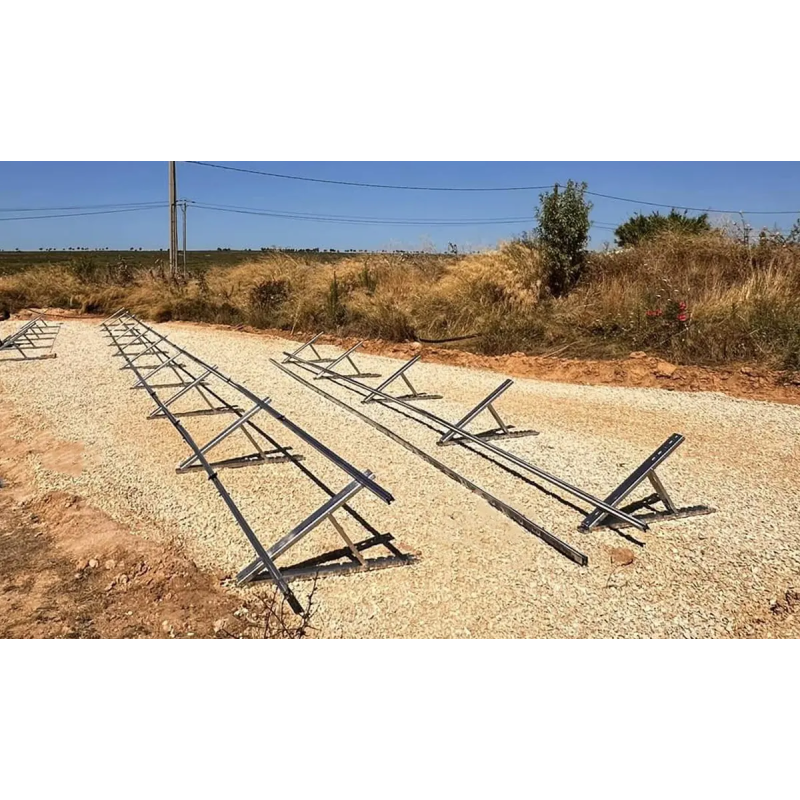

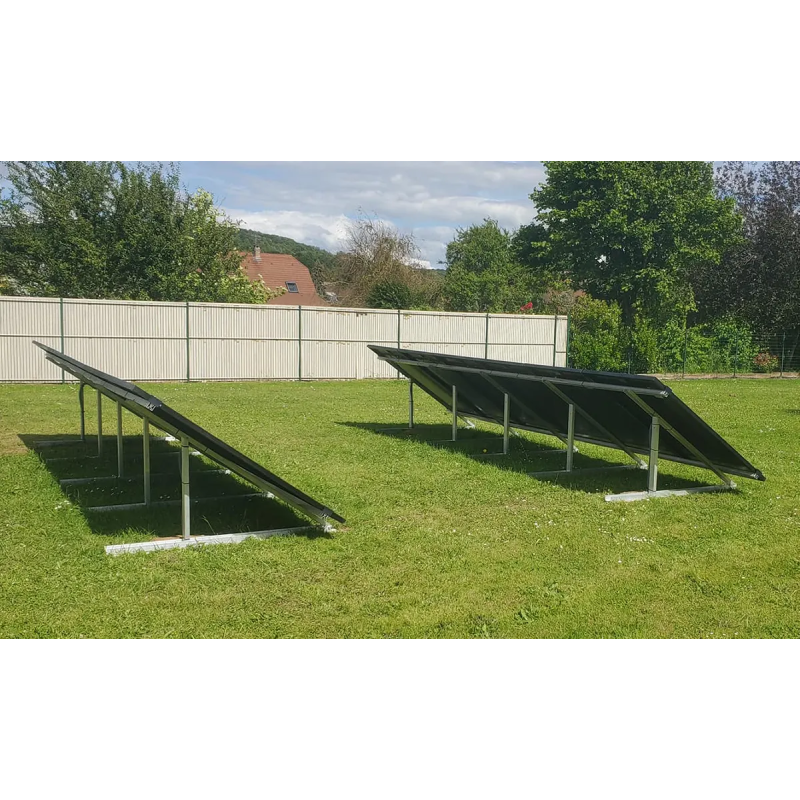

Bevestigingsset voor montage op grondconstructie voor zonnepanelen van 178 cm tot 198 cm

€ 147,83
Belasting inbegrepen
structure-sol-pv-178-198
0768563823886

Ontdek onze bevestigingskit voor vloerconstructies voor zonnepanelen, een oplossing ontworpen om een veilige, stabiele en duurzame installatie te garanderen. Speciaal ontwikkeld voor panelen van 160 cm tot 178 cm, is deze veelzijdige kit perfect voor platte daken, de grond, woonboten of elke andere vlakke ondergrond. Dankzij het intelligente ontwerp past de kit zich automatisch aan het aantal panelen en de door u gekozen oriëntatie (portrait of landscape) aan.

Deze kit bevat al het nodige materiaal voor een betrouwbare en robuuste montage (exclusief ballast). Het gebruik van een structuur in geanodiseerd aluminium biedt maximale bescherming tegen corrosie en zorgt voor een uitzonderlijke levensduur in alle weersomstandigheden.

Belangrijkste kenmerken:

  • Geoptimaliseerd voor panelen van 160 cm tot 178 cm lengte
  • Compatibel met meerdere ondergronden: grondstructuren, platte daken, woonboten en terrassen
  • Flexibele installatie in portrait of landscape
  • Hoogwaardige structuur in geanodiseerd aluminium
  • Robuust en duurzaam bevestigingssysteem voor elk type standaardpaneel
  • Complete "klaar-voor-gebruik" kit voor maximale tijdsbesparing

Aanpasbare opties: configureer uw installatie door het aantal panelen en de indeling te kiezen die bij uw ruimte past.

Let op: Voor een configuratie met meerdere rijen (bijv. 2 rijen van 6 panelen) is het noodzakelijk om twee afzonderlijke bevestigingskits te bestellen.

Inhoud van de bevestigingsset voor zonnepanelen – Grondstructuur zonnepanelen van 178 cm tot 198 cm

De onderdelen van de set variëren afhankelijk van het aantal panelen.De railverbindingen zijn inbegrepen vanaf 2 panelen in liggend formaat en 3 panelen in staand formaat (zie tabel onderaan de pagina).

Inbegrepen Rail alu 40x40

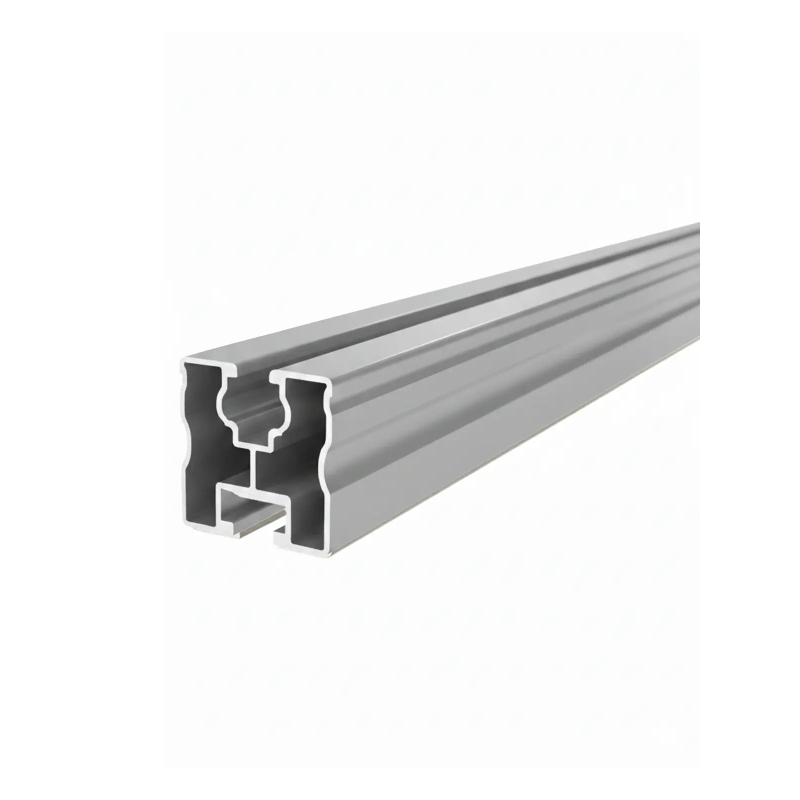

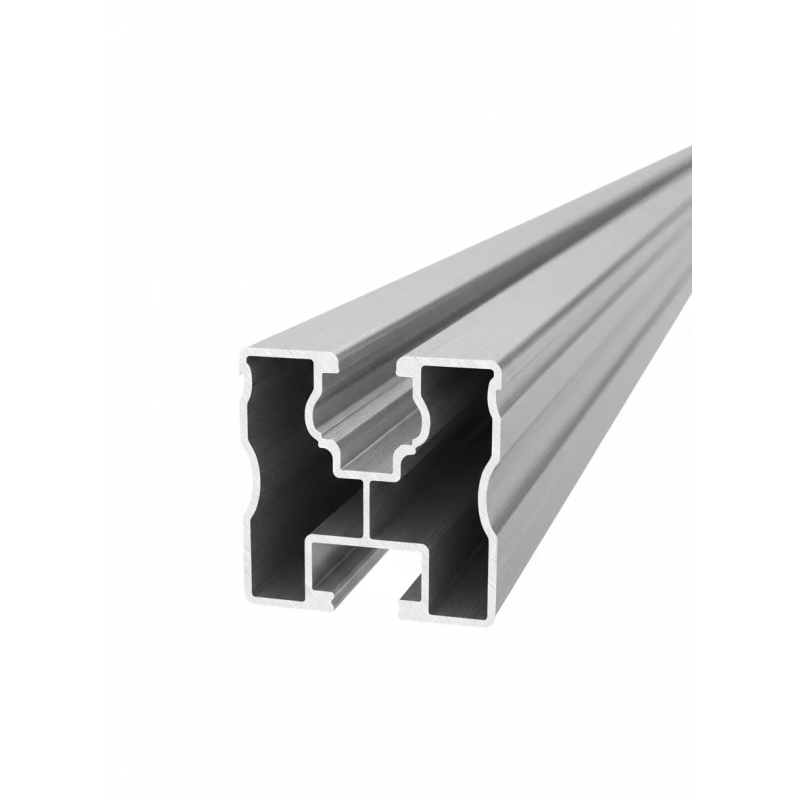

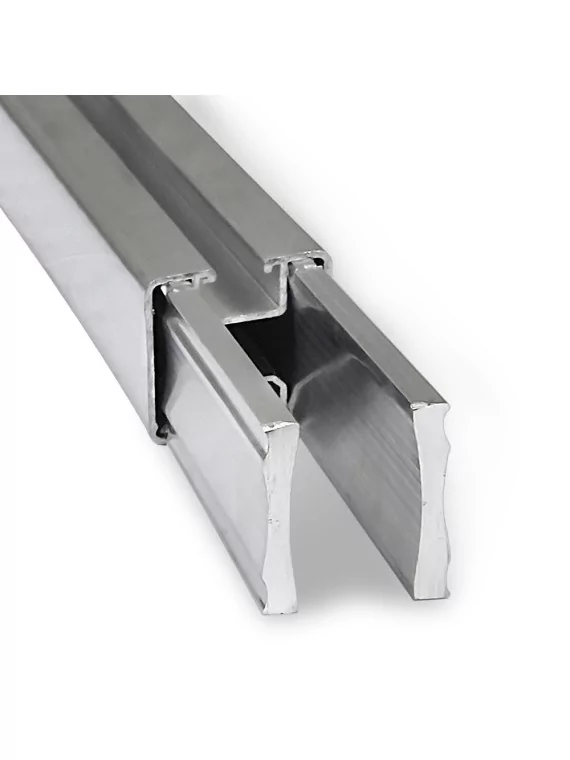

Aluminium rail 40×40

Hoofdsteun die de structuur van de fotovoltaïsche installatie vormt.

Productdetails
Inbegrepen vanaf 2 PV Jonctions de rails

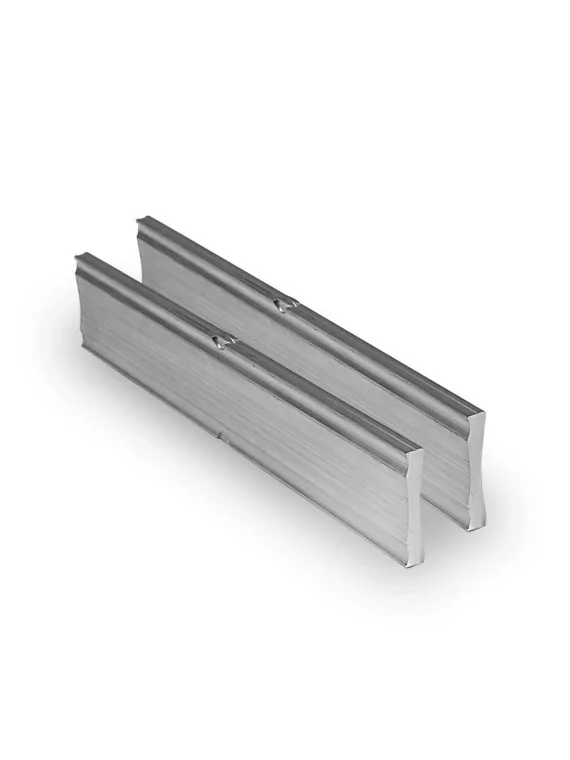

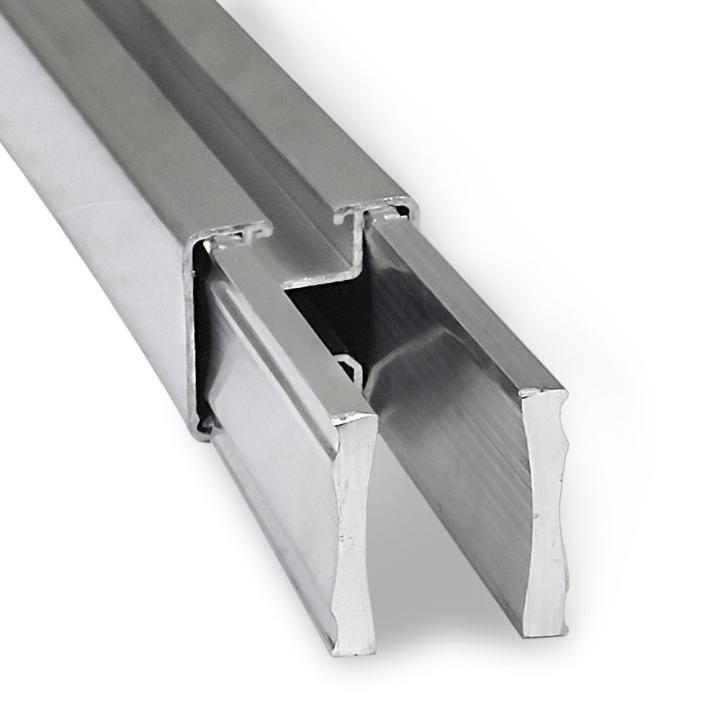

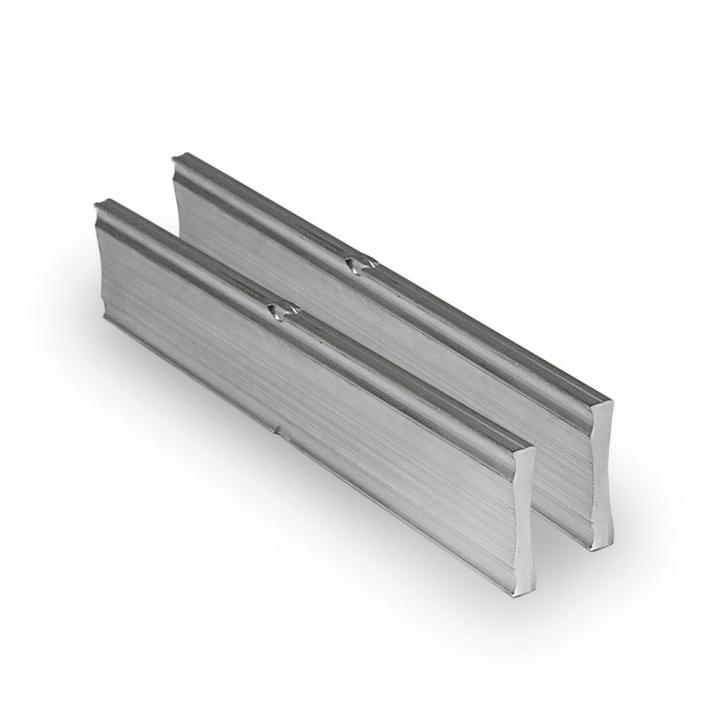

Railverbindingen

Spooraansluitingen voor langere rijen. Inbegrepen bij twee panelen in liggend formaat en bij drie panelen in staand formaat.

Productdetails
Inbegrepen bij staand formaat Grand support en alu

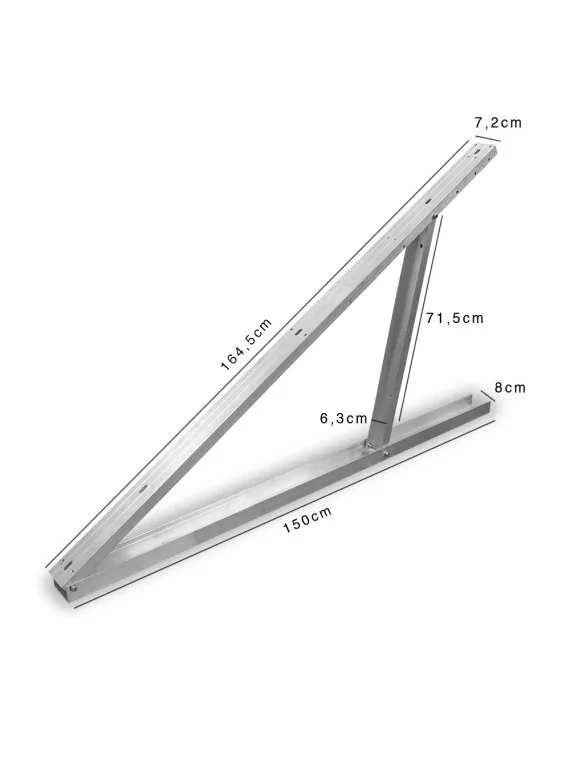

Grote aluminium steun (voor paneel in staand formaat)

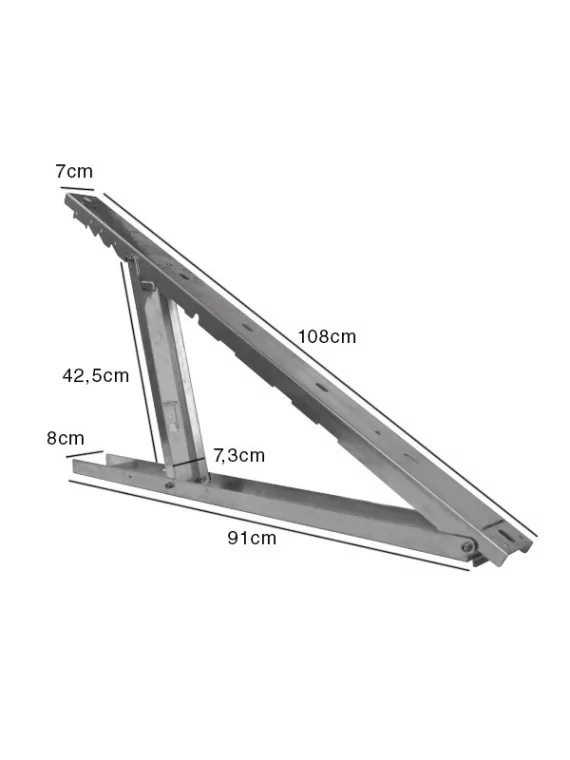

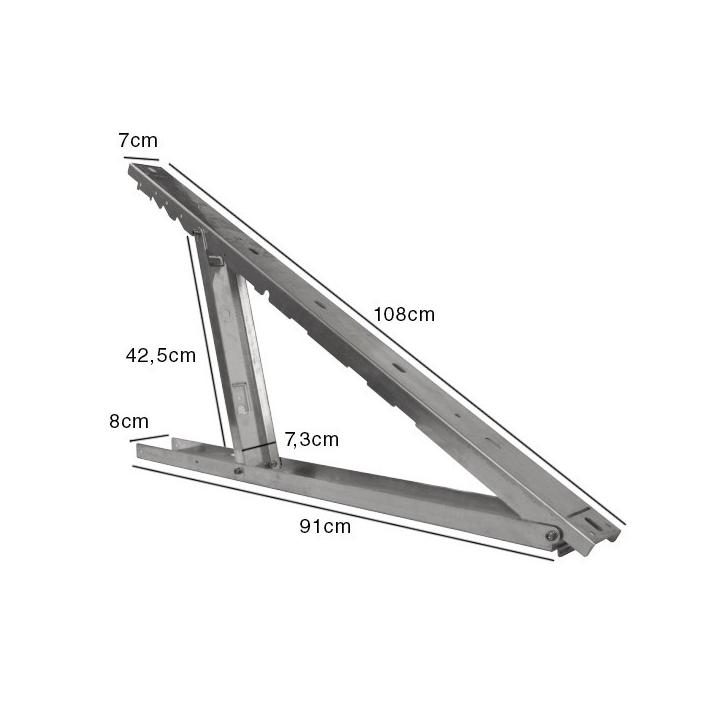

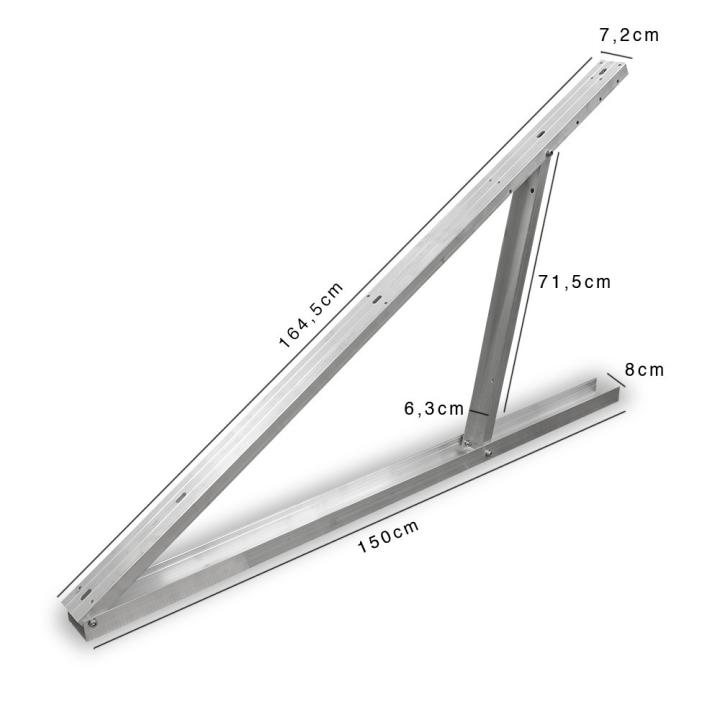

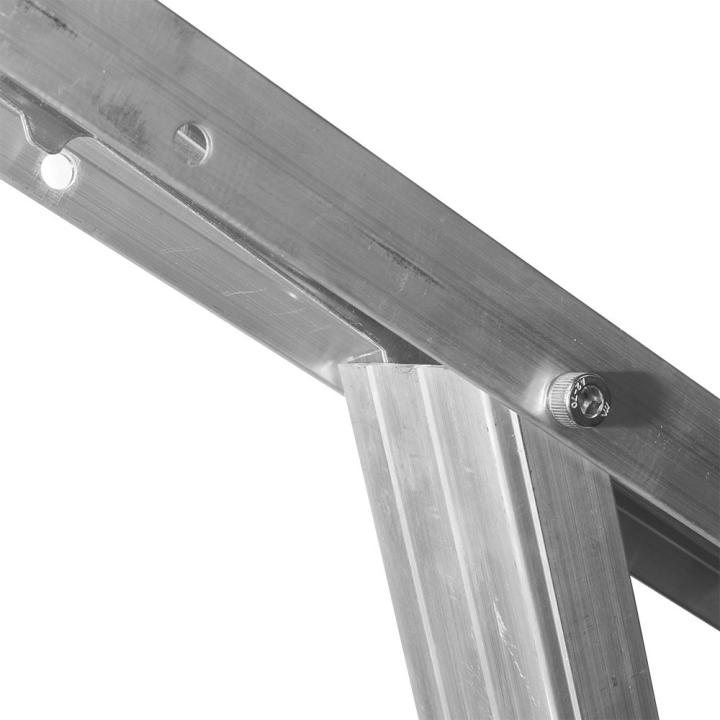

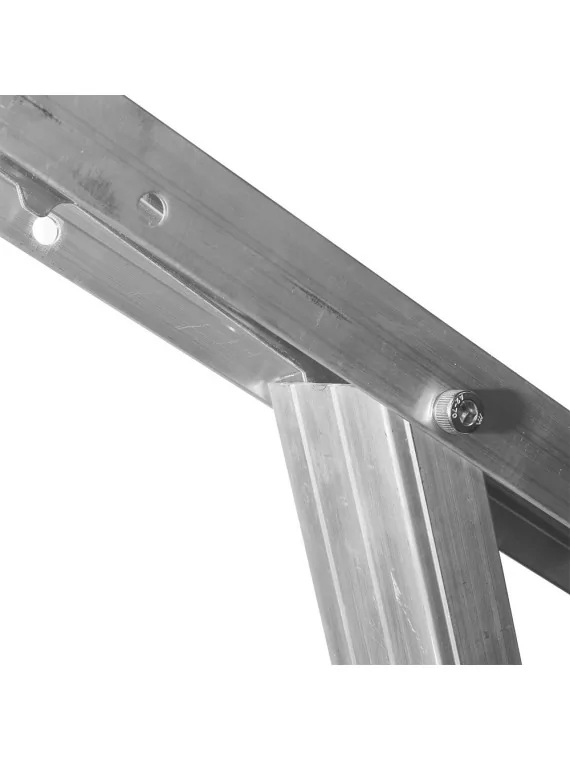

Driehoekige steun meegeleverd met de kit voor zonnepanelen in staande positie, waarmee de aluminium rail kan worden bevestigd.

Productdetails
Inbegrepen bij liggend formaat Petit support en alu

Kleine aluminiumsteun (voor paneel in liggend formaat)

Maakt snelle handmatige bevestiging tijdens de installatie mogelijk.

Productdetails
Inbegrepen Écrou hexagonal à embase crantée DIN 6923 M10

Zeskantmoeren met gekartelde schroefdraad M10

Zorgen voor een snelle handmatige vastdraaiing tijdens de installatie.

Productdetails
Inbegrepen Clips de mise à la terre Rayvolt

Aardingsclips Rayvolt

Zorgen voor elektrische continuïteit en aarding.

Productdetails
Inbegrepen Clames de fin rapides

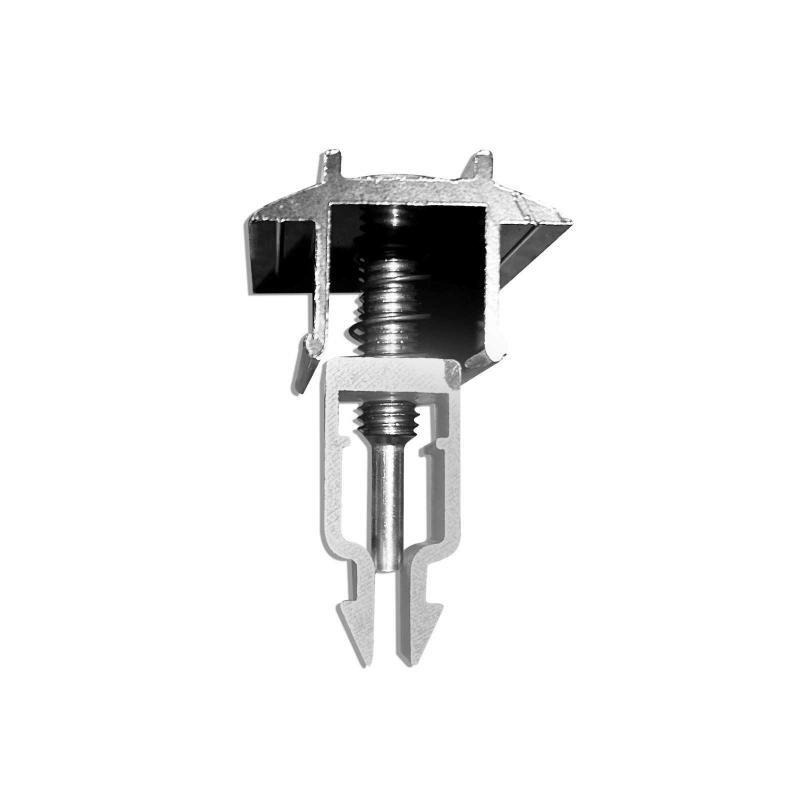

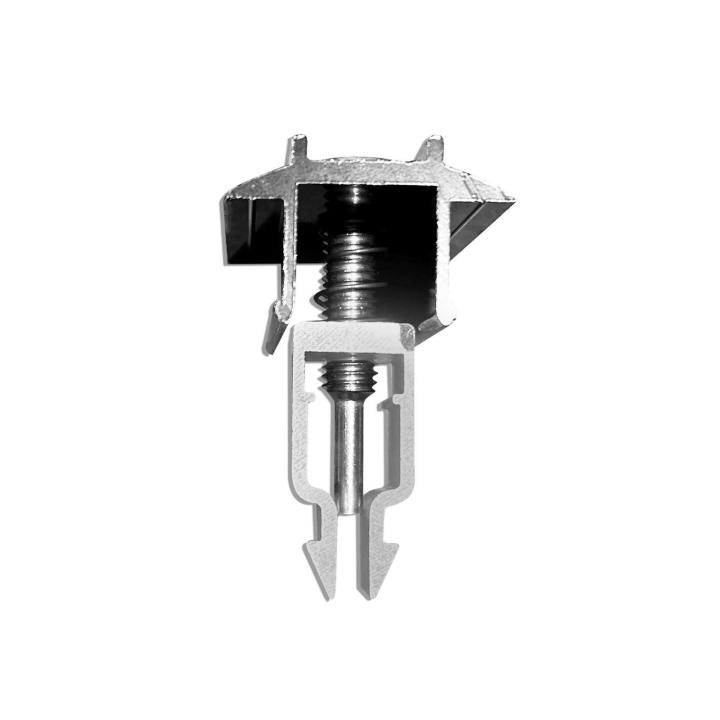

Snelle middenklemmen

Snelle bevestiging tussen elk paneel.

Productdetails
Inbegrepen Clame de fin

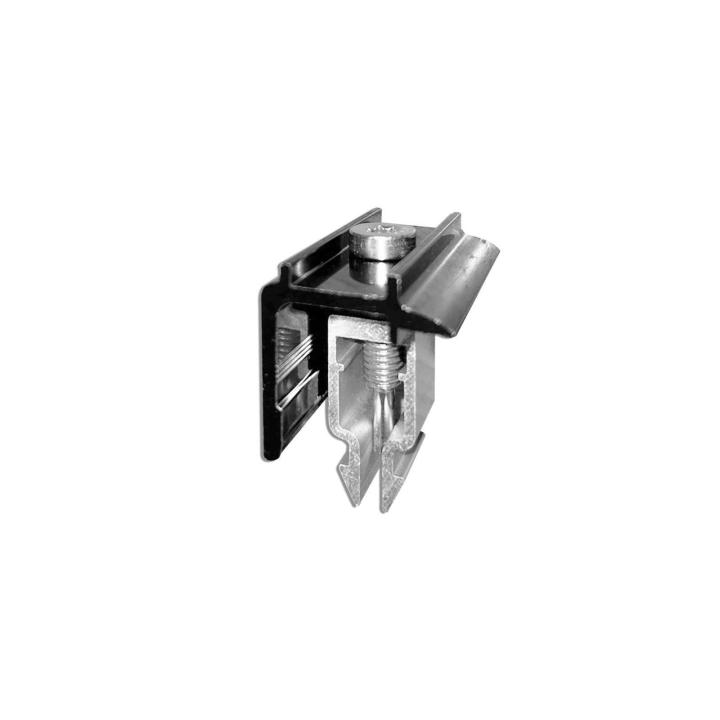

Snelle eindklemmen

Veilige bevestiging van de panelen aan het uiteinde van de constructie.

Productdetails
Inbegrepen  Bouchons de rail 40x40 noir

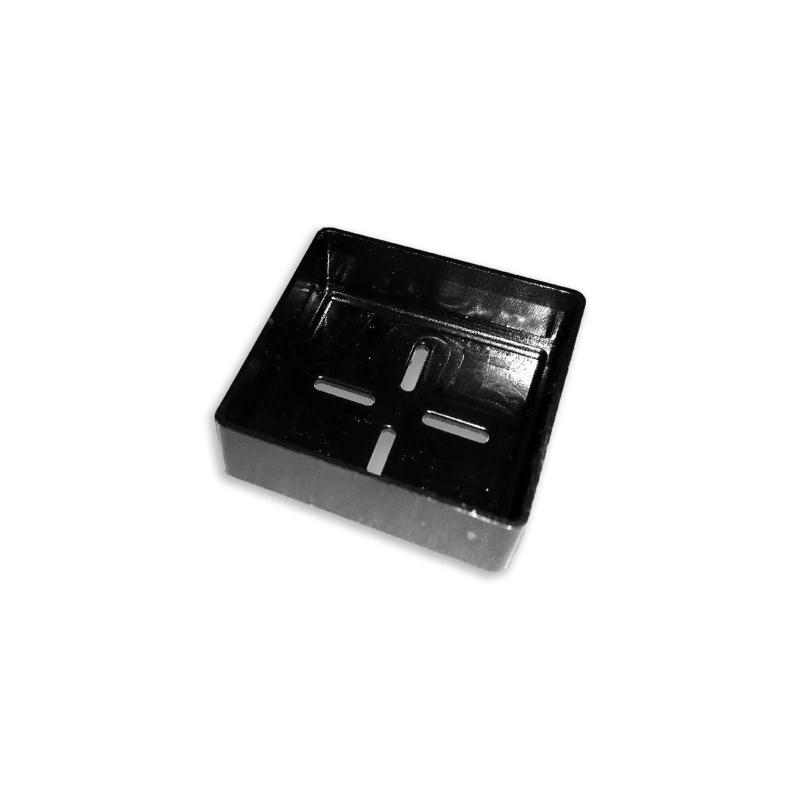

Railpluggen 40x40 mm zwart

Voor een esthetische afwerking en duurzame bescherming van de montagerails.

Productdetails
Inbegrepen Boulon tête marteau M10

M10-hamerkopbouten

Ideaal voor een betrouwbare en eenvoudige bevestiging.

Productdetails





Hoe kies ik een geschikt montagesysteem voor mijn panelen?

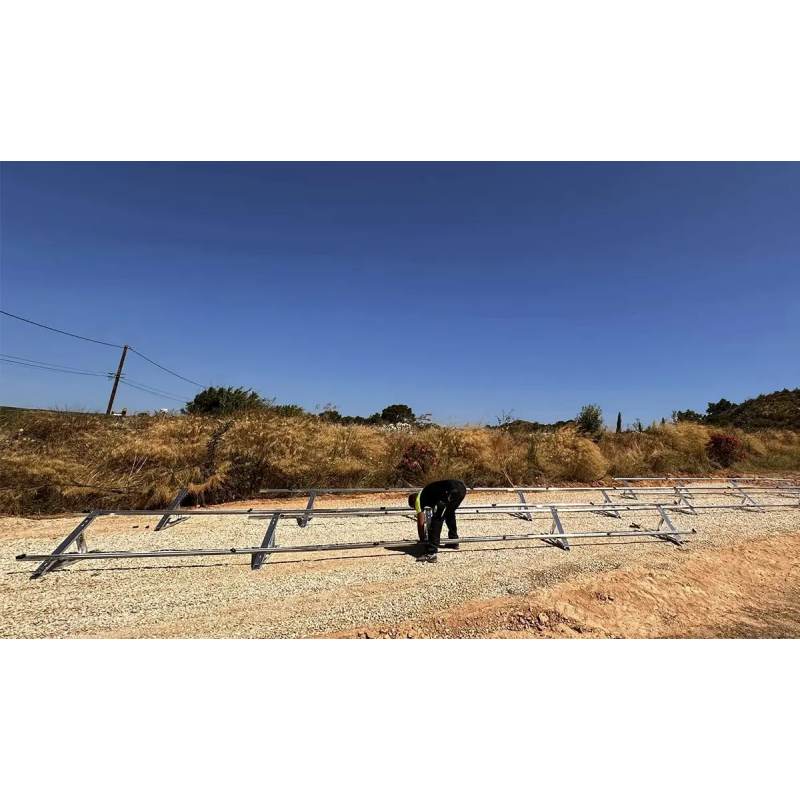

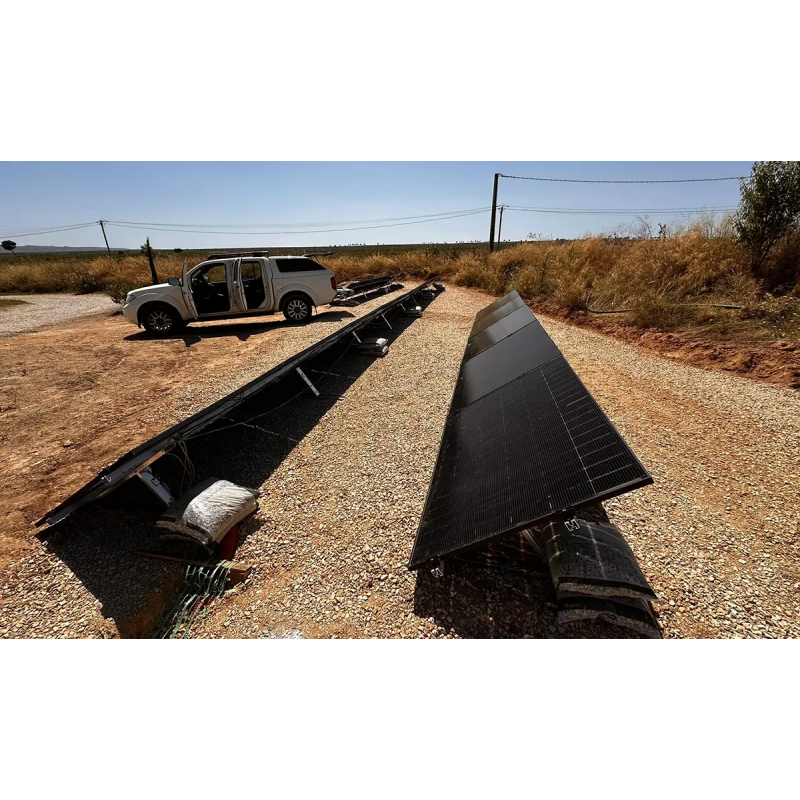

Montageschema voor zonnepanelen

Multifunctionele montageset
Deze set is ontworpen voor maximale veelzijdigheid en kan worden geïnstalleerd op grondconstructies, platte daken, terrassen en zelfs op woonboten. Dankzij de verschillende montagemogelijkheden past hij zich eenvoudig aan de configuratie en oriëntatie van uw panelen aan.

De bevestigingen zijn compatibel met zonnepanelen met standaardafmetingen van ongeveer 1,96 m × 1,14 m.

1. Selecteer het aantal panelen in staande of liggende positie

Kies per rij het aantal panelen in staande of liggende positie.

Voorbeeld: voor de afbeelding hiernaast zijn 3x het product Bevestigingsset nodig:

  • 1e set voor rij 1: 3 panelen in staande positie
  • 2e set voor rij 2: 2 panelen in liggend formaat
  • 3e set voor rij 3: 2 panelen in liggend formaat

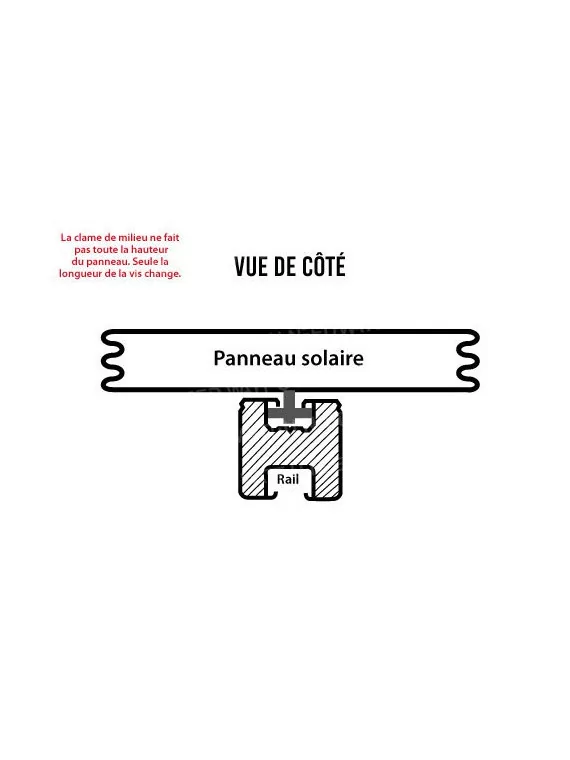

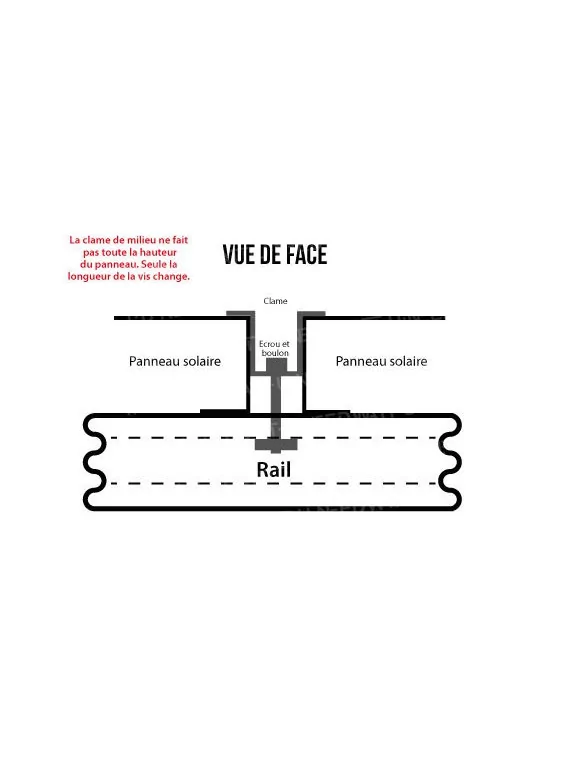

2. Selecteer de juiste klem voor uw paneel

De klem wordt gebruikt om het paneel op de aluminium rail te bevestigen. De hoogte moet overeenkomen met de dikte van het frame van uw paneel voor een stevige bevestiging.

Beschikbare hoogtes: 28 - 30 - 35 mm





Details van het meegeleverde materiaal, afhankelijk van het aantal panelen

Borden in staand formaat

Aantal panelen Rail (m) Details van de rails* Verbindingsstuk Grote aluminium steun Middenklem Eindklem Hamerkopbout M10 Zeskantmoeren M10 Rayvolt Railplug
1 paneel 2,4 (2 x 1,20 m) 0 2 0 4 4 4 1 4
2 panelen 4,8 (2 x 2,40 m) 0 2 2 4 6 6 2 4
3 panelen 7,2 (4 x 1,80 m) 2 3 4 4 8 8 3 4
4 panelen 9,6 (4 x 2,40 m) 2 4 6 4 10 10 4 4
5 panelen 12,0 (4 x 2,40 m en 2 x 1,20 m) 4 5 8 4 12 12 5 4
6 panelen 14,4 (6 x 2,40 m) 4 5 10 4 14 14 6 4
7 panelen 16,8 (6 x 2,40 m en 2 x 1,20 m) 6 6 12 4 16 16 7 4
8 panelen 19,2 (8 x 2,40 m) 6 6 14 4 18 18 8 4
9 panelen 21,6 (8 x 2,40 m en 2 x 1,20 m) 8 7 16 4 20 20 9 4
10 panelen 24,0 (10 x 2,40 m) 8 8 18 4 22 22 10 4
11 panelen 26,4 (10 x 2,40 m en 2 x 1,20 m) 10 8 20 4 24 24 11 4
12 panelen 28,8 (12 x 2,40 m) 10 9 22 4 26 26 12 4
13 panelen 31,2 (12 x 2,40 m en 2 x 1,20 m) 12 10 24 4 28 28 13 4
14 panelen 33,6 (14 x 2,40 m) 12 11 26 4 30 30 14 4
15 panelen 36,0 (14 x 2,40 m en 2 x 1,20 m) 14 11 28 4 32 32 15 4
16 panelen 38,4 (16 x 2,40 m) 14 12 30 4 34 34 16 4
17 panelen 40,8 (16 x 2,40 m en 2 x 1,20 m) 16 13 32 4 36 36 17 4
18 panelen 43,2 (18 x 2,40 m) 16 13 34 4 38 38 18 4
19 panelen 45,6 (18 x 2,40 m en 2 x 1,20 m) 18 14 36 4 40 40 19 4
20 panelen 48,0 (20 x 2,40 m) 18 15 38 4 42 42 20 4

* De details van de rails zijn indicatief en afhankelijk van de grootte van de panelen.

Panelen in landscape

Aantal panelen Rail (m) Details rails* Koppelstuk Kleine alu steun Middenklem Eindklem M10 hamerkopbout M10 zeskantmoer Rayvolt Railbevestiging/dop
1 paneel 4,02 (2 x 2,01m) 0 2 0 4 4 4 1 4
2 panelen 8,0 (4 x 2,00m) 2 3 2 4 6 6 2 4
3 panelen 12,0 (6 x 2,00m) 4 4 4 4 8 8 3 4
4 panelen 16,0 (8 x 2,00m) 6 5 6 4 10 10 4 4
5 panelen 20,0 (10 x 2,00m) 8 6 8 4 12 12 5 4
6 panelen 24,0 (12 x 2,00m) 10 7 10 4 14 14 6 4
7 panelen 28,0 (14 x 2,00m) 12 8 12 4 16 16 7 4
8 panelen 32,0 (16 x 2,00m) 14 9 14 4 18 18 8 4
9 panelen 36,0 (18 x 2,00m) 16 10 16 4 20 20 9 4
10 panelen 40,0 (20 x 2,00m) 18 11 18 4 22 22 10 4
11 panelen 44,0 (22 x 2,00m) 20 12 20 4 24 24 11 4
12 panelen 48,0 (24 x 2,00m) 22 13 22 4 26 26 12 4
13 panelen 52,0 (26 x 2,00m) 24 14 24 4 28 28 13 4
14 panelen 56,0 (28 x 2,00m) 26 15 26 4 30 30 14 4
15 panelen 60,0 (30 x 2,00m) 28 16 28 4 32 32 15 4
16 panelen 64,0 (32 x 2,00m) 30 17 30 4 34 34 16 4
17 panelen 68,0 (34 x 2,00m) 32 18 32 4 36 36 17 4
18 panelen 72,0 (36 x 2,00m) 34 19 34 4 38 38 18 4
19 panelen 76 (38 x 2,00m) 36 20 36 4 40 40 19 4
20 panelen 80 (40 x 2,00m) 38 21 38 4 42 42 20 4

* De railgegevens zijn ter indicatie en zijn afhankelijk van de afmetingen van de panelen.





FAQ - Bevestigingsset voor vloerconstructie

1. Kan ik deze set zelf installeren?

Ja, deze set is zo ontworpen dat hij gemakkelijk kan worden geïnstalleerd door iedereen met enige kennis van doe-het-zelven.

2. Is de set weerbestendig?

Ja, alle onderdelen zijn gemaakt van roestvrij staal met een anticorrosiecoating, waardoor ze optimaal bestand zijn tegen regen, wind en UV-straling.

3. Is deze set compatibel met grote zonnepanelen?

Ja, deze set is specifiek ontworpen voor grote zonnepanelen met een lengte tussen 178 cm en 198 cm. Het biedt een stabiele, veilige en versterkte bevestiging voor installaties op de grond, platte daken of woonboten, waardoor een perfecte compatibiliteit met de nieuwste generatie hoogvermogen panelen gegarandeerd is.

4. Kan ik deze set op een plat dak installeren?

Ja, deze kit kan op een plat dak worden geïnstalleerd, mits de aanbevelingen voor ballast worden opgevolgd om de stabiliteit en veiligheid van de constructie te garanderen.

5. Moet er ballast worden aangebracht voor de constructie?

Ja, ballast is nodig afhankelijk van het oppervlak, het type grond of plat dak, en de lokale windkracht. In de meegeleverde handleiding staat het aanbevolen gewicht en hoe je de ballast moet bevestigen.

6. Kan met de kit de hellingshoek van de zonnepanelen worden aangepast?

Ja, de hellingshoek kan worden aangepast om de blootstelling aan de zon en de energieproductie te optimaliseren, zowel op de grond als op een plat dak.

7. Is deze kit geschikt voor alle soorten ondergrond?

Hij is geschikt voor stabiele en vlakke ondergronden (beton, verdicht grind, gestabiliseerde grond). Voor losse of onstabiele ondergronden kan extra versteviging of ballast nodig zijn.

8. Welk gereedschap is nodig voor de installatie?

Het benodigde gereedschap is standaard: boormachine, sleutel, schroevendraaier en eventueel een tang. Er is geen speciaal gereedschap nodig.

structure-sol-pv-178-198
