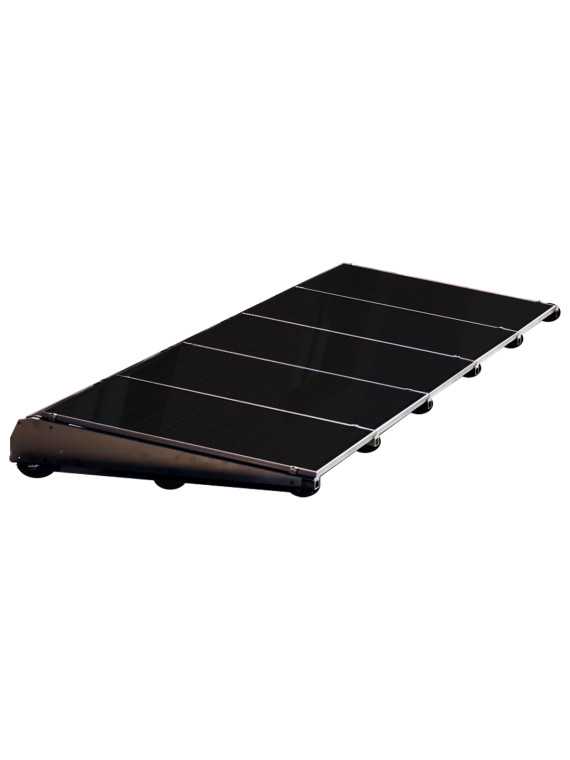

FlatFix Fusion-systeem voor platte daken voor panelen in staande positie van 170 tot 178 cm

€ 116,16
Belasting inbegrepen
Flatfix-Fusion-Portrait
0768563822803

Kies voor hoge prestaties met het FlatFix Portrait-systeem: de robuuste oplossing voor uw zonnepanelen op platte daken of op de grond.

Het FlatFix- montagesysteem in Portrait-configuratie (geschikt voor panelen met een lengte/hoogte van 170 tot 178 cm ) biedt een ideale ruimteoptimalisatie voor uw fotovoltaïsche installaties. Of het nu op een plat dak is of direct op de grond (tuin, terras, vlakke ondergrond), deze verzwaarde steun garandeert een perfecte stabiliteit zonder boren, waardoor de integriteit van uw steun behouden blijft.

Dankzij de vaste hellingshoek van 13° biedt het een ideaal compromis tussen jaarlijks energierendement en lage windweerstand, zelfs bij een grotere hoogte. Het aerodynamische ontwerp en het "thermische ontkoppelingssysteem" beschermen uw modules tegen mechanische belasting als gevolg van temperatuurschommelingen. De FlatFix Portrait is licht en robuust en kan dankzij het gepatenteerde kliksysteem in een mum van tijd worden gemonteerd.

Compatible avec :

AIKO NEOSTAR 2S MONO GLAS-GEN2 460Wp
AIKO NEOSTAR 2S MONO GLAS-GEN2 460Wp
€ 108,35
Voir le produit →
AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc
AIKO NEOSTAR 3S+ DUAL GLASS-GEN3 470Wc
€ 120,00
Voir le produit →
Leapton N-Type 450Wp TOPCon bifacial zonnepaneel geoptimaliseerd zonne-energievermogen
Leapton N-Type 450Wp TOPCon bifacial...
€ 84,95
Voir le produit →
Palette 36X Q-Sun Qrystal N8 N-Type 450Wp bifaciale
Palette 36X Q-Sun Qrystal N8 N-Type 450Wp...
€ 3.155,47
Voir le produit →
Palette 37X AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp
Palette 37X AIKO NEOSTAR 2S MONO GLASS-GEN2 460Wp
€ 3.892,90
Voir le produit →
Pallet met 37 AIKO NEOSTAR 3S+ DUAL GLASS‑GEN3 470 Wp zonnepanelen
Pallet met 37 AIKO NEOSTAR 3S+ DUAL GLASS‑GEN3...
€ 4.704,10
Voir le produit →
Affichage de 6 sur 7 produits compatibles
ℹ️ Cette liste est non exhaustive. Contactez-nous pour vérifier une combinaison.

FlatFix Fusion Portrait bevestigingssysteem voor zonnepanelen op platte daken

Het FlatFix Fusion Portrait-systeem is een modulaire, snelle en duurzame montageoplossing voor de installatie van fotovoltaïsche panelen in staande positie op platte daken. Het is ontworpen door Esdec, Europees marktleider op het gebied van zonne-energiesystemen, en combineert eenvoud, prestaties en veiligheid.

INBEGREPEN Élément de base supérieur

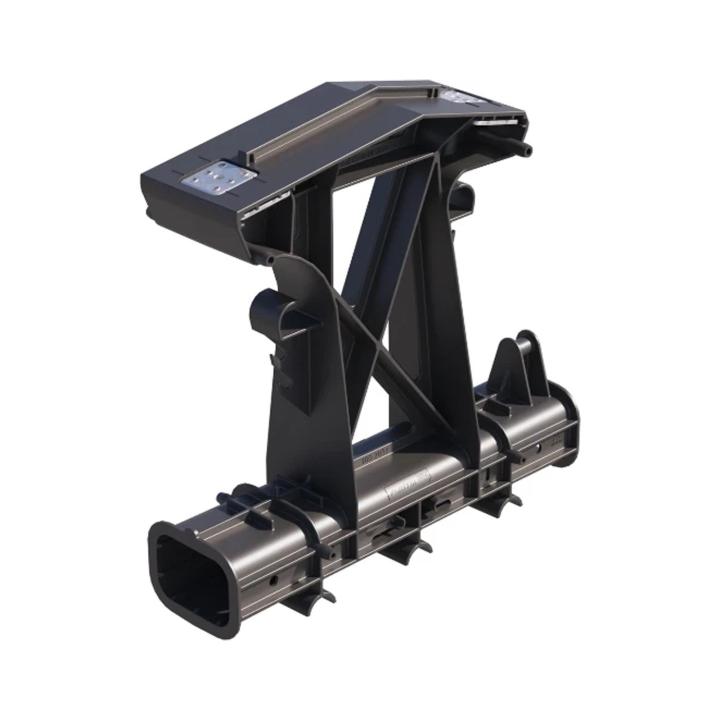

Bovenste basiselement (ref.: 1007037)

Bovenste clipbare steun die de hellingshoek bepaalt.

Inbegrepen Embase support de toit

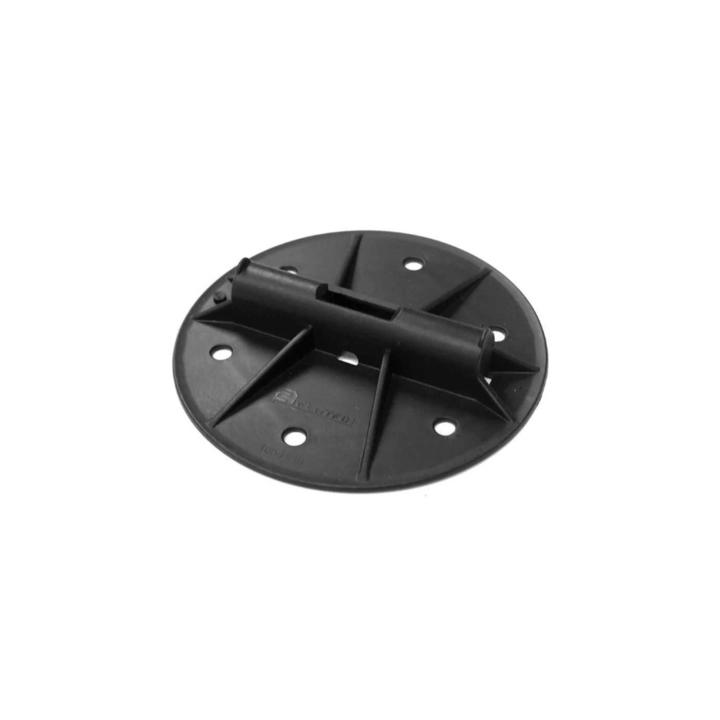

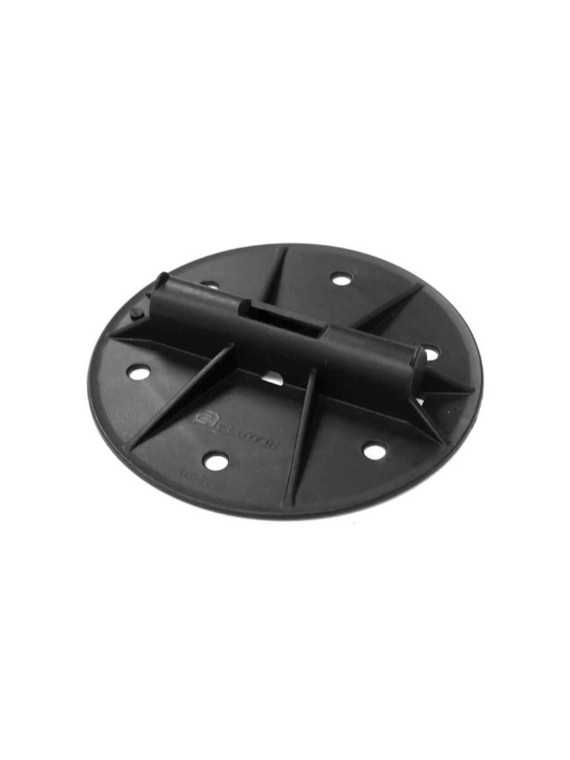

Daksteunbasis (ref.: 1007012)

Beschermende voet die de structuur op het dak stabiliseert.

Inbegrepen Élement de base inférieur

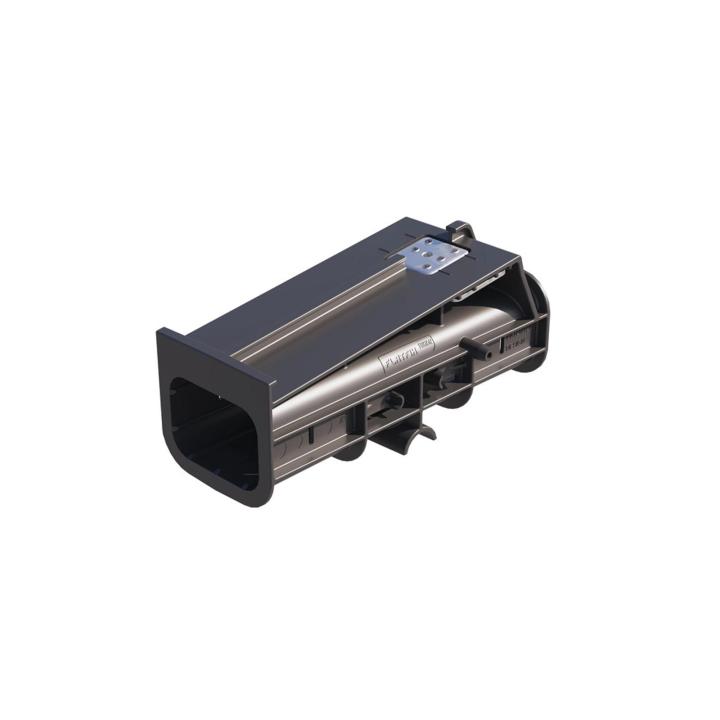

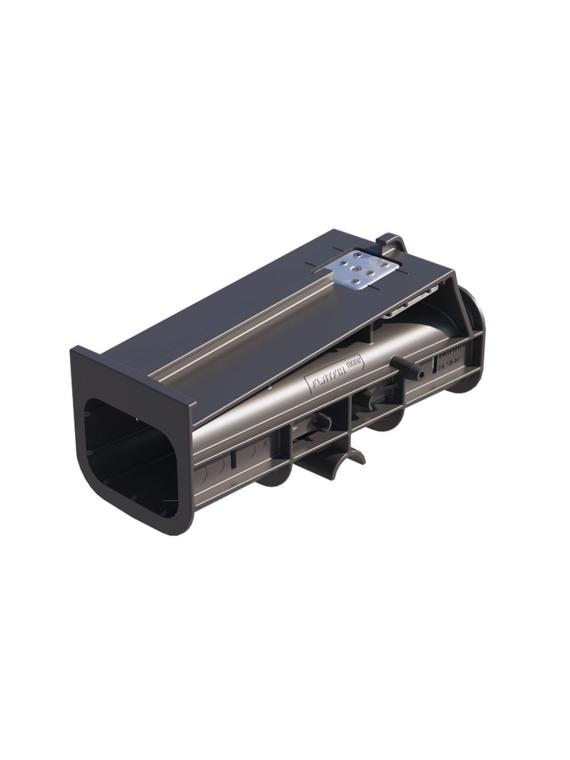

Onderste basiselement (ref.: 1007027)

Zorgt voor stabiliteit en bescherming van het dak.

Inbegrepen Profilé de base

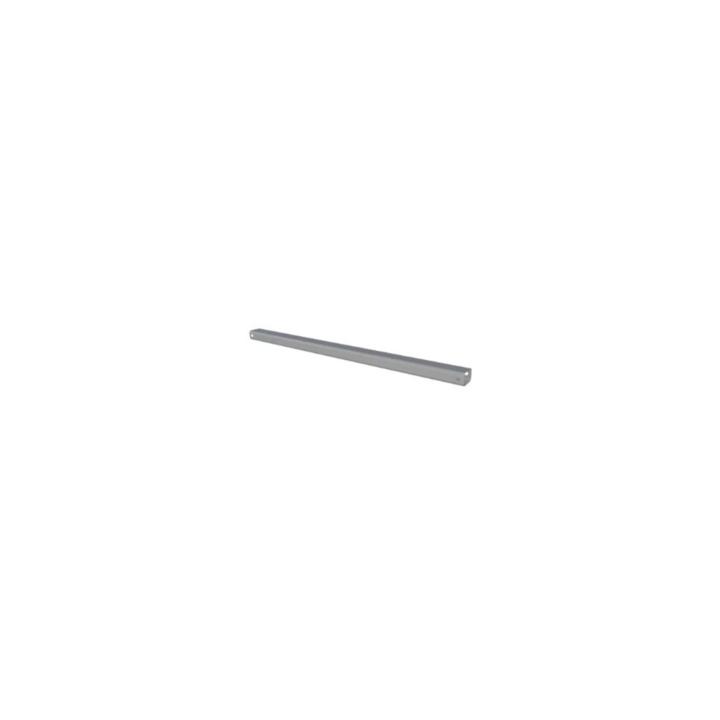

Basisprofiel 1670 mm (ref.: 1007197)

Horizontale rail die uitlijning en stijfheid garandeert.

Inbegrepen Clame de milieu

Middenklem(ref.: 1003020)

Tussenbevestiging met automatische aarding.

Inbegrepen Clame de fin

Eindklem(ref.: 1004330)

Hiermee kan het laatste paneel aan het einde van de lijn stevig worden vergrendeld.

Inbegrepen Vis d'assemblage

Bevestigingsschroeven M6(ref.: 1000655)

M6-montageschroef van roestvrij staal voor het stevig bevestigen van flenzen en onderdelen aan de FlatFix Fusion-constructie.





Structure légère

Compatibel met vrijwel alle platte daken

Of uw dak nu van bitumen, EPDM of PVC is, de FlatFix Fusion past zonder boren. Dankzij het universele ontwerp kan het op elk vlak oppervlak worden geïnstalleerd zonder de waterdichtheid van uw dakbedekking aan te tasten.

Montage Rapide

Supersnelle "klik"-montage

De belangrijkste onderdelen worden gemonteerd met behulp van zelfklikende scharnieren. Er is geen gereedschap nodig: het systeem klikt eenvoudig in elkaar, waardoor de installatietijd drastisch wordt verkort.





Thermische integriteit en bescherming van het gebouw

De beweegbare scharnieren absorberen thermische uitzettingen. Dit ontkoppelde systeem voorkomt dat er spanning op de zonnepanelen wordt overgebracht en behoudt de waterdichtheid van het dak op lange termijn.

Strategische ballast en aerodynamica

Dankzij de hellingshoek van 13° en het gestroomlijnde ontwerp heeft FlatFix Fusion slechts minimale ballast nodig op strategische punten, waardoor stabiliteit wordt gegarandeerd zonder structurele overbelasting.

Intelligent kabelbeheer

De structuur is voorzien van kabelgeleiders om het risico op interferentie te verminderen en direct contact tussen de bekabeling en het dakoppervlak te voorkomen.

Transport en hantering

Het systeem bestaat uit een klein aantal lichte onderdelen en is eenvoudig te vervoeren en te hanteren. Voor de volledige montage is slechts één standaardgereedschap nodig.





Flexibiliteit en installatiegemak

Installatie van zonnepanelen – Makkelijker, sneller en eenvoudiger dankzij een krachtige oplossing. Hoe? Met FlatFix® Fusion, een modulair en veelzijdig montagesysteem ontworpen voor kleine tot middelgrote platte daken. Voor u betekent dit meer efficiëntie en minder complicaties.

Videoduur: 03:42





Hoe configureert u uw systeem?

Guide

1. Selecteer het aantal panelen per rij in de opties.

2. Voor meerdere rijen voegt u elke configuratie afzonderlijk toe aan het winkelmandje.

Opmerking: compatibel met panelen van 170 tot 178 cm lang (max. breedte: 1140 mm | dikte: 30 tot 50 mm)





Aanvullende producten bij de basisset (niet inbegrepen):

Déflecteur de vent de côtés

Zijdelingse winddeflectoren

Zorgt voor de aerodynamica van het systeem door de zijkanten af te sluiten. Beschermt tegen de wind en vermindert de benodigde ballast.

(ref : 1007232 et 1007233)

Déflecteur de vent arrière

Achterste winddeflector

Achterste beschermplaat om de luchtstroom boven de panelen af te buigen voor maximale stabiliteit met behoud van goede ventilatie.

(ref  : 1007233)

Achterste deflector
Rack de lestage

Ballastrek

Hiermee kunt u het ballastgewicht (bakstenen, betonblokken of andere) veilig onder de constructie plaatsen om deze tegen de wind te stabiliseren.

(ref : 1007230)

Ballastrek





FAQ - FlatFix Fusion Portrait (plat dak)

1. Welke paneelafmetingen zijn compatibel met dit portrait-systeem? +
De FlatFix Fusion Portrait is ontworpen voor zonnepanelen met een lengte tussen 170 en 178 cm. De maximaal toegestane breedte is 1140 mm, met een framedikte van 30 tot 50 mm, waardoor het systeem compatibel is met de meeste huidige modules.
2. Wat is de ultrasnelle 'Click'-montage van Esdec? +
Het systeem is gebaseerd op hoofdcomponenten die met elkaar worden verbonden via zelfklikbare scharnieren. Dit vermindert de installatietijd op het platte dak aanzienlijk, omdat het systeem zonder veel complex gereedschap in elkaar kan worden geklikt.
3. Waarom is thermische ontkoppeling belangrijk voor mijn dak? +
De beweegbare scharnieren van FlatFix Fusion absorberen de natuurlijke thermische uitzetting van materialen. Dit ontkoppelde systeem voorkomt dat mechanische spanningen worden overgebracht op de zonnepanelen en, nog belangrijker, zorgt ervoor dat de dakbedekking op lange termijn waterdicht blijft.
4. Is dit systeem compatibel met EPDM- of bitumendaken? +
Ja, dit universele ontwerp past zonder boren op vrijwel alle platte daken, of ze nu bedekt zijn met bitumen, EPDM of PVC. Het stabiliseert de structuur zonder het oppervlak te beschadigen dankzij de beschermende steunvoeten.
5. Wat is de hellingshoek van de panelen met FlatFix Fusion? +
Het systeem heeft een vaste hellingshoek van 13°. Deze hoek is zorgvuldig berekend om het energierendement te maximaliseren en tegelijkertijd de windvang en de benodigde ballast op de gebouwstructuur te minimaliseren.
6. Hoe wordt de fotovoltaïsche bekabeling bij deze constructie beheerd? +
De structuur is voorzien van slimme kabelgeleiders. Dit vermindert het risico op elektrische interferentie en voorkomt direct contact tussen de bekabeling en het dakoppervlak, waardoor uw kabels worden beschermd tegen vroegtijdige slijtage.
7. Bevat de kit de aarding van de panelen? +
Ja, de in de set meegeleverde middenklemmen zijn voorzien van automatische aarding. Dit vereenvoudigt de elektrische installatie en garandeert de veiligheid van het hele zonnepaneelveld zodra de bevestigingen zijn vastgedraaid.
8. Welke accessoires zijn onmisbaar om de installatie te voltooien? +
Om de aerodynamica en stabiliteit te garanderen, wordt het ten zeerste aanbevolen om winddeflectoren (aan de zijkanten en achterkant) en ballastrekken toe te voegen. Deze aanvullende producten zorgen ervoor dat de installatie bestand is tegen harde wind.
Flatfix-Fusion-Portrait

Gegevensblad

Montage
Plat dak - vloerstructuur

Specifieke referenties

upc
768563822803
ean13
0768563822803

FlatFix Fusion-systeem voor platte daken voor panelen in staande positie van 170 tot 178 cm — Montagesystemen

FlatFix Fusion-systeem voor platte daken voor panelen in staande positie van 170 tot 178 cm is available in our Montagesystemen catalog. Technical specifications: montage: Plat dak - vloerstructuur. Product weight: 8.0 kg. Referentie: Flatfix-Fusion-Portrait.
