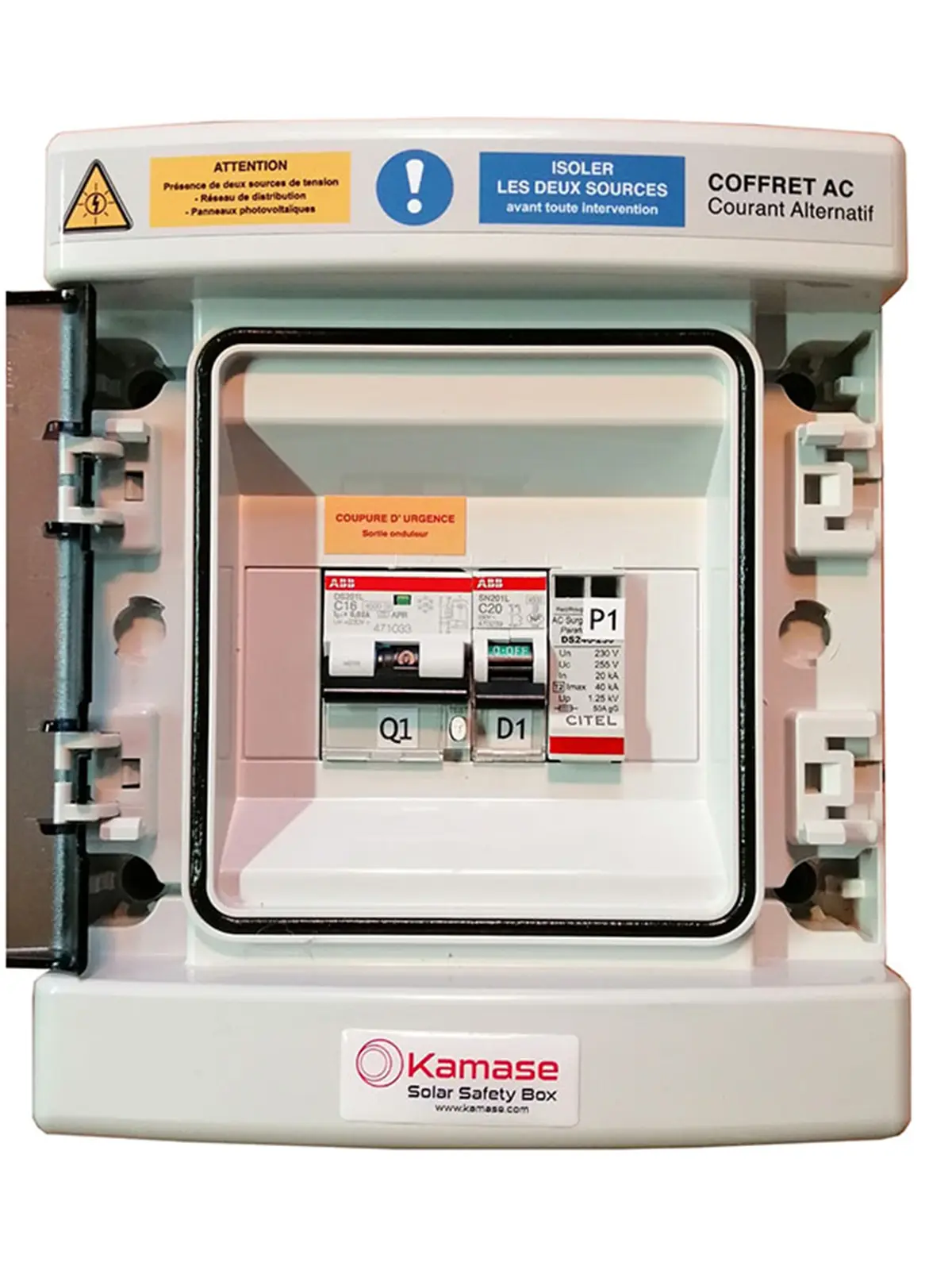

Set bliksemafleider AC 32 A, eenfasig
Set bliksemafleider AC 32 A, eenfasig

Set bliksemafleider AC 32 A, eenfasig

€ 301,10
Belasting inbegrepen
AC32-APR
0768563817434

Verhoog de veiligheid van uw zonne-installatie met deze hoogwaardige 32 A AC-beveiligingskast. Deze kast is ontworpen voor eenfasige omvormers tot 6,4 kVA en zorgt voor een veilige en conforme verbinding tussen uw zonne-energieopbrengst en het elektriciteitsnet

AC-overspanningsbeveiligingskast 32 A, eenfasig – Beveiliging voor zonne-energie-installaties tot 6 kVA


De AC 32A-beveiligingskast is het centrale veiligheidselement voor elke residentiële zonne-installatie tot 6,4 kVA. Hij zorgt voor een veilige verbinding tussen uw fotovoltaïsche omvormer en het nationale elektriciteitsnet. Dit JWUN-model bevat hoogwaardige componenten om de levensduur van uw apparatuur te garanderen bij overspanningen en isolatiefouten.





Waarom kiezen voor deze AC-beveiligingskast?

  • Hoge immuniteit (Type A-APR): De aardlekschakelaar van 30 mA is speciaal ontworpen om de natuurlijke lekstromen van omvormers te negeren, waardoor ongewenste stroomonderbrekingen worden voorkomen.
  • Gecertificeerde bliksembeveiliging: Uitgerust met een Citel Type 2-bliksemafleider (2-polig) leidt deze atmosferische overspanningen af om de gevoelige elektronica van de omvormer te beschermen.
  • Installatie in alle omstandigheden: Met beschermingsklasse IP65 is deze behuizing met 6 modules volledig waterdicht en kan zowel binnen als buiten worden geïnstalleerd.
  • Kant-en-klare bedrading: De behuizing is voorbekabeld met flexibele HO7-VK-kabel en vergemakkelijkt de aansluiting dankzij de aardingsklemmen met meerdere secties.





Technische kenmerken: Model AC32-APR
Maximaal vermogen 6400 VA (6,4 kVA)
Aardlekschakelaar 32 A 30 mA type A-APR (Icc 4,5 kA)
Bliksembeveiliging Type 2 - Citel In 20 kA / Imax 40 kA
Netuitgangsdoorsnede Tot 16 mm² (alleen koper)
Aardingsklemmenblok 2x16 mm² + 5x10 mm²
Afmetingen van de behuizing 231 x 202 x 113 mm (6 modules)
Kabelwartels inbegrepen 1xPG21 / 1xPG16 / 4xPG9
Conformiteit NF-normen / Nationaal elektriciteitsnet





Deze kast is een voorbekabelde oplossing voor het uitschakelen en beveiligen van fotovoltaïsche installaties, ontworpen om de interface te vormen tussen de omvormer en het nationale elektriciteitsnet.

Beveiligingscomponenten (DIN-rail)

  • Hoofdaardlekschakelaar: 32 A, 30 mA, type A-APR (hoge immuniteit) met een uitschakelvermogen van 4,5 kA. Deze beschermt tegen stroomlekken en voorkomt ongewenst uitschakelen van de omvormer.
  • Type 2-overspanningsbeveiliging: merk Citel, 2-polig (fase/nulleider), In 20 kA – Imax 40 kA. Deze beveiliging beschermt de omvormer tegen atmosferische overspanningen.
  • Beveiliging van de overspanningsbeveiliging: speciale 20 A-stroomonderbreker (F/N) met een uitschakelvermogen van 4,5 kA.

Aansluiting en bekabeling

  • Interne bekabeling: uitgevoerd met flexibele draad van het type HO7-VK.
  • Aardingsklemmenblok: Capaciteit van 2 x 16 mm² + 5 x 10 mm² om een veilige aarding van de gehele installatie te garanderen.
  • Netuitgangen: Aansluitblok geschikt voor koperdraad tot 16 mm².

Technischespecificaties

  • Behuizing: Kast met 6 modules (8 modules bij optie meter) met beschermingsklasse IP65, geschikt voor buiteninstallatie.
  • Afmetingen: 231 mm x 202 mm x 113 mm.





Bedradingsschema van de kast

Schéma câblage coffret parafoudre AC 32A mono





FAQ - AC-overspanningsbeveiligingskast 32 A (6,4 kVA)

1. Waarom is een aardlekschakelaar van het type "A-APR" onmisbaar voor mijn omvormer? +
Het type A-APR (hoge immuniteit) is speciaal ontworpen voor fotovoltaïsche installaties. Omvormers genereren van nature lichte lekstromen die een standaard aardlekschakelaar ongewenst kunnen laten uitschakelen. Deze 32A 30mA-schakelaar negeert deze parasitaire lekken en biedt tegelijkertijd een daadwerkelijke bescherming van personen, waardoor de continuïteit van uw zonne-energieproductie wordt gegarandeerd.
2. Welke bescherming biedt de geïntegreerde Citel-bliksemafleider van type 2? +
De Citel-bliksemafleider leidt atmosferische overspanningen (bliksem) af naar de aarde voordat ze de omvormer bereiken. Met een capaciteit van 20 kA (In) en tot 40 kA (Imax) beschermt hij de gevoelige elektronica van uw systeem. Hij wordt zelf beschermd door een speciale 20A-stroomonderbreker, waardoor de algehele bescherming behouden blijft, zelfs als er onderhoud aan de overspanningsbeveiliging wordt uitgevoerd.
3. Kan ik deze kast buiten mijn woning installeren? +
Ja, zeker. Deze kast heeft beschermingsklasse IP65, wat betekent dat hij volledig stofdicht is en beschermd tegen waterstralen (uit een brandslang). Hij is ontworpen om zware omstandigheden te weerstaan, of het nu in een vochtige garage is, onder een afdak of direct blootgesteld aan de buitenlucht.
4. Wat zijn de aansluitmogelijkheden voor aarding en het elektriciteitsnet? +
De kast is uitgerust met een meerdelig aardingsklemmenblok (2x16 mm² + 5x10 mm²) om de aarding van de omvormer en de constructie te centraliseren. Voor de aansluiting op het nationale net accepteert het hoofdklemmenblok koperen kabel tot 16 mm², wat zorgt voor een robuuste verbinding die voldoet aan de geldende normen voor een vermogen tot 6,4 kVA.
