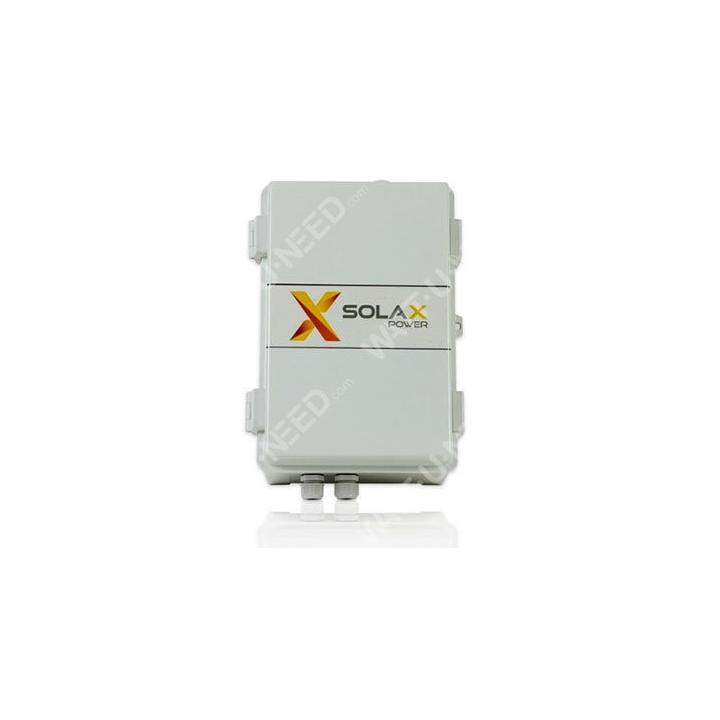

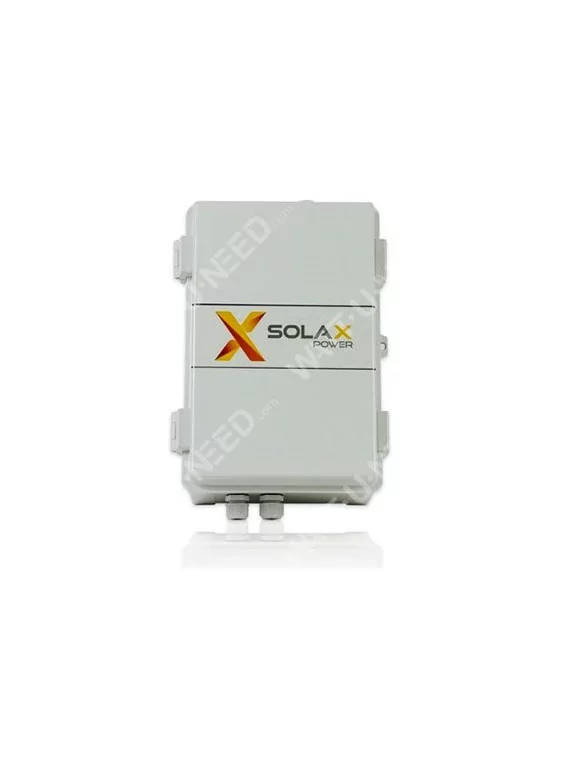

Automatische EPS SolaX Power X1-overstroomkast voor eenfasige noodstroomvoorziening 17A
€ 410,30
Belasting inbegrepen
X1-EPS-BOX
0768563817090
De EPS SolaX X1-behuizing is een automatisch schakelapparaat dat is ontworpen om de continuïteit van de stroomvoorziening in uw woning te garanderen in geval van een stroomstoring. Met dit intelligente apparaat kunt u uw kritieke verbruikers onmiddellijk overschakelen op opgeslagen energie, waardoor uw fotovoltaïsche installatie wordt omgevormd tot een betrouwbaar en autonoom back-upsysteem.
Deze EPS-kast (Emergency Power Supply) is perfect geïntegreerd in het SolaX Power-ecosysteem en stuurt de nooduitgang van de hybride omvormers van het merk aan. Hij zorgt voor een fysieke scheiding tussen uw thuisnetwerk en het openbare netwerk om de veiligheid van technici tijdens een storing te garanderen. Met een maximaal stroomverbruik van 17 A beschermt hij uw lithiumbatterijen en gevoelige apparaten en maximaliseert hij het gebruik van uw resterende zonne-energieproductie.
De belangrijkste kenmerken van de SolaX X1 EPS-behuizing zijn:
- Exclusieve compatibiliteit met de SolaX X1-Hybrid enkelfasige omvormers.
- Ultrasnelle schakeltijd om te voorkomen dat kritieke apparaten worden uitgeschakeld.
- Robuuste, voorbekabelde behuizing voor snelle installatie op DIN-rail.
Dit accessoire is onmisbaar om uw energiecomfort te waarborgen en te profiteren van volledige autonomie, zelfs wanneer het distributienetwerk uitvalt.
EAN: 0768563817090
4
EPS SolaX X1-EPS BOX - Automatische back-upvoeding voor éénfasige omvormers
De EPS SolaX X1-EPS BOX (referentie X1-EPS-BOX) is een automatisch accessoire dat ontworpen is om de continuïteit van uw stroomvoorziening te garanderen in geval van een stroomstoring. Dankzij de twee geïntegreerde schakelaars beheert deze box op intelligente wijze de omschakeling tussen het openbare elektriciteitsnet en de EPS-uitgang (noodstroomvoorziening) van uw hybride SolaX X1-omvormer.
Bij een stroomstoring activeert de box automatisch de EPS-uitgang die gevoed wordt door uw accu en zonnepanelen. Wanneer het elektriciteitsnet terugkeert, wordt uw installatie automatisch weer aangesloten op het openbare elektriciteitsnet en wordt de EPS-uitgang veilig uitgeschakeld. Deze oplossing is essentieel voor fotovoltaïsche installaties met batterijen die autonomie vereisen tijdens stroomonderbrekingen.

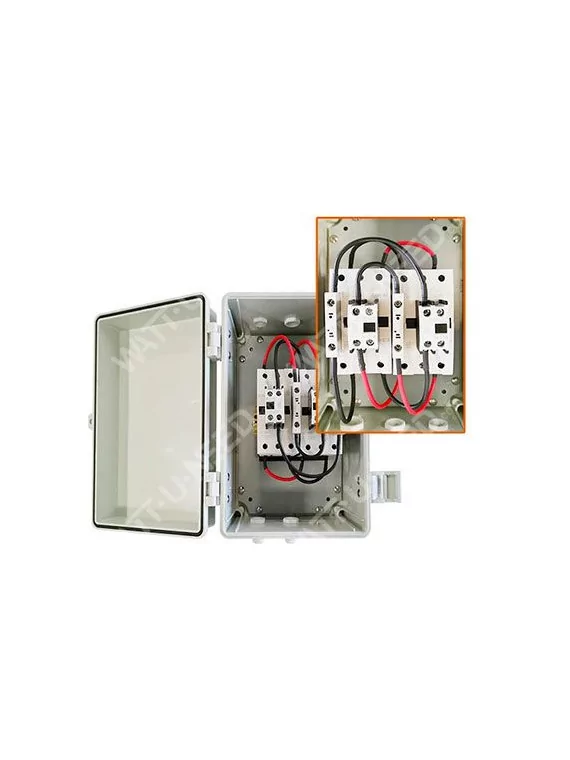

Automatische werking van de dubbele contactor
Het geïntegreerde dubbele magneetsysteem zorgt voor een veilig, geautomatiseerd beheer van je stroomvoorziening:
- Detectie van stroomuitval: De contactor controleert voortdurend de aanwezigheid van het openbare stroomnet.
- Onmiddellijke EPS-activering: Zodra er een storing wordt gedetecteerd, schakelt de contactor automatisch over op de EPS-uitgang (gevoed door batterij + PV).
- Automatische heraansluiting: Wanneer het elektriciteitsnet terugkeert, sluit de box de UPS opnieuw aan op het openbare elektriciteitsnet en wordt de EPS-uitgang gesloten.
- Anti-eilandingbeveiliging: Voorkomt injectie in het net tijdens stroomonderbrekingen, in overeenstemming met de ontkoppelingsnormen.
Deze werking is volledig transparant voor de gebruiker: er is geen handmatige tussenkomst vereist.
Compatibiliteit met SolaX X1-Hybrid omvormers
De EPS-box is compatibel met alle eenfasige hybride omvormers van de SolaX X1-serie die zijn uitgerust met de EPS-functie:
- SolaX X1-HYBRIDE 3.0-D G4/G4.1 (3 kVA)
- SolaX X1-HYBRIDE 3.7-D G4/G4.1 (3,7 kVA)
- SolaX X1-HYBRIDE 5.0-D G4/G4.1 (5 kVA)
- SolaX X1-HYBRIDE 6.0-D G4/G4.1 (6 kVA)
- SolaX X1-Retro Fit-modellen met EPS-functie
Essentiële vereisten: de UPS moet uitgerust zijn met een EPS-uitgang en aangesloten zijn op een batterij (Triple Power, Pylontech, enz.). Zonder batterij werkt de back-upfunctie niet.
Gedetailleerde technische specificaties
| Paramètre | Valeur |
|---|---|
| ENTRÉE RÉSEAU AC | |
| Courant d'entrée AC maximum (A) | 63 |
| Tension nominale AC (V) | 230 |
| Fréquence nominale AC (Hz) | 50/60 |
| SORTIE EPS (SECOURS) | |
| Courant nominal EPS (A) | 17 |
| Tension nominale EPS (V) | 230 |
| Fréquence nominale EPS (Hz) | 50/60 |
| SORTIE CHARGE | |
| Courant de sortie nominal (A) - Mode réseau | 63 |
| Courant de sortie nominal (A) - Mode EPS | 17 |
| Tension nominale charge (V) | 230 |
| Fréquence nominale charge (Hz) | 50/60 |
| CARACTÉRISTIQUES MÉCANIQUES | |
| Dimensions (L x H x P, mm) | 300 x 220 x 170 |
| Dimensions emballage (mm) | 403 x 263 x 230 |
| Poids net (kg) | 3 |
| Indice de protection | IP20 |
| CONDITIONS D'EXPLOITATION | |
| Température de fonctionnement (°C) | -10 à +50 |
| Humidité relative | 0-95% (sans condensation) |
| Altitude maximale (m) | 2000 |
| GARANTIE ET NORMES | |
| Garantie standard fabricant | 1 an |
| Conformité | CE |
Toepassingen voor residentiële fotovoltaïsche installaties
De EPS box voldoet aan de kritieke behoeften van zonne-installaties met opslag:
- Essentiële back-up belastingen: automatische stroomvoorziening voor verlichting, koelkast, vriezer, internetbox, alarm bij stroomuitval.
- Energieonafhankelijkheid: gebruikt de batterij en de PV-productie om zonder onderbreking off-grid te werken.
- Geoptimaliseerd eigenverbruik: Maximaliseert het gebruik van opgeslagen zonne-energie, zelfs in het geval van een stroomstoring.
- Veilige installatie: vermijdt complexe handmatige ontkoppelingen en het risico op bedradingsfouten.
Voorbeeld van een typisch gebruik: Een huis uitgerust met een SolaX X1-HYBRID 5.0-D omvormer en een Triple Power 5,8 kWh accu. Bij een stroomstoring schakelt de EPS box automatisch over op de accu om de prioritaire circuits te voeden (17A max, d.w.z. ~3,9 kW). De zonneproductie blijft de accu opladen als de zon schijnt.
Installatie en elektrische aansluiting
Elektrische vereisten:
- Installatie door een gekwalificeerde elektricien volgens de normen NF C 15-100 (Frankrijk) / RGIE (België).
- Kabeldoorsnede: minimaal 10 mm² voor AC 63A ingang, 2,5-4 mm² voor EPS 17A uitgang.
- Geschikte aardlekschakelaars: 63A aan netzijde, 20A aan EPS-zijde.
- Het is essentieel om te controleren of de EPS-uitgang aanwezig is op de omvormer ("E"-modellen of recente versies).

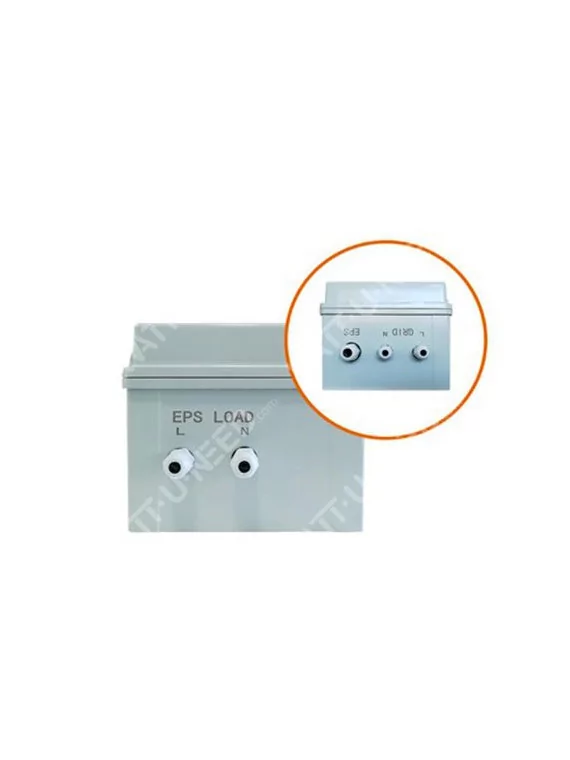

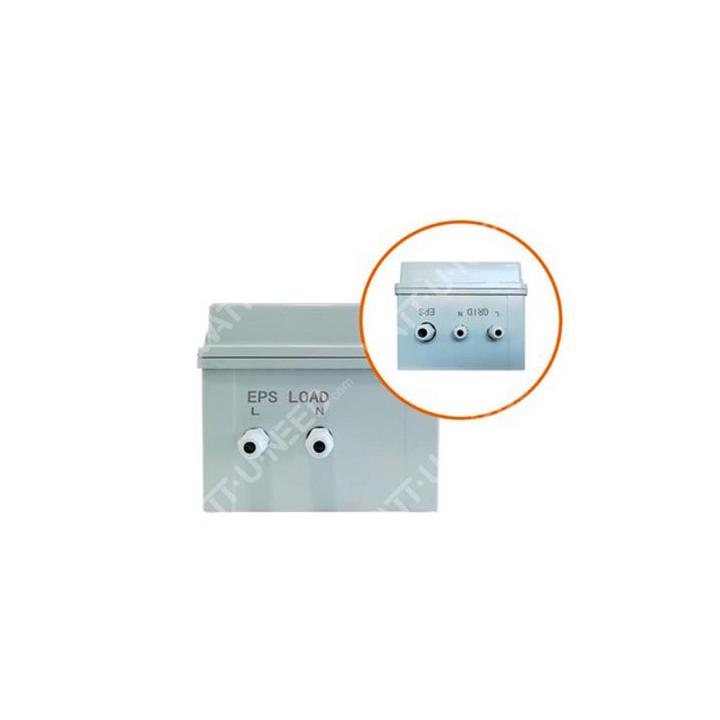

Aansluitstappen:
- Bevestig de EPS-kast dicht bij het elektrische paneel (aan de muur of in een kast).
- Sluit de AC-ingang aan op het openbare elektriciteitsnet (max. 63 A).
- Sluit de EPS-ingang aan op de EPS-uitgang van de SolaX-omvormer.
- Sluit de belastinguitgang aan op de prioritaire circuits die als back-up moeten worden gevoed.
- Stel de differentiële beveiligingen in en controleer de spanning voor de inbedrijfstelling.
- Test de automatische schakeling door een stroomstoring te simuleren.
Installatietip: Gebruik kabels van verschillende kleuren om de netingang, EPS-ingang en belastinguitgang gemakkelijk te herkennen. Label de aansluitklemmen om toekomstig onderhoud te vergemakkelijken.
EPS-belasting dimensioneren (maximaal 17 A)
De EPS-uitgang is beperkt tot 17 A (ongeveer 3,9 kW bij 230V). Het is van cruciaal belang om de noodcircuits correct te dimensioneren om overbelasting te voorkomen:
| Type d'équipement | Puissance moyenne (W) | Intensité approximative (A) |
|---|---|---|
| Éclairage LED (10 ampoules) | 100 | 0,4 |
| Réfrigérateur | 150-200 | 0,7-0,9 |
| Congélateur | 200-300 | 0,9-1,3 |
| Box internet + WiFi | 20-30 | 0,1-0,2 |
| Téléviseur LED | 80-150 | 0,4-0,7 |
| Ordinateur portable | 50-100 | 0,2-0,4 |
| Alarme / Surveillance | 10-50 | 0,1-0,2 |
| Total recommandé | ≤ 3500 W | ≤ 15 A |
Belangrijk advies: Vermijd het aansluiten van apparaten met een hoge opstartfrequentie (warmtepomp, airconditioning) op de EPS-uitgang. Geef de voorkeur aan lage tot gemiddelde continue belastingen.
Raadpleeg onze verbruikscalculator in onze toolbox om precies te berekenen hoeveel back-up je nodig hebt.
Normen en conformiteit met het Belgische netwerk
De SolaX EPS box voldoet aan de normen voor fotovoltaïsche aansluiting die in België van toepassing zijn:
- Synergrid C10/11 regelgeving: garandeert automatische ontkoppeling in geval van een netstoring.
- Beveiliging tegen eilandbedrijf: verhindert de toevoer van elektriciteit naar het openbare elektriciteitsnet tijdens stroomonderbrekingen (veiligheid van technici).
- CE-markering: Voldoet aan de Europese richtlijnen voor laagspanning en elektromagnetische compatibiliteit.
- RGIE-installatie: Moet worden uitgevoerd door een erkend elektricien om naleving te valideren en verzekering af te sluiten.
Als je technische vragen hebt over de installatie, neem dan contact op met ons ondersteuningscentrum.
Voordelen van de EPS box voor uw zonne-installatie
- Volledige automatisering: Geen handmatige tussenkomst tijdens stroomonderbrekingen.
- Versterkte beveiliging: Beschermt tegen de risico's van eilandvorming en het terugsturen van energie wanneer het elektriciteitsnet wordt onderbroken.
- Universele SolaX X1-compatibiliteit: Werkt met het hele X1-Hybrid-gamma van 3 tot 6 kVA.
- Eenvoudige installatie: Compacte behuizing met duidelijk gelabelde aansluitingen.
- Bewezen betrouwbaarheid: Robuuste elektromechanische schakelaars voor een maximale levensduur.
- Rendabel: Haalt het meeste uit uw batterij-investering door autonomie te garanderen tijdens stroomonderbrekingen.
Aanbevolen aanvullende producten
Ontdek onze compatibele producten voor een complete en optimale installatie:
SolaX X1-HYBRID 3.0-D omvormer
Omvormer SolaX X1-HYBRID 5.0-D
Omvormer SolaX X1-HYBRID 3.7-D
Hulp nodig bij het kiezen van de juiste accessoires? Raadpleeg onze technische blog of onze ondersteuningsdienst.
