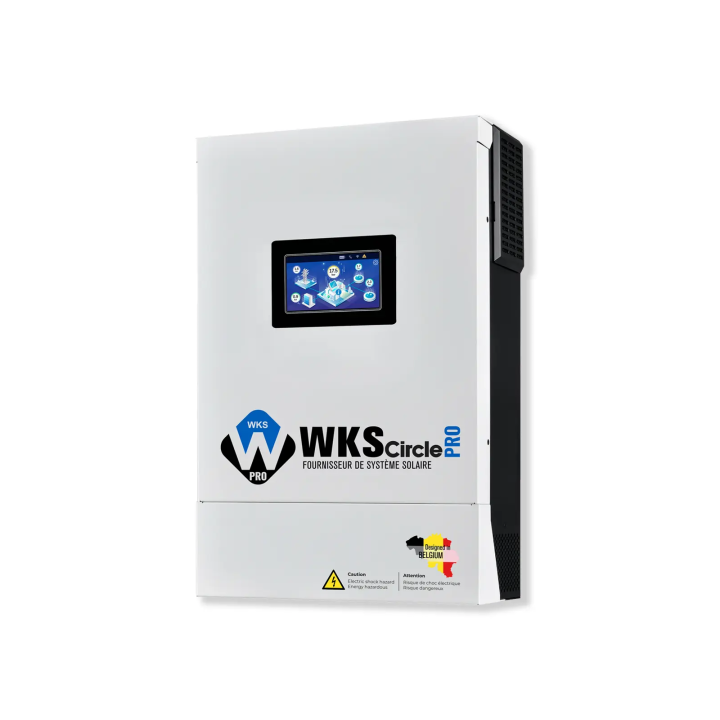

Hybride omvormer WKS EVO Circle Pro 6,5 kVA 48V Mono

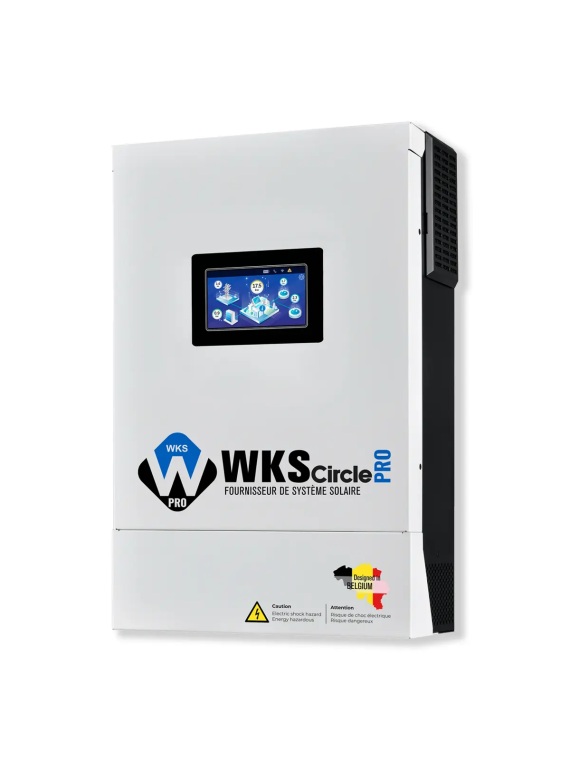

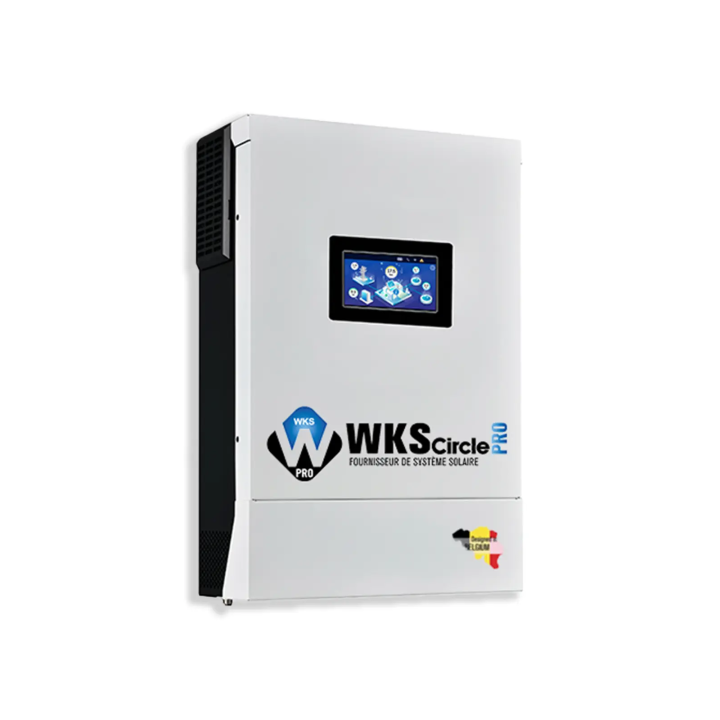

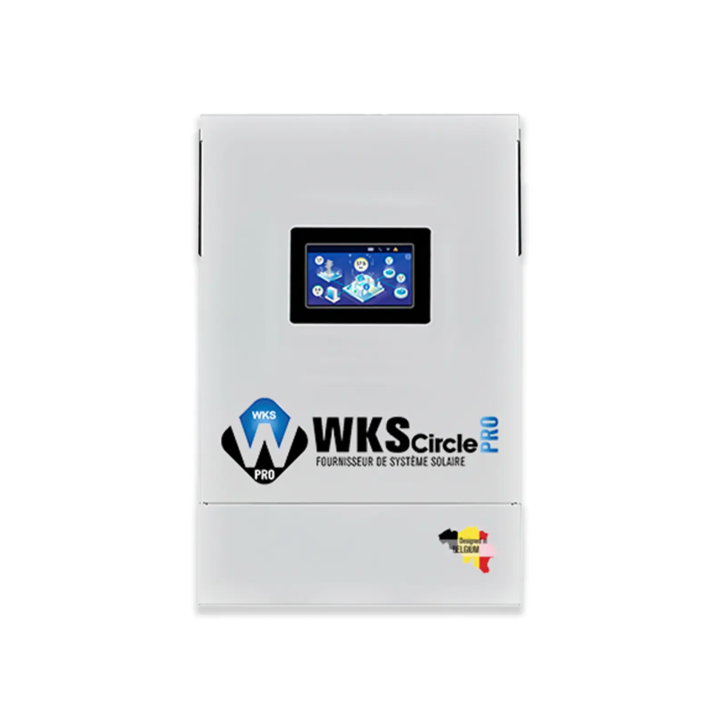

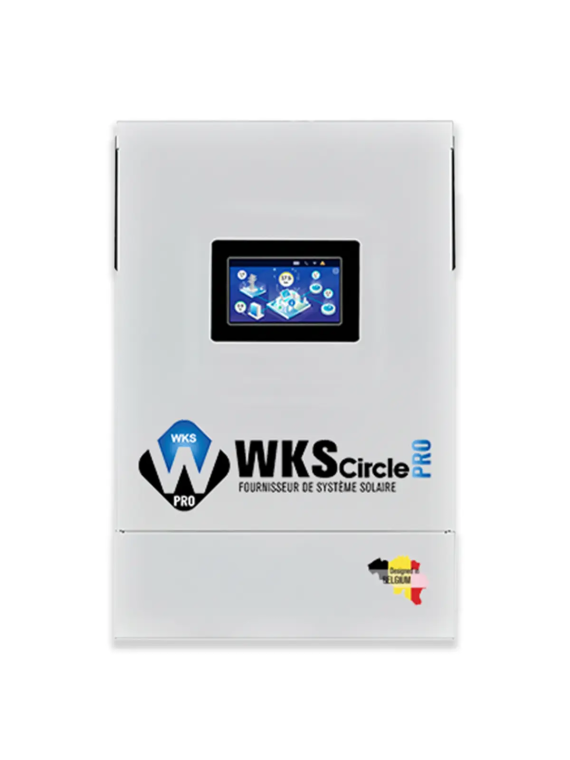

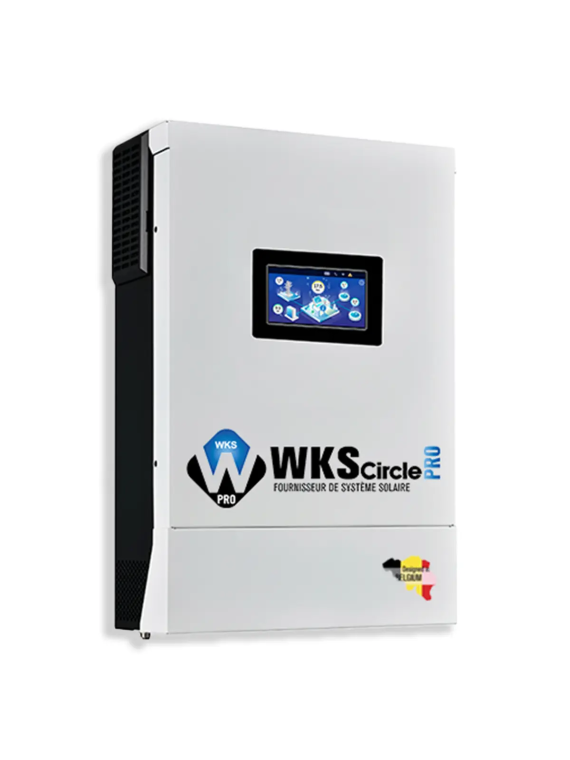

WKS Evo Circle PRO 6,5 kVA 48V hybride omvormer

De meest geavanceerde hybride omvormer van zijn generatie

De WKS Evo Circle PRO is een hybride omvormer van de nieuwste generatie, ontworpen voor autonome en hybride zonne-installaties. Hij combineert drie essentiële functies in één apparaat: zuivere sinusomvormer, MPPT-zonnelaadregelaar en netlader. Deze alles-in-één-architectuur vereenvoudigt het ontwerp en beheer van een fotovoltaïsch systeem aanzienlijk en garandeert tegelijkertijd een hoog energierendement en uitzonderlijke betrouwbaarheid.

De WKS Evo Circle PRO onderscheidt zich door zijn veelzijdigheid, geavanceerde connectiviteit en de mogelijkheid om parallel te werken voor een totaal vermogen tot 39 kW.

Dit model is ideaal voor off-grid woningen, hybride systemen met batterijen, of industriële en tertiaire installaties die een betrouwbare en continue stroomvoorziening vereisen.

Wat deze omvormer concreet doet

De WKS EVO Circle PRO regelt continu de energiestroom tussen uw zonnepanelen, uw accu, het net of uw generator en uw apparaten:

• Hij zet zonne-energieom in 230 V AC zuivere sinusstroom, met een piekrendement van 93 %
• Hij slaat het overschotop in uw 48 V-accu via zijn ingebouwde MPPT-regelaar van 120 A
• Hij voedt uw apparaten bij voorkeur vanuit de panelen, vervolgens vanuit de accu en ten slotte vanuit het net of de generator als back-up
• Hij beschermt uw kritieke belastingen dankzij zijn dubbele, onafhankelijke AC-uitgang: essentiële apparaten blijven altijd van stroom voorzien, secundaire belastingen worden ontlast als de batterij bijna leeg is

Met 12 tot 18 zonnepanelen (5 tot 9 kWp) en een accupark van 10 kWh kan een woning van 100 tot 150 m² in de zonnige maanden een autonomie van 80 tot 100% bereiken, met een geschatte besparing op de elektriciteitsrekening van € 1.000 tot € 1.800 per jaar, afhankelijk van het verbruiksprofiel.

Gebruik onze simulator voor een gepersonaliseerde schatting.

Een alles-in-één omvormer voor uw energieonafhankelijkheid

De WKS Evo Circle PRO is ontworpen om te voldoen aan de behoeften van residentiële, professionele of afgelegen installaties en zorgt voor een stabiele, schone en continue stroomvoorziening, zelfs zonder elektriciteitsnet.
Dankzij de MPPT 120 A-technologie en het brede fotovoltaïsche ingangsbereik (90 V – 450 V) benut hij de beschikbare zonne-energie optimaal, wat een rendement van meer dan 93% garandeert.

Dankzij het systeem met dubbele uitgang kunnen kritieke en secundaire belastingen afzonderlijk worden beheerd: uw essentiële apparaten blijven van stroom voorzien, terwijl niet-prioritaire belastingen alleen worden geactiveerd wanneer er voldoende zonne-energie wordt geproduceerd.

Volledige controle over uw productie en verbruik

De WKS Evo Circle PRO is ontworpen voor een nauwkeurige en intelligente aansturing van uw zonne-installatie.
Het 4,3-inch LCD-kleurenscherm geeft in realtime het zonnevermogen, de laadstatus, de accuspanning en het momentane verbruik weer.

Dankzij de wifi-connectiviteit en de mobiele app i.Solar kunt u uw gegevens overal volgen: dagelijkse productie, geschiedenis, systeemwaarschuwingen, diagnose op afstand, enz.
Er is een BMS-poort voorzien voor directe communicatie met moderne lithiumbatterijen, wat een perfect laadbalans en verhoogde veiligheid garandeert.

Parallelle werking: schaalbaar vermogen tot 39 kW

De WKS Evo Circle PRO-omvormer kan parallel worden geïnstalleerd met maximaal zes identieke eenheden, wat een totaal vermogen van 39 kW oplevert.
Deze flexibiliteit maakt hem ideaal voor gebouwen met een hoog verbruik: hoofdwoningen, bedrijven, werkplaatsen, agrarische gebouwen, toeristische accommodaties of openbare instellingen.

Elke eenheid communiceert via een intelligente parallelle bus om de belasting te balanceren en maximale redundantie te garanderen.

De dubbele AC-uitgang: uw verzekering tegen stroomuitval

Dit is een van de belangrijkste functies van de WKS EVO Circle PRO en wordt vaak onderbenut:

• Uitgang 1 — Kritieke belastingen: altijd van stroom voorzien, zelfs als de batterij bijna leeg is. Sluit hier uw koelkast, vriezer, verlichting, internetbox, beveiligingssysteem en waterpomp aan
• Uitgang 2 — Secundaire belastingen: alleen van stroom voorzien wanneer de zonne-energieproductie voldoende is of wanneer de batterij goed is opgeladen. Sluit hier de wasmachine, de vaatwasser en niet-urgente apparaten aan

Dit slimme beheer garandeert dat uw essentiële apparaten nooit uitvallen, zelfs bij een lage opbrengst of een gedeeltelijk ontladen accu.

Onfeilbare veiligheid en betrouwbaarheid

De WKS Evo Circle PRO is uitgerust met een complete reeks elektronische beveiligingen:

• Overbelasting en oververhitting
• AC- en PV-overspanning
• Kortsluiting
• Omgekeerde polariteit
• Automatisch thermisch beheer door variabele ventilatie

Deze beveiligingen, in combinatie met een robuust ontwerp van geventileerd staal, garanderen een duurzame, stille en betrouwbare werking, zelfs in veeleisende omgevingen.

Batterijcompatibiliteit: de breedste op de markt in zijn categorie

De WKS EVO Circle PRO is compatibel met een zeer breed scala aan 48 V-batterijen:

LiFePO4-lithiumbatterijen (aanbevolen):

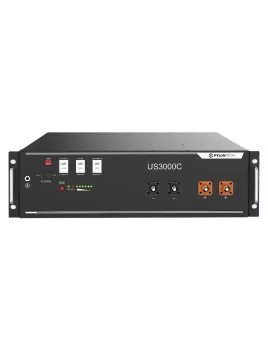

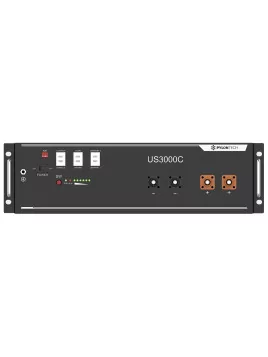

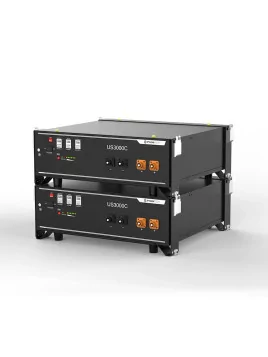

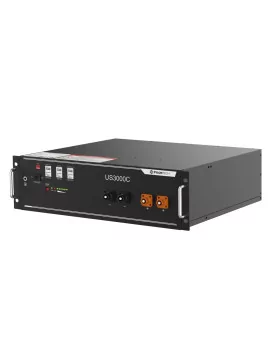

• Pylontech US3000C, US5000 — BMS-communicatie via speciale CAN/RS485-poort

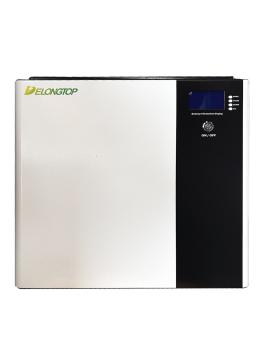

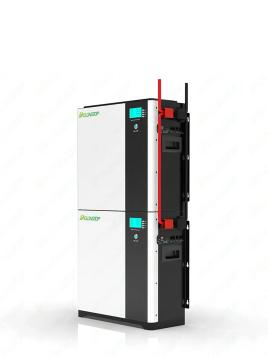

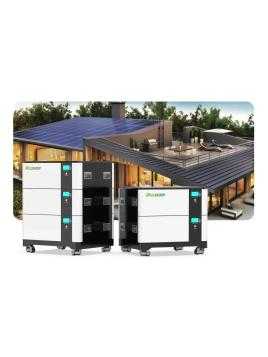

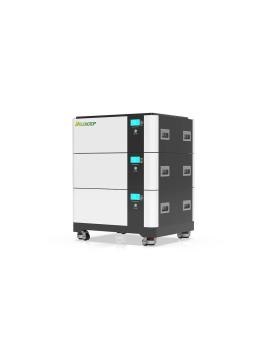

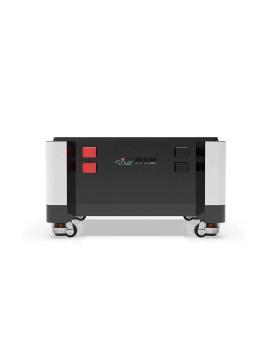

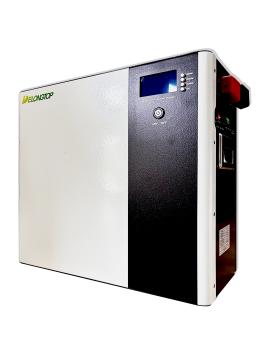

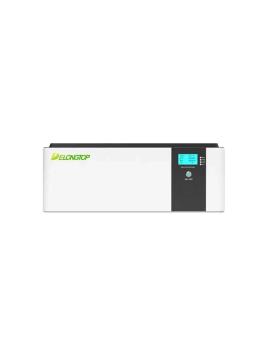

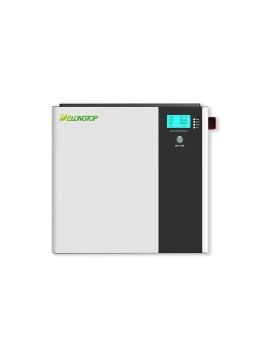

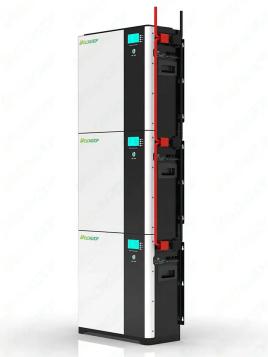

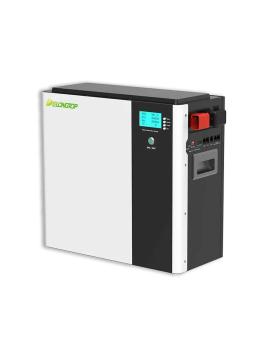

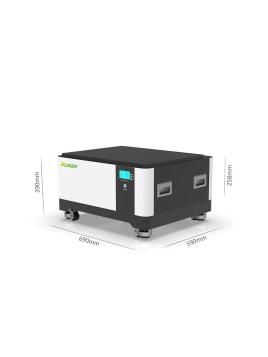

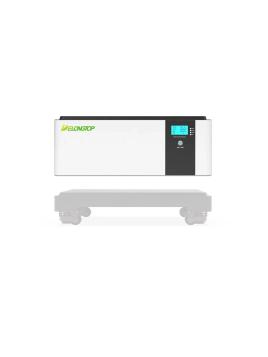

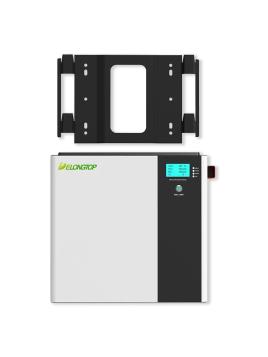

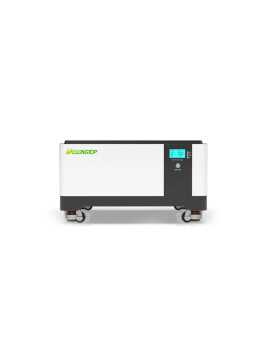

• DeLong Top Energy (BYD- en CALB-cellen) — 5,12 kWh tot 15 kWh per module
• Leapton EL-A05 — IP65, ideaal voor vochtige ruimtes
• UZ Energy L051100-A1
• En nog veel meer merken die compatibel zijn met 48 V en BMS

Loodzuurbatterijen (AGM, Gel, lood-koolstof):

• Compatibel met alle 48 V loodaccu's op de markt
• Aanpasbare laadcurves (absorptie, float, egalisatie)
• Voordelige oplossing voor afgelegen locaties of beperkte budgetten

De geïntegreerde BMS-poort (CAN, RS485 of RS232) zorgt voor directe communicatie met de lithiumaccu's: de omvormer past de laadparameters automatisch aan op basis van de werkelijke toestand van de accu, waardoor de levensduur wordt gemaximaliseerd.

Voor wie is deze omvormer bedoeld?

Afgelegen en off-grid woningen
Locaties zonder toegang tot het elektriciteitsnet of met een onstabiel net: bergchalet, huis op het platteland, eiland zonder netaansluiting. Volledige autonomie met een noodgenerator indien nodig.

Tweede woningen
Vakantiehuis dat weinig wordt gebruikt: de omvormer beheert automatisch de accu en de panelen, zelfs wanneer u er niet bent. Bewaking op afstand via i.Solar.

Werkplaatsen en landbouwgebouwen
Voeding van machines, pompen, verlichting en ventilatiesystemen zonder afhankelijk te zijn van het netstarief. Aanzienlijke verlaging van de zakelijke energierekening.

Projecten met hoog vermogen en uitbreidbaar
Behoefte aan 10, 20 of 30 kW? Begin met 2 of 3 units en voeg er meer toe naarmate de behoefte toeneemt, zonder het systeem te hoeven herontwerpen.

Noodstroomvoorziening (zonne-UPS)
Bescherm uw gevoelige apparatuur (servers, besturingssystemen, koeling) tegen stroomuitval dankzij de dubbele uitgang en automatische omschakeling.

Waarom kiezen voor de WKS Evo Circle PRO op Wattuneed?

1. Bestseller: gekozen door duizenden installateurs en gebruikers in Europa.
2. Garantie en technische ondersteuning verzorgd door Wattuneed, specialist in zonne-energie sinds 2008.
3. Volledig compatibel met ons assortiment panelen, accu's en accessoires.
4. Altijd op voorraad en snelle levering in Europa.
5. Pre-sales ondersteuning bij het dimensioneren en configureren van uw installatie.

Wattuneed begeleidt u bij elke stap van uw project, van ontwerp tot inbedrijfstelling.

Installatie: wat u moet weten

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Belangrijke punten om te controleren:

48 V-accu's zijn verplicht — de omvormer werkt niet zonder aangesloten accupark

Zorg voor een DC-beveiligingskast (zekeringen of stroomonderbrekers) tussen de panelen en de omvormer

De accubekabeling moet berekend zijn op 120 A — zorg voor kabels met voldoende doorsnede en geschikte kabelschoenen

Voor een parallelle installatie is een communicatiekabel tussen de omvormers nodig (apart verkrijgbaar)

Scheid de twee AC-uitgangscircuits goed vanaf de schakelkast om de dubbele uitgang te kunnen gebruiken

Een goede ventilatie van de ruimte is essentieel om een correcte warmteafvoer te garanderen. Het wordt aanbevolen om kabels met een geschikte doorsnede en beveiligingen (DC-stroomonderbrekers, zekeringen, overspanningsbeveiligingen) te gebruiken die geschikt zijn voor het vermogen van de installatie.

Onze technische teams kunnen u helpen bij de eerste instellingen en de inbedrijfstelling.

1. Concreet gebruik – Voorbeeld van een echte installatie

Voorbeeld: Zelfvoorzienende woning met lithiumbatterijen

Een afgelegen woning van 120 m², uitgerust met:

• 12 zonnepanelen van 450 W (ofwel 5,4 kWp),
• 1 WKS Evo Circle PRO 6,5 kVa-omvormer,
• een batterijpark van twee Delong- of Pylontech-lithiumbatterijen – 10 kWh.

Het systeem werkt als volgt:

• Overdag zet de WKS Evo Circle PRO de opgewekte zonne-energie direct om om het huis van stroom te voorzien en laadt hij de accu op via zijn MPPT-regelaar van 120 A.
• 's Nachts schakelt hij automatisch over naar de batterijmodus en blijft hij de essentiële apparatuur van stroom voorzien (verlichting, koelkast, vriezer, telecommunicatie).
• Bij een lage batterijspanning of een hoog verbruik wordt de ingebouwde AC-lader geactiveerd en laadt de batterijen op via de generator of het elektriciteitsnet.

Resultaat:

• 100% autonomie gedurende het grootste deel van het jaar,
• een besparing op de elektriciteitsrekening van meer dan 80%,
• geen stroomuitval, zelfs op afgelegen locaties.

Bekabeling en aansluiting

1. PV-connectoren
2. AC-uitgangsconnectoren (aansluiting voor belasting)
3. AC-ingangsconnectoren
4. Accu-aansluitingen
5. Stroomverdelingspoort
6. Poort voor parallelle communicatie
7. Stroomonderbreker
8. Aan/uit-schakelaar
9. Externe CT-poort
10. Interne wifi

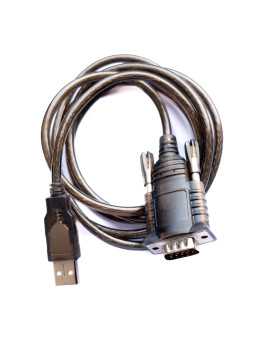

11. RS-232-communicatiepoort
12. BMS-communicatiepoort: CAN, RS-485 of RS-232

Een verzameling video's om alles te begrijpen

Thema	Doel / Voordeel
Technische labels	De informatie van de omvormers ontcijferen om de juiste keuze te maken
Meten van DC-spanning	Een voltmeter gebruiken om gelijkstroom te meten
Beveiligingskast	Installatie beveiligen: aardlekschakelaar + aarding
Aansluiting omvormer & Pylontech-accu's	Installatie en bekabeling optimaliseren
Overspanningsbeveiligingskast (polariteit)	Omgekeerde polariteit voorkomen
Overspanningsbeveiligingskast (aarding)	Aarding begrijpen
Aansluiting panelen → omvormer	Het rendement van zonne-energie maximaliseren
Aansluiting AC IN/OUT	Correcte elektrische aansluiting
AC-bekabeling (nulleider/fase)	Installatie op wisselstroom beveiligen
Pylontech-accu → WKS Circle-omvormer	Zorg voor optimale prestaties
Communicatiekabel	Betrouwbare aansluiting van het systeem
Voorbereiding van de omvormer	Controles vóór de start
Door de omvormer gevoede circuits	Goede werking en veiligheid garanderen
Standaard opstarten van hybride omvormer	Aanduidingen en spanning begrijpen
Basisinstellingen omvormer + lithiumbatterijen	Instellingen en prestaties optimaliseren
