Hoe sluit ik de COM-poort van een Sofar HYD-omvormer correct aan?

Inleiding

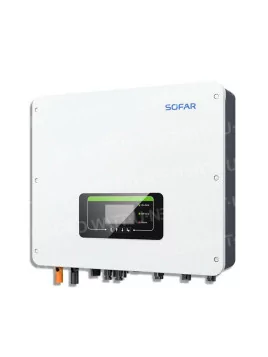

Sofar HYD hybride omvormers zijn uitgerust met een multifunctionele communicatiepoort (vaak COM genoemd), essentieel voor het intelligente beheer van accu's, meters en supervisiemodules. Een correcte aansluiting van deze poort zorgt voor een optimale werking van het systeem.

Waarvoor wordt de multifunctionele poort gebruikt?

Deze 16-pins poort maakt :

• RS485 communicatie met een energiemeter
• RS485 of CAN communicatie met een intelligente batterij
• Cascade verbinding tussen meerdere omvormers
• Monitoring via externe dongle

Multifunctionele poort pinout diagram

Hier zijn de pintoewijzingen, overgenomen uit de technische handleiding van Sofar:

1

2

34

5

6

7

8

9

GND_S

BMSBMS

GND_S

485TXO+

485TXO-

VCC

Voorbeeld van gebruik

• Teller (bijv. DTSU666) ➝ RS485A2 (PIN 5) en RS485B2 (PIN 6)
• Sofar BTS batterij ➝ CANO_H (PIN 7) en CANO_L (PIN 8)

BMS

• RS485 (Pylontech) ➝ 485TXO+ (PIN 10) en 485TXO- (PIN 11)

De poort detecteert automatisch of de accu in CAN of RS485 communiceert.

Installatieadvies

• Gebruik originele of gecertificeerde connectoren om waterdichtheid te garanderen (IP65
• )
• Respecteer A+/B- polariteiten in RS485
• Gebruik een 120Ω RS485-afsluiting als de kabel langer is dan 50 m
• Voed nooit handmatig de VCC-pin (PIN 16)

Compatibele producten beschikbaar op wattuneed.com

• Sofar BTS 5K batterij
• DTSU666 meter
• Sofar HYD 15KTL-X omvormer
