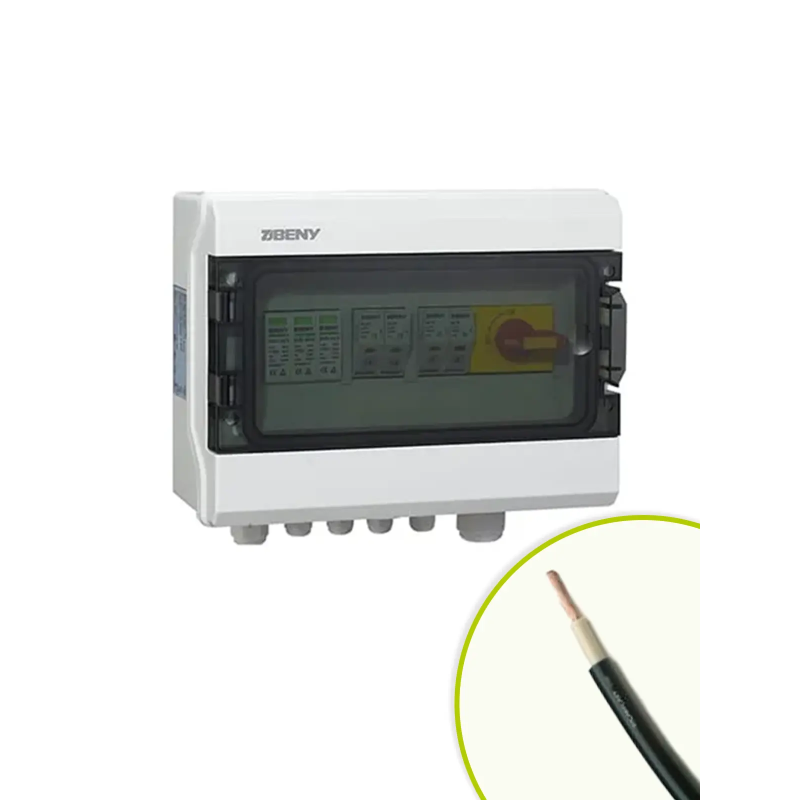

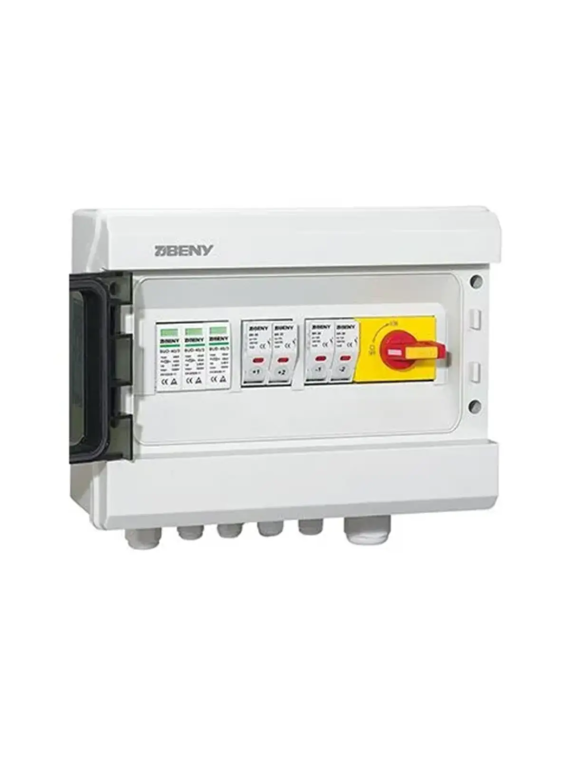

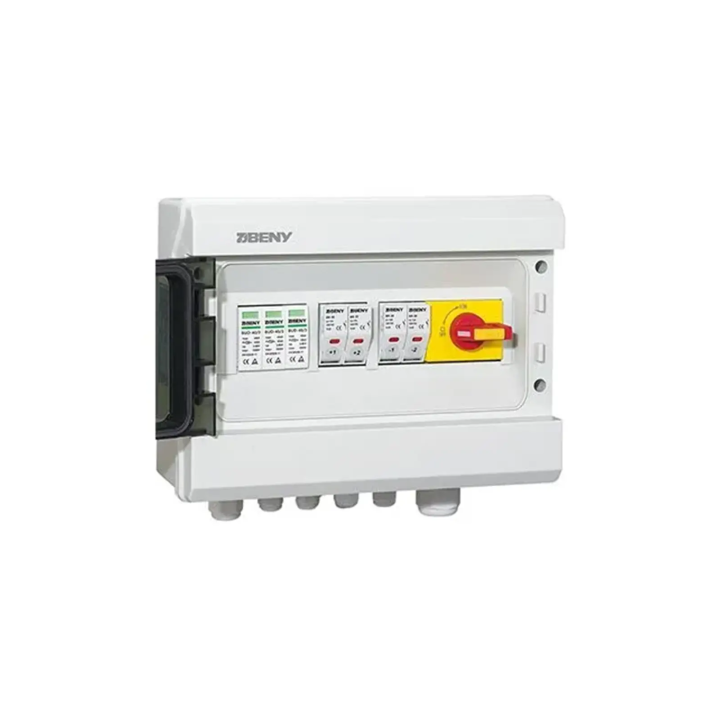

ZJBENY 1000V 32A enkele DC overspanningsbeveiliging doos

De BHS-2/1 1000V DC doos wordt geïnstalleerd tussen de zonnepanelen en de omvormer voor zonne-energie.

Het beschermt het zonne-gelijkstroomcircuit tegen schade door overstroom of overspanning, verlengt de levensduur van het zonnesysteem en verbetert de veiligheid van het systeem.

Uitgerust met de meest betrouwbare DC-componenten voor maximale bescherming.

---

Afmetingen (mm)

---

Schematisch diagram

---

Kenmerken

Algemene gegevens

BHS-2/1

Modelnummer

2

	Ingang
strings

1

Uitgang

string

Maximale spanning

1000V

Maximale DC-kortsluitstroom per ingang (Isc)

15A (Aanpasbaar)

Maximale uitgangsstroom

32A

BX-

Behuizing

13

Materiaalsoort

Polycarbonaat/ABS

Beschermingsgraad

IP65

IK10

Slagvastheid

Afmeting

292 x 220 x 120mm

, 2

Kabelingang	PG09 Wartel
,5-16mm

Kabelwartel uitgang

PG21 2,5-16mm

DC lastscheider

BYT.2-32/BYS

Nominale isolatiespanning

1000V

Nominale stroom

32A

Categorie

DC21B/PV2

Conformiteit met de norm

IEC 60947-3

C

Certificering	UL, TUV,KEMA,SAA,
E

DC-overspanningsbeveiliging

BUD-40/3

Maximale bedrijfsspanning (Ucpv)

1000V

Conformiteit met de norm

EN 50539 Type 2

Maximale ontlaadstroom

40 KA

TUV

Attest

CE

D

Zekeringhouder
C zekeringhouder	BR-30

LED indicator

Ja

Nominale bedrijfsspanning

1000V

Zekeringhouder

10x38mm LITTEL 15A

Attest

UL,CB,CE

Omgeving

-20°C~+60°C

Bedrijfstemperatuur

Vochtigheid

99,00%

Hoogte

2000M

Installatie

Wandmontage
