Klasse 2 autonome fotovoltaïsche kit
€ 6.360,07
Belasting inbegrepen
config-ac-20 pan-10kva
0712971139848
Zelfverbruik Solar Kit met Opslag: Energie Onafhankelijkheid
Produceer je eigen elektriciteit en verlaag je rekening!
Dit complete zonnekit stelt je in staat om energie-autonoom te worden. Met zijn 20 hoogrenderende zonnepanelen en de WKS Evo Circle hybride omvormer vang je zonne-energie op en sla je deze op in Pylontech lithiumbatterijen voor geoptimaliseerd gebruik, zelfs 's nachts.
Belangrijkste Voordelen:
- Energie-autonomie: Gebruik je eigen elektriciteit en verlaag je afhankelijkheid van het net.
- Garandeerde Besparingen: Bereik aanzienlijke besparingen op je elektriciteitsrekening.
- Eenvoudige Installatie: De omvormer vereist geen netaansluiting.
- Geavanceerde Technologie: TOPcon bifaciale zonnepanelen en lithiumbatterijen voor maximale efficiëntie.
Waarom Kiezen Voor Dit Kit?
- Milieuvriendelijk: Verminder je ecologische voetafdruk.
- Kostenbesparend: Herwin snel je investering door energiebesparingen.
- Aanpasbaar: Op maat gemaakt voor jouw specifieke behoeften.
Geschatte productie :
Met deze kit kun je gemiddeld 9.790 kWh elektriciteit per jaar produceren (schatting voor het centrum van Frankrijk met een vermogen van 445 Wp per paneel). Met een teruglevertarief van €0,30 per kWh kun je ongeveer €2.937 per jaar besparen.
Neem contact met ons op voor een gepersonaliseerde studie!

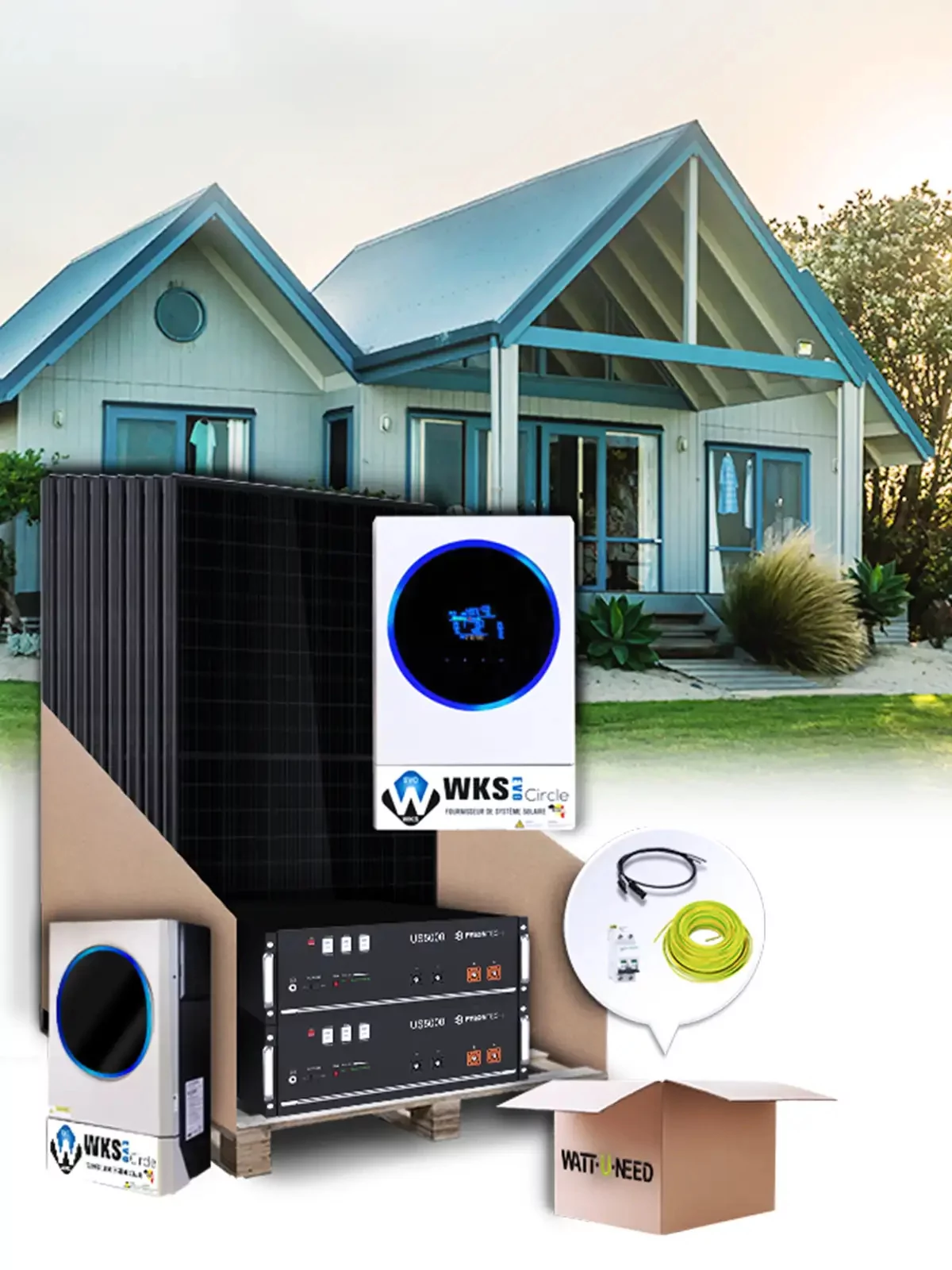

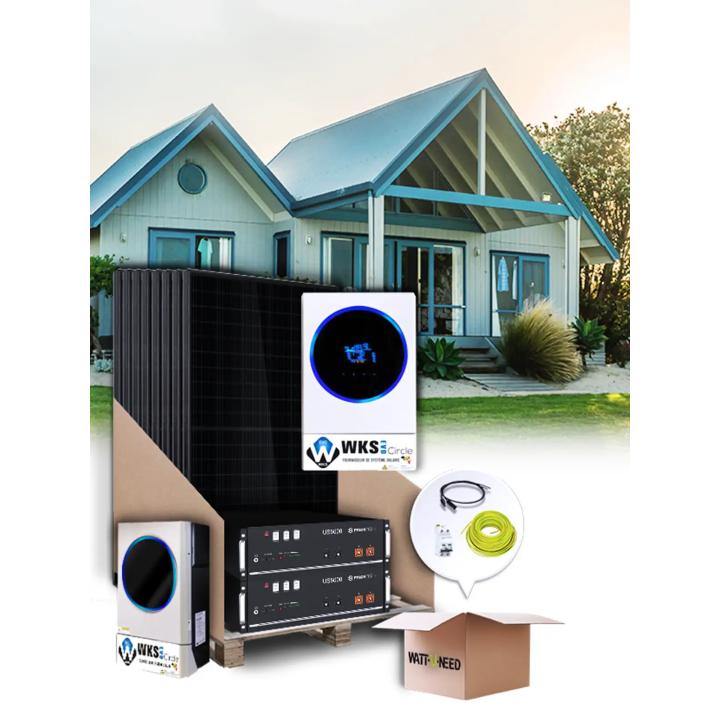

Deze kit bevat

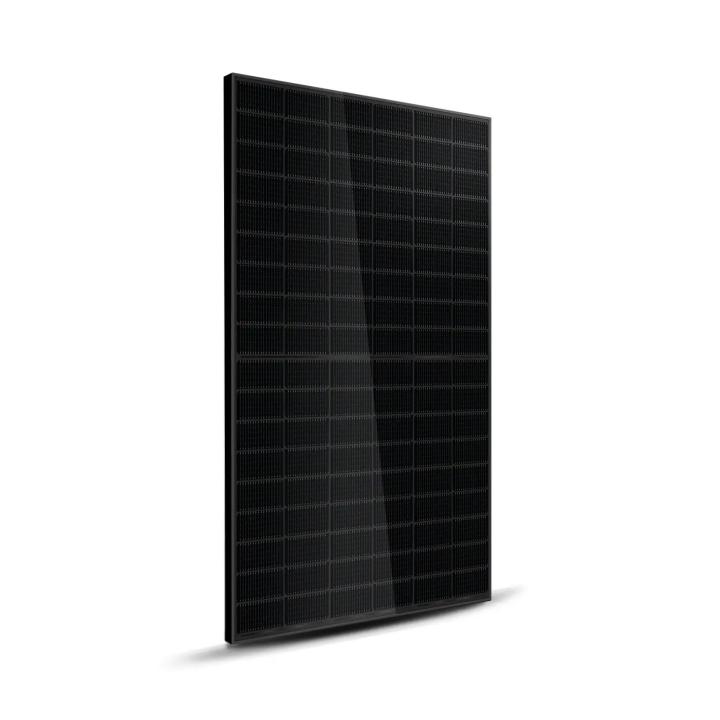

- 20XHT-SAAE Jupiter 450W Bifacial N-Type TOPCon Volledig zwart Premium Hoogwaardig Zonnepaneel

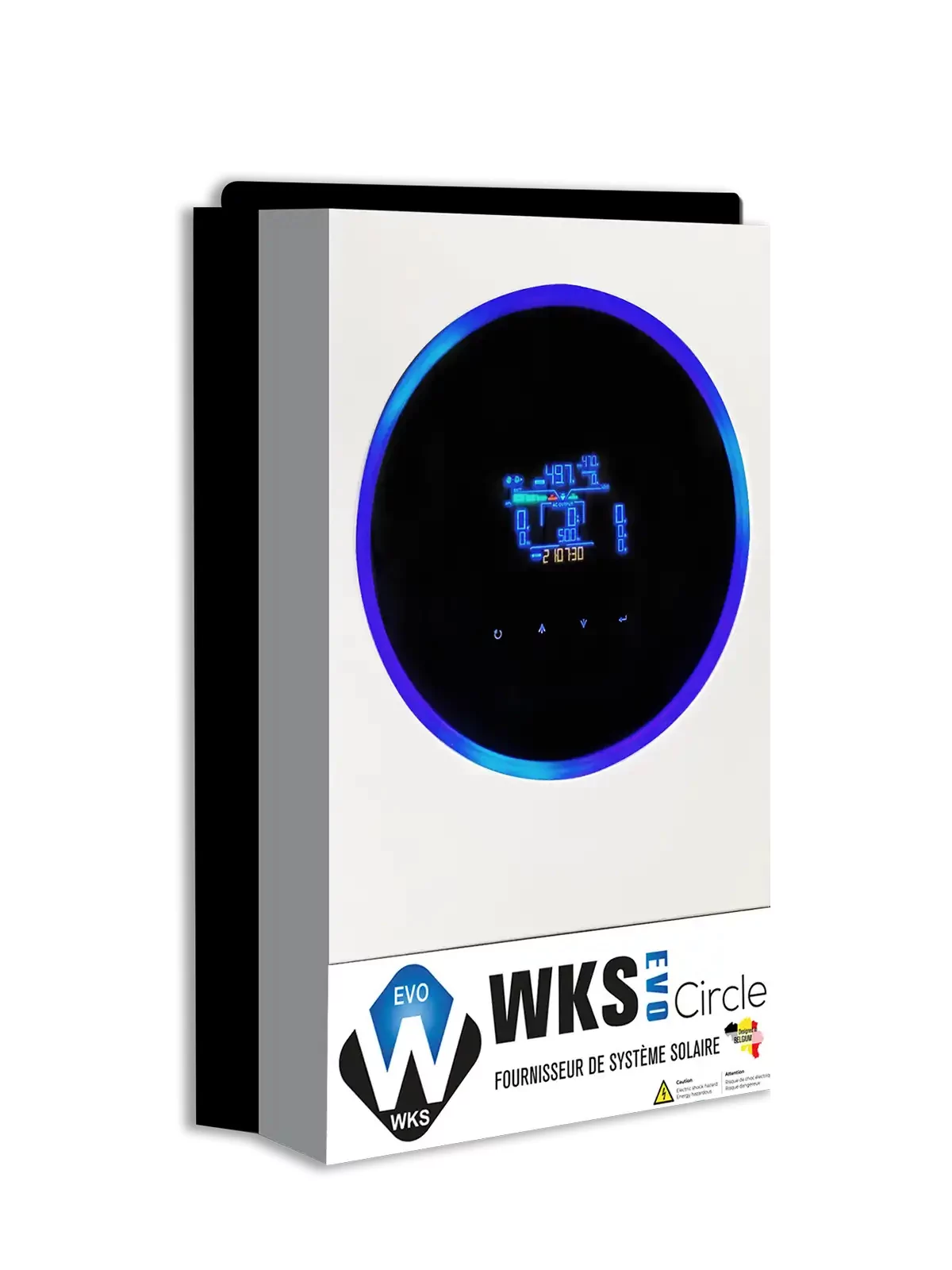

- 2XWKS Evo Circle hybride omvormer 5,6 kVA 48V | Kracht en betrouwbaarheid
- 2X2X4mm2 solar cable with MC4 type (sold per metre)
- 1X6mm² aardkabel (verkocht per meter)
- 1XWaterproof legrand 12 modules box
- 4XSchneider single-phase 25A circuit breaker
- 1XDifferential switch type A 2P 63A 300ma
- 1Xcopy of Schneider mono 40A circuit breaker
- 2XZJBENY DC single 1 ingang en 1 uitgang 1000V 32A overspanningsbeveiliging kabinet
- 20XRayvolt aardingsklem

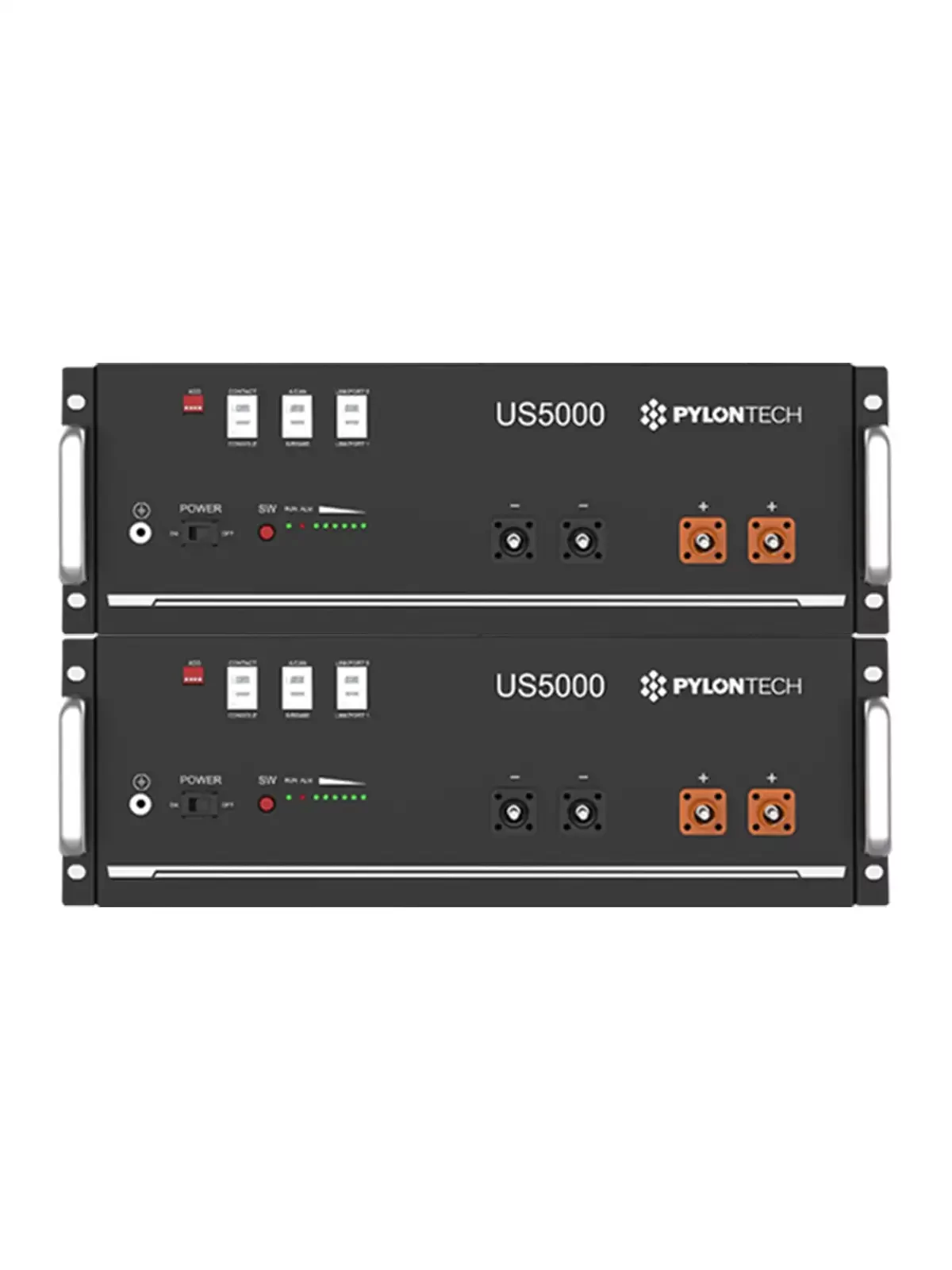

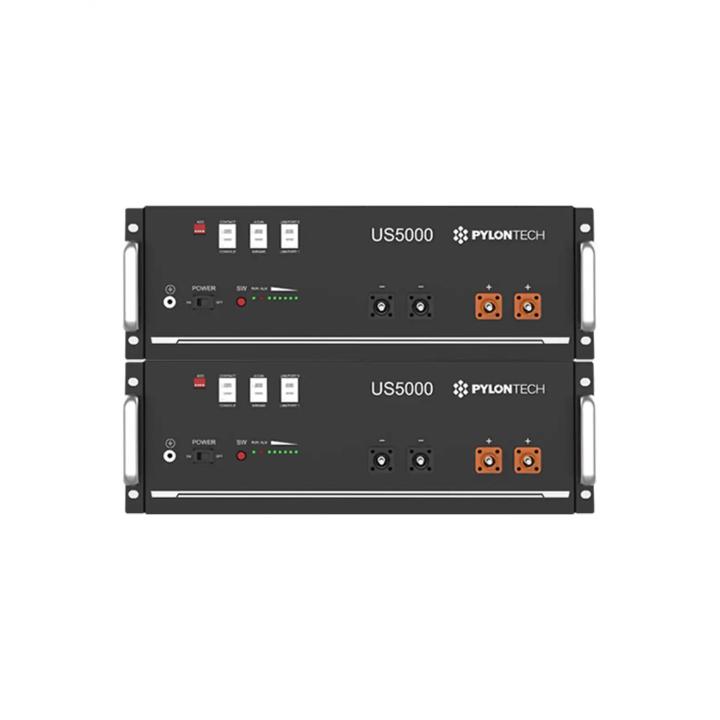

- 2XPylontech US5000 Lithium Accu - 4.8kWh | Hoge Prestaties
- 2XPylontech accu-aansluitkabel
- 2XWKS / Pylontech Communication Cable
Selecteer producten uit onderstaande secties
HT-SAAE Jupiter 450W Bifacial N-Type TOPCon Volledig zwart Premium Hoogwaardig Zonnepaneel
Prijs per stuk
€ 84,95 (Incl. btw.)
€ 84,95 (Incl. btw.)
WKS Evo Circle hybride omvormer 5,6 kVA 48V | Kracht en betrouwbaarheid
Prijs per stuk
€ 840,95 (Incl. btw.)
€ 840,95 (Incl. btw.)
ZJBENY DC single 1 ingang en 1 uitgang 1000V 32A overspanningsbeveiliging kabinet
Prijs per stuk
€ 147,29 (Incl. btw.)
€ 147,29 (Incl. btw.)
Jouw behoeften, onze selectie
Sla je overtollige zonneproductie op voor later gebruik, weg van het elektriciteitsnet.
Het basispakket bevat 20 zonnepanelen, twee WKS EVO Circle 5,6 kVA eenfasige omvormers, zonnekabels om de panelen op de omvormer aan te sluiten, het montagesysteem voor de panelen is optioneel verkrijgbaar. (Zowel het montagesysteem als de bekabeling en beveiligingen kunnen naar wens worden aangepast).
Al onze kits zijn configureerbaar. In de opties kun je op het product klikken om een ander model te kiezen of de hoeveelheden wijzigen om de kit aan je behoeften aan te passen. Je kunt ook direct onder de prijs de details zien van de producten die je hebt gekozen.
Voordelen
Autonomie en besparingen
Energieonafhankelijkheid: de kit wekt je eigen elektriciteit op en slaat deze op, waardoor je aanzienlijk minder afhankelijk bent van het elektriciteitsnet.
Geschatte productie van ongeveer 9.790 kWh/jaar in Midden-Frankrijk, met potentiële besparingen van ongeveer €2.937 per jaar tegen €0,30/kWh.
Modulariteit
Bestaande uit 20 panelen, twee omvormers en twee accu's: schaalbare configuratie, met aanpasbare montagemogelijkheden, kabels en beveiliging.
Kan geleidelijk worden losgekoppeld van het elektriciteitsnet of worden gebruikt als back-up met een generator
Eenvoudige, kant-en-klare installatie
Geleverd met kabels, beveiliging (stroomonderbrekers, aardlekschakelaar, bliksemafleider), waterdichte behuizing, enz. Eenvoudig te installeren zonder ingrijpende werkzaamheden.
Modulair om aan uw behoeften te voldoen (bijv. optioneel montagesysteem)
 |
Belangrijke opmerking voor onze klanten in België: Bij de aankoop van elke Pylontech US5000 lithiumbatterij wordt een milieubijdrage van €114,73 exclusief btw in rekening gebracht. |
Zonnepanelen
Dit paneel is geselecteerd op basis van de nieuwste technologieën en biedt een ongeëvenaarde efficiëntie.
Bekijk de productfiche in onze sectie panelen voor meer informatie.
En vergeet niet dat wij u de flexibiliteit bieden om het paneelmodel van uw voorkeur te kiezen.
We nodigen u uit om onze simulator voor zonneproductiete raadplegen om precies te weten wat uw zonneproductie zal zijn.
Verschillende soorten cellen
|
Perc |
N-type |
HJT |
|
|
Rendement |
Ongeveer 19-22 | Ongeveer 20-23 | Ongeveer 21-24 |
|
Kosten |
Matig | Hoog | Zeer hoog |
|
Temperatuurcoëfficiënt |
Ongeveer -0,3 tot 0,4% per °C | Ongeveer -0,3% per °C | Ongeveer -0,2% per °C |
|
Jaarlijkse degradatie |
Ongeveer 0,5 - 07 | Ongeveer 0,4 - 0,5% | Minder dan 0,5% per jaar |
|
Duurzaamheid |
Goed | Zeer goed | Uitstekend |
Hybride omvormers: WKS Evo Circle vs WKS Evo MAX II
Kies de UPS die bij uw behoeften past:
 |
 |
|

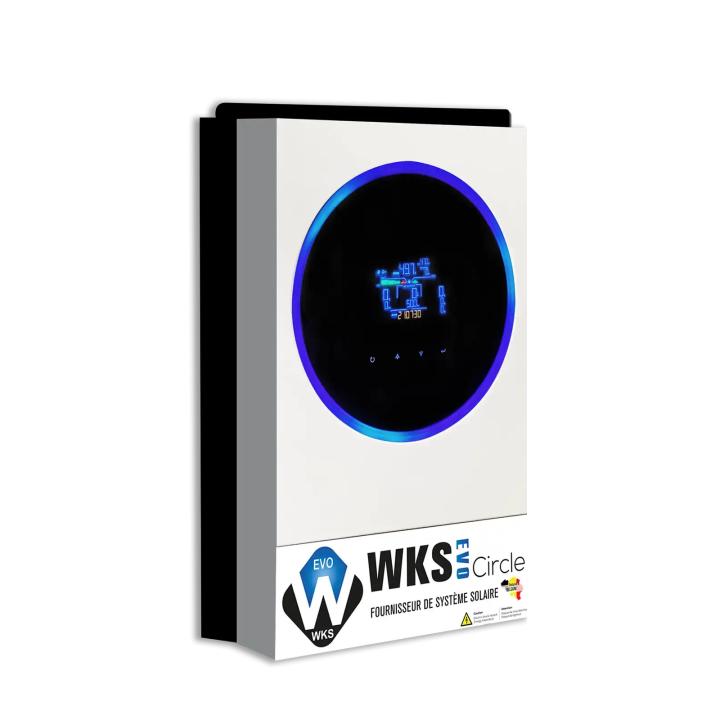

| De WKS Evo Circle 5.6 kVA 48V is een compacte, krachtige, aangesloten hybride omvormer die intelligent beheer van zonne-energie, hoge betrouwbaarheid, gebruiksgemak en schaalbaarheid combineert. Het is een praktische, moderne oplossing voor huishoudelijke installaties die op zoek zijn naar energieonafhankelijkheid. |
De WKS Evo MAX II 10 kVA 48 V is een hoogwaardige, schaalbare hybride omvormer voor zonne-energie, ontworpen voor residentiële installaties met een hoge vraag of semi-collectieve installaties. Hij onderscheidt zich door zijn hoge vermogen, operationele flexibiliteit en intelligente interfaces. |
Vergelijkingstabel
Een verzameling video's om alles te begrijpen
Informatie over omvormers decoderen om de juiste keuze te makenPylontech lithium-accu's
Kies de accu die aan uw behoeften voldoet:
We hebben om verschillende redenen voor Pylontech-lithiumaccu's gekozen: - Verlengbare productgarantie tot 10 jaar; We bieden twee verschillende capaciteiten. Ze zijn compatibel met elkaar. |
Vergelijkingstabel
Aanbevolen gebruik
Deze kit is bijzonder geschikt voor een aantal situaties:
Klein huis buiten het elektriciteitsnet of op een geïsoleerde locatie (chalet, bijgebouw, bijgebouw, enz.).
Huis dat is aangesloten op het elektriciteitsnet, om het elektriciteitsverbruik geleidelijk te verminderen of als back-up te dienen.
Energiezekerheid: de ideale aanvulling bij een stroomonderbreking of netuitval, vooral in combinatie met een generator.
Specifieke informatie voor Belgische klanten - Bebat-belasting
Als onderdeel van onze toewijding aan naleving van de regelgeving en verantwoordelijkheid voor het milieu in België, willen wij onze klanten informeren dat de aankoop van een Pylontech US5000 accu onderhevig is aan een verplichte milieubijdrage.
Voor elke aangekochte batterij moet een bedrag van €114,73 exclusief BTW worden toegevoegd, als rechtstreekse bijdrage aan Bebat, de organisatie die belast is met het beheer van batterijen en accu's in België. Deze maatregel is in overeenstemming met de huidige Belgische milieuwetgeving.
Let op Bij aankoop van lithiumbatterijen, gelieve het overeenstemmende product "Milieubijdrage Bebat Pylontech US5000" toe te voegen volgens het aantal batterijen dat u bestelt. Anders zullen we het bedrag na de aankoop herberekenen en factureren.
Deze belasting geldt alleen voor Belgische klanten.
Eenfasig aansluitschema
Aansluiting op de WKS EVO Circle omvormer
config-ac-20 pan-10kva
Gegevensblad
- Type zonnepakket
- Kit 230V AC avec batterie
- Omvormervermogen
- 10000VA
- Uitgangsspanning kit
- 230V
- Type behoefte
- Off-grid
- Batterijopslag
- With storage
- Windturbine
- Without
- Aantal panelen
- 20 panels
- Spanning
- 230V
- Batterij
- Kit with battery
- Type paneel
- Rigids
- Netwerk herinjectie
- off-grid
Specifieke referenties
- upc
- 712971139848
- ean13
- 0712971139848
Nieuw
MCU Update Procedure voor Omvormers
Professionele Versie - Technisch Document
Inleiding
Dit document beschrijft de volledige procedure voor het uitvoeren van een Microcontroller (MCU) update op omvormers. Deze operatie is essentieel voor het behouden van optimale apparaatprestaties en het integreren van de nieuwste software-verbeteringen.
Een correct uitgevoerde update garandeert de juiste werking van de omvormer en verlengt zijn levensduur. Het is cruciaal om deze procedure stap voor stap te volgen om storingen te voorkomen.
Veiligheidswaarschuwingen
KRITIEKE AANDACHT
Een onderbroken update kan de omvormer onbruikbaar maken.
Koppel tijdens de procedure niet de stroomvoorziening van de computer of omvormer los.
Vermijd het in slaapstand zetten van de computer tijdens de update.
Zorg ervoor dat de batterij van uw computer voldoende opgeladen is of dat de computer op netstroom aangesloten is.
Maak een back-up van alle belangrijke gegevens voordat u met de procedure begint.
Vereisten
Benodigde Hardware
Een computer met een beschikbare USB-poort
USB naar RS232 kabel door ons geleverd
RS232 naar RJ45 kabel meegeleverd met de omvormer
De te updaten omvormer
De update bestanden (MCU en DSP) vooraf uitgepakt
Benodigde Software
Software "Remote Panel Reflashtool" geïnstalleerd
Update bestanden uitgepakt en gebruiksklaar
Initiële Configuratie
Voorafgaande Controles
Zorg ervoor dat de update bestanden zijn uitgepakt uit hun gecomprimeerde archief
Schakel de automatische slaapstand van uw computer uit om onderbrekingen te voorkomen
Gedetailleerde Procedure
1 Voorbereiding van de Omvormer
Stop bepaalde functies van de omvormer:
Schakel de uitgang van de omvormer volledig uit
Stop de voeding door fotovoltaïsche panelen (PV)
Houd de batterij- en netvoeding actief om communicatie mogelijk te maken
Controleer de status van de omvormer:
Zorg ervoor dat het scherm van de omvormer aan en functioneel is
Controleer dat er geen kritieke alarmen actief zijn
2 Verbinding van Computer naar Omvormer
Sluit de USB-kabel aan op de computer:
Gebruik een beschikbare en functionele USB-poort
Wacht tot het besturingssysteem het nieuwe apparaat detecteert
Identificeer de toegewezen COM-poort:
Open de Apparaatbeheer van Windows
Vouw de sectie "Poorten (COM en LPT)" uit
Noteer het COM-poortnummer toegewezen aan het nieuw verbonden apparaat
Dit nummer is nodig voor de configuratie van de update software
Sluit het andere uiteinde van de kabel (RJ45) aan op de COM-poort van de omvormer:
Zorg ervoor dat de verbinding stevig en veilig is
Controleer dat de omvormer de verbinding herkent (meestal aangegeven door een lampje of bericht op het scherm)
3 MCU Update
Start de update software:
Voer de applicatie "Remote Panel Reflashtool" uit
Wacht tot de hoofdinterface volledig wordt weergegeven
Configuratie van de software:
Selecteer de eerder geïdentificeerde COM-poort in de software instellingen
Controleer dat de communicatiesnelheid correct geconfigureerd is (meestal automatisch)
Initiatie van de update:
Klik op de knop "Update MCU" in de software interface
Selecteer het eerder uitgepakte MCU update bestand
Bevestig uw selectie om het proces te starten
Monitoring van de update:
Observeer de voortgang van de update op het computerscherm
Raak geen apparatuur aan tijdens deze fase
Zorg ervoor dat de computer niet in slaapstand gaat
De typische update duur is 5 tot 15 minuten afhankelijk van het omvormer model
Voltooiing van de MCU update:
Wacht op het bevestigingsbericht dat aangeeft dat de update voltooid is
Klik op "EXIT" in de software om de update sessie netjes af te sluiten
4 DSP Update (indien nodig)
Voorbereiding voor DSP update:
Houd de omvormer en computer verbonden
Zorg ervoor dat de omvormer nog steeds correct gevoed wordt
DSP update procedure:
Herstart de applicatie "Remote Panel Reflashtool" als deze gesloten was
Volg een vergelijkbare procedure als bij de MCU, maar selecteer het DSP update bestand
Volg de instructies op het scherm om deze tweede update te voltooien
Post-Update Verificatie
Versie Controle
Controleer in het menu van de omvormer dat de nieuwe firmware versie goed geïnstalleerd is
Bevestig dat de update datum overeenkomt met de operatie die u zojuist uitgevoerd heeft
Functionele Test
Heractiveer geleidelijk alle functies van de omvormer
Controleer dat de uitgang van de omvormer correct werkt
Heractiveer de voeding door fotovoltaïsche panelen
Observeer de werking gedurende enkele minuten om de stabiliteit te verzekeren
Oplossing van Veelvoorkomende Problemen
De omvormer detecteert de verbinding niet
Controleer dat de kabel correct aangesloten is aan beide kanten
Probeer een andere USB-poort op de computer
Herstart de omvormer en de computer
Update mislukking
Noteer de weergegeven foutcode
Controleer dat u de correcte update bestanden gebruikt voor uw omvormer model
Neem contact op met technische ondersteuning met vermelding van de foutcode
De computer herkent het apparaat niet
Installeer of herinstalleer de benodigde drivers
Probeer een andere USB-kabel indien beschikbaar
Controleer in apparaatbeheer of het apparaat verschijnt met een uitroepteken
Woordenlijst
MCU
Microcontroller, het hoofd "brein" van de omvormer
DSP
Digital Signal Processor, gespecialiseerde processor voor signaalverwerking
COM Poort
Seriële communicatiepoort gebruikt voor verbinding tussen computer en omvormer
RS232
Seriële communicatiestandaard voor gegevensoverdracht
Contact Technische Ondersteuning
In geval van aanhoudende moeilijkheden of technische vragen, staat ons ondersteuningsteam tot uw beschikking:
Website:
support.wattuneed.com
Houd alstublieft uw exacte omvormer model en eventuele foutcode bij de hand bij contact.
